材料的电学性能与测试方法引言：材料的电学性能是指材料在电场或电流作用下的响应和性质。

了解材料的电学性能对于材料的研究和应用具有重要意义。

本文将介绍几种常用的测试材料电学性能的方法。

一、电导率测试方法电导率是衡量材料导电性能的重要指标，其测试方法如下：1. 电导率测量仪器：使用四探针测试仪或电导率仪进行测量。

2. 测量步骤：将待测试材料切割成适当的样品尺寸，保持样品的几何形状和尺寸稳定。

然后将四个电极按照规定的间距连接到材料上，并确保电极与材料之间的良好接触。

最后，通过测试仪器施加电流并测量电压，根据欧姆定律计算得出材料的电导率。

二、介电常数测试方法介电常数是材料在电场中对电场强度的响应能力，测试方法如下：1. 介电常数测量仪器：使用恒流恒压法或绝缘材料测试仪进行测量。

2. 测量步骤：将待测试材料加工成平板状或柱形状样品，保证样品的几何形状和尺寸稳定。

然后将测试仪器中的电极引线与样品连接，确保电极与材料的良好接触。

接下来，在测试仪器中施加电流和电压，测量得到材料的介电常数。

三、热释电测试方法热释电是指材料在电场作用下产生的热能释放，其测试方法如下：1. 热释电测量仪器：使用热释电测试仪进行测量。

2. 测量步骤：将待测试材料切割成适当的样品尺寸，保持样品的几何形状和尺寸稳定。

然后将样品放置在测试仪器中，施加电场。

测试仪器会测量样品在电场下产生的温升，根据温升和已知的电场强度计算得出材料的热释电性能。

四、电阻温度系数测试方法电阻温度系数是指材料电阻随温度变化的程度，其测试方法如下：1. 电阻温度系数测量仪器：使用四探针测试仪或电阻测量仪进行测量。

2. 测量步骤：将待测试材料切割成细丝或片状样品，保持样品的几何形状和尺寸稳定。

然后将四个电极按照规定的间距连接到样品上，并确保电极与材料之间的良好接触。

接下来，在测试仪器中施加电流并测量电阻，随后在不同温度下重复测量电阻值。

最后，根据电阻值和温度变化计算得出材料的电阻温度系数。

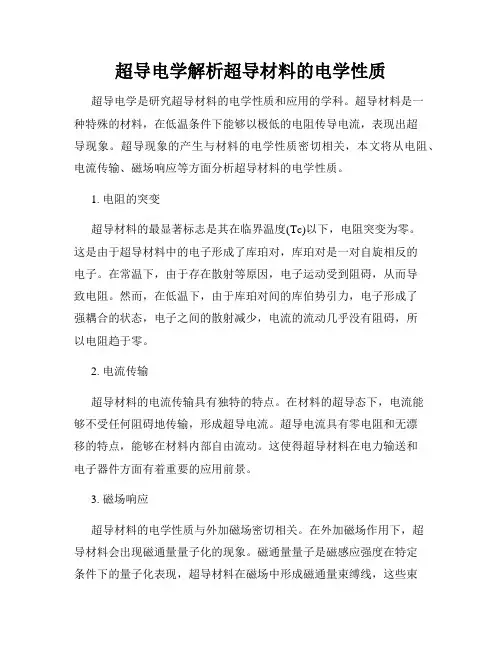

超导电学解析超导材料的电学性质超导电学是研究超导材料的电学性质和应用的学科。

超导材料是一种特殊的材料，在低温条件下能够以极低的电阻传导电流，表现出超导现象。

超导现象的产生与材料的电学性质密切相关，本文将从电阻、电流传输、磁场响应等方面分析超导材料的电学性质。

1. 电阻的突变超导材料的最显著标志是其在临界温度(Tc)以下，电阻突变为零。

这是由于超导材料中的电子形成了库珀对，库珀对是一对自旋相反的电子。

在常温下，由于存在散射等原因，电子运动受到阻碍，从而导致电阻。

然而，在低温下，由于库珀对间的库伯势引力，电子形成了强耦合的状态，电子之间的散射减少，电流的流动几乎没有阻碍，所以电阻趋于零。

2. 电流传输超导材料的电流传输具有独特的特点。

在材料的超导态下，电流能够不受任何阻碍地传输，形成超导电流。

超导电流具有零电阻和无漂移的特点，能够在材料内部自由流动。

这使得超导材料在电力输送和电子器件方面有着重要的应用前景。

3. 磁场响应超导材料的电学性质与外加磁场密切相关。

在外加磁场作用下，超导材料会出现磁通量量子化的现象。

磁通量量子是磁感应强度在特定条件下的量子化表现，超导材料在磁场中形成磁通量束缚线，这些束缚线上存在着磁通量量子。

当超导材料受到外加磁场的影响超过一定的临界值时，超导态将被破坏，材料会从超导态转变为正常态。

4. 超导材料的应用超导材料的电学性质为其在许多领域的应用提供了基础。

超导线圈作为强磁场的产生源被广泛应用于MRI医学成像、核磁共振等领域。

超导电缆可以实现高能电力输送，提高电力传输效率。

超导器件在计算机、通信等领域具有重要的应用价值。

总结：超导电学是研究超导材料电学性质的学科，超导材料呈现出电阻突变为零的特点，电流传输无阻碍且无漂移，而且在外加磁场作用下会出现磁通量量子化现象。

超导材料的电学性质为其在医学成像、电力传输和通信等领域的应用提供了基础。

通过对超导材料电学性质的深入理解和研究，可以进一步推动超导技术的发展和应用的拓展。

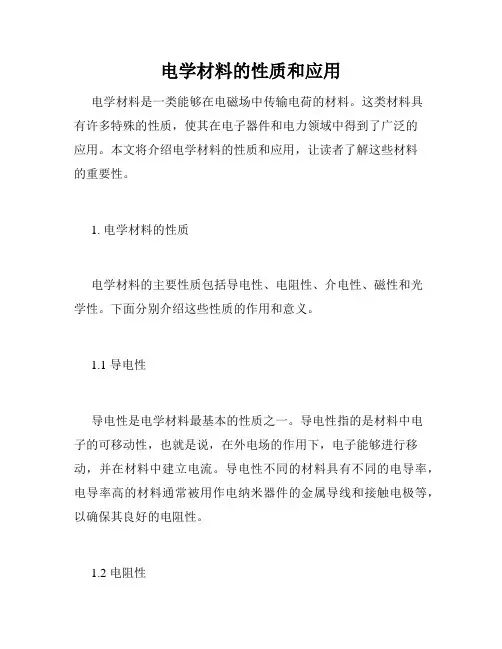

电学材料的性质和应用电学材料是一类能够在电磁场中传输电荷的材料。

这类材料具有许多特殊的性质，使其在电子器件和电力领域中得到了广泛的应用。

本文将介绍电学材料的性质和应用，让读者了解这些材料的重要性。

1. 电学材料的性质电学材料的主要性质包括导电性、电阻性、介电性、磁性和光学性。

下面分别介绍这些性质的作用和意义。

1.1 导电性导电性是电学材料最基本的性质之一。

导电性指的是材料中电子的可移动性，也就是说，在外电场的作用下，电子能够进行移动，并在材料中建立电流。

导电性不同的材料具有不同的电导率，电导率高的材料通常被用作电纳米器件的金属导线和接触电极等，以确保其良好的电阻性。

1.2 电阻性电阻性是指材料对电流的阻碍程度。

电导率和电阻率是相互关联的，电导率高的材料电阻率相对较低。

电学材料的电阻性质在电子器件和电路的设计中起着重要的作用。

例如，电阻性材料常用于制作电阻、电阻网络和电阻器等器件。

1.3 介电性介电性是指材料中电子对外电场的响应程度。

介电常数是定义材料的介电性的数量。

介电性材料通常可以用作电容器和电介质，以储存电能和隔离电路中的电信号。

1.4 磁性磁性是指电学材料在外磁场的作用下产生的磁感应强度。

磁性材料在电子器件中扮演重要的角色，例如电感和变压器等。

1.5 光学性光学性是指电学材料与光的交互作用。

光学性材料的应用涵盖了光波导、光传感器和光速现象研究等。

2. 电学材料的应用2.1 电子器件和电路电子器件和电路是电学材料最显著的应用领域。

电子器件包括电阻器、电容器、电感器、晶体管、二极管和集成电路等。

电路是由这些器件设计出来的电子元器件系统。

电学材料对电子器件和电路的功能、稳定性、可靠性以及寿命等具有重要的影响。

利用电学材料，可以不断地开发和提高电子器件的专业性，从而应用于更广泛的领域。

2.2 能源领域电学材料在能源领域的应用在不断地拓展。

电池和太阳能电池等能源装置是电学材料的处境。

通过电学材料的设计和制造，可以提高能源装置的输出和效率，从而更好地支持未来的可持续能源技术。

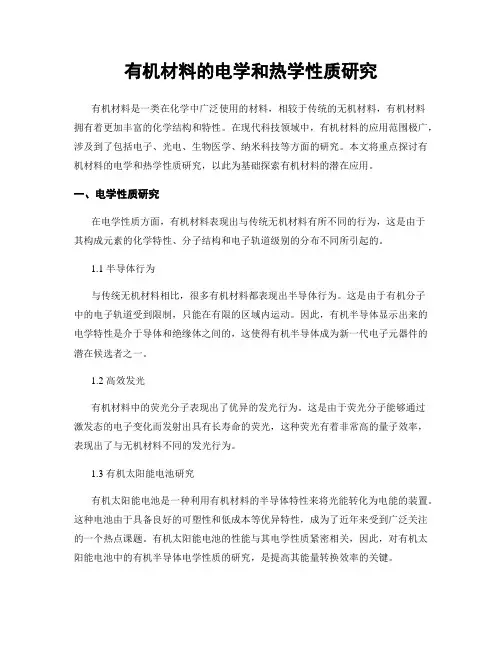

有机材料的电学和热学性质研究有机材料是一类在化学中广泛使用的材料，相较于传统的无机材料，有机材料拥有着更加丰富的化学结构和特性。

在现代科技领域中，有机材料的应用范围极广，涉及到了包括电子、光电、生物医学、纳米科技等方面的研究。

本文将重点探讨有机材料的电学和热学性质研究，以此为基础探索有机材料的潜在应用。

一、电学性质研究在电学性质方面，有机材料表现出与传统无机材料有所不同的行为，这是由于其构成元素的化学特性、分子结构和电子轨道级别的分布不同所引起的。

1.1 半导体行为与传统无机材料相比，很多有机材料都表现出半导体行为。

这是由于有机分子中的电子轨道受到限制，只能在有限的区域内运动。

因此，有机半导体显示出来的电学特性是介于导体和绝缘体之间的，这使得有机半导体成为新一代电子元器件的潜在候选者之一。

1.2 高效发光有机材料中的荧光分子表现出了优异的发光行为。

这是由于荧光分子能够通过激发态的电子变化而发射出具有长寿命的荧光，这种荧光有着非常高的量子效率，表现出了与无机材料不同的发光行为。

1.3 有机太阳能电池研究有机太阳能电池是一种利用有机材料的半导体特性来将光能转化为电能的装置。

这种电池由于具备良好的可塑性和低成本等优异特性，成为了近年来受到广泛关注的一个热点课题。

有机太阳能电池的性能与其电学性质紧密相关，因此，对有机太阳能电池中的有机半导体电学性质的研究，是提高其能量转换效率的关键。

二、热学性质研究有机材料的热学性质也是研究的重点之一。

其中，研究表明了以下几个方面的特点。

2.1 低导热系数相对于金属和氧化物，有机材料具有非常低的导热系数。

这是由于有机物质中的原子和分子之间的共价键非常弱，因此导致热传导效率比较低，这是制作热障涂层、保温材料的理想选择。

2.2 热电效应有机材料中存在热电效应现象，即外加热量会影响材料的电学性质，而这一效应也可反过来，即外加电场也会影响材料的热学性质。

这一热电效应的性质在原子和分子水平上解释为电子和晶格之间的相互作用。

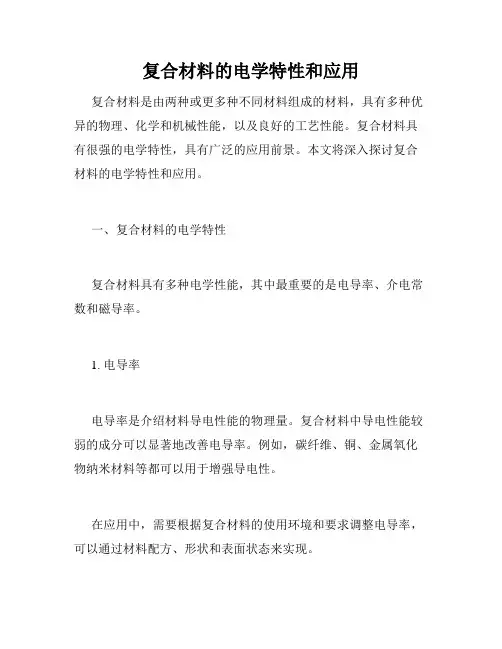

复合材料的电学特性和应用复合材料是由两种或更多种不同材料组成的材料，具有多种优异的物理、化学和机械性能，以及良好的工艺性能。

复合材料具有很强的电学特性，具有广泛的应用前景。

本文将深入探讨复合材料的电学特性和应用。

一、复合材料的电学特性复合材料具有多种电学性能，其中最重要的是电导率、介电常数和磁导率。

1. 电导率电导率是介绍材料导电性能的物理量。

复合材料中导电性能较弱的成分可以显著地改善电导率。

例如，碳纤维、铜、金属氧化物纳米材料等都可以用于增强导电性。

在应用中，需要根据复合材料的使用环境和要求调整电导率，可以通过材料配方、形状和表面状态来实现。

2. 介电常数介电常数是材料电场强度下的极化效应的物理表现。

复合材料中不同成分的介电常数不同，可以通过适当设计和改变材料配方，以获得特定的介电常数。

例如，了解纳米复合材料结构和制造方法可以有针对性地调整其介电性能。

3. 磁导率磁导率是材料在磁场中表现出来的性质。

复合材料中，不同成分以不同方式响应磁场，因此复合材料的磁导率可以通过改变配方或含量来改变。

二、复合材料的电学应用复合材料在电学领域的应用涉及多个方面，其中最具代表性的是电子、航空航天和电磁等领域。

1. 电子领域复合材料在电子领域的应用涉及到线路板、电容器和电感器等。

在线路板中，复合材料可以作为绝缘层或基层使用，可以承受高电压和高频率的工作环境下的电学和机械应力。

在电容器和电感器中，复合材料可以作为介质和支架使用，具有高介电常数和低介损等优点。

2. 航空航天领域复合材料在航空航天领域的应用占有重要地位。

例如，碳纤维复合材料是制造轻量化和高强度飞机和导弹结构的主要材料之一。

铝基和镁基复合材料被广泛应用于火箭发动机和导航系统等关键部件中。

3. 电磁领域复合材料在电磁领域的应用涉及到电磁屏蔽、天线和传感器等。

复合材料通过调整导电性、介电性和磁性等电学性能，可以制作出高效的电磁屏蔽材料，广泛应用于电子产品和通信设备中。

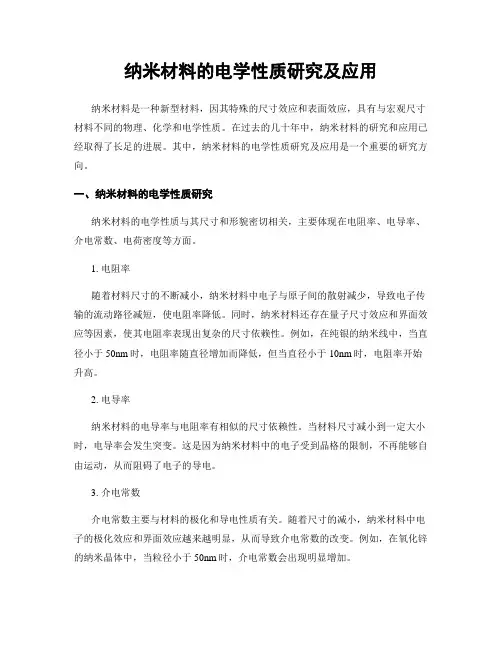

纳米材料的电学性质研究及应用纳米材料是一种新型材料，因其特殊的尺寸效应和表面效应，具有与宏观尺寸材料不同的物理、化学和电学性质。

在过去的几十年中，纳米材料的研究和应用已经取得了长足的进展。

其中，纳米材料的电学性质研究及应用是一个重要的研究方向。

一、纳米材料的电学性质研究纳米材料的电学性质与其尺寸和形貌密切相关，主要体现在电阻率、电导率、介电常数、电荷密度等方面。

1. 电阻率随着材料尺寸的不断减小，纳米材料中电子与原子间的散射减少，导致电子传输的流动路径减短，使电阻率降低。

同时，纳米材料还存在量子尺寸效应和界面效应等因素，使其电阻率表现出复杂的尺寸依赖性。

例如，在纯银的纳米线中，当直径小于50nm时，电阻率随直径增加而降低，但当直径小于10nm时，电阻率开始升高。

2. 电导率纳米材料的电导率与电阻率有相似的尺寸依赖性。

当材料尺寸减小到一定大小时，电导率会发生突变。

这是因为纳米材料中的电子受到晶格的限制，不再能够自由运动，从而阻碍了电子的导电。

3. 介电常数介电常数主要与材料的极化和导电性质有关。

随着尺寸的减小，纳米材料中电子的极化效应和界面效应越来越明显，从而导致介电常数的改变。

例如，在氧化锌的纳米晶体中，当粒径小于50nm时，介电常数会出现明显增加。

4. 电荷密度纳米材料的电荷密度与其表面形貌和化学成分有关。

在纳米颗粒表面，由于分子结构的改变和表面能的变化，通常会出现电子传输发生和化学反应发生的巨大变化。

以上是纳米材料电学性质的主要特征，而在实际应用中，更多的是关注纳米材料的电学性质所带来的一系列重要应用。

二、纳米材料的电学性质应用纳米材料的电学性质研究为其应用提供了重要的理论基础，同时也使得其应用领域更加广泛。

1. 生物医学纳米材料的电学性质具有较高的生物相容性和生物可降解性，可以在生物医学领域中应用。

例如，利用吸附纳米颗粒的特殊表面性质，可以研制出用于医学影像学和肿瘤治疗的纳米颗粒。

2. 能源存储纳米材料的电学性质能够提高电化学能量储存和释放的效率，因此在能源存储领域中有重要应用。

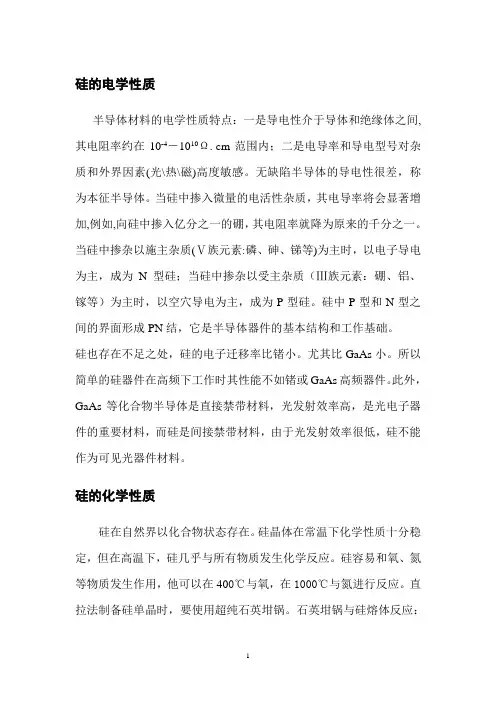

硅的电学性质半导体材料的电学性质特点：一是导电性介于导体和绝缘体之间,其电阻率约在10-4－1010Ω.cm范围内；二是电导率和导电型号对杂质和外界因素(光\热\磁)高度敏感。

无缺陷半导体的导电性很差，称为本征半导体。

当硅中掺入微量的电活性杂质，其电导率将会显著增加,例如,向硅中掺入亿分之一的硼，其电阻率就降为原来的千分之一。

当硅中掺杂以施主杂质(Ⅴ族元素:磷、砷、锑等)为主时，以电子导电为主，成为N型硅；当硅中掺杂以受主杂质（Ⅲ族元素：硼、铝、镓等）为主时，以空穴导电为主，成为P型硅。

硅中P型和N型之间的界面形成PN结，它是半导体器件的基本结构和工作基础。

硅也存在不足之处，硅的电子迁移率比锗小。

尤其比GaAs小。

所以简单的硅器件在高频下工作时其性能不如锗或GaAs高频器件。

此外，GaAs等化合物半导体是直接禁带材料，光发射效率高，是光电子器件的重要材料，而硅是间接禁带材料，由于光发射效率很低，硅不能作为可见光器件材料。

硅的化学性质硅在自然界以化合物状态存在。

硅晶体在常温下化学性质十分稳定，但在高温下，硅几乎与所有物质发生化学反应。

硅容易和氧、氮等物质发生作用，他可以在400℃与氧，在1000℃与氮进行反应。

直拉法制备硅单晶时，要使用超纯石英坩锅。

石英坩锅与硅熔体反应：Si+ SiO2＝2SiO(1400℃)反应产物SiO一部分从硅熔体中蒸发出来，另外一部分溶解在硅中，从而增加了熔硅中氧的浓度，是硅中氧的主要来源。

硅的一些重要的化学性质如下：Si+O2＝SiO2Si+2H2O= SiO2+2H2↑这两个反应是硅平面工艺中在硅表面生成氧化层的热氧化反应。

二氧化硅十分稳定，这一特点是二氧化硅膜在器件工艺中起着极为重要的作用。

由于SiO2膜容易热氧化生成以及可以通过化学腐蚀选择性去除，因此，能够使用光刻方法实现器件小型化，是精密结构变为现实Si+2CL2= SiCL4 Si+3HCL= SiHCL3+H2↑这两个反应是制造高纯硅的基本反应及材料。

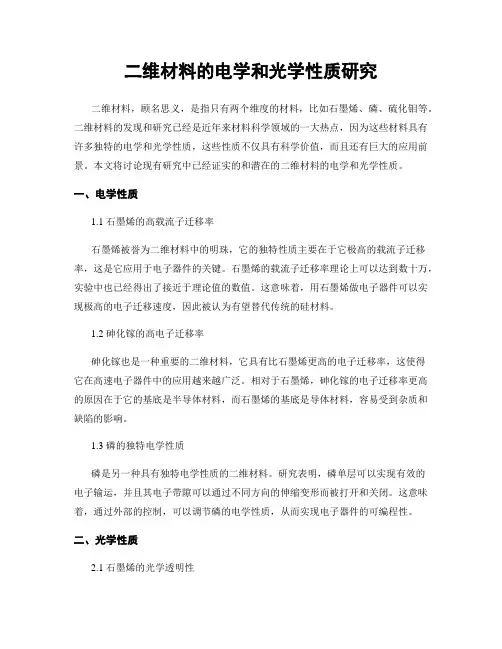

二维材料的电学和光学性质研究二维材料，顾名思义，是指只有两个维度的材料，比如石墨烯、磷、硫化钼等。

二维材料的发现和研究已经是近年来材料科学领域的一大热点，因为这些材料具有许多独特的电学和光学性质，这些性质不仅具有科学价值，而且还有巨大的应用前景。

本文将讨论现有研究中已经证实的和潜在的二维材料的电学和光学性质。

一、电学性质1.1 石墨烯的高载流子迁移率石墨烯被誉为二维材料中的明珠，它的独特性质主要在于它极高的载流子迁移率，这是它应用于电子器件的关键。

石墨烯的载流子迁移率理论上可以达到数十万，实验中也已经得出了接近于理论值的数值。

这意味着，用石墨烯做电子器件可以实现极高的电子迁移速度，因此被认为有望替代传统的硅材料。

1.2 砷化镓的高电子迁移率砷化镓也是一种重要的二维材料，它具有比石墨烯更高的电子迁移率，这使得它在高速电子器件中的应用越来越广泛。

相对于石墨烯，砷化镓的电子迁移率更高的原因在于它的基底是半导体材料，而石墨烯的基底是导体材料，容易受到杂质和缺陷的影响。

1.3 磷的独特电学性质磷是另一种具有独特电学性质的二维材料。

研究表明，磷单层可以实现有效的电子输运，并且其电子带隙可以通过不同方向的伸缩变形而被打开和关闭。

这意味着，通过外部的控制，可以调节磷的电学性质，从而实现电子器件的可编程性。

二、光学性质2.1 石墨烯的光学透明性石墨烯除了具备高载流子迁移率外，还具有极高的光学透明性。

石墨烯的单层可以达到97.7%的透光率，这意味着它可以作为透明电极应用于柔性显示器等光电器件中。

此外，石墨烯还可以吸收远红外和紫外光，因此也有很好的应用前景。

2.2 硫化钼的光催化性能硫化钼是一种可用于光催化应用的二维材料。

研究表明，硫化钼单层具有优异的光催化能力，可以用于水分解、有机物降解等环境治理和能源领域的应用。

硫化钼的光催化效率高主要是由于它的带隙宽度适中，可以吸收可见光，同时还具备良好的结构和稳定性。

2.3 磷化硅的可调谐光学性能最近的研究表明，磷化硅可以通过实验室制造出单层的形式，并且具有独特的可调谐光学性质。

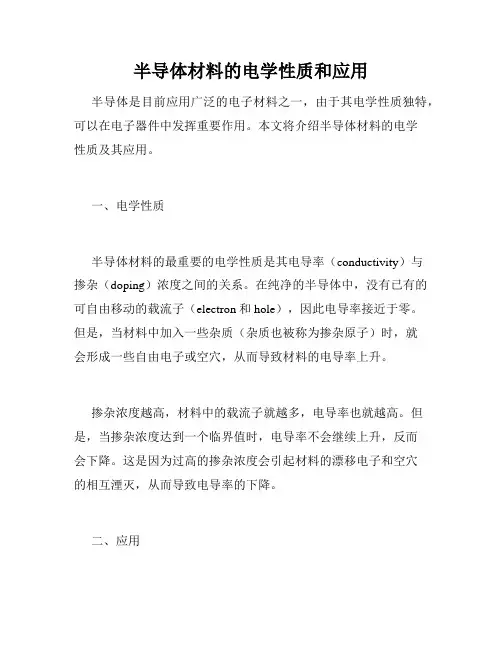

半导体材料的电学性质和应用半导体是目前应用广泛的电子材料之一，由于其电学性质独特，可以在电子器件中发挥重要作用。

本文将介绍半导体材料的电学性质及其应用。

一、电学性质半导体材料的最重要的电学性质是其电导率（conductivity）与掺杂（doping）浓度之间的关系。

在纯净的半导体中，没有已有的可自由移动的载流子（electron和hole），因此电导率接近于零。

但是，当材料中加入一些杂质（杂质也被称为掺杂原子）时，就会形成一些自由电子或空穴，从而导致材料的电导率上升。

掺杂浓度越高，材料中的载流子就越多，电导率也就越高。

但是，当掺杂浓度达到一个临界值时，电导率不会继续上升，反而会下降。

这是因为过高的掺杂浓度会引起材料的漂移电子和空穴的相互湮灭，从而导致电导率的下降。

二、应用半导体材料的掺杂可以用来制造一些非常重要的电子器件。

以下是半导体材料在电子器件中的应用：1. 晶体管（Transistor）晶体管是一种能够调控电流流动的电子器件。

通过控制基极（base）电流，可以控制集电极（collector）和发射极（emitter）之间的等效电阻，从而实现对电流的调控。

晶体管的核心部件是一个 PN 结构，其中的 P 区和 N 区分别被掺入了适量的杂质原子。

2. 光电二极管（Photodiode）光电二极管是一种能够将光信号转化为电信号的电子电器件。

该器件的作用原理是，在掺杂的 P-N 节点处，光子的吸收会导致载流子的产生，从而引起电势差的改变。

这个电势差可以被放大并转化为电信号。

3. 压电二极管（Piezoelectric Diode）压电二极管是一种能够将压力信号转化为电信号的电子器件。

该器件的作用原理是在特定的材料（如具有压电性质的铁电材料）上施加压力时，会引起材料内部极性分布的改变，从而引出电势差。

压电二极管的应用包括振动传感器和紫外线检测器等。

4. 太阳能电池（Solar Cell）太阳能电池是一种用于将太阳光能转化为电能的电子器件。

材料的电化学性质和应用材料的电化学性质是指材料表面与电解质之间的电荷转移反应和电流传导特性。

这些性质对于材料的应用具有重要的影响。

本文将介绍材料的电化学性质以及相关的应用。

一、电化学性质1. 氧化还原反应氧化还原反应是指材料通过释放或吸收电子以改变其氧化态的过程。

这种反应在电池、电解和电化学传感器等领域广泛应用。

举例来说，锂离子电池中的正极材料在充电过程中发生氧化反应，而在放电过程中发生还原反应。

2. 电化学腐蚀电化学腐蚀是指材料在电解质溶液中受到电流作用导致的腐蚀现象。

金属材料的电化学腐蚀产生的电流可以通过合适的处理方式用于电化学能源的收集或电化学传感器的传感。

例如，锌电池中的锌作为负极，在电池工作时发生电化学腐蚀反应。

3. 电化学活性材料的电化学活性是指在电解质中观察到的电化学反应的程度。

一些金属氧化物和金属氢氧化物材料具有优良的电化学活性，可以作为电极催化剂用于电池和电解过程中。

此外，电解质用于电池和超级电容器等电化学设备时也需要考虑材料的电化学活性。

二、应用1. 锂离子电池锂离子电池是一种常见的可充电电池，广泛应用于移动电子设备和电动汽车等领域。

材料的电化学性质对锂离子电池的性能和循环寿命具有重要影响。

正极和负极材料需要具有较高的电化学活性，以实现高放电容量和长循环寿命。

2. 电解水产氢电解水产氢是一种清洁能源技术，该过程通过将水分解为氢气和氧气，以实现能源的转化和储存。

在电解过程中，使用材料具有较好的电导率和化学稳定性非常重要。

电解水产氢技术有望在未来能源领域发挥重要作用。

3. 电化学传感器电化学传感器可以通过监测电流、电压和电化学反应来检测分析样品中的物质浓度。

这些传感器广泛应用于环境监测、生物医学诊断和食品安全等领域。

电化学传感器使用特定的材料作为感测元件，该材料对目标物质具有较高的选择性和灵敏性。

4. 腐蚀防护电化学腐蚀是一种常见的材料损坏方式，因此对于一些重要设备和结构物来说，腐蚀防护非常重要。

铁电材料的物理和电学性质铁电材料是一种具有独特电学性质的物质，它具有正向和负向极性，可以被外电场极化，在电场消失之后仍然保持极化状态，这种性质被称为铁电性。

铁电性可以通过多种方式实现，其中最常见的是通过铁电相变来实现。

在铁电相变时，材料的结构会发生改变，以获得稳定的铁电垂直于极化方向的极化矢量。

铁电材料的极化与其晶格的偏移量相关，因此极化方向和大小可以通过应用电场和机械应力来调节。

铁电材料的性质既具有物理特性又有电学特性。

在物理特性方面，铁电材料的极化是一种固有的性质，可以导致很多有趣的现象。

例如，当铁电材料放置在两块不同温度的金属板之间时，其中一个金属板发生热膨胀，将铁电材料压缩，这时铁电材料的极化发生了改变，导致其在两极之间产生电势差，从而引发电荷的传输。

在电学特性方面，铁电材料的电极化状态可以用来制造电力装置。

铁电材料中的极化状态可以通过正向或负向的电场来控制，这种电场控制的电极化状态被称为铁电电容效应。

铁电材料的铁电电容效应是另一种利用铁电性制造转换电能和机械能的方法。

铁电材料的另一个重要特性是压电性。

当铁电材料受到机械应力时，它会产生电势差，这种现象被称为压电效应。

压电材料广泛用于储存、传输和转换机械能。

在实际应用中，铁电材料已被广泛应用。

例如，在电容器和传感器中，铁电材料可以用作感应器，因其快速响应和可重复使用的特性。

与传统电容器相比，铁电电容器的极化状态更容易经受一定的经历，而不必担心因经历次数过多而发生极化效应的损坏。

另外，在新型手机的触控屏幕、存储器中也使用了铁电材料，因为其可靠性、容差度和快速响应速度。

总的来说，铁电材料的物理和电学性质以它独特的极化性为基础，不仅可以应用于各种电力装置中，也可以用于传感器和高性能存储器中，并且铁电材料的应用空间之广将会涉及更多的领域。
