单片机技能比赛试题汇编

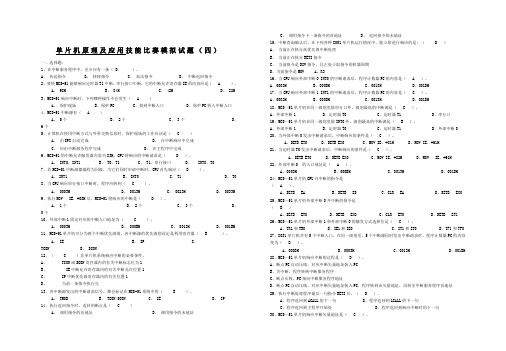

单片机原理及应用技能比赛模拟试题（四）一、选择题：1、在中断服务程序中，至少应有一条（ D ）。

A、传送指令B、转移指令C、加法指令D、中断返回指令2、要使MCS-51能够响应定时器T1中断，串行接口中断，它的中断允许寄存器IE的内容应是（ A ）。

A、 98HB、 84HC、 42HD、 22H3、MCS-51响应中断时，下列哪种操作不会发生（ A ）A、保护现场B、保护PCC、找到中断入口D、保护PC转入中断入口4、MCS-51中断源有（ A ）A、 5个B、 2个C、 3个D、6个5、计算机在使用中断方式与外界交换信息时，保护现场的工作应该是（ C ）A、由CPU自动完成B、在中断响应中完成C、应由中断服务程序完成D、在主程序中完成6、MCS-51的中断允许触发器内容为83H，CPU将响应的中断请求是（ D ）。

A、 INT0，INT1B、 T0，T1C、 T1，串行接口D、 INT0，T07、若MCS-51中断源都编程为同级，当它们同时申请中断时，CPU首先响应（ B ）。

A、 INT1B、 INT0C、 T1D、 T08、当CPU响应串行接口中断时，程序应转到（ C ）。

A、 0003HB、 0013HC、 0023HD、 0033H9、执行MOV IE，#03H后，MCS-51将响应的中断是（ D ）。

A、 1个B、 2个C、 3个D、0个10、外部中断1固定对应的中断入口地址为（ C ）。

A、 0003HB、 000BHC、 0013HD、 001BH11、MCS-51单片机可分为两个中断优先级别，各中断源的优先级别设定是利用寄存器（ B ）。

A、 IEB、 IPC、TCON D、 SCON12、（ C ）非单片机系统响应中断的必要条件。

A、 TCON或SCON寄存器内的有关中断标志位为1B、 IE中断允许寄存器内的有关中断允许位置1C、 IP中断优先级寄存器内的有关位置1D、当前一条指令执行完13、各中断源发出的中断请求信号，都会标记在MCS-51系统中的（ B ）。

单片机原理及应用技能比赛模拟试题（五）一、填空题1、当定时器T0工作在方式 3 时，要占用定时器T1 的 TR1 和 TF1 两个控制位。

2、在定时器T0工作方式 3下， TH0 溢出时，TF1 标志将被硬件置 1 去请求中断。

3、在定时器T0工作方式 3下，欲使 TH0 停止工作，应执行一条CLR TR1的指令。

4、使用定时器 / 计数器 1 设置串行通信的波特率时，应把定时器/ 计数器 1 设定作方式 2，即自动重新加载方式。

5、当计数器产生计数溢出时，把定时器/ 计数器的 TF0（TF1）位置“ 1。

”对计数溢出的处理，在中断方式时，该位作为中断标志位使用；在查询方式时，该位作状态位使用。

6、在定时器工作方式 1 下，计数器的宽度为16 位，如果系统晶振频率为6MHz，则最大定时时间为，若系统晶振频率为 12MHz，则最大定时时间为。

7、 8051 单片机内部设有两个 16 位定时器 / 计数器，即 T0和T1。

8、 T0 由两个 8 位特殊功能寄存器TH0 和 TL0 组成， T1 由 TH1 和 TL1 组成。

9、定时时间与定时器的工作方式、计数初值及振荡周期有关。

10、 MCS-51 的定时器 / 计数器作计数器时计数脉冲由外部信号通过引脚和提供。

11、MCS-51 的定时器 / 计数器 T0 的门控信号 GATE设置为 1时，只有 INT0 引脚为高电平且由软件使TR0 置1 时，才能启动定时器/ 计数器 T0 工作。

12、当 T0 为方式 3 ，T1 为方式 2 的时候， 8051 单片机的定时器可提供 3 个 8位定时器 / 计数器。

1、 MCS-51 有 5 个中断源， 2 个中断优先级，优先级由软件填写特殊功能寄存器IP 加以选择。

2、外中断请求标志位是IE0 和 IE1 。

3、 RETI 指令以及任何访问 IE 和 IP 寄存器的指令执行过后， CPU 不能马上响应中断。

单片机试题（附答案）一、单选题（共107题，每题1分，共107分）1.8051单片机的P0口可以驱动()个LSTTL负载。

A、4B、16C、8D、2正确答案：C2.在51系列单片机应用系统中启动ADC0809进行A/D转换时，使用()指令。

A、MOVXB、（B）MOVXC、MOVD、MOVE、A,@A+DPTR正确答案：A3.8051单片机的P0口做为输出口在驱动NMOS负载时必须接()。

A、下拉电阻B、上拉电阻C、地D、电源正确答案：B4.8051单片机的工作频率为6MHz，其内部定时器的最大定时时间是()。

A、8192μSB、131072μSC、256μSD、65536μS正确答案：B5.MCS-51单片机复位后程序计数器PC＝()。

A、0FFFFB、2000C、0100D、0000H正确答案：D6.对于MCS-51单片机来说，上电复位所需的最短时间是振荡周期建立时间加上()个机器周期时间。

A、1B、2C、4D、8正确答案：B7.对于MCS-51单片机来说，上电复位所需的最短时间是振荡周期建立时间加上()个机器周期时间。

A、2B、4C、8D、16正确答案：A8.累加器A的内容是0ADH，执行RLA指令后累加器的内容变为()。

A、56B、5AC、（C）5BD、不确定正确答案：C9.堆栈指针的英文缩写是()。

A、STB、SPC、SD、S正确答案：B10.累加器A的内容是89H，执行RLA指令后累加器的内容变为()。

A、10B、11C、12D、13H正确答案：D11.下列芯片中属于单片机的芯片是()。

A、Z80B、8086C、80586D、M68HC08正确答案：D12.对于8751单片机，当其引脚EA接低电平时，可扩展的外部程序存储器最大为()k字节。

A、64B、60C、32D、16正确答案：A13.LJMP跳转空间最大可达到()。

A、2KB、（B）256C、（C）128D、64KB正确答案：D14.对于MCS-51单片机来说，上电复位所需的最短时间是振荡周期建立时间加上()个机器周期时间。

单片机原理及应用技能比赛模拟试题（十一、填空题:1、单片机与普通计算机的不同之处在于其将（ CPU （存储器和（I/O 口三部分集成于一块芯片上。

2、单片机存储器的主要功能是存储（程序和（数据。

3、在MCS-51单片机中，如果采用6MHz晶振,1个机器周期为（2us。

4、若A中的内容为63H,那么,P标志位的值为（0。

析:P为偶校验位，因为A中1的个数为偶数所以P=0。

5、使用8031芯片时，需将/EA引脚接（低电平,因为其片内无（程序存储器。

6、片内RAM 低128个单元划分为（工作寄存器区、（位寻址区、（数据缓冲区 3 个主要部分.7、通过堆栈操作实现子程序调用,首先就要把（PC 的内容入栈,以进行断点保护。

调用返回时,再进行出栈保护,把保护的断点送回到（PC 。

8、MCS-51单片机程序存储器的寻址范围是由程序计数器PC的位数所决定的因为MCS-51 的PC是16位的,因此其寻址的范围为（64 KB。

9、当MCS-51 单片机运行出错或程序陷入死循环时可以（复位来摆脱困境。

10、在基址加变址寻址方式中，以（累加器A作变址寄存器,以（DPTR或（PC 作基址寄存器。

11、指令格式是由（操作码和（操作数所组成,也可能仅由（操作码组成。

12、在MCS-51中,PC和DPTR都用于提供地址，但PC是为访问（程序存储器提供地址,而DPTR 是为访问（数据存储器提供地址。

13、在寄存器间接寻址方式中,其“间接”体现在指令中寄存器的内容不是操作数,而是操作数的（地址。

14、外部中断1 所对应的中断入口地址为（ 0013HH。

15、8031 单片机响应中断后,产生长调用指令LCALL, 执行该指令的过程包括: 首先把（PC的内容压入堆栈，以进行断点保护，然后把长调用指令的16位地址送（PC ,使程序执行转向（程序存储器中的中断地址区。

二、单项选择题。

1. MCS—5l 单片机的最大程序寻址空间是（ C（A16KB （B32 KB （C64 KB （D128 KB 2.在CPU内部,反映程序运行状态或反映运算结果的特征寄存器是（ A 。

题目1 开关检测器的制作 (2)题目2 节日彩灯控制器 (3)题目3 简单的左右循环流水灯的制作 (4)题目4 可控的左右循环流水灯的制作 (5)题目6 花样流水灯的制作 (7)题目7 扩展74LSTTL电路的开关检测器 (8)题目8 单一外中断的应用 (9)题目9 BCD译码的2位数码管扫描的数字显示 (10)题目10 LCD电子钟的制作 (11)题目11 LED数码管秒表的制作 (12)题目12 LCD显示的定时钟制作 (13)题目13 用定时器设计的门铃 (17)题目14 控制数码管循环显示单个数字 (18)题目15 十字路口交通灯控制器1 (19)题目16 十字路口交通灯控制器2 (21)题目17 基于DS18820的数字温度计设计 (24)题目18 8×8LED点阵屏模仿电梯运行的楼层显示 (26)题目19 控制P1口的8只LED每0.5s闪亮1次 (27)题目20 利用T1控制蜂鸣器发出1kHz的音频信号 (28)题目21 电话键盘及拨号的模拟 (29)题目22 8只数码管滚动显示单个数字 (31)题目23 甲机通过串口控制乙机LED闪烁 (32)题目24 双机间波特率可选的串行通信 (33)题目25 数码管显示4×4矩阵键盘的键号 (34)题目26 LCD电子广告屏 (35)题目27 单片机控制ADC0809的模数转换与显示 (36)题目1 开关检测器的制作一、设计要求AT89S51单片机的P1.4~P1.7接4个开关S0~S3，P1.0~P1.3接4个发光二极管LED0~LED3。

将P1.4~P1.7上的4个开关的状态反映在P1.0~P1.3引脚控制的4个发光二极管上。

每个开关的状态对应1个相应的发光二极管的状态，例如P1.4引脚上开关S0的状态，由P1.0脚上的LED0显示；P1.6引脚上开关S2的状态，由P1.2脚上的LED2显示。

凡是开关闭合的引脚，把对应的LED发光二极管点亮。

20649_单片机竞赛题目2单片机竞赛题目1．通过单片机，让8个LED灯顺序循环轮流亮，每个LED灯的点亮时间为0.1秒。

2．通过单片机，让8个LED灯逆向循环轮流亮，每个LED灯的点亮时间为0.1秒。

3．通过单片机，让8个LED灯前4和后4个轮流点亮，每4个LED灯的点亮时间为0.1秒4．通过单片机，让8个LED灯奇数位和偶数位的灯轮流点亮，每4个LED灯的点亮时间位0.1秒5．通过单片机，让一个按键来控制8个LED灯的亮和灭，当按键按下时LED灯亮，当按键松开时，LED灯灭。

6．通过单片机，让一个按键来控制8个LED灯的亮和灭，当按键按下时前4个LED灯亮，后4个LED灯灭；当按键松开时，前4个LED灯灭，后4个LED灯亮。

7．通过单片机，让一个按键来控制8个LED灯，当按键按下时，8个LED灯停止工作，当按键松开时，8个LED灯开始循环点亮。

8．通过单片机，让4个按键，分别控制4个LED灯，当某个按键按下时，相应的LED灯点亮，按键松开时LED灯灭第一种题型：数码管编程题：用DP801单片机控制DP801－2扩展板上的共阳数码管显示，要求：循环显示3EC(每个数显示0.4秒)，所用延时指令03 00 03 三色灯编程题：要求：1号灯发红光，2号灯发绿光，3号灯红绿转换。

间隔0.4秒，直到按复位键结束程序的运行，1、2、3号灯才恢复为发黄(橙)光练习：数码管编程题：用DP801单片机控制DP801－2扩展板上的共阳数码管显示，要求：循环显示2Y6(每个数显示0.4秒)，所用延时指令03 00 03 三色灯编程题：要求：1号灯发绿光，2号灯发红光，3号灯绿红转换。

间隔0.4秒，直到按复位键结束程序的运行，1、2、3号灯才恢复为发黄(橙)光数码管编程题：用DP801单片机控制DP801－2扩展板上的共阳数码管显示，要求：循环显示p137(每个数显示0.4秒)，所用延时指令03 00 03 三色灯编程题：要求：1号灯闪动红光，2号灯发绿光，3号灯红绿转换。

选择题：
单片机的主要组成部分不包括以下哪一项？
A. CPU
B. 存储器
C. I/O接口电路
D. 显示器（正确答案）
在单片机系统中，用于存储程序和数据的是？
A. CPU
B. 定时器
C. 存储器（正确答案）
D. 并行口
单片机I/O口的基本功能不包括？
A. 数据缓冲
B. 数据锁存
C. 数据计算（正确答案）
D. 信号电平转换
以下哪一项不是单片机编程常用的语言？
A. C语言
B. 汇编语言
C. Java（正确答案）
D. 机器语言
单片机定时器/计数器的主要功能不包括？
A. 定时
B. 计数
C. 产生时序
D. 数据存储（正确答案）
在单片机系统中，用于实现与外部设备串行通信的是？
A. 并行口
B. 串行口（正确答案）
C. 定时器
D. 中断系统
单片机中断系统的主要作用不包括？
A. 实现多任务处理
B. 响应外部事件
C. 提高CPU效率
D. 增加存储容量（正确答案）
以下哪一项不是单片机应用系统的开发流程？
A. 需求分析
B. 系统设计
C. 编程与调试
D. 用户培训（正确答案）
在单片机应用系统中，用于实现人机交互的输入设备是？
A. 键盘（正确答案）
B. 显示器
C. 打印机
D. 传感器。

2009年宁波市职业学校技能大赛单片机控制装置安装与调试技能竞赛试卷一．单片机的调试与控制竞赛要求：1. 按任务要求选择安装装置的元件和器件。

2. 画出电气原理图并连接电路。

3. 根据任务要求编写控制程序。

4. 按任务要求调试程序和元件的有关参数。

二、比赛时间240分钟三、任务要求：1、制作一个步进电机定位系统,能够准确定位步进电机的位置。

2、系统设置四个按键（S1、S2、S3、S4）和三位数码显示，S1和S2的功能分别为位置设定加与减的控制；S3的功能是启动步进电机；S4的功能是步进电机复位归零；三位数码显示步进电机的目的位置值。

3、系统启动前先把步进电机的指示刻度手动归零，系统上电后，电机不转，数码显示“000”。

4、系统启动后可以按S1或S2按钮设置步进电机的目的位置（“000”-“160”任意可调），按S3按钮启动步进电机，使步进电机到达目的位置后停止。

这时又可以设置步进电机的目的位置，按S3按钮使步进电机走到新的目的位置，也可按S4按钮，使步进电机复位归零。

5、注：当电机运行时，按键不起作用，只有当电机停转时，才能控制按键。

答题卡参赛选手抽签号1、电路原理图参赛选手抽签号2、程序设计流程图（1）：程序设计流程图（2）：参赛选手抽签号3．程序保存路径：开始时间结束时间2009年宁波市职教中心单片机选拔测试题按下列要求电子时钟项目（时间显示、整点报时、时间设置）一．完成下列功能：1．动态显示：利用八位LED数码管显示时钟的时，分，秒，中间用“－”分割，如下图所示：2．功能键“+”：调整时间键, 时钟模式下无效, 设置模式下可分别对: 时,分,秒的数字+13．功能键“－”：调整时间键, 时钟模式下无效, 设置模式下可分别对: 时,分,秒的数字-14．功能键“M”：模式切换键, 不按为时钟模式, 按下后进入设置模式, 分别进入时,分,秒设置模式, 按四下后退出设置模式,回到时钟模式.5．字符闪烁：时钟模式下第三位和第六位“－”每秒闪烁一次，设置模式下，被设置的数字，每秒闪烁一次6．整点报时：每逢整点由蜂鸣器发出三声短促的滴声二．完成电子钟电路图：根据要求选择所需要的硬件并画出原理图开启电源时数码管显示减号(维持一段时间让程序初始化)于此同时步进电机开始复位，位移机构归位至0刻度。

单片机模拟考试题（附答案）一、单选题（共107题，每题1分，共107分）1.对于MCS-51系列单片机来说，相对寻址可寻址的最大范围是( )。

A、-129～+128B、-128～+127C、-127～+129D、-126～+127正确答案：B2.一条DW语句定义的数表，其数的个数不得超过( )个。

A、20B、40C、80D、160正确答案：C3.下列单片机中具有1K FLASH的是 ( ) 。

A、89C51B、89C52C、89C1051D、89C2051正确答案：C4.一条DW语句定义的数表，其表项的个数不得超过 ( ) 个。

A、80B、40D、10正确答案：A5.累加器A的内容是0C5H，执行RR A 指令后累加器的内容变为( ) 。

A、42B、8BC、62D、0E2H正确答案：D6.下列单片机中具有片内Flash存储器的是 ( ) 。

A、8031B、8051C、8751D、89C51正确答案：D7.EPROM的中文含义是( ) 。

A、光可擦除可编程存储器B、闪速存储器C、随机存储器D、只读存储器正确答案：A8.AT89C1051单片机的字长是 ( ) 位。

B、8C、16D、32正确答案：B9.下列芯片中属于单片机的芯片是 ( ) 。

A、Z80B、89C2051C、80486D、80286正确答案：B10.下列芯片中属于单片机的芯片是 ( ) 。

A、PIC16C52B、8086C、80486D、Z80正确答案：A11.下列单片机中没有片内程序存储器的是( )。

A、89C2051B、8051C、89C52D、8032正确答案：D12.累加器A的内容是93H，执行SWAP A 指令后累加器的内容变为( )。

A、0E6B、47C、39D、30H正确答案：C13.累加器A的内容是0ADH，执行RLC A 指令后累加器的内容变为( ) 。

A、5BB、5AC、56D、不确定正确答案：D14.下列标志位中， ( ) 是奇偶标志。
