[新版]水泥细度标准.ppt
- 格式：ppt
- 大小：235.50 KB
- 文档页数：13
下载文档原格式
合集下载
水泥的试验检测ppt课件
第一部分 水泥基本知识
一、胶凝材料的定义和分类 胶凝材料是指这样一类无机粉末材料，当其与水或水溶液拌和后形成的浆体，经过一系列的物理、化学作用后，能够逐渐硬化并形成具有强度的人造石。
无机胶凝材料一般可分为气硬性胶凝材料和水硬性胶凝材料两大类。 1）气硬性胶凝材料只能在空气中硬化，而不能在水中硬化，如石灰、石膏、镁质胶凝材料等。 2）水硬性胶凝材料既能在空气中硬化，又能在水中硬化，这类材料常统称为水泥，如硅酸盐水泥、铝酸盐水泥、硫铝酸盐水泥等。
2、技术指标
水泥品种 技术指标
硅酸盐水泥GB175-1999
普通硅酸盐水泥GB175-1999
矿渣水泥、火山灰质水泥、粉煤灰水泥GB 1344-1999、 复合硅酸盐水泥 GB 12958-1999
不溶物
I型 ≤0.75ቤተ መጻሕፍቲ ባይዱ； II型 ≤1.50%
----
----
烧失量
Ⅰ型≤3.0%；Ⅱ型≤3.5%
三、硅酸盐水泥的矿物组成和水化反应能力
硅酸盐水泥熟料矿物组成主要是：C3S、C2S、C3A、C4AF，其中C3S和C2S占水泥质量的70％以上。 硅酸盐水泥熟料各矿物的水化速度为 C3A＞C4AF ＞C3S＞C2S
硅酸盐水泥中各矿物对强度的影响
C3S主要起强度作用 C2S主要起后期强度作用 C3A主要起早期强度作用 C4AF主要起耐久性作用 水泥安定性的主要影响因素为游离CaO、MgO
七、常用六大水泥的强度要求和技术指标
1、强度等级 硅酸盐水泥强度等级分为：42.5、42.5R、52.5、52.5R、62.5、62.5R 普通硅酸盐水泥强度等级分为：32.5、32.5R、42.5、42.5R、52.5、52.5R 矿渣水泥、火山灰质水泥、粉煤灰水泥强度等级分为：32.5、32.5R、42.5、42.5R、52.5、52.5R 复合硅酸盐水泥强度等级分为：32.5、32.5R、42.5、42.5R、52.5、52.5R
水泥细度和比表面积标准样技术参数

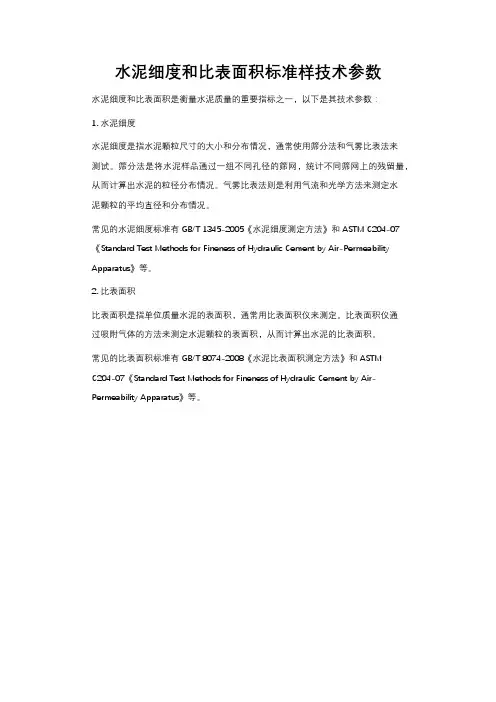

水泥细度和比表面积标准样技术参数
水泥细度和比表面积是衡量水泥质量的重要指标之一，以下是其技术参数：
1. 水泥细度
水泥细度是指水泥颗粒尺寸的大小和分布情况，通常使用筛分法和气雾比表法来
测试。
筛分法是将水泥样品通过一组不同孔径的筛网，统计不同筛网上的残留量，从而计算出水泥的粒径分布情况。
气雾比表法则是利用气流和光学方法来测定水
泥颗粒的平均直径和分布情况。
常见的水泥细度标准有GB/T 1345-2005《水泥细度测定方法》和ASTM C204-07《Standard Test Methods for Fineness of Hydraulic Cement by Air-Permeability Apparatus》等。
2. 比表面积
比表面积是指单位质量水泥的表面积，通常用比表面积仪来测定。
比表面积仪通
过吸附气体的方法来测定水泥颗粒的表面积，从而计算出水泥的比表面积。
常见的比表面积标准有GB/T 8074-2008《水泥比表面积测定方法》和ASTM
C204-07《Standard Test Methods for Fineness of Hydraulic Cement by Air-Permeability Apparatus》等。
GB1345水泥细度标准介绍
从表1结果可以看出50g样品容易出现糊筛， 造成试验失败不宜采用；25g，10g样品在2分钟 时已完成筛析，用3分钟则可保证筛析完全, 但以 3分钟时的筛余值以10g试样为准。 考虑到25g试样会出现糊筛现象， 因此确定 1 0 g 试 样 3 分 钟 筛 析 时 间 方 案 。 但10g样品对试验操作要求更严，操作误差对 结果影响较大为了考证10g试样时的试验误差， 我们用同一样品测定了重复性，结果如表2。
六.试验筛的清洗
试验筛随着筛析次数的增加筛分效率下降， 在相同筛析时间下筛析结果会偏大，因此经 过若干次的筛析，试验筛应进行清洗。 表6是45m方孔筛和80m方孔筛，用负压 筛析法筛析相同时间的同一样品的筛余量变 化，试验过程中筛子不作专门清洗。
表6 负压试验筛筛析次数对结果的影响
筛析次数 1 2 3 4 5 6 7 8 9 10 11 12
2分钟
3分钟
4分钟
25 1 10
5.87
108.1
5.54
102.0
5.43
100
5.31
97.8
5.30
97.6
5.59
103.3
5.44
100.6
5.41
100
5.28
97.6
5.26
97.2
25 2 10
25.62
105.3
24.64
101.2
24.34
100
23.96
98.4
23.86
98.0
二.80m以外孔径水泥试验筛的选择
1.国内情况 我国水泥产品标准，自建立以来 一直采80m左右的试验筛来进行检验， 为水泥性能的控制作出了历史性的贡 献。 但经过近50年的发展，特别是通 用水泥强度检验方法标准采用国际标 准后，我国水泥界对水泥细度的认识 和实践打破了水泥细度检测停留在满 足80m筛余指标要求的水平上。
水泥的试验检测PPT
18
试验注意事项：
➢ 在最初测定的操作时应轻轻扶持金属杆，以防试 针撞弯，但结果以自由下落为准。在整个测试过程 中试针沉入的位置至少要距试模内壁10mm。试针 不得落入原针孔。
➢ 临近初凝时，每隔5min测定一次，临近终凝时， 每隔15min测定一次，到达初凝或终凝时应重复测 一次，当两次结论相同时才能定为到达初凝或终凝 状态。每次测完应将试模放回湿气养护箱内。
22
➢ 试件养护：去掉留在模子四周的胶砂。立即将作好标 记的试模放人雾室或湿箱的水平架子上养护，湿空气 应能与试模各边接触。养护时不应将试模放在其他试 模上。一直养护到规定的脱模时间时取出脱模。脱模 前，用防水墨汁或颜料笔对试体进行编号和做其他标 记。二个龄期以上的试体，在编号时应将同一试模中 的三条试体分在二个以上龄期内。将做好标记的试件 立即水平或竖直放在20℃±1℃水中养护，水平放置 时刮平面应朝上。试件放在不易腐烂的篦子上，并彼 此间保持一定间距，以让水与试件的六个面接触。养 护期间试件之间间隔或试体上表面的水深不得小于 5mm。
23
➢ 强度试验：养护至规定龄期时，从养护环境中取 出待测试件，进行强度测定。首先进行抗折试验。 将抗折机调平衡，试件的侧面朝上放在试验机内， 调整夹具，使杠杆在试件折断时尽可能接近水平 位置。接通开关，抗折机以50N/s±10N/s的速 率均匀施加荷载，直到试件折断，记录破坏时的 荷载。接着进行抗压强度试验。将折断的半截试 件放在抗压夹具里，注意受压面为侧面，压力机 以2400N/s±200N/s的速率均匀地加荷直至破 坏 ，记录破坏荷载。
或尼龙丝上，另一根指针的根部再挂上300g质量的砝码时， 两根指针针尖的距离增加量应在17.5mm±2.5mm，当 去掉砝码后针尖的距离能恢复至挂砝码前的状态。 （2）试饼法是通过观测水泥标准稠度净浆试饼的外形变化 来判断安定性是否合格。
试验注意事项：
➢ 在最初测定的操作时应轻轻扶持金属杆，以防试 针撞弯，但结果以自由下落为准。在整个测试过程 中试针沉入的位置至少要距试模内壁10mm。试针 不得落入原针孔。
➢ 临近初凝时，每隔5min测定一次，临近终凝时， 每隔15min测定一次，到达初凝或终凝时应重复测 一次，当两次结论相同时才能定为到达初凝或终凝 状态。每次测完应将试模放回湿气养护箱内。
22
➢ 试件养护：去掉留在模子四周的胶砂。立即将作好标 记的试模放人雾室或湿箱的水平架子上养护，湿空气 应能与试模各边接触。养护时不应将试模放在其他试 模上。一直养护到规定的脱模时间时取出脱模。脱模 前，用防水墨汁或颜料笔对试体进行编号和做其他标 记。二个龄期以上的试体，在编号时应将同一试模中 的三条试体分在二个以上龄期内。将做好标记的试件 立即水平或竖直放在20℃±1℃水中养护，水平放置 时刮平面应朝上。试件放在不易腐烂的篦子上，并彼 此间保持一定间距，以让水与试件的六个面接触。养 护期间试件之间间隔或试体上表面的水深不得小于 5mm。
23
➢ 强度试验：养护至规定龄期时，从养护环境中取 出待测试件，进行强度测定。首先进行抗折试验。 将抗折机调平衡，试件的侧面朝上放在试验机内， 调整夹具，使杠杆在试件折断时尽可能接近水平 位置。接通开关，抗折机以50N/s±10N/s的速 率均匀施加荷载，直到试件折断，记录破坏时的 荷载。接着进行抗压强度试验。将折断的半截试 件放在抗压夹具里，注意受压面为侧面，压力机 以2400N/s±200N/s的速率均匀地加荷直至破 坏 ，记录破坏荷载。
或尼龙丝上，另一根指针的根部再挂上300g质量的砝码时， 两根指针针尖的距离增加量应在17.5mm±2.5mm，当 去掉砝码后针尖的距离能恢复至挂砝码前的状态。 （2）试饼法是通过观测水泥标准稠度净浆试饼的外形变化 来判断安定性是否合格。
p.o52.5水泥标准

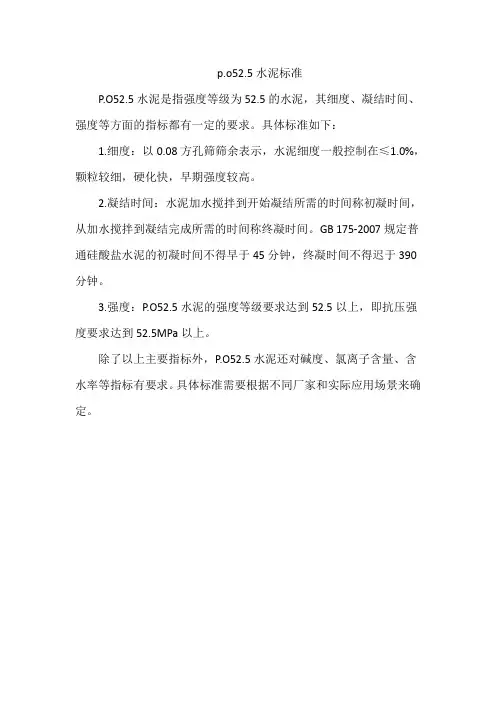

p.o52.5水泥标准
P.O52.5水泥是指强度等级为52.5的水泥，其细度、凝结时间、强度等方面的指标都有一定的要求。
具体标准如下：
1.细度：以0.08方孔筛筛余表示，水泥细度一般控制在≤1.0%，颗粒较细，硬化快，早期强度较高。
2.凝结时间：水泥加水搅拌到开始凝结所需的时间称初凝时间，从加水搅拌到凝结完成所需的时间称终凝时间。
GB 175-2007规定普通硅酸盐水泥的初凝时间不得早于45分钟，终凝时间不得迟于390分钟。
3.强度：P.O52.5水泥的强度等级要求达到52.5以上，即抗压强度要求达到52.5MPa以上。
除了以上主要指标外，P.O52.5水泥还对碱度、氯离子含量、含水率等指标有要求。
具体标准需要根据不同厂家和实际应用场景来确定。
GB8074水泥标准介绍ppt
GB/T8074 2007年报批稿
水泥比表面积测定方法 — 勃氏法
勃氏法
0.50 0.53
1.0
三.标准主要修订的内容
与1987年相比标准变化如下（主要有七点） — 取消了GB 207—1963《水泥比表面积测定方法》。 — 在原有勃氏法比表面积测定仪的基础上增加了自动比表面积测定仪。（规范还要在专门的勃氏透气仪标准中详细规定） — 规定PI、PII型水泥空隙率选用0.500，其他水泥空隙率选用0.530。 — 增加了样品要求按 GB 12573《取样方法标准》的规定。
形状、颗粒的排列、流体分子在颗粒孔壁之间的滑动等等，都能影响到比表面积的测定，而这些在计算公式中都没有考虑。 因此，用本标准中的透气法来测定高分散性的物料时，误差就比较大。但是对于一般水泥细度在6000 cm2/g以下，使用本标准方法来测定物料的比表面积，试验结果还是令人满意的。 所以，在此次标准中明确规定了适宜的测量范围是2000~6000 cm2/g。
水泥也可以按其性能和用途分为一般用途和特种用途水泥。一般用途水泥如硅酸盐水泥（P·I 、P·II），普通硅酸盐水泥（P·O），矿渣硅酸盐水泥（P·S·A、P·S·B），火山灰水泥（P·P），粉煤灰水泥（P·F）和复合硅酸盐水泥（P·C）等等。 特种用途的水泥如用于快速和抢修工程的快硬水泥和快凝快硬水泥；用于大体积混凝土的中热、低热水泥；用于防渗堵漏的膨胀水泥；用于炉衬材料的耐火水泥以及其他特种水泥、特性水泥和专用水泥。
— 统一量化了压实捣器的方法，并规定在改变孔隙率时用2000g力来压实捣器。 — 取消了附录A中的表3。（时间 T 的开方） — 为了和国际统一，将原来的空气粘度—帕（Pa·s）改为—微帕（μPa·s）。 例：原来18度时η = 0.0001798 （Pa·s）， 现在为η = 17.98 （μPa·s）
水泥细度试验课件
水泥细度试验课件
• 引言 • 水泥细度试验的方法 • 水泥细度试验的步骤 • 水泥细度试验的影响因素 • 水泥细度试验的注意事项 • 水泥细度试验的应用与案例分析
01
引言
目的和背景
01
水泥是混凝土的主要成分，其细 度对混凝土的性能有重要影响。
02
水泥细度试验是评估水泥质量的 重要手段，也是确保混凝土性能 稳定的关键环节。
详细描述
筛析法是水泥细度试验的常用方法之一，其原理是将水泥样品通过不同孔径的 筛网进行筛选，以测定水泥颗粒的大小和分布。该方法操作简单，结果直观， 但筛网的孔径大小和材质对试验结果有一定影响。
负压筛析法
总结词
负压筛析法是一种通过负压作用将水泥样品吸入筛网的方法，以测定水泥的细度 。
详细描述
负压筛析法是在筛析法的基础上改进的一种方法，利用负压作用将水泥样品吸入 筛网，避免了手工过筛时的人为误差和样品损失。该方法操作简便，结果准确， 适用于大规模的水泥细度测定。
称量
对筛上和筛下的水泥颗粒 进行称量，记录其质量。
计算细度
根据称量的结果，按照规 定的公式计算水泥的细度。
试验结果记录与处理
记录数据
结果判定
将试验过程中的所有数据详细记录下 来，包括样品质量、计算出的细度等。
根据试验结果，判定水泥样品的细度 是否符合规定的标准。
数据处理
根据记录的数据，进行必要的计算和 分析，得出试验结果。
水泥细度试验应遵循国家或行业的相关标准和规范，确保试验的合法性和规范性。
在进行水泥细度试验时，应遵守实验室的安全规定和操作规程，确保实验员的人身 安全和实验室的财产安全。
实验员应不断更新自己的知识和技能，了解最新的标准和规范，提高自身的专业素 养和实验水平。
• 引言 • 水泥细度试验的方法 • 水泥细度试验的步骤 • 水泥细度试验的影响因素 • 水泥细度试验的注意事项 • 水泥细度试验的应用与案例分析
01
引言
目的和背景
01
水泥是混凝土的主要成分，其细 度对混凝土的性能有重要影响。
02
水泥细度试验是评估水泥质量的 重要手段，也是确保混凝土性能 稳定的关键环节。
详细描述
筛析法是水泥细度试验的常用方法之一，其原理是将水泥样品通过不同孔径的 筛网进行筛选，以测定水泥颗粒的大小和分布。该方法操作简单，结果直观， 但筛网的孔径大小和材质对试验结果有一定影响。
负压筛析法
总结词
负压筛析法是一种通过负压作用将水泥样品吸入筛网的方法，以测定水泥的细度 。
详细描述
负压筛析法是在筛析法的基础上改进的一种方法，利用负压作用将水泥样品吸入 筛网，避免了手工过筛时的人为误差和样品损失。该方法操作简便，结果准确， 适用于大规模的水泥细度测定。
称量
对筛上和筛下的水泥颗粒 进行称量，记录其质量。
计算细度
根据称量的结果，按照规 定的公式计算水泥的细度。
试验结果记录与处理
记录数据
结果判定
将试验过程中的所有数据详细记录下 来，包括样品质量、计算出的细度等。
根据试验结果，判定水泥样品的细度 是否符合规定的标准。
数据处理
根据记录的数据，进行必要的计算和 分析，得出试验结果。
水泥细度试验应遵循国家或行业的相关标准和规范，确保试验的合法性和规范性。
在进行水泥细度试验时，应遵守实验室的安全规定和操作规程，确保实验员的人身 安全和实验室的财产安全。
实验员应不断更新自己的知识和技能，了解最新的标准和规范，提高自身的专业素 养和实验水平。
水泥细度标准
水泥细度标准水泥是建筑材料中常用的一种材料，而水泥的质量很大程度上取决于其细度。
水泥细度是指水泥颗粒的粒度大小，通常用来描述水泥颗粒的平均直径。
水泥颗粒的细度对水泥的物理性能和化学性能都有着重要的影响。
因此，对水泥的细度进行标准化是非常重要的。
水泥的细度标准通常是通过筛网分析来确定的。
在筛网分析中，通过不同孔径的筛网对水泥进行筛分，然后根据筛网上通过的水泥的质量百分比来确定水泥的细度。
目前，国际上通用的水泥细度标准主要有Blaine比表面积法和空气比表面积法两种。
Blaine比表面积法是通过测定单位质量水泥所需的比表面积来确定水泥的细度。
这种方法是通过气流对水泥进行表面积测定，根据单位质量水泥所需气流的比表面积来确定水泥的细度。
Blaine比表面积法可以较准确地反映水泥颗粒的细度，因此在工程中得到了广泛的应用。
空气比表面积法是通过测定水泥颗粒对空气的吸附量来确定水泥的细度。
这种方法是通过测定单位质量水泥所需的空气比表面积来确定水泥的细度。
空气比表面积法对水泥的细度进行了间接的测定，其测定结果与Blaine比表面积法的结果具有一定的相关性。
在国际上，水泥的细度标准通常是以Blaine比表面积来表示的。
根据不同的水泥用途和要求，水泥的细度标准也有所不同。
一般来说，普通硅酸盐水泥的Blaine比表面积在300-400m²/kg之间，而高性能混凝土用水泥的Blaine比表面积则要求在400-600m²/kg之间。
水泥的细度对水泥的性能有着重要的影响。
较高的水泥细度可以增加水泥颗粒的活性，提高水泥的早期强度和后期强度，改善混凝土的工作性能和耐久性。
因此，在工程中，根据具体的工程要求和混凝土设计，选择合适的水泥细度标准是非常重要的。
总的来说，水泥的细度标准是通过Blaine比表面积法或空气比表面积法来确定的。
水泥的细度标准主要是以Blaine比表面积来表示的，不同用途和要求的水泥具有不同的细度标准。
水泥细度结果评定标准

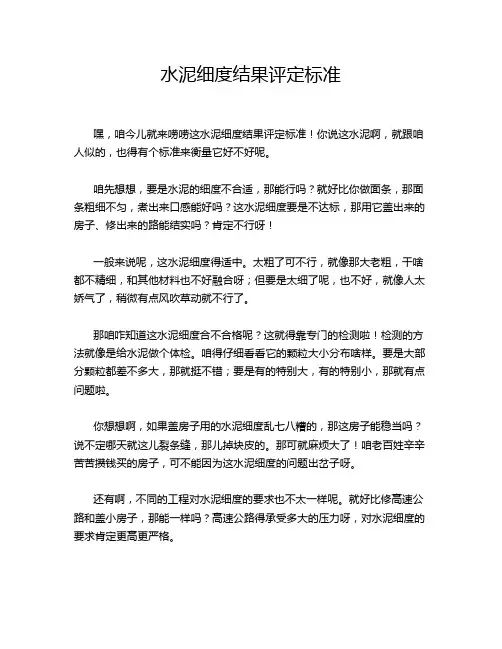

水泥细度结果评定标准嘿，咱今儿就来唠唠这水泥细度结果评定标准！你说这水泥啊，就跟咱人似的，也得有个标准来衡量它好不好呢。
咱先想想，要是水泥的细度不合适，那能行吗？就好比你做面条，那面条粗细不匀，煮出来口感能好吗？这水泥细度要是不达标，那用它盖出来的房子、修出来的路能结实吗？肯定不行呀！一般来说呢，这水泥细度得适中。
太粗了可不行，就像那大老粗，干啥都不精细，和其他材料也不好融合呀；但要是太细了呢，也不好，就像人太娇气了，稍微有点风吹草动就不行了。
那咱咋知道这水泥细度合不合格呢？这就得靠专门的检测啦！检测的方法就像是给水泥做个体检。
咱得仔细看看它的颗粒大小分布啥样。
要是大部分颗粒都差不多大，那就挺不错；要是有的特别大，有的特别小，那就有点问题啦。
你想想啊，如果盖房子用的水泥细度乱七八糟的，那这房子能稳当吗？说不定哪天就这儿裂条缝，那儿掉块皮的。
那可就麻烦大了！咱老百姓辛辛苦苦攒钱买的房子，可不能因为这水泥细度的问题出岔子呀。
还有啊，不同的工程对水泥细度的要求也不太一样呢。
就好比修高速公路和盖小房子，那能一样吗？高速公路得承受多大的压力呀，对水泥细度的要求肯定更高更严格。
咱平时买水泥的时候，也得多长个心眼儿。
别光看牌子、价格，也得问问这水泥细度咋样。
不然买到不好的水泥，那不就亏大啦？咱再说说这水泥细度的评定标准。
就像考试打分一样，得有个明确的标准来衡量。
这标准可不能随便定，得根据实际情况来。
比如说，有些地方环境特殊，那对水泥细度的要求可能就得更高一些。
而且啊，这水泥细度还会影响到水泥的其他性能呢。
就像多米诺骨牌一样，一个地方出问题，可能一连串的都跟着受影响。
所以说呀，咱可得重视这水泥细度结果评定标准。
总之呢，这水泥细度可不是小事儿，它关系到咱的建筑质量、工程安全。
咱可不能马虎，得好好把关。
你说是不是这个理儿？咱得让水泥的细度符合标准，这样才能盖出结实的房子，修出牢固的路，让咱的生活更有保障呀！原创不易，请尊重原创，谢谢!。
水泥细度检验方法课件
试验筛的清洁与保养
清洁
每次使用后彻底清洗试验筛，确保筛孔内无残留物。
保养
定期涂刷润滑油，保持试验筛的灵活转动。
其他辅助材料与设备
01
02
03
样品容器
用于盛放水泥样品，应选 用硬质、透明的材料。
搅拌器
用于将水泥样品充分搅拌 均匀，保证样品代表性。
天平
用于称量样品和试验筛的 重量，应选用精确度高的 天平。
案例四：水泥细度对工程性能的影响实验
总结词
该实验通过模拟实际工程中的施工条件，探 究水泥细度对工程性能的影响，为实际工程 提供理论依据。
详细描述
选取不同细度的水泥，分别制作试件并进行 施工模拟实验，如压力泌水实验、抗渗性能 实验等。实验结果表明，适当控制水泥细度 可以改善混凝土的工程性能，如降低压力泌 水量、提高抗渗性能等，有助于提高工程质 量。
案例三：水泥细度与混凝土性能的关系实验
总结词
该实验旨在探究水泥细度与混凝土性能之间的关系，通过调整水泥比表面积和颗粒级配，观察其对混凝土工作性 能、力学性能和耐久性的影响。
详细描述
选取不同比表面积和颗粒级配的水泥，分别配制出混凝土试件。测试混凝土的工作性能、抗压强度、抗折强度和 耐久性等指标。实验结果表明，适当减小水泥的比表面积和优化颗粒级配可以提高混凝土的工作性能、力学性能 和耐久性。
03
水泥细度检验的步骤与方法
试验前的准备与要求
仪器设备准备
检查细度筛是否完好无损，筛孔 是否符合要求；准备好试验用的 天平、计时器、样品、橡皮球、 刷子等；熟悉细度筛的使用方法
。
样品制备
选取有代表性的水泥样品，研磨 至全部通过0.9mm方孔筛，充分 混匀后，称取约10g的水泥样品
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
优选
6
筛析磨损和清洗次数
国际上通行的标准是每 使用100次校正。
增加会使筛孔加大，
5 仪器 变形，从而影响结果
45µm筛的标准
• 5.1.1 试验筛网符合GB/T 6005要求。
孔尺验方法按GB/T 6003.1 进
行。试验筛每使用100次后需重新标定，标
作为最终结果。
优选
11
绝对误差 附录A 标定
• A.5.2 标定结果：二个样品结果的算术平均 值为最终值，但当二个样品筛余结果相差 大于0.3%时应称第三个样品进行试验，并 取接近的两个结果进行平均作为结果。
• A.6 修正系数按下式计算：
C=Fs/Ft 计算至0.01
标准样品的 给定筛余标
准值
标准样品在试验筛上的筛余 值，单位为质量百分数%
优选
13
优选
12
A.7 合格判定
• 当C值在0.80～1.20范围内时，试验筛可继 续使用，C可作为结果修正系数
• 当C值超出0.80 ～1.20范围时，试验筛应淘 汰。
1、筛子一般以自校为主。 2、如请第三方检定时，希望 被校后能继续使用，所以会规 定的更严些。《水泥标准筛计 量检定规程》C应在0.85～ 1.15
9
7.6试验筛的清洗
• 试验筛必须经常保持洁净，筛孔通畅，使
用10次后要进行清洗.金属框筛、铜丝网筛
清洗时应用专门的清洗剂,不可用弱酸浸泡
完全。
试验筛使用5次 时，对筛析的影 响甚微。达到 10次时，筛孔 被堵，对筛析有 明显的影响。
用清洗机来 取代
优选
10
8 结果计算及处理
• 8.1 计算 F=(Rf/W) ×100
• 为了保持筛孔的标准度，在用试验筛应用 已知筛余的标准样品来标定。
（对筛布的检验用读数显微镜和投影法。）
优选
5
4 术语和定义
标准法
• 负压筛析法：1991年提出了负压筛析法， 和水筛法基本平分秋色。
• 水筛法：1977年提出了水筛法，成为细度 检验的主要方法。
• 手工筛析法：解放后一直采用的方法。误 差大、费时费力。但是负压筛析法和水筛 法的基础；一些建设、施工部门还在使用。
定方法按附录A进行。
• 5.2.2 筛析仪负压可调范围为4000～6000Pa.
• 5.4 天平的最小分度值不大于0.01g。
没有最大称量 的限制
优选
7
6 样品要求
• 水泥样品应有代表性，样品处理方法按GB 12573-1990第3.5条进行。
要过 0.90mm方 孔筛，去除
大颗粒
优选
8
7 操作程序
• 我国前版本标准只限定用80µm方孔筛来控 制水泥的性能。
• 我国水泥企业正在逐步建立更细孔径的筛 余与水泥性能的关系，如64µm、 45µm、 32µm。新标准名称变为《水泥细度检验方 法 筛析法》，可用于孔径更小的试验筛。
优选
3
2 规范性引用文件
• GB/T 5329 试验筛与筛分试验 术语 • GB/T 6003.1 金属丝编织网试验筛 • GB/T 6005 试验筛 金属丝纺织网、穿孔板

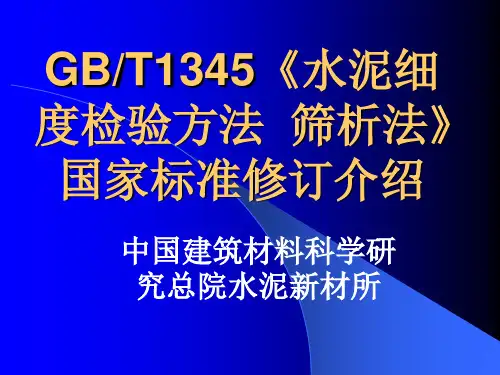

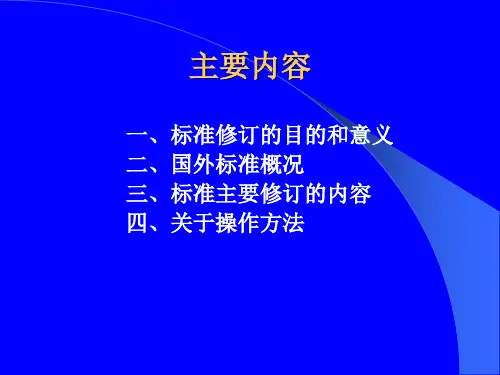

《水泥细度检验方法 筛析法》 GB/T 1345-2005
优选
1
筛孔直径的表示方法
• 目：为1英寸上的孔数。 • 80µm、45µm分别是方孔筛的直径
其中： 80µm约为180目、 45µm约为325目
优选
2
本检验方法修定的意义
• 美国标准要求水泥给出45µm或比表面积的 数据，一些日本水泥企业用32 µm控制生产。
修正系数
同一实验室 ≤5% ±0.5% ＞5% ±1.0%
不同实验室 ± 1.0% ±1.5%
• 8.2 筛余结果的修正
F结果=F ×C
• 合格评定时，每个样品应称取二个试样分别筛析， 取筛余平均值为筛析结果。若两次筛余结果绝对 误差大于0.5%时（筛余大于5.0%时可放至1.0%） 应再做一试验，取两次相近结果的算术平均值，
• 7.1 试验准备 试验时，80 µm筛析试验称取试样25g，
45µm筛析试验称取试样10g。
1、25g以上的试验量可能会出现糊筛 现象，造成试验失败。 2、10g对试验操作要求更高。试验的 变异系数Cv会为1.5%。
优选
1、旧标准采用试样量50g，是 世界上属于称样量最多的。优 点为：天平要求低、人为误差 小、但对环境影响大。 2、现行标准天平要求已提高。
和电成型薄板、筛孔的基本尺寸 • GB 12573-1990 水泥取样方法
国家标准物质
• GSB 14-1511 水泥细度和比表面积标准样 • JC/T 728 水泥物理检验仪器 标准筛
优选
4
3 方法原理
• 本标准是采用45µm方孔筛和80µm方孔筛对 水泥试样进行筛析试验，用筛上筛余物的 质量百分数来表示水泥样品的细度。
