椭圆偏振法

实验15 椭圆偏振仪测量薄膜厚度和折射率在近代科学技术的许多部门中对各种薄膜的研究和应用日益广泛．因此，更加精确和迅速地测定一给定薄膜的光学参数已变得更加迫切和重要．在实际工作中虽然可以利用各种传统的方法测定光学参数（如布儒斯特角法测介质膜的折射率、干涉法测膜厚等），但椭圆偏振法（简称椭偏法）具有独特的优点，是一种较灵敏（可探测生长中的薄膜小于0.1nm的厚度变化）、精度较高（比一般的干涉法高一至二个数量级）、并且是非破坏性测量．是一种先进的测量薄膜纳米级厚度的方法．它能同时测定膜的厚度和折射率（以及吸收系数）．因而，目前椭圆偏振法测量已在光学、半导体、生物、医学等诸方面得到较为广泛的应用．这个方法的原理几十年前就已被提出，但由于计算过程太复杂，一般很难直接从测量值求得方程的解析解．直到广泛应用计算机以后，才使该方法具有了新的活力．目前，该方法的应用仍处在不断的发展中．实验目的(1)(1)了解椭圆偏振法测量薄膜参数的基本原理；(2)(2)初步掌握椭圆偏振仪的使用方法，并对薄膜厚度和折射率进行测量．实验原理椭偏法测量的基本思路是，起偏器产生的线偏振光经取向一定的１/４波片后成为特殊的椭圆偏振光，把它投射到待测样品表面时，只要起偏器取适当的透光方向，被待测样品表面反射出来的将是线偏振光．根据偏振光在反射前后的偏振状态变化，包括振幅和相位的变化，便可以确定样品表面的许多光学特性．1 椭偏方程与薄膜折射率和厚度的测量图15.1图15.1所示为一光学均匀和各向同性的单层介质膜．它有两个平行的界面，通常，上部是折射率为n1的空气(或真空)．中间是一层厚度为d折射率为n2的介质薄膜，下层是折射率为n3的衬底，介质薄膜均匀地附在衬底上，当一束光射到膜面上时，在界面1和界面2上形成多次反射和折射，并且各反射光和折射光分别产生多光束干涉．其干涉结果反映了膜的光学特性．设φ1表示光的入射角，φ2和φ3分别为在界面1和2上的折射角．根据折射定律有n1sinφ1=n2sinφ2＝n3sinφ3（15.1）光波的电矢量可以分解成在入射面内振动的P分量和垂直于入射面振动的s分量．若用E ip和E is分别代表入射光的p和s分量，用E rp及E rs分别代表各束反射光K0，K1，K2，…中电矢量的p分量之和及s分量之和，则膜对两个分量的总反射系数R p和R s定义为R P＝E rp/E ip , R s=E rs/E is（15.2）经计算可得式中，r1p或r1s和r2p或r2s分别为p或s分量在界面1和界面2上一次反射的反射系数．2δ为任意相邻两束反射光之间的位相差．根据电磁场的麦克斯韦方程和边界条件，可以证明r1p=tan(φ1-φ2)/ tan(φ1+φ2), r1s=-sin (φ1-φ2)/ sin(φ1+φ2)；r2p=tan(φ2-φ3)/tan(φ2+φ3), r2s =-sin (φ2-φ3)/sin(φ2+φ3)． (15.4)式（15.4）即著名的菲涅尔（Fresnel）反射系数公式．由相邻两反射光束间的程差，不难算出． (15.5)式中，λ为真空中的波长，d和n2为介质膜的厚度和折射率．在椭圆偏振法测量中，为了简便，通常引入另外两个物理量ψ和Δ来描述反射光偏振态的变化．它们与总反射系数的关系定义为上式简称为椭偏方程，其中的ψ和Δ称为椭偏参数（由于具有角度量纲也称椭偏角）．由式(15.1),式( 15.4),式( 15.5)和上式可以看出，参数ψ和Δ是n1，n2，n3，λ和d的函数．其中n1，n2，λ和φ1可以是已知量，如果能从实验中测出ψ和Δ的值，原则上就可以算出薄膜的折射率n2和厚度d．这就是椭圆偏振法测量的基本原理．实际上，究竟ψ和Δ的具体物理意义是什么，如何测出它们，以及测出后又如何得到n2和d，均须作进一步的讨论．2 ψ和Δ的物理意义用复数形式表示入射光和反射光的p和s分量E ip=|E ip|exp(iθip)，E is=|E is|exp(iθis)；E rp=|E rp|exp(iθrp) ，E rs=|E rs|exp(iθrs)．（15.6）式中各绝对值为相应电矢量的振幅，各θ值为相应界面处的位相．由式（15.6）,式（15.2）和式（15.7）式可以得到．（1 5.7）比较等式两端即可得tanψ=|E rp||E is|╱|E rs||E ip| （15.8）Δ=(θrp–θrs)- (θip–θis) （15.9）式（15.8）表明，参量ψ与反射前后p和s分量的振幅比有关．而（15.9）式表明，参量Δ与反射前后p和s分量的位相差有关．可见，ψ和Δ直接反映了光在反射前后偏振态的变化．一般规定，ψ和Δ的变化范围分别为0≤ψ<π /2和0≤Δ<2π．当入射光为椭圆偏振光时，反射后一般为偏振态（指椭圆的形状和方位）发生了变化的椭圆偏振光(除开ψ<π／4且Δ=0的情况)．为了能直接测得ψ和Δ，须将实验条件作某些限制以使问题简化．也就是要求入射光和反射光满足以下两个条件：（1）要求入射在膜面上的光为等幅椭圆偏振光（即P和S 二分量的振幅相等）．这时，|E ip|/|E is|=1,式（15.9）则简化为tanψ=|E rp|/|E rs| ．（15.10）（2）要求反射光为一线偏振光．也就是要求θrp–θrs=0（或π），式（15.９）则简化为（15.15）满足后一条件并不困难．因为对某图 15.2一特定的膜，总反射系数比R p/R s是一定值．式（15.6）决定了⊿也是某一定值．根据（15.9）式可知，只要改变入射光二分量的位相差（θip–θis），直到其大小为一适当值（具体方法见后面的叙述），就可以使（θip–θis）=0（或π），从而使反射光变成一线偏振光．利用一检偏器可以检验此条件是否已满足．以上两条件都得到满足时，式（15.10）表明，tan ψ恰好是反射光的p和s分量的幅值比，ψ是反射光线偏振方向与s方向间的夹角，如图15.2所示．式（15.15）则表明，Δ恰好是在膜面上的入射光中s和s分量间的位相差．3 ψ和Δ的测量实现椭圆偏振法测量的仪器称为椭圆偏振仪（简称椭偏仪）．它的光路原理如图15.3所示．氦氖激光管发出的波长为 632. 8 nm的自然光，先后通过起偏器Q，1/4波片C入射在待测薄膜F上，反射光通过检偏器R射入光电接收器T．如前所述，p和s分别代表平行和垂直于入射面的二个方向．快轴方向f，对于负是指平行于光轴的方向，对于正晶体是图15.3 从Q，C和R用虚线引下的三个插图都是迎光线看去的指垂直于光轴的方向．t代表Q的偏振方向，f代表C的快轴方向，t r 代表R的偏振方向．慢轴方向l，对于负晶体是指垂直于光轴方向，对于正晶体是指平等于光轴方向．无论起偏器的方位如何，经过它获得的线偏振光再经过1/4波片后一般成为椭圆偏振光．为了在膜面上获得p和s二分量等幅的椭圆偏振光，只须转动1/4波片，使其快轴方向f与s方向的夹角α=土π/4即可（参看后面）．为了进一步使反射光变成为一线偏振光E，可转动起偏器，使它的偏振方向t与s方向间的夹角P1为某些特定值．这时，如果转动检偏器R使它的偏振方向t r与E r垂直，则仪器处于消光状态，光电接收器T接收到的光强最小，检流计的示值也最小．本实验中所使用的椭偏仪，可以直接测出消光状态下的起偏角P1和检偏方位角ψ．从式（15.15）可见，要求出Δ，还必须求出P1与（θip–θis）的关系．下面就上述的等幅椭圆偏振光的获得及P1与Δ的关系作进一步的说明．如图15.4所示，设已将1/4波片置于其快轴方向f与s方向间夹角为π/4的方位．E0为通过起偏器后的电矢量，P1 为E0与s方向间的夹角（以下简称起偏角）．令γ表示椭圆的开口角（即两对角线间的夹角）．由晶体光学可知，通过1/4波片后，E0沿快轴的分量E f与沿慢轴的分量E l比较，位相上超前π/2．用数学式可以表达成．（15.12）．（15.13）从它们在p和s两个方向的投影可得到p和s的电矢量分别为：图15.4．（15.14）．（15.15）由式（15.14）和式（15.15）看出，当1/4波片放置在+π/4角位置时，的确在p和s二方向上得到了幅值均为E0/2的椭圆偏振入射光．p和s的位相差为θip–θis =π/2-2P1．（15.16）另一方面，从图15.4上的几何关系可以得出，开口角γ与起偏角P1的关系为γ/2=π/4-P1γ=π/2-2P1 （15.17）则（15.16）式变为θip–θis=γ（15.18）由式（15.15）可得Δ=—(θip -θis)= -γ（15.19）至于检偏方位角ψ，可以在消光状态下直接读出．在测量中，为了提高测量的准确性，常常不是只测一次消光状态所对应的P1和ψ1值，而是将四种（或二种）消光位置所对应的四组（P1,ψ1）),（P2,ψ2）,（P3,ψ3）和（P4,ψ4）值测出，经处理后再算出Δ和ψ值．其中,(P1,ψ1)和（P2,ψ2）所对应的是1/4波片快轴相对于S方向置+π/4时的两个消光位置(反射后P和S光的位相差为0或为π时均能合成线偏振光)．而(P3,ψ3)和(P4,ψ4)对应的是1/4波片快轴相对于s方向置-π/4的两个消光位置．另外，还可以证明下列关系成立：|p1-p2|＝90˚,ψ2＝-ψ1．|p3-p4|＝90˚，ψ4＝－ψ3.求Δ和ψ的方法如下所述．(1) 计算Δ值．将P1，P2,P3和P4中大于π/２的减去π/２，不大于π/２的保持原值，并分别记为< P1>,< P2>，< P3>和< P4>，然后分别求平均．计算中，令和， (15.20)而椭圆开口角γ与和的关系为． (15.21) 由式(15.22)算得ψ后，再按表15.1求得⊿值．利用类似于图15.4的作图方法，分别画出起偏角P1在表15.1所指范围内的椭圆偏振光图，由图上的几何关系求出与公式（15.18）类似的γ与P1的关系式，再利用式（15.20）就可以得出表15.1中全部Δ与γ的对应关系．1(2)(2)计算ψ值：应按公式（15.22）进行计算． (15.22) ４折射率n2和膜厚d的计算尽管在原则上由ψ和Δ能算出n2和d，但实际上要直接解出（n2,d）和（Δ,ψ）的函数关系式是很困难的．一般在n1和n2均为实数（即为透明介质的），并且已知衬底折射率n3（可以为复数）的情况下，将（n2,d）和（Δ,ψ）的关系制成数值表或列线图而求得n2和d值．编制数值表的工作通常由计算机来完成．制作的方法是，先测量（或已知）衬底的折射率n2，取定一个入射角φ1,设一个n2的初始值，令δ从0变到180°（变化步长可取π/180，π/90，…等），利用式（15.4），式（15.5）和式（15.6），便可分别算出d，Δ和ψ值．然后将n2增加一个小量进行类似计算．如此继续下去便可得到（n2,d）～（Δ,ψ）的数值表．为了使用方便，常将数值表绘制成列线图．用这种查表（或查图）求n2和d的方法，虽然比较简单方便，但误差较大，故目前日益广泛地采用计算机直接处理数据．另外，求厚度d时还需要说明一点：当n1和n2为实数时，式（15.4）中的φ2为实数，两相邻反射光线间的位相差“亦为实数，其周期为2π．2δ可能随着d的变化而处于不同的周期中．若令2δ=2π时对应的膜层厚度为第一个周期厚度d0，由（15.4）式可以得到由数值表，列线图或计算机算出的d值均是第一周期内的数值．若膜厚大于d0，可用其它方法(如干涉法)确定所在的周期数j，则总膜厚是D = (j -1) d0+d．５金属复折射率的测量以上讨论的主要是透明介质膜光学参数的测量，膜对光的吸收可以忽略不计，因而折射率为实数．金属是导电媒质，电磁波在导电媒质中传播要衰减．故各种导电媒质中都存在不同程度的吸收．理论表明，金属的介电常数是复数，其折射率也是复数．现表示为=n2 -iκ式中的实部n2并不相当于透明介质的折射率．换句话说，n2的物理意义不对应于光在真空中速度与介质中速度的比值，所以也不能从它导出折射定律．式中κ称为吸收系数．这里有必要说明的是，当为复数时，一般φ1和φ2也为复数．折射定律在形式上仍然成立，前述的菲涅尔反射系数公式和椭偏方程也成立．这时仍然可以通过椭偏法求得参量d,n2和k，但计算过程却要繁复得多．本实验仅测厚金属铝的复折射率．为使计算简化，将式（15.25）改写成以下形式=n2-i nκ由于待测厚金属铝的厚度d与光的穿透深度相比大得多，在膜层第二个界面上的反射光可以忽略不计，因而可以直接引用单界面反射的菲涅尔反射系数公式（15.4）．经推算后得公式中的n1，φ1和κ的意义均与透明介质情况下相同．实验内容关于椭偏仪的具体结构和使用方法，请参看仪器说明书．实验时为了减小测量误差，不但应将样品台调水平，还应尽量保证入射角φ1放置的准确性，保证消光状态的灵敏判别．另外，以下的测量均是在波长为632.8nm时的参数．而且，所有测量均是光从空气介质入射到膜面．1 测厚铝膜的复折射率取入射角φ1=π/3．按已述方法测得Δ和ψ．由式(15.26)和式(15.27)式算出n和κ值，并写出折射率的实部和虚部． 2 测硅衬底上二氧化硅膜的折射率和厚度已知衬底硅的复折射率为n3=3.85－i0.02,取入射角φ1=7π／18．二氧化硅膜只有实部．膜厚在第一周期内．测出Δ和ψ后，利用列线图（或数值表）和计算机求出n2和d，将两种方法的结果进行对比．并计算膜的一个周期厚度值d0．3 测量κ0玻璃衬底上氟化镁（MgF2）膜层的折射率和厚度 (1) 测κ0玻璃的折射率首先测出无膜时K0玻璃的Δ和ψ值，然后代入n3=n3（Δ,ψ,φ1）的关系式中算出n3值，测量时入射角φ1取7π/18．关于n3与三个参量的关系式，根据式（15.1），式（15.4），式（15.5）和式（15.6），并令膜厚d＝0，便可以算出n3的实部n0的平方值和n3的虚部κ值为(15.28)(15.29)（2）测透明介质膜氟化镁的折射率和厚度仍取入射角φ1=7π／18．膜厚在第一周期内．测出Δ和ψ后也用列线图和计算机求出结果．思考题(1) 用椭偏仪测薄膜的厚度和折射率时，对薄膜有何要求？(2) 在测量时，如何保证φ1较准确？(3) 试证明：|P1-P2| =π/2，|P3-P4| =π/2．(4) 若须同时测定单层膜的三个参数（折射率n2，厚度d 和吸收系数κ），应如何利用椭偏方程？。

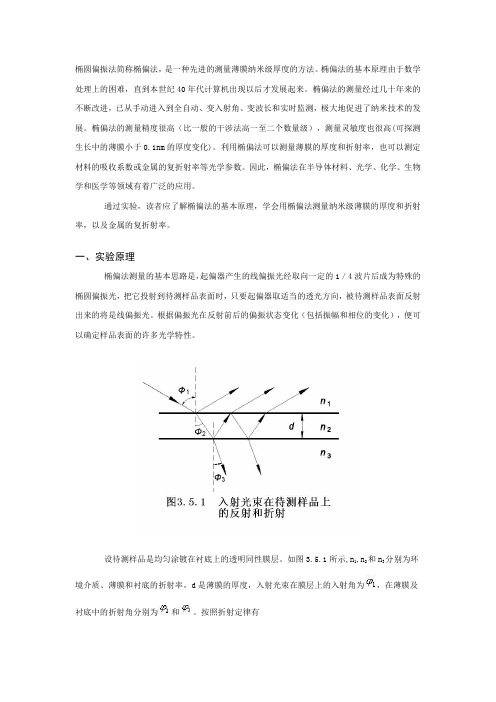

椭圆偏振法简称椭偏法，是一种先进的测量薄膜纳米级厚度的方法。

椭偏法的基本原理由于数学处理上的困难，直到本世纪40年代计算机出现以后才发展起来。

椭偏法的测量经过几十年来的不断改进，已从手动进入到全自动、变入射角、变波长和实时监测，极大地促进了纳米技术的发展。

椭偏法的测量精度很高（比一般的干涉法高一至二个数量级），测量灵敏度也很高(可探测生长中的薄膜小于0.1nm的厚度变化)。

利用椭偏法可以测量薄膜的厚度和折射率，也可以测定材料的吸收系数或金属的复折射率等光学参数。

因此，椭偏法在半导体材料、光学、化学、生物学和医学等领域有着广泛的应用。

通过实验，读者应了解椭偏法的基本原理，学会用椭偏法测量纳米级薄膜的厚度和折射率，以及金属的复折射率。

一、实验原理椭偏法测量的基本思路是，起偏器产生的线偏振光经取向一定的1／4波片后成为特殊的椭圆偏振光，把它投射到待测样品表面时，只要起偏器取适当的透光方向，被待测样品表面反射出来的将是线偏振光。

根据偏振光在反射前后的偏振状态变化（包括振幅和相位的变化），便可以确定样品表面的许多光学特性。

设待测样品是均匀涂镀在衬底上的透明同性膜层。

如图3.5.1所示,n1,n2和n3分别为环境介质、薄膜和衬底的折射率，d是薄膜的厚度，入射光束在膜层上的入射角为，在薄膜及衬底中的折射角分别为和。

按照折射定律有(1)光的电矢量分解为两个分量，即在入射面内的P分量及垂直于入射面的S分量．根据折射定律及菲涅尔反射公式，可求得p分量和s分量在第一界面上的复振幅反射率分别为,而在第二界面处则有,从图3.5.1可以看出，入射光在两个界面上会有多次的反射和折射，总反射光束将是许多反射光束干涉的结果。

利用多光束干涉的理论，得p分量和s分量的总反射系数,其中( 2)是相邻反射光束之间的相位差，而为光在真空中的波长。

光束在反射前后的偏振状态的变化可以用总反射系数比(R P/R S）来表征。

在椭偏法中，用椭偏参量和来描述反射系数比，其定义为 (3)分析上述各式可知，在，，n1和n3确定的条件下,和只是薄膜厚度d和折射率n2的函数，只要测量出和，原则上应能解出d和n2。

变角度椭圆偏振光谱法：揭示薄膜秘密的非接触式光学利器引言：在科技的快速发展中，光学技术日益成为研究各种物质特性的重要手段。

其中，变角度椭圆偏振光谱法作为一种非接触式、非破坏性的光学技术，正越来越受到科研人员的青睐。

它能够测量薄膜厚度、折射率（n）和消光系数（k）等参数，为研究薄膜物理和光学特性提供了强有力的工具。

一、变角度椭圆偏振光谱法的基本原理光束在遇到薄膜时，其偏振态会产生变化。

这种变化与薄膜的厚度、折射率和消光系数等因素有着密切的关系。

变角度椭圆偏振光谱法通过测量入射光和反射光的偏振态变化，采用拟合方法获得薄膜的厚度、折射率和消光系数等参数。

在具体操作中，光源会发出一定角度的光束照射到样品表面，然后收集反射回来的光束，并测量其偏振态的变化。

通过改变入射光的角度，可以获得不同角度下的偏振态变化数据。

通过拟合这些数据，我们就可以获得薄膜的厚度、折射率和消光系数等参数。

二、变角度椭圆偏振光谱法的应用变角度椭圆偏振光谱法不仅可以用于测量薄膜的物理参数，如厚度、折射率和消光系数，还可以用于研究影响光偏振的其他特性，例如粗糙度、光学各向异性（双折射）、晶体性质、成分、光学带隙和热膨胀等。

这些研究对于理解材料的物理和化学性质，以及在工业生产中的应用具有重要意义。

然而，需要注意的是，这种方法并不直接测量上述参数，而是通过构建一个描述样品光学参数的模型，然后拟合未知参数以获得理论响应与实验数据之间的最佳匹配。

因此，结果的准确性取决于模型的准确性和实验条件等因素。

三、变角度椭圆偏振光谱法的优势与前景变角度椭圆偏振光谱法作为一种非接触式和非破坏性的光学技术，具有以下优势：非接触性：这种方法不需要直接接触样品，避免了可能对样品产生的物理或化学影响。

非破坏性：在样品制备过程中或者珍贵样品的使用过程中，非破坏性的测试方法显得尤为重要。

高精度：通过对实验数据的精确测量和理论模型的精确构建，可以实现高精度的参数测量。

适用范围广：这种方法可以应用于各种不同类型的薄膜材料，无论是金属、半导体还是有机材料。

椭圆偏振法测量薄膜厚度和折射率实验报告实验名称：椭圆偏振法测量薄膜厚度和折射率实验目的：利用椭圆偏振法测量薄膜的厚度和折射率，掌握椭圆偏振法的基本原理和实验操作方法。

实验原理：椭圆偏振法是一种常用的测量薄膜光学性质的方法。

当偏振光通过具有一定折射率的薄膜时，会发生透射和反射，经过反射和透射之后的光束会发生干涉现象。

当入射光是偏振光时，通过表层膜的透射光经过增偏器后变为线偏振光，其振动方向决定于表层膜的光学性质以及入射角。

通过调节增偏器的方向和旋转其角度，使得通过增偏器的振动方向与振动椭圆的长轴平行，此时称之为白光不通过表层膜，反射线偏振光与透射线偏振光的相位差为0. 形成一个相干叠加的椭圆偏振光。

根据椭圆偏振光的特性，可以通过测量椭圆偏振光的特性参数（主轴角度、椭圆离心率等）来确定薄膜的厚度和折射率。

实验装置：椭圆偏振仪、光源、待测试薄膜样品。

实验步骤：1. 启动椭圆偏振仪，调整光源使其达到合适的亮度和稳定性。

2. 将待测薄膜样品放置在椭圆偏振仪的样品台上，并通过对焦镜调整样品的焦距。

3. 调整增偏器的方向，使通过增偏器的线偏振光振动方向与椭圆的长轴平行。

4. 调整旋转台上的角度，使反射线偏振光与透射线偏振光的相位差为0，此时形成相干的椭圆偏振光。

5. 在椭圆偏振仪上的读数器上记录椭圆偏振光的主轴角度、椭圆离心率等参数。

6. 重复上述操作，测量多组数据，以提高测量准确度。

7. 根据测量得到的参数计算薄膜的厚度和折射率。

实验结果：通过测量多组数据，记录椭圆偏振光的主轴角度和椭圆离心率等参数，得到一组薄膜的厚度和折射率。

注意保留合适的有效数字。

实验讨论：1. 实验中应确保光源的稳定性和一致性，以获得准确的测量结果。

2. 实验中可以通过调整增偏器和旋转台的角度，使椭圆偏振光的参数达到最佳值，以提高测量精度。

3. 实验中应注意测量时的环境条件，避免与外部环境光的干扰。

实验结论：通过椭圆偏振法测量薄膜的厚度和折射率，可以得到薄膜的光学性质参数。

椭圆偏振光法测量薄膜的厚度和折射率摘要：本实验中，我们用椭圆偏振光法测量了MgF 2,ZrO 2,TiO 2三种介质膜的厚度和折射率，取MgF 2作为代表，测量薄膜折射率和厚度沿径向分布的不均匀性，此外还测量了Au 和Cr 两种金属厚膜的折射率和消光系数。

掌握了椭圆偏振光法的基本原理和技术方法。

关键词：椭偏法，折射率，厚度，消光系数 引言：薄膜的厚度和折射率是薄膜光电子器件设计和制备中不可缺少的两个参数。

因此，精确而迅速地测定这两个参数非常重要。

椭圆偏振光法就是一个非常重要的方法。

将一束单色椭圆偏振光投射到薄膜表面，根据电动力学原理，反射光的椭偏状态与薄膜厚度和折射率有关，通过测出椭偏状态的变化，就可以推算出薄膜的厚度和折射率。

椭圆偏振光法是目前测量透明薄膜厚度和折射率时的常用方法，其测量精度高，特别是在测量超薄薄膜的厚度时其灵敏度很高，因此常用于研究薄膜生长的初始阶段，而且由于这种方法时非接触性的，测量过程中不破坏样品表面，因而可用于薄膜生长过程的实时监控。

本实验的目的是掌握椭偏法测量薄膜的厚度和折射率的原理和技术方法。

测量几种常用介质膜的折射率和厚度，以及金属厚膜的复折射率。

原理：1. 单层介质膜的厚度和折射率的测量原理（1）光波在两种介质分界面上的反射和折射，有菲涅耳公式：121122112112211122322323223223322233cos cos cos cos cos cos cos cos cos cos cos cos cos cos cos cos p s p s n n r n n n n r n n n n r n n n n r n n ϕϕϕϕϕϕϕϕϕϕϕϕϕϕϕϕ-⎧=⎪+⎪-⎪=⎪+⎪⎨-⎪=⎪+⎪-⎪=⎪+⎩（tp-1）; （2）单层膜的反射系数图1 光波在单层介质膜中传播以上各式中1n 为空气折射率，2n 为膜层的折射率，3n 为衬底折射率。

1ϕ为入射角，2ϕ，3ϕ分别为光波在薄膜和衬底的折射角。

椭圆偏振实验报告椭圆偏振实验报告椭圆偏振实验是一种用于研究光的偏振性质的实验方法。

通过该实验，我们可以了解光的偏振方向、偏振度以及光的振动状态等相关信息。

本次实验旨在通过测量不同偏振光通过样品后的光强变化，来确定样品的偏振特性。

实验装置主要由光源、偏振片、样品、检光器等部分组成。

首先，我们使用光源产生一束线偏振光，然后通过旋转偏振片，调整光的偏振方向。

接着，将光照射到样品上，并使用检光器测量通过样品后的光强。

在实验过程中，我们可以通过旋转偏振片，改变光的偏振方向，从而观察到光强的变化。

在实验中，我们选择了几种常见的样品进行测试，包括透明介质、金属表面以及液晶材料等。

首先，我们测试了透明介质的偏振特性。

通过测量不同偏振方向的光通过样品后的光强，我们可以确定样品的透过率以及光的偏振方向。

实验结果显示，透明介质对不同偏振方向的光有不同的吸收和透射特性，这与光的偏振性质有关。

接下来，我们研究了金属表面的偏振特性。

金属表面对光的反射特性与入射光的偏振方向密切相关。

通过实验测量，我们发现金属表面对于垂直入射的s偏振光具有较高的反射率，而对于p偏振光则具有较低的反射率。

这一现象可以通过光的振动方向与金属表面的电场分布之间的关系来解释。

最后，我们研究了液晶材料的偏振特性。

液晶材料是一种具有特殊光学性质的材料，可以通过电场的作用改变光的偏振状态。

通过实验测量，我们发现液晶材料对于不同偏振方向的光有不同的旋光性质。

这一现象可以用液晶分子的排列方式以及电场对分子排列的影响来解释。

通过以上实验，我们可以得出结论：不同的样品对于光的偏振有不同的影响。

透明介质、金属表面以及液晶材料都具有特殊的光学性质，可以通过调整光的偏振方向来改变光的传播和反射特性。

这些实验结果对于深入理解光的偏振性质以及应用于光学器件的设计和制造具有重要意义。

总结起来，椭圆偏振实验是一种研究光的偏振性质的有效方法。

通过测量不同偏振光通过样品后的光强变化，我们可以确定样品的偏振特性。

椭圆偏振光法测定介质薄膜的厚度和折射率5-姓名:陈正 学号：PB05210465 系别：6系实验目的：本实验的目的有以下两个：1.了解椭偏仪测量薄膜参数的原理.2.初步掌握反射型椭偏仪的使用方法.实验原理：椭圆偏振光经薄膜系统反射后，偏振状态的变化量与薄膜的厚度和折射率有关，因此只要测量出偏振状态的变化量，就能利用计算机程序多次逼近定出膜厚和折射率。

参数∆描述椭圆偏振光的P 波和S 波间的相位差经薄膜系统关系后发生的变化，ψ描述椭圆偏振光相对振幅的衰减。

有超越方程：tan pr pi sr si E E E E ψ⎛⎫⎛⎫= ⎪ ⎪⎝⎭⎝⎭()()pr sr pi si ββββ∆=---为简化方程，将线偏光通过方位角±45︒的14波片后，就以等幅椭圆偏振光出射，pi si E E =；改变起偏器方位角ϕ就能使反射光以线偏振光出射，()0pr sr ββπ︒∆=-=或，公式化简为：tan pr sr E E ψ=()pi si ββ∆=--实验仪器：分光计、He-Ne 激光器及电源 、起偏器 、检偏器 、14波片，待测样品、黑色反光镜、放大镜等；实验内容：1. 按调分光计的方法调整好主机.2. 水平度盘的调整.3. 光路调整.4. 检偏器读数头位置的调整和固定.5. 起偏器读数头位置的调整与固定.6. 4/1波片零位的调整.7. 将样品放在载物台中央,旋转载物台使达到预定的入射角70゜即望远镜转过40゜,并使反射光在白屏上形成一亮点.8. 为了尽量减小系统误差,采用四点测量.9. 将相关数据输入“椭偏仪数据处理程序”，经过范围确定后，可以利用逐次逼近法，求出与之对应的d 和n ;由于仪器本身的精度的限制，可将d 的误差控制在1埃左右，n 的误差控制在0.01左右.数据处理：原始数据列表：由分析知A,P 应满足以下条件：⎪⎪⎩⎪⎪⎨⎧==︒=+︒=+42314321180180A A A A A A A A ⎪⎪⎩⎪⎪⎨⎧︒=+︒=+︒=-︒=-270270909042314321P P P P P P P P 所以测量数据基本满足以上的条件。

椭圆偏振光光矢量旋转方向的几种判断方法近年来，椭圆偏振光作为新兴的光学技术，被越来越多的科研实验室和工厂所采用，椭圆偏振光的特殊性及复杂性，传播过程中的偏振特性的变化及其在传感器、通信系统和过程控制等应用中的重要性，使得研究和发展椭圆偏振光技术显得格外重要。

椭圆偏振光是由自然界中水传播出来的一种复杂的光学波，其波长比普通的线性偏振光多一倍，具有两个不同的振幅而只有一个线性极化矢量的特征，其光矢量的旋转方向不确定。

有效的判断椭圆偏振光的旋转方向及其与线性偏振幅度的关系，是目前研究和发展椭圆偏振光技术的一个重要的实际问题。

由于椭圆偏振光的变化过程非常复杂，其旋转方向判断技术也一直是椭圆偏振光研究的一个重要课题。

目前已经提出了不少用于判断椭圆偏振光旋转方向和线性偏振幅度的算法，其中最常被采用的有三种，它们分别是坐标变换法、拟合法和自相关法。

首先，坐标变换法是判断椭圆偏振光旋转方向的一种最为经典和常见的方法。

它采用坐标变换的思想，将波的坐标系从参考系变换到新的坐标系，以解决椭圆偏振光的旋转方向问题。

它的优点是简单明确，不存在太多的实现步骤，使用起来也比较简单，且按照一定的方法步骤可以很好的判断椭圆偏振光的旋转方向。

其次，拟合法也是一种判断椭圆偏振光旋转方向的常用方法。

它利用偏振矢量的模和相位来进行拟合，模值与偏振比值的变化，可以得出椭圆偏振光的旋转方向。

它的优点在于能够计算出椭圆偏振光的精确旋转方向，而且可以基于拟合的数值进行精细的调整，可以得出更为准确的旋转方向。

最后，自相关法也是判断椭圆偏振光旋转方向的常见方法。

它将椭圆偏振光中的线性偏振分量与椭圆偏振分量分别进行相关性分析，从而判断椭圆偏振光的旋转方向。

它的优点在于可以较快捷地对椭圆偏振光进行旋转方向判断，不会有太多的数学计算，在实际计算时，也可以节约大量的时间。

综上所述，坐标变换法、拟合法和自相关法等，是目前应用较广泛的判断椭圆偏振光旋转方向的三大常用方法，它们各有优缺点，在实际应用中，要根据实际需要，灵活选择和应用。
