倒吊桶疏水阀与浮球式疏水阀性能比较

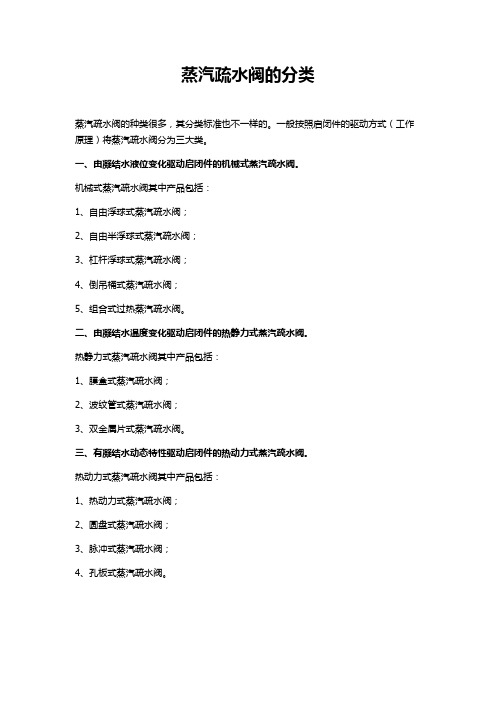

蒸汽疏水阀的分类蒸汽疏水阀的种类很多，其分类标准也不一样的。

一般按照启闭件的驱动方式（工作原理）将蒸汽疏水阀分为三大类。

一、由凝结水液位变化驱动启闭件的机械式蒸汽疏水阀。

机械式蒸汽疏水阀其中产品包括：1、自由浮球式蒸汽疏水阀；2、自由半浮球式蒸汽疏水阀；3、杠杆浮球式蒸汽疏水阀；4、倒吊桶式蒸汽疏水阀；5、组合式过热蒸汽疏水阀。

二、由凝结水温度变化驱动启闭件的热静力式蒸汽疏水阀。

热静力式蒸汽疏水阀其中产品包括：1、膜盒式蒸汽疏水阀；2、波纹管式蒸汽疏水阀；3、双金属片式蒸汽疏水阀。

三、有凝结水动态特性驱动启闭件的热动力式蒸汽疏水阀。

热动力式蒸汽疏水阀其中产品包括：1、热动力式蒸汽疏水阀；2、圆盘式蒸汽疏水阀；3、脉冲式蒸汽疏水阀；4、孔板式蒸汽疏水阀。

机械式蒸汽疏水阀机械式蒸汽疏水阀又名浮子式蒸汽疏水阀，是利用凝结水与蒸汽的密度差，通过凝结水液位变化，使浮子升降带动阀瓣开启或关闭，达到阻汽排水的目的。

机械式蒸汽疏水阀的过冷度小，不受工作压力和温度变化的影响，有水即排，加热设备里不存水，能使加热设备达到最佳换热效率。

最大背压率为80%，工作效率高，是生产工艺加热设备最理想的疏水阀。

机械式蒸汽疏水阀分为自由浮球式蒸汽疏水阀、自由半浮球式蒸汽疏水阀、杠杆浮球式蒸汽疏水阀、倒吊桶式蒸汽疏水阀、组合式过热蒸汽疏水阀。

下面我们就讲讲各种蒸汽疏水阀的工作原理。

1、自由浮球式蒸汽疏水阀自由浮球式蒸汽疏水阀的结构简单，内部只有一个活动部件，精细研磨的不锈钢空心浮球，既是浮子又是启闭件，无易损零件，使用寿命很长，YQ疏水阀内部带有Y 系列自动排空气装置，非常灵敏，能自动排空气，工作质量高。

设备刚启动工作时，管道内的空气经过Y系列自动排空气装置排出，低温凝结水进入疏水阀内，凝结水的液位上升，浮球上升，阀门开启，凝结水迅速排出，蒸汽很快进入设备，设备迅速升温，Y系列自动排空气装置的感温液体膨胀，自动排空气装置关闭。

疏水阀开始正常工作，浮球随凝结水液位升降，阻汽排水。

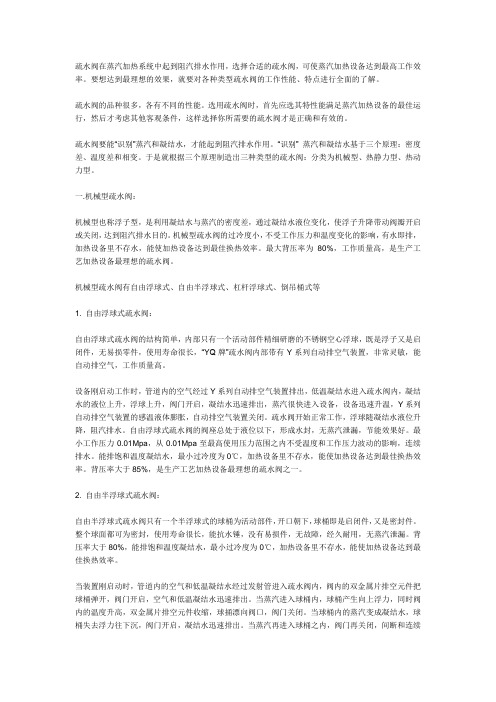

疏水阀在蒸汽加热系统中起到阻汽排水作用，选择合适的疏水阀，可使蒸汽加热设备达到最高工作效率。

要想达到最理想的效果，就要对各种类型疏水阀的工作性能、特点进行全面的了解。

疏水阀的品种很多，各有不同的性能。

选用疏水阀时，首先应选其特性能满足蒸汽加热设备的最佳运行，然后才考虑其他客观条件，这样选择你所需要的疏水阀才是正确和有效的。

疏水阀要能“识别”蒸汽和凝结水，才能起到阻汽排水作用。

“识别” 蒸汽和凝结水基于三个原理：密度差、温度差和相变。

于是就根据三个原理制造出三种类型的疏水阀：分类为机械型、热静力型、热动力型。

一.机械型疏水阀：机械型也称浮子型，是利用凝结水与蒸汽的密度差，通过凝结水液位变化，使浮子升降带动阀瓣开启或关闭，达到阻汽排水目的。

机械型疏水阀的过冷度小，不受工作压力和温度变化的影响，有水即排，加热设备里不存水，能使加热设备达到最佳换热效率。

最大背压率为80%，工作质量高，是生产工艺加热设备最理想的疏水阀。

机械型疏水阀有自由浮球式、自由半浮球式、杠杆浮球式、倒吊桶式等1. 自由浮球式疏水阀：自由浮球式疏水阀的结构简单，内部只有一个活动部件精细研磨的不锈钢空心浮球，既是浮子又是启闭件，无易损零件，使用寿命很长，“YQ牌”疏水阀内部带有Y系列自动排空气装置，非常灵敏，能自动排空气，工作质量高。

设备刚启动工作时，管道内的空气经过Y系列自动排空气装置排出，低温凝结水进入疏水阀内，凝结水的液位上升，浮球上升，阀门开启，凝结水迅速排出，蒸汽很快进入设备，设备迅速升温，Y系列自动排空气装置的感温液体膨胀，自动排空气装置关闭。

疏水阀开始正常工作，浮球随凝结水液位升降，阻汽排水。

自由浮球式疏水阀的阀座总处于液位以下，形成水封，无蒸汽泄漏，节能效果好。

最小工作压力0.01Mpa，从0.01Mpa至最高使用压力范围之内不受温度和工作压力波动的影响，连续排水。

能排饱和温度凝结水，最小过冷度为0℃，加热设备里不存水，能使加热设备达到最佳换热效率。

倒吊桶和浮球疏水器的原理(二)
倒吊桶和浮球疏水器的原理
简介
•倒吊桶和浮球疏水器是常见的水控制装置，广泛应用于各个领域。

•本文将从浅入深地解释倒吊桶和浮球疏水器的原理，帮助读者更好地理解它们的工作机制。

倒吊桶原理
1.倒吊桶是一种用于控制液体流量的装置。

2.它由一个桶和一个带有孔洞的管道构成。

3.当液体注入桶中时，桶内液位上升，直到达到管道的孔洞。

4.此时，液体开始从孔洞中流出，并形成一个贯通桶和孔洞的液流
通道。

5.当液体流出桶时，桶内的压力减小，导致液位下降。

6.当液位低于孔洞时，液流通道被封闭，液体停止流出。

浮球疏水器原理
1.浮球疏水器也是一种控制液体流量的装置，适用于水槽、水箱等
容器。

2.它由一个浮球和一个阀门组成。

3.浮球通过一个杆连接到阀门。

4.当容器内液位上升到一定高度时，浮球也随之上升。

5.浮球的上升会拉动杆，使阀门关闭。

6.当容器内液位下降时，浮球也随之下降。

7.浮球的下降会释放杆，使阀门打开。

8.阀门的开闭控制了液体的流入和流出，从而实现了液位的控制。

总结
•倒吊桶和浮球疏水器都是通过液位的变化来控制液体流动的装置。

•倒吊桶通过液位的升降来打开或关闭流通通道。

•浮球疏水器通过浮球的上下运动来打开或关闭阀门。

•这两种装置在水控制领域起着重要的作用，应用广泛。

以上就是倒吊桶和浮球疏水器的原理，希望通过本文的解释，读
者能更好地理解它们的工作机制。

疏水阀的分类与工作原理及特点疏水阀在蒸汽加热系统中起到阻汽排水作用，选择合适的疏水阀，可使蒸汽加热设备达到最高工作效率。

要想达到最理想的效果，就要对各种类型疏水阀的工作性能、特点进行全面的了解。

疏水阀的品种很多，各有不同的性能。

选用疏水阀时，首先应选其特性能满足蒸汽加热设备的最佳运行，然后才考虑其他客观条件，这样选择你所需要的疏水阀才是正确和有效的。

疏水阀要能“识别"蒸汽和凝结水，才能起到阻汽排水作用。

“识别" 蒸汽和凝结水基于三个原理：密度差、温度差和相变。

于是就根据三个原理制造出三种类型的疏水阀：分类为机械型疏水阀、热静力型疏水阀、热动力型疏水阀。

一、机械型疏水阀机械型也称浮子型，是利用凝结水与蒸汽的密度差，通过凝结水液位变化，使浮子升降带动阀瓣开启或关闭，达到阻汽排水目的。

机械型疏水阀的过冷度小，不受工作压力和温度变化的影响，有水即排，加热设备里不存水，能使加热设备达到最佳换热效率。

最大背压率为80%，工作质量高，是生产工艺加热设备最理想的疏水阀。

机械型疏水阀又可分为自由浮球式疏水阀、自由半浮球式疏水阀、杆浮球式疏水阀、倒吊桶式等1、自由浮球式疏水阀自由浮球式疏水阀的结构简单，内部只有一个活动部件精细研磨的不锈钢空心浮球，既是浮子又是启闭件，无易损零件，使用寿命很长，疏水阀内部带有Y系列自动排空气装置，非常灵敏，能自动排空气，工作质量高。

设备刚启动工作时，管道内的空气经过Y系列自动排空气装置排出，低温凝结水进入疏水阀内，凝结水的液位上升，浮球上升，阀门开启，凝结水迅速排出，蒸汽很快进入设备，设备迅速升温，Y系列自动排空气装置的感温液体膨胀，自动排空气装置关闭。

疏水阀开始正常工作，浮球随凝结水液位升降，阻汽排水。

自由浮球式疏水阀的阀座总处于液位以下，形成水封，无蒸汽泄漏，节能效果好。

最小工作压力0.01Mpa，从0.01Mpa至最高使用压力范围之内不受温度和工作压力波动的影响，连续排水。

倒吊桶和浮球疏水器的原理(一)倒吊桶和浮球疏水器的原理•概述•倒吊桶原理–什么是倒吊桶？–倒吊桶的结构–倒吊桶的原理•浮球疏水器原理–什么是浮球疏水器？–浮球疏水器的结构–浮球疏水器的原理•比较倒吊桶和浮球疏水器•结论概述倒吊桶和浮球疏水器作为常见的疏水装置，在实际生活中起到了重要的作用。

它们通过特定的原理来控制液体的流动，达到排水的目的。

本文将分别解释倒吊桶和浮球疏水器的原理，并对它们进行比较。

倒吊桶原理什么是倒吊桶？倒吊桶是一种倒置悬挂放水的容器，常见于天花板上。

它通过自身的结构，实现了自动控制水位的功能。

倒吊桶的结构倒吊桶通常由一个漏斗形的底部和一个固定在顶部的水箱组成。

底部的漏斗形状使得倒吊桶能够收集和排水。

水箱的作用是控制水位，以保持一定的液体高度。

倒吊桶的原理倒吊桶的原理是基于液体的重力和气压原理。

当水箱中的水位低于一定高度时，由于重力的作用，水会从倒吊桶底部的漏斗处流出。

而当水位升高到一定高度时，水的重力无法克服外部空气的压力，水流将停止。

因此，倒吊桶通过控制水箱中的水位，实现了自动控制水流的目的，保持一定的液体高度。

浮球疏水器原理什么是浮球疏水器？浮球疏水器是一种常见的控制液位的装置，常用于水箱、马桶等设备中。

它利用浮球与阀门的联动，来控制液体的进出。

浮球疏水器的结构浮球疏水器通常由浮球、阀门和控制杆组成。

浮球连接在控制杆的一端，而另一端与阀门相连。

浮球疏水器的原理浮球疏水器的原理是基于浮力和液体压力的平衡。

当液位下降时，浮球下沉，控制杆带动阀门打开，允许液体进入。

当液位上升时，浮球上浮，控制杆带动阀门关闭，阻止液体进入。

通过不断调整浮球的位置，浮球疏水器能够控制液体的进出，以维持一定的液位。

比较倒吊桶和浮球疏水器•结构：倒吊桶由底部漏斗和水箱组成，浮球疏水器由浮球、阀门和控制杆组成。

•原理：倒吊桶通过重力和气压控制水位，浮球疏水器利用浮力和液体压力平衡控制液位。

•使用场景：倒吊桶常用于天花板上的排水，浮球疏水器常用于水箱、马桶等设备中的液位控制。

倒吊桶式疏水阀倒吊桶式疏水阀是一种常见的工业设备，用于控制管道系统中的水位，确保正常的流量和压力。

它的设计原理和工作方式使其在各种工业应用中非常重要。

本文将介绍倒吊桶式疏水阀的工作原理、结构特点和应用场景。

一、工作原理倒吊桶式疏水阀是利用水位的差异来实现自动排水的阀门。

当管道系统中积水过多时，疏水阀会打开，将多余的水排出，以保持系统的正常运行。

疏水阀通过一个浮球装置来感应水位的变化，并控制阀门的开关。

当水位上升到一定程度时，浮球会随之上升，将阀门打开。

此时，管道中的水会流出，降低水位。

当水位降低到一定程度时，浮球会下降，阀门关闭，停止排水。

通过这种方式，倒吊桶式疏水阀能够自动控制水位，确保管道系统的正常运行。

二、结构特点倒吊桶式疏水阀有以下几个结构特点：1. 阀体：疏水阀的主体部分是一个倒吊的桶状结构，具有较大的容量，便于储存和排放水流。

阀体一般由金属材料制成，具有较高的强度和耐腐蚀性。

2. 浮球装置：浮球是疏水阀的核心组件，用于感应水位的变化并控制阀门的开关。

浮球通常由轻质材料制成，如塑料或钢材，具有良好的浮力和稳定性。

3. 排水口：疏水阀上设有一个排水口，用于将多余的水排出。

排水口的设计通常考虑了流量和压力的要求，以确保有效的排水性能。

4. 导流管：为了控制水流的方向和流速，疏水阀上通常配备有导流管。

导流管的形状和长度可以根据具体的应用需求进行定制。

三、应用场景倒吊桶式疏水阀在工业领域有广泛的应用，特别是在以下场景中：1. 蒸汽系统：倒吊桶式疏水阀经常用于蒸汽系统中，将多余的凝结水排出，以保持系统的正常运行。

它可以在蒸汽管道和设备中起到良好的排水效果，避免水锤和其他问题的发生。

2. 水处理：在水处理领域，倒吊桶式疏水阀用于排放过滤或分离设备中的废水。

它可以有效地控制废水的排放量和时间，确保废水处理系统的稳定性和高效性。

3. 空调系统：空调系统中的冷凝水会积聚在管道中，如果不及时排出，就会导致系统堵塞和损坏。

机械型疏水器的工作原理和适用范围机械型疏水器的工作原理是蒸汽和冷凝水密度不同，而产生浮力。

而浮力的变化带动浮筒或浮球的升降，从而控制与浮球或浮筒连接的阀芯远离或靠近阀座，从而控制蒸汽疏水阀的开关。

机械型疏水阀依据不同的结构而分为倒置桶疏水器和杠杆浮球疏水器、自由浮球疏器。

杠杆浮球式蒸汽疏水阀是利用冷凝水和蒸汽的密度不同，通过浮球产生浮力带动启闭，从而疏水阀的开关。

冷凝水的浮力使得阀门打开，但是蒸汽的压力使得失去浮力的阀门关闭由于这类型的疏水阀本身不能区分空气和蒸汽为了避免疏水阀气锁，在疏水阀的顶部留有放气孔，以便启机时及时排除空气等不凝性气体。

杠杆浮球式疏水阀安装了内置的自动排气阀，其低压应用使用了和热静力疏水阀一样的压力平衡式液囊元件，高压应用采用了和双金属疏水阀一样的双金属元件，自动排空气阀安装在蒸汽空间，冷凝水平面之上。

起机时不凝性气体排尽空气后关闭，直到运行中有空气或其他不凝结性气体积聚，并且汽/气混合物温度下降后，重新打开。

在冷态起机阶段，热静力排空阀还可以显著增加冷凝水的排量。

热静力排气阀一直是一个脆弱点，很容易受到系统中水锤和腐蚀的破坏。

也容易受凝结水垢的影响而无法完全关闭。

冷凝水到达疏水阀，浮球升起，疏水阀打开。

热态冷凝水使排气阀关闭。

冷凝水以饱和温度排出。

蒸汽到达疏水阀，浮球下沉，阀门关闭。

由杠杆浮球式蒸汽疏水阀的工作原理和结构可以看到，浮球疏水阀具备在饱和温度下连续排放冷凝水，能适应高低负荷的变化，不受压力变化的影响。

浮球带动杠杆机构，反应灵敏，有水就排。

浮球疏水阀的缺点也是非常明显的，疏水阀密封功能的水封很小，负载变化时容易连汽带水一起排出；体积较大，对安装空间和方位有一定要求；下排水设计，容易受污垢侵扰；阀芯阀座浸没在冷凝水中，容易被腐蚀；在严寒环境中使用，必须考虑冰冻影响而自由浮球疏水器完全依赖一个自由旋转的浮球对冷凝水的浮力来控制疏水阀的开关。

自由浮球本身既是疏水阀开关的控制器，也是疏水阀开关的执行器。

疏水阀工作性能比较浮球式疏水阀与倒吊桶式疏水阀工作性能和使用寿命的比较浮球式疏水阀和倒吊桶式疏水阀都属机械型疏水阀。

它们是根据凝结水和蒸汽的密度差来工作的，过冷度比较小，适用于生产工艺加热设备的疏水。

①、浮球式疏水阀的最小过冷度为0℃，能排饱和温度凝结水，①、倒吊桶式疏水阀的最小过冷度为3～5℃，间有水即排，连续排水。

设备里不存水，能使加热设备达到最断排水。

佳换热效果。

②、自由浮球式疏水阀只有一个高精密度研磨浮球为活动部②、倒吊桶式疏水阀的阀芯与阀座的接触面工作件，工作时浮球漂在液面上。

凝结水少时，浮球随液位下降，频繁，开关一次碰撞一下，磨损比较快，连在疏水阀前后的压差下，浮球漂向阀座，封住阀孔。

浮球整接件比较多，使用寿命一般为1～2年。

个球面都可为密封面，没有集中磨损。

质量好的自由浮球式疏水阀使用寿命能达到10年以上。

③、自由浮球式疏水阀必须带有自动排空气装置才能避免管③、倒吊桶式疏水阀的吊桶是开口的，所以不怕网气阻，防止水击。

水击。

④、自由浮球式疏水阀最小工作压力0.01Mpa,从0.01Mpa到④、倒吊桶式疏水阀工作压力小于1公斤的情况最高工作压力范围之内都能正常工作，灵敏度非常好，工作下，阀门关闭不好，会出现跑气，工作压力质量高。

低的情况不适合选用。

⑤、浮球式疏水阀是连续排水，正常选用倍率1.5倍以上就⑤、倒吊桶式疏水阀间断排水，排水速度慢，选能达到排量要求。

杠杆浮球式疏水阀利用杠杆原理能做成特用倍率最小要大于3倍以上才能满足工艺要大排量疏水阀，最大疏水量能达到100吨。

求。

倒吊桶式疏水阀因受到体积的限制，不可能做成很大的排水量。

膜盒式疏水阀与双金属片疏水阀工作性能和使用寿命的比较膜盒式疏水阀和双金属片疏水阀同属于热静力型疏水阀，是利用蒸汽和凝结水的温差引起感温元件的变形或膨胀带动阀心启闭阀门。

热静力型疏水阀一般过冷度为15℃～40℃，它能利用凝结水的一部分显热，节能效果好。

是蒸汽管道、伴热管线、采暖设备、温度要求不高的小型加热设备上，最理想的疏水阀。

疏水阀的选型与安装一、疏水阀分类与工作原理疏水器按工作原理一般可分为三种类型：机械型、热静力型、热动力型。

疏水器性能比较表。

1、机械型1）自由浮球式蒸汽疏水阀自由浮球式蒸汽疏水阀利用浮力原理，浮球根据凝结水量的多少，随水位的变化而作升降，自动调节阀座孔的开度，连续排放凝结水，当凝结水停止进入时，浮球降的底部，回到关闭位置，排水停止，由于排水阀座孔总是在凝结水位以下，形成水封、水、气自然分离，达到无蒸汽泄漏。

2）倒吊桶式疏水阀倒吊桶式疏水阀内部是一个倒吊桶为液位敏感件，吊桶开口向下，倒吊桶连接杠杆带动阀心开闭阀门。

倒吊桶式疏水阀能排空气，不怕水击，抗污性能好。

过冷度小，漏汽率小于3%，最大背压率为75%，连接件比较多，灵敏度不如自由浮球式疏水阀。

因倒吊桶式疏水阀是靠蒸汽向上浮力关闭阀门，工作压差小于0.1MPA时，不适合选用。

2、热静力型1）双金属片式蒸汽疏水阀双金属片式疏水阀是由双金属片感温元件带动阀心进行开关阀门。

当装置刚起动时，管道出现低温冷凝水，双金属片是平展的，阀芯在弹簧的弹力下处于开启位置。

当冷凝水温度渐渐升高，双金属片感温元件开始弯曲变形，并把阀心推向关闭位置。

在冷凝水达到饱和温度之前，疏水阀完全关闭。

阀前始终存有高温凝结水，无蒸汽泄漏，节能效果好。

2）膜盒式蒸汽疏水阀膜盒式蒸汽疏水阀的主要动作元件是金属膜盒，内充一种气化温度比水的饱和温度低的液体。

装置刚起动时，管道出现低温冷凝水，膜盒内的液体处于冷凝状态。

阀门处于开启位置。

当冷凝水温度渐渐升高，膜盒内充液开始蒸发，膜盒内压力上升，膜片带动阀心向关闭方向移动，在冷凝水达到饱和温度之前，疏水阀完全关闭，膜盒随蒸汽温度变化控制阀门开关，起到阻汽排水作用。

3、热动力型热动力式疏水阀是一种非常结实且工作方式简单的疏水阀（下图为圆盘式）。

这种疏水阀靠闪蒸蒸汽经过疏水阀时产生的动力作用工作。

在启动阶段，由于压力的作用，碟片被顶起，冷凝水和空气越过内侧阀座经碟片下部从外围出口的三个小孔排出。

疏水阀的选择：如何为特定系统挑选合适的型号最近一个辽宁的我司合伙人牵线介绍的一个工业项目中，甲方着重提到了关于疏水阀的选择，其实疏水阀在工业系统中扮演着至关重要的角色，它们负责排除蒸汽系统中的凝结水和其他不凝结气体，同时防止蒸汽泄漏。

选择合适的疏水阀对于确保系统效率、节约能源和延长设备寿命至关重要。

北高科阀门将在本文探讨如何为特定系统挑选合适的疏水阀型号，包括疏水阀的类型、特点以及选型时需要考虑的因素。

疏水阀的类型与特点疏水阀根据工作原理不同，可以分为以下几种类型：1. 浮球式疏水阀 (FT)：利用蒸汽和冷凝水的密度差来操作，能够在冷凝水负荷变化时有效工作，不受操作压力骤然变化的影响。

适用于热交换器、汽水分离器和夹层锅等设备，能够在起机阶段迅速排放空气，加速系统升温。

2. 热动力式疏水阀 (TD)：结合了安全可靠、结构简单和效率高的特点，最大工作压力可达250bar g。

适用于需要在饱和温度及时排放冷凝水的关键换热设备，如蒸馏器、蒸发器等不带调节阀的加热器。

3. 倒吊桶式疏水阀 (IB)：机械式疏水阀中较为坚固的，感应冷凝水和蒸汽之间的密度差来进行工作。

适用于室外储油槽加热等场合，能够防止油槽结冻。

4. 压力平衡式疏水阀 (BPT)：适用于伴热管线，能够保持在低于饱和蒸汽温度以下某个温度，确保所有可用的潜热和冷凝水中一些显热传递给产品。

5. 双金属式疏水阀 (SM)：排放低于饱和温度的冷凝水，能利用冷凝水中的部分显热，适用于能充分利用蒸汽显热的设备。

北高科阀门的合伙人招募计划长期开展中，如果您在您当地或者某个工业园区有一些较好的人脉资源欢迎成为我司合伙人，合作共赢。

加☆☆号北高科阀门疏水阀选型考虑因素选择合适的疏水阀时，需要考虑以下几个关键因素：1. 系统压力和温度：疏水阀必须能够承受系统的最大工作压力和温度，同时考虑背压和冷凝水流量以确定疏水阀的口径大小和型号。

2. 冷凝水排量：根据设备的冷凝水排量需求，选择能够满足要求的疏水阀型号。
