MAX6675的温度传感器报告

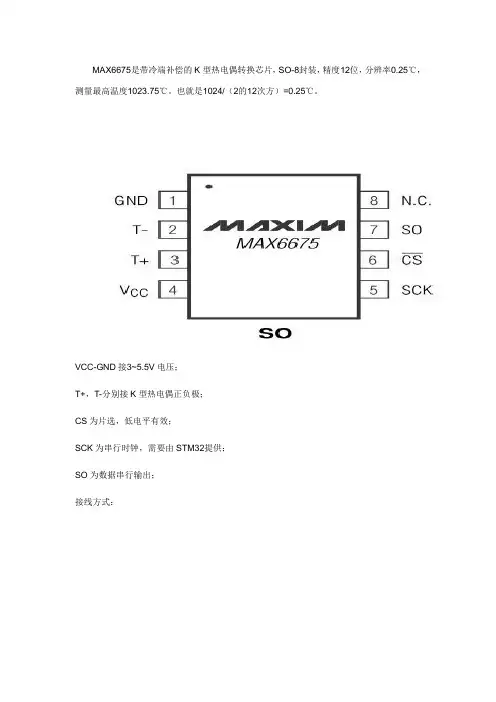

MAX6675是带冷端补偿的K型热电偶转换芯片，SO-8封装，精度12位，分辨率0.25℃，测量最高温度1023.75℃。

也就是1024/（2的12次方）=0.25℃。

VCC-GND接3~5.5V电压；T+，T-分别接K型热电偶正负极；CS为片选，低电平有效；SCK为串行时钟，需要由STM32提供；SO为数据串行输出；接线方式：MAX6675的输出方式是单片机输入时钟脉冲，MAX6675在时钟的下跳沿在SO管脚上输出数据。

在数据手册第5页有时序说明，在6页有时序图，时序说明和时序图有差别。

本人在读取数据过程中，发现按照时需说明操作，是正确的；而按时序图操作读取的数据有错误。

MAX6675每次输出一共是16位数据，第一位也就是D15，是虚拟位；D14-D3，是12位的温度MSB-LSB，也就是高位在前地位在后；D2是一个标志，正常为0，一旦热电偶开路，则为1；D1是ID，通常为0，不懂啥意思，反正我不管怎样读都为0；D0是三态输出。

Force CS low to output the first bit on the SO pin. Acomplete serial interface read requires 16 clock cycles.Read the 16 output bits on the falling edge of the clock.The first bit, D15, is a dummy sign bit and is alwayszero. BitsD14–D3 contain the converted temperature inthe order of MSB to LSB. Bit D2 is normally low andgoes high when the thermocouple input is open. D1 islow to provide a device ID for the MAX6675 and bit D0 is three-state.以上是时序说明，说的是在CS=0时，第一位就输出了，可以直接读取，不需要时钟，也就是读取16位数据只需要15个时钟；而时序图说的是CS=0之后，需要在第一个时钟下降沿读取第一位数据，也就是16位数据16个时钟；据我的实验，第一个数据不需要时钟，如果输出时钟，则所有数据左移一位。

图3MAX6675的引脚图在测控系统中，用传统手工方法和测量手段测量温度，不仅精度低，速度慢，可靠性差，而且测量时耗费人力。

扩展一块或多块A ／D 采集卡，虽然可以快速、精确、可靠地进行测量，但是在模拟量较少或是温度等缓变信号场合，采用总线型A ／D 卡并不是最合适、最经济的方案。

考虑到为了克服这些缺点，选择一种新的电平转换装置是非常有必要的。

MAX6675的出现解决了这一问题。

MAX6675是一复杂的单片热电偶数字转换器，内部具有信号调节放大器、12位的模拟／数字化热电偶转换器、冷端补偿这种传感和校正、数字控制器、1个SPI 兼容接口和1个相关的逻辑控制。

因此采用这种装置是最经济实用的选择。

1基于MAX6675的温度采集系统的总体设计本设计是以单片机为核心的最小温度采集系统。

它主要是采用热敏传感器采集温度并进行信号处理。

再经过A ／D 转换电路转换成数字信号后，送给单片机进行信号处理与计算。

计算的结果从显示台上显示出来。

在设计中，还采用了一个小键盘，小键盘的主要功能是预设一个过热超温或低温报警的检测值。

设计思路可参见图1温度采集系统的方框图。

本设计中模块的功能如下：MAX6675模块：用自带的热电偶将被测温度量经过温度传感器转换为供给内置的A ／D 转换器的电量，然后用内置的A ／D转换器将电量转换成可供单片机识别接收的二进制数值。

单片机：对接收到的二进制数值按照设计目的进行相应的处理。

显示器：是将采集到的温度并经过单片机的处理完毕后的结果显示出来，让人们能看到此时此处的温度值。

小键盘：预设温度限定值。

报警器：当温度超出限定值时发出特定频率的声音来提醒人们。

2系统的连接图2由MAX6675构成的测温系统电路框图由MAX6675构成的测温系统电路框图如图2所示。

K 型热电偶接在MAX6675的T＋、T－端，热电偶的冷端接地。

主机选用AT89C51单片机，MAX6675作为从机，从8951的P1．1端口给MAX6675发送串行时钟，P1．0端口用来接收MAX6675输出的温度数据。

k.error = 0;
}
//拉高
HAL_GPIO_WritePin（K_PORT，K_CS，GPIO_PIN_SET）;
return k;
}
使用一个结构体，返回K的状态和读数。
因为热电偶是电阻测量，因此热电偶和MAX6675之间的连接必须可靠，
连接处的电阻会影响读数。
端口定义根据实际进行修改，这里使用了spi2
［cpp］view plain copபைடு நூலகம்/*
*
* max667.h
*/
#ifndef _MAX6675_H
#define _MAX667_H
#include stm32f1xx_hal.h
#include pinname.h
#define K_PORT GPIOC
typedef struct {
int16_t v;
int8_t error;
}K_Value;
K_Value read_k（void）;
#endif
不考虑前导D15，只是直接读。
［cpp］view plain copy/*
* max6675.c
*
*/
#include max6675.h
extern SPI_HandleTypeDef hspi2;
12位，换算。

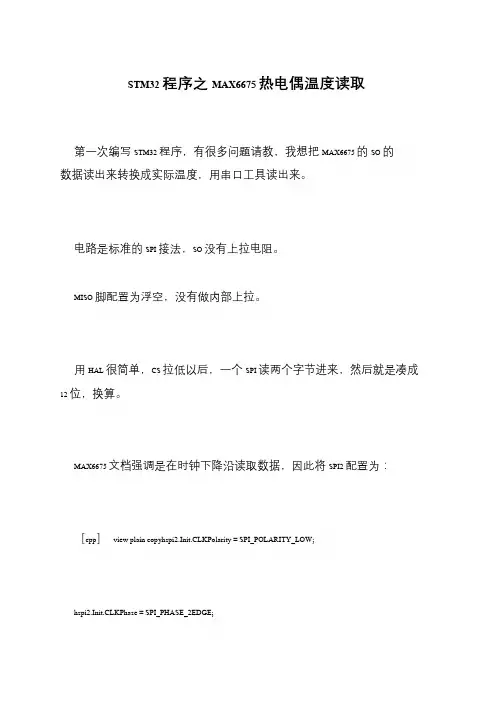

MAX6675文档强调是在时钟下降沿读取数据，因此将SPI2配置为：
［cpp］view plain copyhspi2.Init.CLKPolarity = SPI_POLARITY_LOW;
hspi2.Init.CLKPhase = SPI_PHASE_2EDGE;
hspi2.Init.BaudRatePrescaler = SPI_BAUDRATEPRESCALER_128;

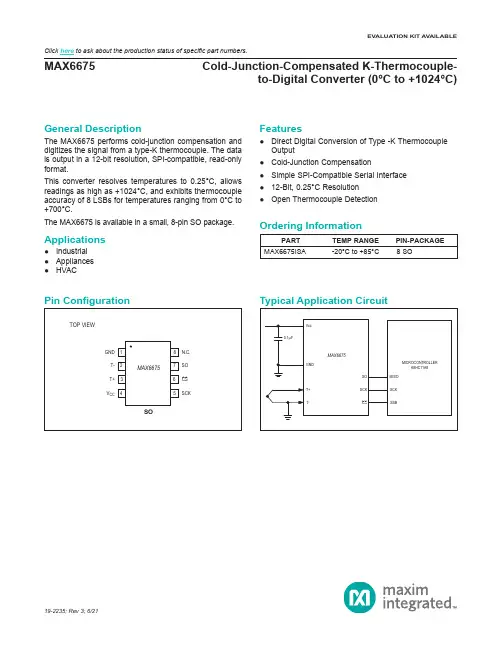

General DescriptionThe MAX6675 performs cold-junction compensation and digitizes the signal from a type-K thermocouple. The data is output in a 12-bit resolution, SPI-compatible, read-only format.This converter resolves temperatures to 0.25°C, allows readings as high as +1024°C, and exhibits thermocouple accuracy of 8 LSBs for temperatures ranging from 0°C to +700°C.The MAX6675 is available in a small, 8-pin SO package.Applications●Industrial ●Appliances ●HVACFeatures●Direct Digital Conversion of Type -K ThermocoupleOutput ●Cold-Junction Compensation●Simple SPI-Compatible Serial Interface ●12-Bit, 0.25°C Resolution ●Open Thermocouple DetectionPART TEMP RANGE PIN-PACKAGE MAX6675ISA-20°C to +85°C8 SOMAX6675Cold-Junction-Compensated K-Thermocouple-to-Digital Converter (0°C to +1024°C)19-2235; Rev 3; 6/21Ordering InformationEVALUATION KIT AVAILABLEClick here to ask about the production status of specific part numbers.Supply Voltage (V CC to GND) ............................... -0.3V to +6V SO, SCK, CS , T-, T+ to GND .....................-0.3V to V CC + 0.3V SO Current ....................................................................... 50mA ESD Protection (Human Body Model) .......................... ±2000V Continuous Power Dissipation (T A = +70°C)8-Pin SO (derate 5.88mW/°C above +70°C) ............. 471mW Operating Temperature Range ..........................-20°C to +85°CStorage Temperature Range ...........................-65°C to +150°C Junction Temperature .................................................... +150°C SO PackageVapor Phase (60s) . .....................................................+215°C Infrared (15s) ..............................................................+220°C Lead Temperature (soldering, 10s) ............................... +300°C(V CC = +3.0V to +5.5V, T A = -20°C to +85°C, unless otherwise noted. Typical values specified at +25°C.) (Note 1)PARAMETERSYMBOLCONDITIONSMINTYP MAX UNITSTemperature ErrorT THERMOCOUPLE = +700°C,T A = +25°C (Note 2)V CC = +3.3V -5+5LSBV CC = +5V -6+6T THERMOCOUPLE = 0°C to +700°C, T A = +25°C (Note 2)V CC = +3.3V -8+8V CC = +5V -9+9T THERMOCOUPLE = +700°Cto +1000°C, T A = +25°C (Note 2)V CC = +3.3V -17+17V CC = +5V-19+19Thermocouple Conversion Constant10.25µV/LSB Cold-JunctionCompensation Error T A = -20°C t o +85°C (Note 2)V CC = +3.3V -3.0+3.0°C V CC= +5V-3.0+3.0Resolution0.25°C Thermocouple Input Impedance 60k W Supply Voltage V CC 3.05.5V Supply CurrentI CC0.7 1.5mA Power-On Reset Threshold V CC rising12 2.5V Power-On Reset Hysteresis 50mV Conversion Time (Note 2)0.170.22sSERIAL INTERFACE Input Low Voltage V IL 0.3 x V CCV Input High Voltage V IH 0.7 x V CCV Input Leakage Current I LEAK V IN = GND or V CC±5µA Input CapacitanceC IN5pFto-Digital Converter (0°C to +1024°C)Electrical CharacteristicsStresses beyond those listed under “Absolute Maximum Ratings” may cause permanent damage to the device. These are stress ratings only, and functional operation of the device at these or any other conditions beyond those indicated in the operational sections of the specifications is not implied. Exposure to absolute maximum rating conditions for extended periods may affect device reliability.Absolute Maximum RatingsNote 1: All specifications are 100% tested at T A = +25°C. Specification limits over temperature (T A = T MIN to T MAX ) are guaranteedby design and characterization, not production tested.Note 2: Guaranteed by design. Not production tested.(V CC = +3.3V, T A = +25°C, unless otherwise noted.)(V CC = +3.0V to +5.5V, T A = -20°C to +85°C, unless otherwise noted. Typical values specified at +25°C.) (Note 1)PARAMETERSYMBOL CONDITIONSMIN TYPMAXUNITS Output High Voltage V OH I SOURCE = 1.6mA V CC - 0.4V Output Low Voltage V OLI SINK = 1.6mA0.4VTIMINGSerial Clock Frequency f SCL 4.3MHz SCK Pulse High Width t CH 100ns SCK Pulse Low Width t C L 100ns CSB Fall to SCK Rise t CSS C L = 10pF 100ns CSB Fall to Output Enable t DV C L = 10pF 100ns CSB Rise to Output Disable t TR C L = 10pF 100ns SCK Fall to Output Data Validt DOC L = 10pF100ns-50510-103050OUTPUT CODE ERROR vs. VOLTAGE DIFFERENTIALM A X 6675 t o c 02VOLTAGE DIFFERENTIAL (mV)O U T P U T C O D E E R R O R (L S B )1020401086420451530607590OUTPUT CODE ERROR vs. AMBIENT TEMPERATUREM A X 6675 t o c 01TEMPERATURE (°C)O U T P U T C O D E E R R O R (L S B )to-Digital Converter (0°C to +1024°C)Typical Operating CharacteristicsElectrical Characteristics (continued)Detailed DescriptionThe MAX6675 is a sophisticated thermocouple-to-digi- tal converter with a built-in 12-bit analog-to-digital con-verter (ADC). The MAX6675 also contains cold-junction compensation sensing and correction, a digital con- troller, an SPI-compatible interface, and associated control logic.The MAX6675 is designed to work in conjunction with an external microcontroller (µC) or other intelligence in ther-mostatic, process-control, or monitoring applications. Temperature ConversionThe MAX6675 includes signal-conditioning hardware to convert the thermocouple’s signal into a voltage compat-ible with the input channels of the ADC. The T+and T- inputs connect to internal circuitry that reduces the intro- duction of noise errors from the thermocouple wires. Before converting the thermoelectric voltages into equivalent temperature values, it is necessary to com-pensate for the difference between the thermocouple cold-junction side (MAX6675 ambient temperature) and a 0°C virtual reference. For a type-K thermocouple, the voltage changes by 41µV/°C, which approximates the thermocouple characteristic with the following linear equation:V OUT = (41µV / °C) x (T R - T AMB)Where:V OUT is the thermocouple output voltage (µV).T R is the temperature of the remote thermocouple junc-tion (°C).T AMB is the ambient temperature (°C).Cold-Junction CompensationThe function of the thermocouple is to sense a differ- ence in temperature between two ends of the thermo- couple wires. The thermocouple’s hot junction can be read from 0°C to +1023.75°C. The cold end (ambi-ent temperature of the board on which the MAX6675 is mounted) can only range from -20°C to +85°C. While the temperature at the cold end fluctuates, the MAX6675 continues to accurately sense the tempera- ture difference at the opposite end.The MAX6675 senses and corrects for the changes in the ambient temperature with cold-junction compen-sation. The device converts the ambient temperature reading into a voltage using a temperature-sensing diode. To make the actual thermocouple temperature measurement, the MAX6675 measures the voltage from the thermocouple’s output and from the sensing diode. The device’s internal circuitry passes the diode’s volt- age (sensing ambient temperature) and thermocouple voltage (sensing remote temperature minus ambient temperature) to the conversion function stored in the ADC to calculate the thermocouple’s hot-junction tem-perature.Optimal performance from the MAX6675 is achieved when the thermocouple cold junction and the MAX6675 are at the same temperature. Avoid placing heat-gen-erating devices or components near the MAX6675 because this may produce cold-junction-related errors. DigitizationThe ADC adds the cold-junction diode measurement with the amplified thermocouple voltage and reads out the 12-bit result onto the SO pin. A sequence of all zeros means the thermocouple reading is 0°C. A sequence of all ones means the thermocouple reading is +1023.75°C.PIN NAME FUNCTION1GND Ground2T-Alumel Lead of Type-K Thermocouple.Should be connected to ground externally. 3T+Chromel Lead of Type-K Thermocouple4V CC Positive Supply. Bypass with a 0.1µFcapacitor to GND.5SCK Serial Clock Input6CS Chip Select. Set CS low to enable the serialinterface.7SO Serial Data Output8N.C.No Connection to-Digital Converter (0°C to +1024°C)Pin DescriptionApplications InformationSerial InterfaceThe T ypical Application Circuit shows the MAX6675 interfaced with a microcontroller. In this example, the MAX6675 processes the reading from the thermocou- ple and transmits the data through a serial interface. Force CS low and apply a clock signal at SCK to read the results at SO. Forcing CS low immediately stops any conversion process. Initiate a new conversion process by forcing CS high.Force CS low to output the first bit on the SO pin. A complete serial interface read requires 16 clock cycles. Read the 16 output bits on the falling edge of the clock. The first bit, D15, is a dummy sign bit and is always zero. Bits D14–D3 contain the converted temperature in the order of MSB to LSB. Bit D2 is normally low and goes high when the thermocouple input is open. D1 is low to provide a device ID for the MAX6675 and bit D0 is three-state.Figure 1a is the serial interface protocol and Figure 1b shows the serial interface timing. Figure 2 is the SO out-put.Open ThermocoupleBit D2 is normally low and goes high if the thermocou- ple input is open. In order to allow the operation of the open thermocouple detector, T- must be grounded. Make the ground connection as close to the GND pin as possible.Noise ConsiderationsThe accuracy of the MAX6675 is susceptible to power- supply coupled noise. The effects of power-supply noise can be minimized by placing a 0.1µF ceramic bypass capacitor close to the supply pin of the device.Thermal ConsiderationsSelf-heating degrades the temperature measurement accuracy of the MAX6675 in some applications. The magnitude of the temperature errors depends on the thermal conductivity of the MAX6675 package, the mounting technique, and the effects of airflow. Use a large ground plane to improve the temperature mea- surement accuracy of the MAX6675.The accuracy of a thermocouple system can also be improved by following these precautions:●Use the largest wire possible that does not shuntheat away from the measurement area.●If small wire is required, use it only in the region ofthe measurement and use extension wire for theregion with no temperature gradient.●Avoid mechanical stress and vibration, which couldstrain the wires.●When using long thermocouple wires, use a twisted-pair extension wire.●Avoid steep temperature gradients.●Try to use the thermocouple wire well within its tem-perature rating.●Use the proper sheathing material in hostile environ-ments to protect the thermocouple wire.●Use extension wire only at low temperatures andonly in regions of small gradients.●Keep an event log and a continuous record of ther-mocouple resistance.Reducing Effects of Pick-Up NoiseThe input amplifier (A1) is a low-noise amplifier designed to enable high-precision input sensing. Keep the thermocouple and connecting wires away from elec-trical noise sources.to-Digital Converter (0°C to +1024°C)Figure 2. SO OutputFigure 1b. Serial Interface TimingFigure 1a. Serial Interface ProtocolBIT DUMMY SIGN BIT12-BITTEMPERATURE READING THERMOCOUPLEINPUTDEVICE IDSTATE Bit15141312111098765432100MSBLSBThree-stateCSSCKSOD15D14D13D12D11D10D9D8D7D6D5D4D3D2D1D0to-Digital Converter (0°C to +1024°C)PACKAGE TYPEPACKAGE CODE OUTLINE ND PATTERN NO.8 SOS8+221-004190-0096to-Digital Converter (0°C to +1024°C)Package InformationFor the latest package outline information and land patterns (footprints), go to /packages . Note that a “+”, “#”, or “-” in the package code indicates RoHS status only. Package drawings may show a different suffix character, but the drawing pertains to the package regardless of RoHS status.Chip InformationTRANSISTOR COUNT: 6720PROCESS: BiCMOSREVISION NUMBERREVISION DATE DESCRIPTIONPAGES CHANGED24/14Removed automotive reference136/21Updated equation in Temperature Compensation section.4Maxim Integrated cannot assume responsibility for use of any circuitry other than circuitry entirely embodied in a Maxim Integrated product. No circuit patent licenses are implied. Maxim Integrated reserves the right to change the circuitry and specifications without notice at any time. The parametric values (min and max limits) shown in the Electrical Characteristics table are guaranteed. Other parametric values quoted in this data sheet are provided for guidance.to-Digital Converter (0°C to +1024°C)Revision HistoryFor pricing, delivery, and ordering information, please visit Maxim Integrated’s online storefront at https:///en/storefront/storefront.html.。

图3　数据处理模块仿真波形图图4　扫描、显示模块 在读取到ADC0804的转换数据后,先用查表指令算出高、低4位的两个电压值,并分别用12位BCD 码表示;接着设计12位的BCD 码加法,如果每4位相加结果超过9需进行加6调整。

这样得到模拟电压的BCD 码。

bcd add:=hbcd +lbcd;—高、低4位的两个电压值BCD 码相加if bcdadd (3downt o 0)>″1001″then bcdadd:=bcdadd +″0110″;end if;if bcdadd (7downt o 4)>″1001″then bcdadd:=bcdadd +″01100000″;end if;本模块的功能仿真结果如图3所示;当转换数据为00010101,通过查表高4位0001是0.32V ,而低4位0101是0.1V ,最后的电压输出结果是0.32V +0.1V =0.42V,它的BCD 码表示为000001000010,仿真结果正确。

2.3　扫描、显示模块如图4所示,CLK 是扫描时钟,其频率为1kHz,由给定的40MHz 时钟分频得到;DAT A I N 是数据处理模块输出的电压值的BCD 码;SEL 是数码管的片选信号;P O I N T 是数码管小数点驱动;通过扫描分别输出3位电压值的BCD 码DAT A OUT,并通过D I SP 将BCD 码译成相应的7段数码驱动值,送数码管显示。

3　结束语本文设计的VHDL 语言程序已在MAXP LUS Ⅱ工具软件上进行了编译、仿真和调试,并通过编程器下载到了EP1K100QC20823芯片。

经过实验验证,本设计是正确的,其电压显示值误差没有超过量化台阶上限(0.02V )。

本文给出的设计思想也适用于其他基于P LD 芯片的系统设计。

参考文献:[1]潘松.E DA 技术实用教程[M ].北京:科学出版社,2003.[2]卢毅.VHDL 与数字电路设计[M ].北京:科学出版社,2001.[3]林敏.VHDL 数字系统设计与高层次综合[M ].北京:电子工业出版社,2001.(许雪军编发) 收稿日期:2004- 作者简介:刘洪恩(1963—),男,副教授,主要从事单片机方面的教学、开发与应用工作。

#include <absacc.h>
sbit SO=P3^0;
sbit CS=P3^2;
sbit SCK=P3^1;
unsigned char ADH,ADL;
unsigned char flag;
void read (void)
{
unsigned char i,j;
ADH=ADL=0;
值得指出的是我们将串行时钟输出口P3.1的初始状态设置为1，而在允许接口后再置P3.1为0。这样，单片机在输出1位SCK时钟的同时，将使接口芯片串行左移，从而输出一位数据至单片机的P3.0口（模拟MISO线），以后再置P3.1为1。至此，模拟一位数据输入过程完成。
5.MAX6675的软件设定
{TMOD=0x10; /*设置定时器T1工作在16位定时方式*/
TR1=1;
while(c--!=0)
{TH1=(65536-11000)/256; /*预置高8位定时初值*/
TL1=(65536-11000)%256; /*预置低8位定时初值*/
EA=1; /*允许全局中断*/
2.MAX6675的物理特点
MAX6675封装在SO-8脚的芯片中，推荐工作电压为一单+5V直流电压，连续工作时的功耗仅为47.1mW，电流为50mA，适用于体积不大，不利散热的装置条件下使用，其引脚图如图1所示。
其中SO为SPI串行输出端口引脚； 为片选信号；SCK为串行时钟输入；T+、T-分别接热电偶的测量端和冷端。
SCK=0;
CS=0;
SCK=1; a
CS=0;
SCK=0; /*输出数据D15*/
SCK=1;

基于MAX6675的多路温度采集与无线传送系统何晓峰;王建中;王再富【摘要】针对高温恶劣工业生产环境的测温系统,该文设计了一个利用微处理器控制K型热电偶和K型热电偶模数转换芯片MAX6675进行多路温度采集,并通过RS485无线透传模块将温度数据传给上位机的系统,对温度数据采集与无线传输技术作了详细的论述.实验结果表明,该系统能在系统允许的误差范围内准确地采集温度数据,并实时、稳定、准确地将数据通过无线方式传给计算机,证明了整个系统的良好性能.【期刊名称】《杭州电子科技大学学报》【年(卷),期】2012(032)004【总页数】4页(P154-157)【关键词】温度采集;热电偶;无线传输【作者】何晓峰;王建中;王再富【作者单位】杭州电子科技大学信息与控制研究所,浙江杭州310018;杭州电子科技大学信息与控制研究所,浙江杭州310018;杭州电子科技大学信息与控制研究所,浙江杭州310018【正文语种】中文【中图分类】TP3930 引言热电偶是将温度量转换成电势量的温度传感器，K型热电偶是目前工业生产过程中常用的温度传感器，它可直接测量0～+1 300℃范围内的液体蒸汽、气体介质和固体表面温度。

但是热电偶输出信号微弱，且在测温范围内存在明显的非线性、冷端补偿等问题［1］，这些信号需经过放大、线性化以及模数转换后才能与CPU通讯，造成温度采集精度不理想，本文采用K型热电偶模数转换芯片(MAX6675)解决以上问题［2］，系统通过控制器(STM32F103C8T6)对MAX6675和K型热电偶控制进行多路温度采集［3］，并利用CC1110无线收发模块进行点对点的传输。

本文详细给出系统简介、系统软件设计、温度采集精度和无线传输性能的分析。

1 系统简介系统结构图如图1所示，系统主要由无线收发模块、控制器、AD转换模块、冷端补偿、信号调理、温度传感器、计算机等构成。

图1中，AD转换模块、冷端补偿、信号调理3个部分采用MAX6675芯片，MAX6675是MAXIM公司的K型热电偶模数转换芯片，它能独立完成信号放大、冷端补偿、线性化、A/D转换及SPI串口数字化输出功能，大大简化了热电偶测量装置的软硬件设计。

MAX6675引脚
MAX6675工作原理
MAX6675内部具有将热电偶信号转换为与ADC输入通道 兼容电压的信号放大器，T+和T-输入连接到低噪声放大 器A1，以保证检测输入的高精度，同时使热电偶连接导 线与干扰源隔离。热电偶输出的热电势经低噪声放大器 A1放大后在经过A2电压跟随器缓冲后，被送至ADC的输 入端。在将温度电压值转换为想等价的温度值之前，它 需要对热电偶的冷端温度进行补偿，冷端温度即是 MAX6675周围温度与零度实际参考值之间的差值。
MAX_SCK_CLR(); MAX_SO_SET();//准备接受断线信号为 MAX_F0=SO; //接收断线标志位 MAX_SCK_SET();//D1 MAX_SCK_CLR(); MAX_SCK_SET();//D0 MAX_SCK_CLR(); MAX_CS_SET();
K型热电偶
基于MAX6675的测温模块
Байду номын сангаас
热电偶性能
优点：结构简单、制造容易、使用方便、测 温范围宽、测温精度高 缺点：非线性、需要冷端补偿、非数字化输 出
MAX6675
性能特点：
①简单的SPI串口温度值输出 ②0~+1024度的测温范围 ③12位的分辨率 ④片内冷端补偿 ⑤高阻抗差动输入 ⑥热电偶断线检测 ⑦单一+5V的电源电压 ⑧低功耗特性 ⑨工作温度范围-20~+85度 ⑩2000V的ESD保护
for(i=0;i<4;i++) //接收MAX6675输出的高四位数据 { MAX0.a[0]<<=1; MAX_SCK_CLR(); MAX_SO_SET(); if(SO) MAX0.a[0]|=0x01; MAX_SCK_SET(); } for(i=0;i<8;i++) //接收MAX6675输出的低八位数据 { MAX0.a[1]<<=1; MAX_SCK_CLR(); MAX_SO_SET(); if(SO) MAX0.a[1]|=0x01; MAX_SCK_SET(); }

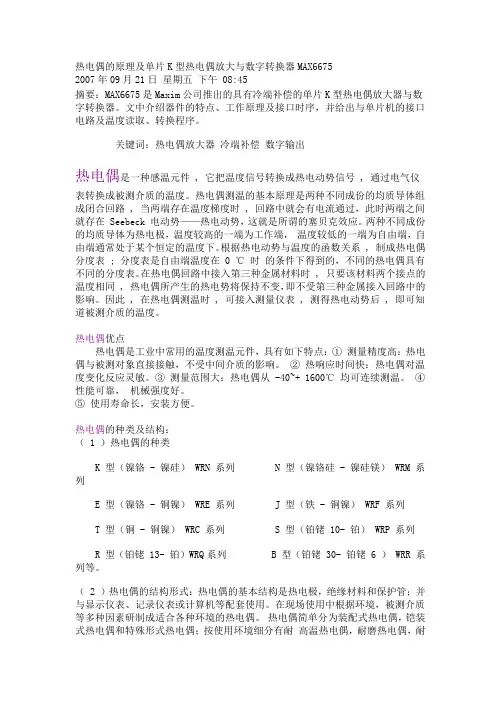

热电偶的原理及单片K型热电偶放大与数字转换器MAX66752007年09月21日星期五下午 08:45摘要：MAX6675是Maxim公司推出的具有冷端补偿的单片K型热电偶放大器与数字转换器。

文中介绍器件的特点、工作原理及接口时序，并给出与单片机的接口电路及温度读取、转换程序。

关键词：热电偶放大器冷端补偿数字输出热电偶是一种感温元件 , 它把温度信号转换成热电动势信号 , 通过电气仪表转换成被测介质的温度。

热电偶测温的基本原理是两种不同成份的均质导体组成闭合回路 , 当两端存在温度梯度时 , 回路中就会有电流通过，此时两端之间就存在 Seebeck 电动势——热电动势，这就是所谓的塞贝克效应。

两种不同成份的均质导体为热电极，温度较高的一端为工作端，温度较低的一端为自由端，自由端通常处于某个恒定的温度下。

根据热电动势与温度的函数关系 , 制成热电偶分度表 ; 分度表是自由端温度在0 ℃ 时的条件下得到的，不同的热电偶具有不同的分度表。

在热电偶回路中接入第三种金属材料时 , 只要该材料两个接点的温度相同 , 热电偶所产生的热电势将保持不变，即不受第三种金属接入回路中的影响。

因此 , 在热电偶测温时 , 可接入测量仪表 , 测得热电动势后 , 即可知道被测介质的温度。

热电偶优点热电偶是工业中常用的温度测温元件，具有如下特点：① 测量精度高：热电偶与被测对象直接接触，不受中间介质的影响。

② 热响应时间快：热电偶对温度变化反应灵敏。

③ 测量范围大：热电偶从 -40~+ 1600℃ 均可连续测温。

④性能可靠，机械强度好。

⑤ 使用寿命长，安装方便。

热电偶的种类及结构：（ 1 ）热电偶的种类K 型（镍铬 - 镍硅） WRN 系列N 型（镍铬硅 - 镍硅镁） WRM 系列E 型（镍铬 - 铜镍） WRE 系列J 型（铁 - 铜镍） WRF 系列T 型（铜 - 铜镍） WRC 系列S 型（铂铑 10- 铂） WRP 系列R 型（铂铑 13- 铂）WRQ系列 B 型（铂铑 30- 铂铑 6 ） WRR 系列等。

________________________________概述MAX6695/MAX6696是两款精密的双远端及本地数字温度传感器。

这两款器件都能精确地测量其管芯的温度以及两个外部连接为二极管形式的晶体管的温度，并通过2线串行接口以数字形式报告温度测量值。

远端二极管通常为CPU 、FPGA 、GPU 或ASIC 上的共集电极PNP 管的发射结。

2线串行接口可接受标准的系统管理总线(SMBus TM )命令，例如写字节、读字节、发字节及收字节等，并能通过这些命令来读取温度数据以及对告警门限与转换速率进行编程。

MAX6695/MAX6696具有可编程的转换速率，并且能够以设定好的速率自主运行，便于设计者对电源电流及温度刷新速率进行控制，以符合系统要求。

对于2Hz 或更低的温度转换速率，以带符号位的10位二进制数来表示温度，分辨率为+0.125°C 。

当转换速率为4Hz 时，输出数据为带符号位的7位二进制数，分辨率为+1°C 。

MAX6695/MAX6696还具有可提高系统可靠性的SMBus 超时特性。

在+60°C 至+100°C 范围内，无需校准，远端温度测量精度即可达到±1.5°C 。

MAX6695/MAX6696可测量的温度范围为-40°C 至+125°C 。

除具有SMBus ALERT 输出外，MAX6695/MAX6696还具有两个温度过限指示(OT1和OT2)，仅当温度高于对应的可编程温度门限时有效。

OT1和OT2输出通常用于风扇控制、降低时钟频率或系统关机。

MAX6695拥有一个固定的SMBus 地址，而MAX6696则具有九个引脚可选的SMBus 地址。

MAX6695采用10引脚µMAX ®封装，而MAX6696则采用16引脚QSOP 封装。

这两款器件均可在-40°C 至+125°C 温度范围内工作。

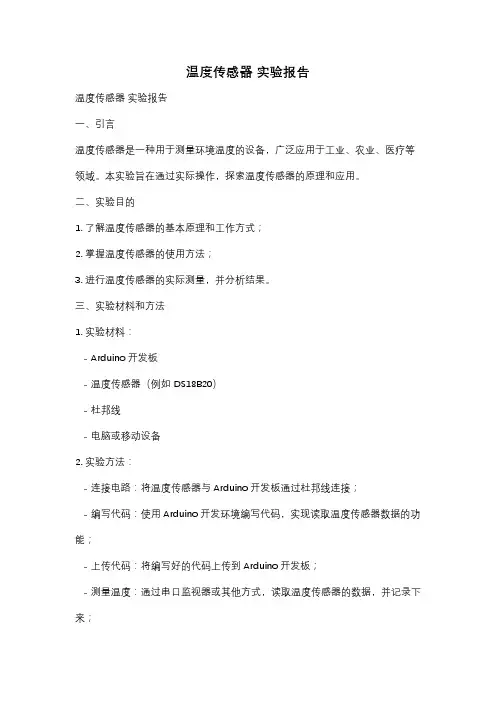

温度传感器实验报告温度传感器实验报告一、引言温度传感器是一种用于测量环境温度的设备，广泛应用于工业、农业、医疗等领域。
