计算机网络实验报告浙江工业大学

计算机网络实验教程实验报告一、实验目的本次计算机网络实验的主要目的是通过实际操作和观察，深入理解计算机网络的基本原理和技术，提高对网络配置、通信协议、网络服务等方面的实践能力，培养解决网络问题的思维和方法。

二、实验环境1、硬件环境实验中使用了若干台个人计算机，其配置包括：处理器_____、内存_____、硬盘_____等。

2、软件环境操作系统：Windows 10 专业版网络模拟软件：Packet Tracer网络测试工具：Ping、Tracert 等三、实验内容与步骤实验一：网络拓扑结构的搭建1、打开 Packet Tracer 软件，选择合适的网络设备，如路由器、交换机、PC 等。

2、按照设计好的网络拓扑结构，将设备进行连接。

本次实验构建了一个包含两个局域网通过路由器互联的简单网络。

3、为各设备配置 IP 地址、子网掩码、网关等网络参数。

实验二：网络通信协议的分析1、在搭建好的网络中，选择两台 PC 进行通信。

2、使用 Ping 命令测试网络的连通性，并观察返回的结果。

3、利用 Wireshark 抓包工具捕获通信过程中的数据包，分析其中的协议字段，如 IP 头、TCP 头、UDP 头等，了解网络协议的工作原理。

实验三：网络服务的配置与测试1、在服务器上配置 Web 服务，安装 IIS 组件，创建网站，并设置相关的权限和访问规则。

2、从客户端访问服务器上的网站，验证 Web 服务的可用性。

3、配置 FTP 服务，设置用户账号和权限，进行文件上传和下载测试。

实验四：网络安全的实现1、在路由器上配置访问控制列表（ACL），限制特定 IP 地址或端口的访问。

2、启用防火墙功能，设置安全策略，防止网络攻击。

四、实验结果与分析实验一结果分析成功搭建了网络拓扑结构，各设备之间能够正常通信。

通过配置正确的网络参数，确保了数据包在网络中的准确传输。

实验二结果分析Ping 命令测试显示网络连通性良好，Wireshark 抓包分析揭示了数据包在网络层和传输层的封装和解封装过程，对 IP 协议和 TCP/UDP 协议的工作机制有了更直观的认识。

计算机网络技术实验报告一、实验目的本次计算机网络技术实验的主要目的是深入了解和掌握计算机网络的基本原理、协议和技术，通过实际操作和实验，提高对网络体系结构、网络设备配置、网络服务搭建以及网络安全等方面的认识和实践能力。

二、实验环境1、硬件环境计算机若干台，具备以太网卡。

交换机、路由器等网络设备。

网线、跳线等连接线缆。

2、软件环境Windows 操作系统。

网络模拟软件，如 Packet Tracer。

命令行工具，如 CMD 终端。

三、实验内容与步骤（一）网络拓扑结构的搭建1、设计简单的网络拓扑结构，包括多个计算机节点、交换机和路由器的连接。

2、使用网线将各个设备按照设计的拓扑结构进行物理连接。

（二）IP 地址规划与配置1、为网络中的每个节点分配合理的 IP 地址、子网掩码、网关等参数。

2、在计算机系统中通过网络设置界面或命令行工具进行 IP 地址的配置。

（三）网络设备的基本配置1、登录交换机和路由器，设置设备名称、管理密码等基本信息。

2、配置交换机的 VLAN 划分，实现不同网段之间的隔离。

3、配置路由器的静态路由和动态路由协议，实现网络之间的互联互通。

（四）网络服务的搭建与测试1、在一台计算机上搭建 Web 服务器，安装 IIS 或 Apache 等服务软件，并配置网站内容。

2、从其他计算机上访问搭建的 Web 服务器，测试网络服务的可用性和性能。

（五）网络安全设置1、配置防火墙规则，限制网络访问权限，防止非法入侵。

2、启用网络访问控制列表（ACL），对特定的 IP 地址或端口进行访问控制。

四、实验结果与分析（一）网络拓扑结构搭建结果成功搭建了设计的网络拓扑结构，各设备之间物理连接正常，指示灯显示工作状态正常。

（二）IP 地址配置结果通过查看计算机的网络设置和使用命令行工具进行IP 地址的验证，确认各节点的 IP 地址、子网掩码和网关配置正确，网络内的计算机能够相互通信。

（三）网络设备配置结果交换机的 VLAN 划分成功，不同 VLAN 之间的计算机无法直接通信，实现了网段隔离的目的。

《计算机网络》上机实验报告11908207 李倩第一题：了解用户端的网络环境设置内容1）“网上邻居”点击右健，点击“属性”，可看到各类信息，如“客户端”、“服务”、“适配器”和“协议”。

2）单击“Tcp/Ip”协议属性，将能看到该主机的IP地址分配类型、子网掩码、网关地址等。

第二题：用ipconfig命令检查自己的ip地址1）输入ipconfig -?可以查看ipconfig的帮助C:>ipconfig -?2)输入ipconfig可以查看每一台网络设备接口的描述、IP地址、子网掩码（Subnet mask）、网关C:>ipconfig3）输入ipconfig –all 可以查看计算机的主机名，每一台网络设备接口的描述、硬件地址（MAC地址）、IP地址、子网掩码（Subnet mask）、网关（default gateway）、DNS服务器（DNS Server）等C:>ipconfig /all第三题：用ping、tracert等命令检查邻近同学的主机的连通情况；再访问两个校园网外就近的站点和远处的站点，观察响应时间和传输速率，将浏览结果作一简要记录PING命令是windows、linux下最常用的网络工具，它用来检查要到达的目标IP 地址并记录结果,显示目标是否响应以及接收答复所需的时间。

1)输入ping /?命令，可以查看ping命令的帮助C:\>ping －?2)通过输入ping 站点，可以测试到达站点的联通性（一些站点为了安全，对ICMP包不予回应，所以测试未必可达），从返回结果可以看出本机与所ping 站点之间的RRT，TTL。

C:\>ping 192.168.0.111tracert这个命令是用来查找对方的路由的。

也就是说，从你这里出发，会经过哪些路由器，然后到达目的地的。

它能够检查你上网时数据到达目的主机过程中的传输路径，可以知道数据传输过程中是否存在路由器瓶颈。

《计算机网络》实验报告计算机网络实验报告一、引言计算机网络是现代信息技术的基础，它将各种计算机和设备连接在一起，实现数据的传输和共享。

本篇实验报告将介绍我们在《计算机网络》课程中进行的实验内容和实验结果。

二、实验目的本次实验的目的是通过搭建一个简单的局域网并进行通信测试，加深对计算机网络基本概念的理解，掌握网络配置和通信过程中的相关知识。

三、实验环境我们使用了两台计算机和一个交换机来搭建局域网。

其中，计算机A作为服务器，计算机B作为客户端，交换机用于连接两台计算机。

四、实验步骤1. 配置网络参数我们首先在计算机A和计算机B上配置IP地址、子网掩码和默认网关，确保两台计算机处于同一个子网中。

2. 搭建局域网将计算机A和计算机B通过网线连接到交换机的不同端口上，确保物理连接正常。

3. 配置服务器在计算机A上搭建服务器，选择一种合适的网络服务软件，如Apache、Nginx 等，并进行相应的配置。

4. 配置客户端在计算机B上配置客户端，选择一种合适的浏览器软件，如Chrome、Firefox 等，并设置代理服务器的IP地址和端口。

5. 进行通信测试打开浏览器，在客户端中输入服务器的IP地址和端口号，访问服务器上的网页。

观察通信过程中的网络数据传输情况，检查是否能够成功建立连接并获取到服务器上的网页内容。

五、实验结果通过以上步骤，我们成功搭建了一个简单的局域网，并进行了通信测试。

在测试过程中，我们观察到以下结果：1. 网络连接正常计算机A和计算机B通过交换机成功建立了物理连接，网络连接正常。

2. IP地址配置正确计算机A和计算机B的IP地址、子网掩码和默认网关配置正确，处于同一个子网中。

3. 服务器配置成功在计算机A上搭建的服务器配置成功，能够正常响应客户端的请求。

4. 客户端配置成功在计算机B上配置的客户端能够正常访问服务器上的网页，获取到正确的网页内容。

六、实验总结通过本次实验，我们深入了解了计算机网络的基本概念和通信过程，掌握了网络配置和通信测试的方法。

《计算机网络实验》实验报告一、实验目的计算机网络实验是计算机相关专业学习中的重要实践环节，通过实验操作，旨在深入理解计算机网络的基本原理、协议和技术，提高我们的动手能力和解决实际问题的能力。

具体目的包括：1、熟悉计算机网络的体系结构和各层协议的工作原理。

2、掌握网络设备的配置和管理方法，如交换机、路由器等。

3、学会使用网络工具进行网络性能测试和故障诊断。

4、培养团队合作精神和沟通能力，提高解决复杂问题的综合素养。

二、实验环境本次实验在学校的计算机网络实验室进行，实验室配备了以下设备和软件：1、计算机若干台，安装了 Windows 操作系统和相关网络工具软件。

2、交换机、路由器等网络设备。

3、网络线缆、跳线等连接设备。

三、实验内容及步骤实验一：以太网帧的捕获与分析1、打开网络协议分析软件 Wireshark。

2、将计算机连接到以太网中，启动捕获功能。

3、在网络中进行一些数据传输操作，如访问网站、发送文件等。

4、停止捕获，对捕获到的以太网帧进行分析，包括帧的格式、源地址、目的地址、类型字段等。

实验二：交换机的基本配置1、连接交换机和计算机，通过控制台端口进行配置。

2、设置交换机的主机名、管理密码。

3、划分 VLAN，并将端口分配到不同的 VLAN 中。

4、测试不同 VLAN 之间的通信情况。

实验三：路由器的基本配置1、连接路由器和计算机，通过控制台端口或Telnet 方式进行配置。

2、设置路由器的接口 IP 地址、子网掩码。

3、配置静态路由和动态路由协议（如 RIP 或 OSPF）。

4、测试网络的连通性。

实验四：网络性能测试1、使用 Ping 命令测试网络的延迟和丢包率。

2、利用 Tracert 命令跟踪数据包的传输路径。

3、使用网络带宽测试工具测试网络的带宽。

四、实验结果与分析实验一结果与分析通过对捕获到的以太网帧的分析，我们清楚地看到了帧的结构，包括前导码、目的地址、源地址、类型字段、数据字段和帧校验序列等。

一、实验目的与要求巩固物理层标准的相关知识，了解常见的传输介质及其标准，初步认识计算机网络，了解常见的网络设备及其功能，了解常见的网络协议。

二、实验内容1、参观网络技术室，了解和认识网卡、网络连接头、传输线缆、线缆分析仪、集线器、交换机、路由器、服务器的功能与特性；2、按照学校校园网环境，学会网卡的安装与配置。

三、实验步骤实验步骤（1）▪听取讲解，了解小型局域网的基本组成；▪观看各类网卡，了解网卡的基本功能、分类方法（按总线标准、协议标准、传输速率等分类）；▪观看常见的传输介质（双绞线、同轴电缆、光纤、无线），了解常见传输介质的功能与特性；实验步骤（2）▪介绍网络连接头，重点了解RJ-45连接头及其A标、B标的制作；A、B标的适用情形。

▪观看常见的网络设备，重点了解集线器Hub、交换机和路由器的功能与特性；▪动手安装网卡，安装网卡驱动程序，配置网卡参数（如静态IP地址，网关路由、DNS 服务器等）四、结果分析与思考网卡是一块被设计用来允许计算机在计算机网络上进行通讯的计算机硬件。

传输线缆是信息和实现电磁能转换的线材产品。

集线器的主要功能是对接收到的信号进行再生整形放大，以扩大网络的传输距离，同时把所有节点集中在以它为中心的节点上。

它工作于OSI(开放系统互联参考模型)参考模型第一层，即“物理层”。

集线器与网卡、网线等传输介质一样，属于局域网中的基础设备，采用CSMA/CD（即带冲突检测的载波监听多路访问技术)介质访问控制机制。

集线器每个接口简单的收发比特，收到1就转发1，收到0就转发0，不进行碰撞检测。

交换机是一种用于电（光）信号转发的网络设备。

它可以为接入交换机的任意两个网络节点提供独享的电信号通路。

最常见的交换机是以太网交换机。

其他常见的还有电话语音交换机、光纤交换机等。

路由器是连接两个或多个网络的硬件设备，在网络间起网关的作用，是读取每一个数据包中的地址然后决定如何传送的专用智能性的网络设备。

姓名：报名编号：学习中心：层次：（高起专或专升本）专业：客观题：谈谈你对本课程学习过程中的心得体会？计算机网络在日常生活与工作中作用大，不仅仅要学习理论知识，更要学会动手解决网络问题。

比如网线头坏了，如何去换，比如局域网的设置。

多掌握网络技能，为今后的生活与工作提供更多的帮助。

实验一：PC的网络连接及测试实验目的：学会独立制作网线，建议局域网，分配IP地址。

测试网络是否正常连接。

实验问题讨论：1．T568A 线序和T568B 线序。

T568A 的标准是：白绿、绿、白橙、蓝、白蓝、橙、白棕、棕。

T568B 的标准是：白橙、橙、白绿、蓝、白蓝、绿、白棕、棕。

2．网线制作步骤。

1、选一个网线剪断，保证足够长即可；2、将网线头一端剥皮；3、8个双绞线按照T568B标准线序排列，线序：白橙、橙、白绿、蓝、白蓝、绿、白棕、棕，注意把线分开拨直；4、8根线剪齐，根线芯要在同一平面上并拢，而且尽量直，留下一定的线芯长度约1.5CM处剪齐；5、插入水晶头，保证插到底；6利用双绞线压线钳压制。

一端的网线就制作好了，同样方法制作别一端网线。

最后把网线的两头分别插到双绞线测试仪上，打开测试仪开关测试指示灯亮起来。

如果正常网线，两排的指示灯都是同步亮的，如果有此灯没同步亮，证明该线芯连接有问题，应重新制作。

实验二：交换机VLAN的基本配置实验目的：1、观察网络环境、认识各种网络设备；2、学会制作UTP直通跳线；3、学会配置PC的IP地址；4、学会使用ipconfig /all命令查看本机的MAC地址和IP配置；5、学会使用PING命令测试网络连通性。

实验问题讨论：1．哪些命令是将Switch B的1-6号端口划分到VLAN2？[H3c]sysname switch B[switch B]vlan2[switch B-vlan2]port Ethernet 1/0/1 to Ethernet 1/0/62．4台PC机之间能够ping通吗？请写出结果及其原因。

一、实验目的1. 理解计算机网络的基本概念和结构。

2. 掌握网络设备的配置方法，包括交换机、路由器等。

3. 学习网络协议的作用和配置方法，如TCP/IP、DHCP等。

4. 通过实验加深对网络故障诊断和排除能力的培养。

二、实验内容1. 实验环境实验设备：一台PC机、一台交换机、一台路由器、双绞线、网线等。

实验软件：Windows操作系统、网络管理软件等。

2. 实验步骤（1）网络设备连接首先，将PC机通过网线连接到交换机的一个端口上。

然后，将交换机的另一个端口连接到路由器的WAN口。

最后，将路由器的LAN口连接到PC机的另一台交换机上。

（2）网络设备配置①交换机配置进入交换机命令行界面，配置交换机的基本参数，如VLAN ID、IP地址、子网掩码等。

②路由器配置进入路由器命令行界面，配置路由器的接口参数，如WAN口和LAN口的IP地址、子网掩码等。

同时，配置路由协议，如静态路由、动态路由等。

③PC机配置在PC机的网络设置中，将IP地址、子网掩码、默认网关等信息设置为与路由器LAN口相同的参数。

（3）网络测试①测试PC机与交换机之间的连通性在PC机中ping交换机的IP地址，检查PC机是否能够与交换机通信。

②测试PC机与路由器之间的连通性在PC机中ping路由器的IP地址，检查PC机是否能够与路由器通信。

③测试不同VLAN之间的连通性在PC机中ping另一个VLAN中的设备，检查不同VLAN之间的设备是否能够相互通信。

三、实验结果与分析1. 实验结果（1）PC机与交换机之间连通（2）PC机与路由器之间连通（3）不同VLAN之间的设备相互通信2. 实验分析通过本次实验，我们成功搭建了一个简单的计算机网络，并掌握了网络设备的配置方法。

在实验过程中，我们遇到了一些问题，如网络设备之间的连通性、VLAN之间的通信等。

通过查阅资料和调试，我们解决了这些问题，加深了对计算机网络的理解。

四、实验总结1. 通过本次实验，我们了解了计算机网络的基本概念和结构，掌握了网络设备的配置方法。

《计算机网络技术》实验报告一、实验目的本次计算机网络技术实验旨在深入理解和掌握计算机网络的基本原理、技术和应用，通过实际操作和观察，提高对网络协议、网络拓扑结构、网络设备配置等方面的认识和实践能力。

二、实验环境本次实验在计算机网络实验室进行，实验室配备了多台计算机、网络交换机、路由器等设备，并安装了相关的网络模拟软件和操作系统。

三、实验内容1、网络拓扑结构的搭建使用网络线缆和网络设备，搭建了星型、总线型和环形等常见的网络拓扑结构，并观察不同拓扑结构在数据传输、网络性能和可靠性方面的特点。

在搭建星型拓扑结构时，将所有计算机通过网线连接到一台中心交换机上。

这种结构易于管理和维护，但中心节点一旦出现故障，整个网络可能会瘫痪。

总线型拓扑结构则是将所有计算机通过一条共享的总线连接起来。

这种结构成本较低，但容易出现信号冲突和单点故障。

环形拓扑结构中，计算机通过环形链路依次连接。

数据在环中单向传输，某个节点故障可能会影响整个环的通信。

2、 IP 地址的配置与子网划分为每台计算机配置了IP 地址，并进行了子网划分。

通过实际操作，理解了 IP 地址的分类、子网掩码的作用以及如何根据网络规模合理划分子网。

例如，给定一个 C 类网络地址 19216810，若要划分成 4 个子网，子网掩码应为 255255255192。

每个子网可容纳 62 台主机。

3、网络协议的分析使用网络协议分析工具，捕获网络中的数据包，并对常见的网络协议（如 TCP、UDP、ICMP 等）进行分析，了解其格式、字段含义和工作原理。

在捕获的 TCP 数据包中，可以看到源端口、目的端口、序列号、确认号等字段。

通过分析这些字段，能够了解 TCP 协议如何保证数据的可靠传输，如三次握手建立连接、拥塞控制等机制。

UDP 数据包则相对简单，没有建立连接的过程，适用于对实时性要求较高但对数据可靠性要求不高的应用。

ICMP 协议主要用于网络诊断和错误报告，如 Ping 命令就是通过发送 ICMP 回显请求和回显应答来测试网络的连通性。

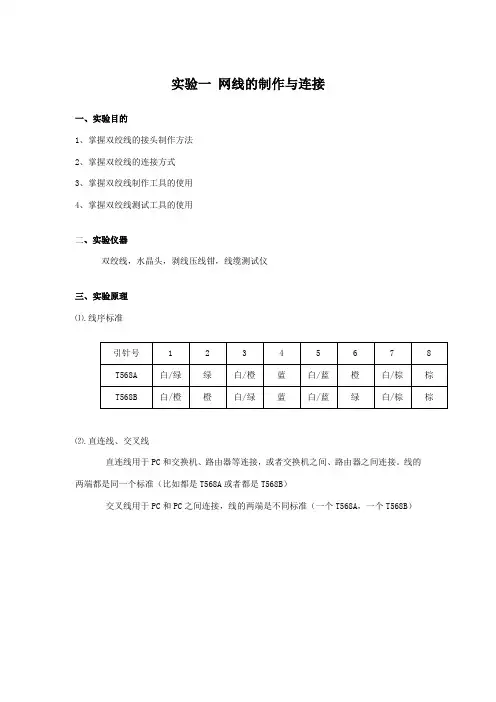

实验一网线的制作与连接一、实验目的1、掌握双绞线的接头制作方法2、掌握双绞线的连接方式3、掌握双绞线制作工具的使用4、掌握双绞线测试工具的使用二、实验仪器双绞线，水晶头，剥线压线钳，线缆测试仪三、实验原理⑴.线序标准⑵.直连线、交叉线直连线用于PC和交换机、路由器等连接，或者交换机之间、路由器之间连接。

线的两端都是同一个标准（比如都是T568A或者都是T568B）交叉线用于PC和PC之间连接，线的两端是不同标准（一个T568A，一个T568B）四、实验内容1、使用EIA/TIA 568B 标准制作一根1米左右的直通双绞线，并测试其连通性。

2、制作一根1米左右的交叉双绞线，并测试其连通性。

五、实验报告1、为什么剩余裸芯不能太短也不能太长剩余裸芯太短则不能接进水晶接头，太长就会过多的暴露在保护套之外，容易断掉。

2、一般分别在什么场合下使用直连线和交叉线，用交叉线时PC该如何设置IP使用直连线的场合：将交换机或HUB与路由器连接或者计算机（包括服务器和工作站）与交换机或HUB连接。

使用交叉线的场合：交换机与交换机之间通过UPLINKS口连接； HUB与交换机连接； HUB与HUB之间连接；两台PC网卡与网卡之间的连接直接相连；路由器接口与其它路由器接口的连接；Ethernet接口的ADSL Modem连接到PC机的网卡接口；ADSL MODEM 连接PC机的网卡的连接；3、讨论制作过程中哪些容易导致网线不通或者不稳定的因素。

某条线接触不良；接线次序错误；4、查资料列出双绞线的分类标准和目前的市场价格（每100米）。

1）一类线（CAT1）：线缆最高频率带宽是750kHZ，用于报警系统，或只适用于语音传输（一类标准主要用于八十年代初之前的电话线缆），不同于数据传输。

2）二类线（CAT2）：线缆最高频率带宽是1MHZ，用于语音传输和最高传输速率4Mbps的数据传输，常见于使用4MBPS规范令牌传递协议的旧的令牌网。
