相位xx的使用和操作手册1、测量交流电压将旋转开关拨至参数U1对应的500V量限，将被测电压从U1插孔输入即可进行测量，若测量值小于200V，可直接旋转开关至U1对应的220V量限测量，以提高测量准确性。
ML12两通道有完全相同的电压测试特性，故亦可将开关拨至参数U2对应的量限将被测电压从U2插孔输入进行测量。
2、测量交流电流将旋转开关拨至参数I1对应的5A量限，将标号为1#的钳形电流互感器付边引出线插头插入I1插孔，钳口卡在被测线路上即可进行测量，同样，若测量值小于2A，可直接旋转开关至I1对应的2A量限测量，提高测量准确性。
测量电流时，亦可将旋转开关拨至参数12对应的量限，将标号为2#的测量钳接入12插孔，钳口卡在被测线路上进行测量。
3、测量两电压之间的相位角测U2滞后U1的相位角时，将开关拨至参数U1U2，测量过程中可随时顺时针旋转开关于参U1各量限，测量U1输入电压。
或逆时针旋转开关于参U2各量限，测量U2输入电压。
注意：测相时电压输入插孔旁边符号U1、U2及钳形电流互感器线“*”符号为相位同名端。
4、测量两电流之间的相位角测量12滞后I1的相位角时，将开关拨至参数I112，同样测量过程中可随时顺时针旋转开关至参数I1各量限，测量I1输入电流，或逆时针旋转开关至参数1 2各量限测量12输入电流。
5、测量电压与电流之间的相位角将电压从U1输入，用2#测量钳将电流从12输入，开关旋转至参数U112位置，测量电流滞后电压的角度，测试过程中可随时顺时针旋转开关至参数12各量限测量电流，或逆时针旋转开关至参数U1各量限测量电压。
也可将电压从U2输入，用1#测量钳将电流从I1输入，开关旋转至参数I1U2位置，测量电压滞后电流的角度，同样测量过程中可随时旋转开关，测量I1或U2之值。
6、三相三线配电系统相序判别旋转开关至U1U2位置，将三相三线系统A相接入U1插孔，B相同时接入与U1对应的±插孔及与U2对应的±插孔，C相接入U2插孔，若此时测得相位值为3000左右则被测系统为正相序，若此时测得相位值为600左右则被测系统为负相序换一种测量方式，将A相接入U1插孔、B相同时接入与U1对就的±插孔及U2插孔，C相接入与U2对应的±插孔，这时若测得的相位值为1200，则为正相序；若测得的相位值为2400，则为负相序。
双英相位伏安表
双英相位伏安表是一种可用于测量电气设备的工具。
它能够同时测量电流和电压，以便快速、准确地确定电路的特性和参数。
下面我们将对双英相位伏安表的一些特点和使用方法进行简要说明。
首先，双英相位伏安表可以同时测量交流电路的电流和电压，具有高精度和优异的抗干扰性能。
其测量范围较宽，不仅能测量小电流，还能测量高电压。
此外，该仪器在测量过程中不需要额外的电源，而是从电路中获取所需的电力。
其次，双英相位伏安表的使用方法相对比较简单。
在使用之前，用户需要根据电路的性质和特点选择相应的量程和测量方式，然后将仪器正确连接到电路上，即可进行测量。
在使用过程中，需要注意保护仪器，避免受到损坏，同时还需要严格遵守相关的安全操作规程，以确保使用过程中的安全性和准确性。
最后，双英相位伏安表具有广泛的应用范围和领域，广泛应用于电力系统、电气工程、电子技术等领域。
在工程实践中，它可以用于确定电路的工作状态和性能特点，帮助工程师们进行电气设备的设计、安装和维护等工作。
因此，双英相位伏安表已成为电气工程师们必不可少的工具之一。
总之，双英相位伏安表是一种功能强大、使用方便的电气测量工具，其广泛应用于各种领域和行业，帮助工程师们进行电气设备的设计、安装和维护等工作。
在使用该工具时，需要注意保护仪器，遵守相关的安全操作规程，以确保使用过程中的安全性和准确性。

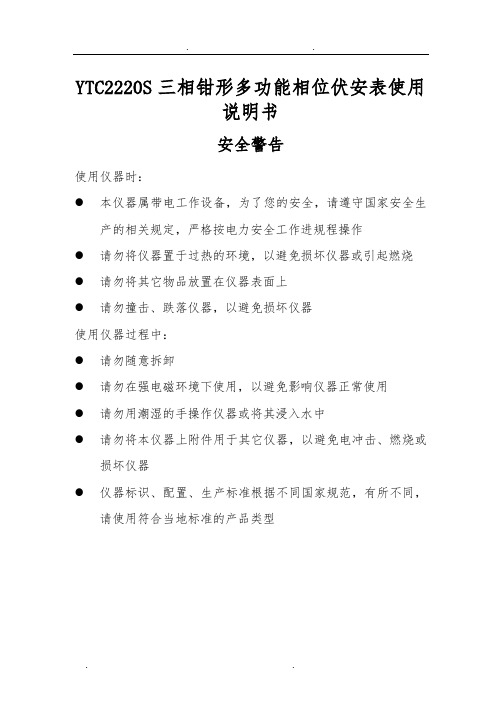

YTC2220S三相钳形多功能相位伏安表使用说明书安全警告使用仪器时：●本仪器属带电工作设备，为了您的安全，请遵守国家安全生产的相关规定，严格按电力安全工作进规程操作●请勿将仪器置于过热的环境，以避免损坏仪器或引起燃烧●请勿将其它物品放置在仪器表面上●请勿撞击、跌落仪器，以避免损坏仪器使用仪器过程中：●请勿随意拆卸●请勿在强电磁环境下使用，以避免影响仪器正常使用●请勿用潮湿的手操作仪器或将其浸入水中●请勿将本仪器上附件用于其它仪器，以避免电冲击、燃烧或损坏仪器●仪器标识、配置、生产标准根据不同国家规范，有所不同，请使用符合当地标准的产品类型. .. .YTC2220S二 注意事项① [接线] 三相四线接线：电压线按黄A /绿B/ 红C /黑N 接入相对应的Ua/Ub/Uc/Un 插孔，电流钳IA/IB/IC 接入仪器电流插孔；三相三线接线：电压线按黄A /红C /黑N 接入相对应的电压Ua/Uc/Un 插孔，电流钳IA/IC ② [开机]③[选择] 表插孔；④ [模式] 按此键选择进入三相三线，三相四线，变比测量状态； ⑤ [数据] 翻页查看各项数据，按向左方向键（无需转换直接查看不同状态下的结果）⑥ [拆线]/[关机] 先取下现场负载端电压接线及电流钳后再关机；本使用手册详细介绍了该产品的主要功能、技术指标、使用方法及维护保养等事宜。
在使用仪器前请先仔细阅读所有资料，这将有助于您更好地使用它们。
一、功能简介本仪器是我公司YTC2220S系列产品的最新产品，该仪器是一种全数字化、多功能、高精度、智能化的多参数工频测量仪器。
该仪器应用最新微处理器技术和数字信号处理技术，以直接交流采样法实现工频电参数测量（如电压、电流有效值，有功、无功功率、视在功率、工频频率、功率因数，相位关系等）可以直接显示向量图，尤其适用于各供用电单位检查电能计费系统及继电保护系统的接线状况。
本仪器具有如下特点：1.采用3.4寸大屏幕高背光显示，汉字显示仪器的工作状态和测试参数，操作极为方便。
FST-FA300三相多功能相位伏安表使用说明书保定飞思特电气有限公司目录1、概述 (2)2、主要功能及特点 (2)3、技术指标 (2)4、工作接线 (2)5、按键功能说明 (3)6、操作方法 (4)7、使用过程中的几点说明 (10)8、钳形电流互感器 (10)9、产品保证 (10)1.概述FST-FA300三相多功能相位伏安表（以下简称：伏安表）是一种能针对各供用电单位检查电能收费系统及继电保护系统现场接线情况比较复杂的现状开发的一款多功能、高精度的电参数测量仪器。
该仪器可直观的显示向量图，提供常见错误接线判别提示，是现场接线检查的有利助手。
伏安表采用手持式结构，体积小，重量轻，使用方便；输入输出采用隔离技术，使得仪器更加安全可靠；现场测试时计量装置和仪器免拆线设计；强大的后台管理分析软件，方便数据管理。
2.主要功能及特点◆采用高精度A/D（16位），采集速率高，精度高；◆采用DSP+ARM内核，处理速度快，软件功能丰富大大提高了测试效率；◆采用3.2英寸TFT真彩液晶汉字显示器，阳光下清晰显示；◆手持式结构，体积小、重量轻，使用更方便；◆实时测量交流电压、交流电流、功率、频率、功率因数和相位等电参量；◆直观显示向量图，提供常见错误接线判别提示；◆小电流可以测量到5mA，20mA以上可以显示向量图；◆采用高性能锂电池供电，一次充电可持续8小时；◆可以保存2000组测量数据，并能在仪器上查看，关机数据不丢失；◆USB接口，输出数据方便快捷，测试数据海量存储；◆用户名、地址和测试人员支持汉字拼音输入法；◆可同时显示三相电压、三相电流的波形，可以测量分析25次以内的谐波；◆仪器配置功能强大的后台管理软件，运行于WIN98/2000/XP/NT操作系统，界面友好，具有图形及曲线分析功能，方便进行数据管理3技术指标◆电压量程：AC 0V～450V 分辨率：0.01V◆电流量程：5mA～10.00A 分辨率：0.001A◆电压、电流测量准确度：0.5级◆有功、无功、视在功率测量准确度：0.5级◆功率因数、频率测量准确度：0.5级◆相位测量：-180°～ +180°准确度：1.0°◆工作温度：-20℃～ +50℃◆外形尺寸（mm）：195×100×40◆重量：0.5kg4.工作接线伏安表的工作接线是使用前的关键操作，如果接线错误会导致测量结果错误，带来不必要的后果。
目录注意 (2)一．简介 (3)二．型号说明 (3)三．电气符号 (4)四．技术规格 (4)1．基准条件和工作条件 (4)2．一般规格 (5)3．基准条件下基本误差及性能指标 (6)五．仪表结构 (7)六．操作方法 (7)1．开关机 (7)2．背光灯控制 (7)3．数据保持、取消、存储 (7)4．数据查阅、退出 (7)5．数据删除 (8)6．测试显示模式切换 (8)7．测试 (9)七．电池更换 (11)八．其他说明及注意事项 (12)九．配置清单 (13)注意感谢您购买了本公司的VICTOR 4300智能型三钳数字相位伏安表，为了更好地使用本产品，请一定：——详细阅读本用户手册。
——遵守本手册所列出的操作注意事项。
u任何情况下，使用本仪表应注意安全。
u本仪表的RS232-USB接口与内部电路为非隔离接口，严禁在测试电压的时候连接电脑，否则会烧坏仪表或引起触电事故。
必须先将电压测试线拔出仪表后才能连接RS232-USB数据线到电脑读取数据。
说明书中的在线监测不适用于监测电压。
u注意本仪表面板及背板的标贴文字及符号。
u使用前应确认仪表及附件完好，无破损、裸露及断线才能使用。
u不能用于测试高于600V的电压。
u仪表后盖及电池盖板没有盖好禁止使用。
u确定导线的连接插头已紧密地插入接口内。
u仪表于潮湿状态下，请勿使用，或更换电池。
u禁止在易燃性及危险场所测试。
u测试线必须撤离被测导线后才能从仪表上拔出，不能手触输入插孔，以免触电。
u请勿在强电磁环境下使用，以避免影响仪器正常工作。
u不要同时操作2个或2个以上的按键，操作会无效。
u仪表在使用中，机壳或测试线发生断裂而造成金属外露时，请停止使用。
u请勿于高温潮湿，有结露的场所及日光直射下长时间放置和存放仪表。
u仪表及电流钳口必须定期保养，保持清洁，不能用腐蚀剂和粗糙物擦拭钳口。
u避免电流钳受冲击，尤其是钳口接合面。
u仪表具有自动关机功能。
u长时间不用本仪表，请取出电池，更换电池请注意电池极性。
SMG3000 手持式三相相位伏安表测量使用说明SMG3000 手持式三相相位伏安表测量使用说明
1.开关机说明
持续按按键仪器进入如下开机画面：
图四、开机画面
继续按键3秒，仪器进入真正开机状态，仪表会发出“滴”响声，证明仪表已开机时
放开按键。
SMG3000 手持式三相相位伏安表测量界面说明
开机仪表自动进入测量界面如下：
图五、伏安相位测量界面
如果测量方式选择三相三线，用触摸笔轻触图标图标会变成
，相同操作可实现单相测量。
本仪表具有数据保持和保存功能，轻触
图标，图标颜色由灰色变成测量数据静止，下面出现保存图标，轻触保存图标，可以保存数据，数据保存采用循环保存新保存数据会自动删除最早保存的那组数据，查看功能可以查看保存数据紫色图标会用R**（**代表01、02…10），通过上一页图标和下一页图标翻看数据。
上述功能在功率测量界面同样有效。
请按图标图标变成蓝色如下图进入功率测量界面，保存数据时伏安相位测量数据同样被保存。
图六、功率测量界面
轻触向量图图标进入六角向量图测量界面，六角图按颜色画出电压和电流的矢量图（A 相电压和电流为黄色、B相电压和电流为绿色、C相电压和电流为红色）。
图七、六角向量图界面
判断相序：
如果电压相序正确，电压数值前显示绿色标志，若错误，则为红色标志
如果电流相序正确，电流数值前显示绿色标志，若错误，则为红色标志
判断负载性质：
若为感性负载，则显示“L”，若为容性负载，则显示“C”，否则显示“-”。
目录安全须知 (3)一．简介 (4)二．技术规格 (4)三．结构 (6)四．操作 (7)1．基本操作 (7)2．测试 (7)五．电池管理 (10)六．装箱单 (10)安全须知●有电！危险！操作者须经严格培训并获得国家相关电工操作认证才能使用本仪表进行现场测试。
●操作者必须完全理解手册说明并能熟练操作本仪表后才能进行现场测试。
●被测线路电压不能超过600V。
●可测导线最大外径Ф7.5mm×13mm。
●电流钳严防摔碰，钳口平面必须保持光洁，完全闭合测试才可靠。
●本仪表主要供二次回路和低压回路检测，使用时注意仪表的量限。
●电流钳使用完毕后，应及时将钳口平面的尘埃除尽，不能用粗糙物或腐蚀剂清洁钳口平面，最好用软布加润滑剂轻轻擦拭。
●请勿于高温潮湿，有结露的场所及日光直射下长时间放置和存放仪表。
●长时间不用仪表，请取出电池。
●更换电池，注意极性，若无法更换，请联系厂家。
●拆卸、维修本仪表，必须由有授权资格的人员操作，并定期保养。
●若本仪表及其他部件有损伤，请禁止使用。
●由于本仪表原因，继续使用会带来危险时，应立即停止使用，并马上封存，由有授权资格的机构处理。
一.简介VICTOR4000M相位伏安表又名MiNi相位伏安表，采用单钳设计，MiNi机身，小巧玲珑，其外形美观精致，结构科学合理。
能直接在线测试380/220伏电力系统中的相位、电压、电流、漏电流、频率、相序等，能判断感性容性电路，能间接测试功率、功率因数等，非常适合于排线密集的场所及二次计量单位。
仪表还具有数据保持、数据存储、数据查阅等功能，广泛适用于电力、石油化工、冶金、铁路、气象、工矿企业、计量部门、科研院校等领域。
二.技术规格三.结构四.操作1．基本操作按POWER键开关机。
开机后，LCD显示，开机15分钟后LCD闪烁，提示仪表将自动关机，此时再按POWER键仪表能继续工作。
按MODE键切换显示测试功能：相位、电压、电流、电压频率显示。
目录安全警告 (1)概述 (2)一、主要特点 (2)二、技术指标 (3)1 参比工作条件 (3)2 主要技术指标 (3)3 测量通道特性 (4)4 外形尺寸 (4)5 安全特性 (4)三、仪器结构及端子说明 (5)1 面板布置及功能键定义 (5)2 接线端子定义 (6)3 仪器构成 (7)四、使用操作说明 (7)1 仪器电源 (8)2 电压、电流、功率、功率因数、频率测量 (8)3 数据存储 (5)4 数据查询 (6)5 数据删除 (6)6 通讯及上传数据 (6)7 时间显示及校时 (6)8 数据打印 (6)9 数据保持 (6)10 电池更换 (6)11 电流互感器变比测量 (6)五测量操作接线说明 (6)1 测量单相配电系统电压、电流、功率因数及频率 (7)2 三相三线配电系统相序判别 (7)3 三相四线系统相序判别 (7)4 配电系统感性、容性负载的判断 (8)5 测量两电压之间的相位角 (8)6 测量两电流之间的相位角 (8)7 测量电压与电流之间的相位角 (8)8 变压器的接线组别 (8)9 测量漏电流 (8)10 其他说明 (8)仪表维护及修理 (10)产品质量及服务承诺 (19)测量数据管理系统说明 (12)附表：相位Ф/功率因数COSФ对照表 (15)安全警告使用仪器时：●请勿将仪器置于过热的环境，以避免损坏仪器或引起燃烧●请勿将其它物品放置在仪器表面上●请勿撞击、跌落仪器，以避免损坏仪器●使用仪器过程中：●请勿随意拆卸改动、调整内部电路；●仪表后盖未固定好时切勿使用；●测量电压不得高于500V；●不得在输入被测电压时在表壳上拔插电压、电流测试线，不得用手触及输入插孔表面，以免触电！●请勿在强电磁环境下使用，以避免影响仪器正常使用●请勿用潮湿的手操作仪器或将其浸入水中；●请勿将本仪器上附件用于其它仪器，以避免电冲击、燃烧或损坏仪器；●仪器标识、配置、生产标准根据不同国家规范，有所不同，请使用符合当地标准的产品类型。
