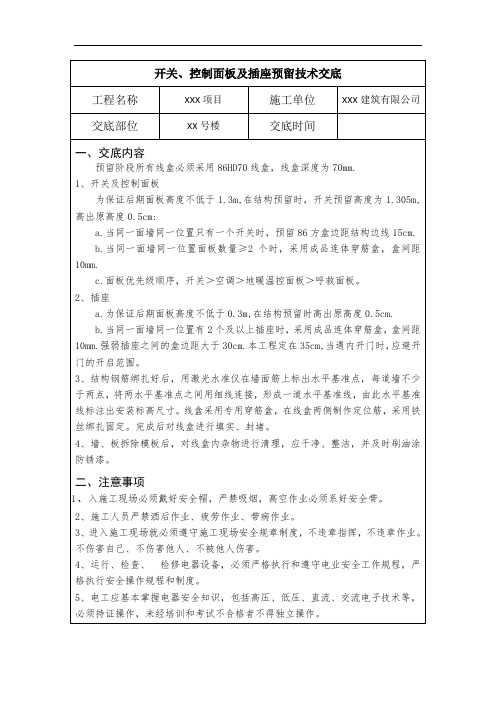

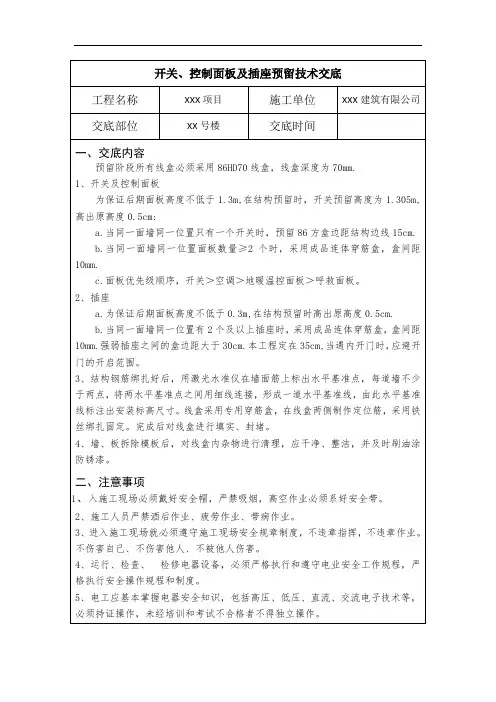

室内开关插座的安装要求、规范与标准1、开关插座最合适的安装高度一般来说，电源开关离地面一般在120厘米至135 厘米之间（一般开关高度是和成人的肩膀一样高）。
而电视、音响、台灯、接线板等使用的墙壁插座一般距地面30厘米（客厅插座根据电视柜和沙发而定），洗衣机的插座距地面120厘米至150 厘米，电冰箱的插座为150厘米至180 厘米，空调、排气扇等的插座距地面为190厘米至200 厘米。
厨房使用的功能型插座离地1米高，间距60厘米放1只，有些厨房的插座是藏在壁橱里的，比如净水器是放在壁橱里的，在净水器方便装一只插座比较方便。
空调、热水器等电器产品一般是安装在墙壁上方的，而这些产品的电线相对较短，所以为了方便就把开关插座装在墙壁上方离空调进的地方，这样又不会对下面造成影响。
2、开关插座装在什么位置好一般开关都是用方向相反的一只手进行开启关闭，而且用右手多于左手。
所以，一般家里的开关多数是装在进门的左侧，这样方便进门后用右手开启。
符合行为逻辑。
但是，这种情况是有前提的，大家一定要确保这些前提成立：a.与此开关相邻的进房门的开启方向是右边。
b.进门开关前的家具高度（该问题需要注意的家具有，鞋柜大橱伍斗厨等，不要宽于开关或高于开关，这样都为日常使用带来不便）c.一般进门开关建议使用带提示灯的，为夜间使用提供方便。
否则开关边上的墙久了都会脏脏的。
而且摸索着开灯，总是给胆小的MM带了很大的心理压力。
3、对于多个开关安装在什么位置合适多个开关分为安装多只开关和一只开关上面有多个按钮，可控制多处灯的开关。
安装多个开关的时候，开关盒间隙保持一致。
间隙不能太大，太大会造成开关间隔大，很难看；如果间隙小，开关之间挤在一起不好安装，也会造成开关变形。
所以对技术的要求比较高。
而安装一只上面有多个按钮的开关则很简单，就按照正常的开关来安装即可。
在要求电工连接多联开关的时候，一定要有逻辑标准，或者是按照灯方位的前后顺序，一个一个渐远。

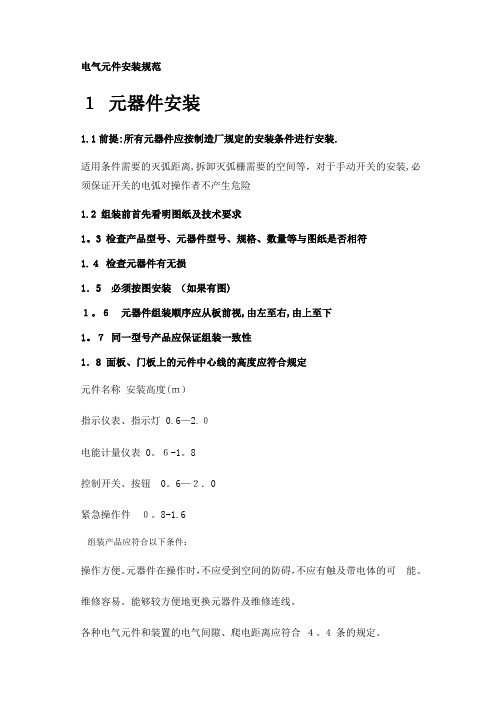

电气元件安装规范１元器件安装1.1前提:所有元器件应按制造厂规定的安装条件进行安装.适用条件需要的灭弧距离,拆卸灭弧栅需要的空间等，对于手动开关的安装,必须保证开关的电弧对操作者不产生危险1.2 组装前首先看明图纸及技术要求1。
3 检查产品型号、元器件型号、规格、数量等与图纸是否相符1.４检查元器件有无损1．5 必须按图安装（如果有图)１。
６元器件组装顺序应从板前视,由左至右,由上至下1。
７同一型号产品应保证组装一致性1．8 面板、门板上的元件中心线的高度应符合规定元件名称安装高度(ｍ）指示仪表、指示灯 0.6—2.０电能计量仪表 0。
６-1。
8控制开关、按钮0。
6—２．0紧急操作件０。
8-1.6组装产品应符合以下条件：操作方便。
元器件在操作时，不应受到空间的防碍，不应有触及带电体的可能。
维修容易。
能够较方便地更换元器件及维修连线。
各种电气元件和装置的电气间隙、爬电距离应符合４。
4 条的规定。
保证一、二次线的安装距离。
１。
9 组装所用紧固件及金属零部件均应有防护层，对螺钉过孔、边缘及表面的毛刺、尖锋应打磨平整后再涂敷导电膏.1.１0 对于螺栓的紧固应选择适当的工具,不得破坏紧固件的防护层，并注意相应的扭距。
1．１1 主回路上面的元器件,一般电抗器,变压器需要接地,断路器不需要接地,下图中为电抗器接地．ﻫ图１1。
12 对于发热元件 (例如管形电阻、散热片等) 的安装应考虑其散热情况,安装距离应符合元件规定。
额定功率为75W 及以上的管形电阻器应横装，不得垂直地面竖向安装.下图为错误接法图21.1３所有电器元件及附件,均应固定安装在支架或底板上,不得悬吊在电器及连线上。
１。
１４接线面每个元件的附近有标牌,标注应与图纸相符。
除元件本身附有供填写的标志牌外，标志牌不得固定在元件本体上.ａ）端子的标识图31.１５标号应完整、清晰、牢固．标号粘贴位置应明确、醒目ｂ) 双重的标识图41。
16 安装于面板、门板上的元件、其标号应粘贴于面板及门板背面元件下方,如下方无位置时可贴于左方，但粘贴位置尽可能一致,ｃ) 门上的器件图51.１7 保护接地连续性保护接地连续性利用有效接线来保证。
电气设备安装方法及技术要求1变压器的安装安装前作好准备工作，待各方面都符合安装条件后，进行安装。
4台干式变压器，两台容量为1600KVA，另两台容量为1250KVA，不属于超大容量变压器，因此这4台变压器都可采取整体安装。
变电站设备应提前到货，以便尽早提供调试、试车条件。
该工程中变压器位于地下室B1段，重约10吨，拟采用50吨吊车吊至附近，然后水平拖运到变电所。
施工注意事项：⑴变压器推进变电所时，使它的高压侧和低压侧方向与高、低压配电柜相一致。
⑵变压器就位后，用止轮器将滚轮固定，并涂上防锈油。
⑶装接高、低压线。
高压侧用10KV的电缆连接变压器与高压柜，低压侧用铜母线连接变压器与低压柜。
母线与变压器套管连接时，用两把扳手，一把扳手固定套管压紧螺母，另一把扳手旋转压紧母线的螺母，防止套管中的连接螺栓跟着转动。
特别注意不能使套管的端部受到额外的应力。
⑷把变压器的接地螺栓和中性点接入地线，连接线设计采用25×3mm2镀锌铜带。
⑸进行绝缘电阻测试，对其高、低压侧线圈分别用2500V、500V摇表进行测量，绝缘电阻值要达到1KΩ/V的标准，低压侧线圈绝缘电阻值大于0.5MΩ，否则对变压器进行干燥等处理。
2 成套配电柜、控制柜的安装⑴开关柜安装序定位放线→基础型钢安装→设备检查→立柜就位→内部清扫→检查接线→试验→送电试运行⑵设备安装前土建应具备的条件为便于设备的保管及施工进度的及时完成，编制设备进场计划，土建满足设备安装条件。
具体有：1)屋顶、楼板施工完工。
2)室内地面的基层施工完工，并在墙上标出地面标高。
3)混凝土基础及构架达到允许的强度，焊接的构件质量符合设计要求。
4)预埋件及预埋留孔符合设计要求。
5)模板及施工设施拆除，场地清扫干净。
6)具有足够的施工场地，道路通畅。
7)门窗安装完毕，便于设备保管。
⑶基础制安本工程中设备基础型钢为12#普通槽钢，安装前对土建施工提供的安装条件包括沟槽尺寸及预埋件的位置、标高等进行检查和验收，如果提供的安装条件未能符合设备安装条件时，协助土建单位作必要的修整。

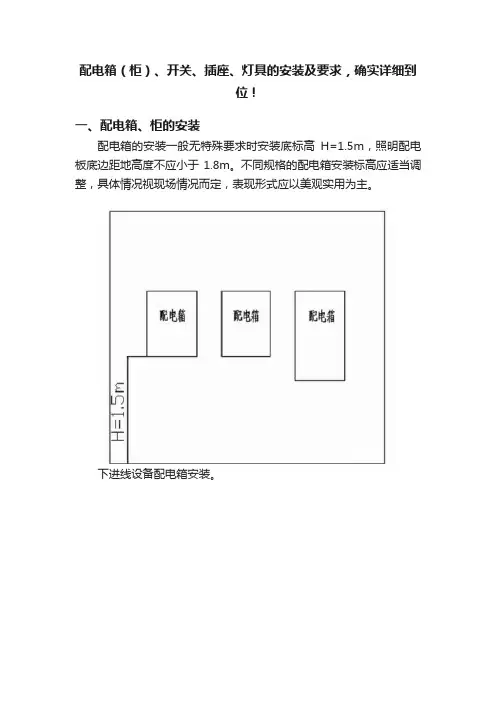

配电箱（柜）、开关、插座、灯具的安装及要求，确实详细到位！一、配电箱、柜的安装配电箱的安装一般无特殊要求时安装底标高H=1.5m，照明配电板底边距地高度不应小于1.8m。
不同规格的配电箱安装标高应适当调整，具体情况视现场情况而定，表现形式应以美观实用为主。
下进线设备配电箱安装。
用电分端应预留足够的线缆，一般留箱体周长的1/2。
管槽进箱体时应安装套件保护线缆。
配电箱内可以设置简易照明和排气装置以方便使用。
配电箱、柜内设置扣槽和保护板。
：配电箱、柜的布线：扣板式PVC线槽，旁侧带接线孔，接入导线应置入其内；总控开关处如有需要可增加隔项板。
柜、箱内设资料袋，内置系统图纸及相关资料说明等。
安装箱盖:把箱盖安装在箱体上。
用仪表校对箱内电具有无差错,调整无误后试送电,最后把此配电箱的系统图贴在箱盖内侧,并标明各个闸具用途及回路名称,以方便以后操作。
电缆格兰头：特殊夹紧爪与夹紧圈设计,夹紧电缆范围大,抗拉力强,可防水,防尘,防盐,耐酸性,酒精,油,油脂及一般溶剂。
安装方法：使用液压开孔器将箱体进出电缆处开出与格兰头相符圆孔，箱体钢板厚度≥2mm，若＜2mm可加设格兰板防止箱体受力变形。
安装时不须将固定头解体，电缆可直接穿入上紧即可。
配电箱(盘)全部电器安装完毕后,用500V兆欧表对线路进行绝缘摇测。
摇测项目包括相线与相线之间,相线与零线之词,相线与地线之间,零线与地线之间。
两人进行摇测,同时做好记录。
二、穿线作业流程选择导线→穿带线→扫管→带护口→放线及断线→导线与带线的绑扎→管内穿线→导线连接→接头包扎→线路检查绝缘摇测放线及断线：对整盘导线放线时,将导线置于放线架或放线车上,放线避免出现死扣和背花。
剪断导线时,盒内导线的预留长度为15cm,箱内导线的预留长度为箱体周长的l/2,出户导线的预留长度为1.5m。
箱内导线的预留长度为箱体周长的l/2。
同一管路内的穿线的横截面积不能超过导管截面积的40%，一般情况下不超过6根导线。

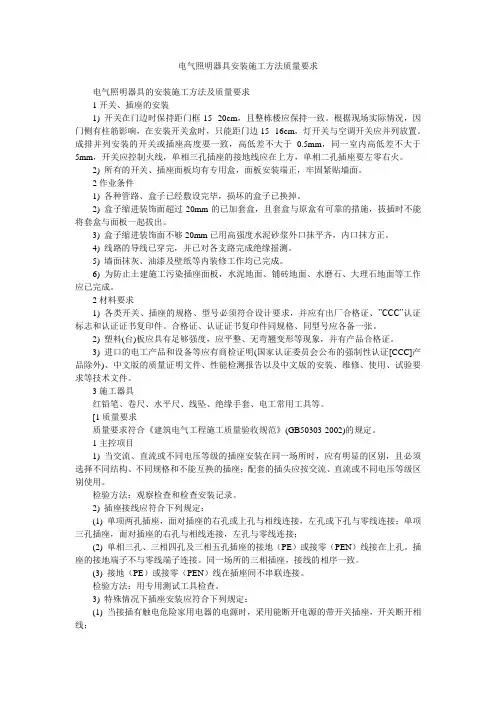

电气照明器具安装施工方法质量要求电气照明器具的安装施工方法及质量要求1开关、插座的安装1) 开关在门边时保持距门框15--20cm，且整栋楼应保持一致。
根据现场实际情况，因门侧有柱筋影响，在安装开关盒时，只能距门边15--16cm，灯开关与空调开关应并列放置。
成排并列安装的开关或插座高度要一致，高低差不大于0.5mm，同一室内高低差不大于5mm，开关应控制火线，单相三孔插座的接地线应在上方，单相二孔插座要左零右火。
2) 所有的开关、插座面板均有专用盒，面板安装端正，牢固紧贴墙面。
2作业条件1) 各种管路、盒子已经敷设完毕，损坏的盒子已换掉。
2) 盒子缩进装饰面超过20mm的已加套盒，且套盒与原盒有可靠的措施，拔插时不能将套盒与面板一起拔出。
3) 盒子缩进装饰面不够20mm已用高强度水泥砂浆外口抹平齐，内口抹方正。
4) 线路的导线已穿完，并已对各支路完成绝缘摇测。
5) 墙面抹灰、油漆及壁纸等内装修工作均已完成。
6) 为防止土建施工污染插座面板，水泥地面、铺砖地面、水磨石、大理石地面等工作应已完成。
2材料要求1) 各类开关、插座的规格、型号必须符合设计要求，并应有出厂合格证、”CCC”认证标志和认证证书复印件。
合格证、认证证书复印件同规格、同型号应各备一张。
2) 塑料(台)板应具有足够强度，应平整、无弯翘变形等现象，并有产品合格证。
3) 进口的电工产品和设备等应有商检证明(国家认证委员会公布的强制性认证[CCC]产品除外)、中文版的质量证明文件、性能检测报告以及中文版的安装、维修、使用、试验要求等技术文件。
3施工器具红铅笔、卷尺、水平尺、线坠、绝缘手套、电工常用工具等。
[1质量要求质量要求符合《建筑电气工程施工质量验收规范》(GB50303-2002)的规定。
1主控项目1) 当交流、直流或不同电压等级的插座安装在同一场所时，应有明显的区别，且必须选择不同结构、不同规格和不能互换的插座；配套的插头应按交流、直流或不同电压等级区别使用。
电气装置安装规程(GB50169—2006）电气设备安装标准规范1、总则1。
1本规范适用于1。
2 本规范引用标准: 《建筑电气工程施工质量验收规范》（GB 50303—2002） 《安装与验收标准》（GB 50171-1992) 《电气装置安装工程》(GB 50169-1992） 《电气装置安装工程》起重机电气装置施工及验收规范（GB 50256—96） 有关设备出厂说明书和上级有关文件规定 1.3所有电气项目施工人员应熟知并严格执行本规范，确保电气安装工程质量。
1.4本规范与上级的有关规程、规范相低触时应按上级规程、规范执行。
1.5当现场设备、系统结线等发生变化时应及时修改本规程。
1.6所有电气技术人员及公司相关领导应熟悉本规范。
1。
7本规程应每年进行一次复查，对不符合上级规定和现场实际的部分进行修订。
1。
8本规范由负责解释。
第一节变压器安装规范一、主控项目1。
变压器安装应位置正确,附件齐全,油浸变压器油位正常，无渗油现象； 2. 接地引下线及其与主接地网的连接应满足设计要求,接地可靠。
3. 变压器的相关电气试验必须合格. 4。
保护装置整定值符合规定；正确操作及联动试验正确. 5。
变压器的高、低压侧接线、相色清晰、安装合理。
二、一般项目1。
分接头的位置应符合运行要求。
有载调压切换装置的远方操作应动作可靠,指示位置正确。
2. 绝缘件应无裂纹、缺损和瓷件瓷釉损坏等缺陷，外表清洁，测温仪表指示准确。
3。
装有滚轮的变压器就位后，应将滚轮用能拆卸的制动部件固定。
4. 检查变压器铭牌上所列各项技术参数及产品附件与图纸上的型号、规格等相符；出厂资料、文件需齐全。
5。
变压器本身不应有机械损伤,箱盖螺栓应完整无缺,密封衬垫要求严密良好，无渗油现象。
6。
易损部件如套管、油位表、呼吸器、信号温度计、气体继电器等有无损坏现象。
7. 变压器顶盖上应无遗留杂物。
8。
储油柜、冷却装置等油系统上的阀门均应打开,且指示正确. 9。

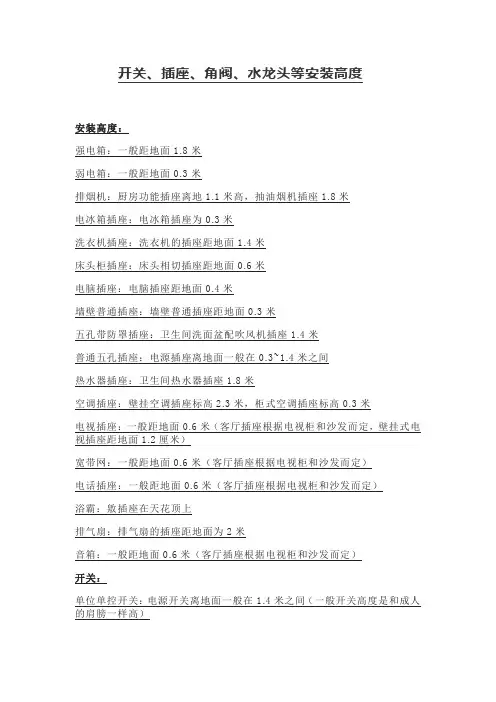

开关、插座、角阀、水龙头等安装高度
安装高度：
强电箱：一般距地面1.8米
弱电箱：一般距地面0.3米
排烟机：厨房功能插座离地1.1米高，抽油烟机插座1.8米
电冰箱插座：电冰箱插座为0.3米
洗衣机插座：洗衣机的插座距地面1.4米
床头柜插座：床头相切插座距地面0.6米
电脑插座：电脑插座距地面0.4米
墙壁普通插座：墙壁普通插座距地面0.3米
五孔带防罩插座：卫生间洗面盆配吹风机插座1.4米
普通五孔插座：电源插座离地面一般在0.3~1.4米之间
热水器插座：卫生间热水器插座1.8米
空调插座：壁挂空调插座标高2.3米，柜式空调插座标高0.3米
电视插座：一般距地面0.6米（客厅插座根据电视柜和沙发而定，壁挂式电视插座距地面1.2厘米）
宽带网：一般距地面0.6米（客厅插座根据电视柜和沙发而定）
电话插座：一般距地面0.6米（客厅插座根据电视柜和沙发而定）
浴霸：敫插座在天花顶上
排气扇：排气扇的插座距地面为2米
音箱：一般距地面0.6米（客厅插座根据电视柜和沙发而定）
开关：
单位单控开关：电源开关离地面一般在1.4米之间（一般开关高度是和成人的肩膀一样高）
单位双控开关：电源开关离地面一般在1.4米之间
壁灯：壁灯距地面1.5米
给水：
洗脸盆角阀：一般距地面0.56米
淋浴器角阀：一般距地面1.15米
坐便器角阀：一般距地面0.3米
浴盆角阀：一般距地面0.65米
洗衣机龙头：一般距地面1米
备用水龙头：一般距地面0.45米
所有洗手盆的排水管：一般距地面0.4米（一定要装在墙壁内）。

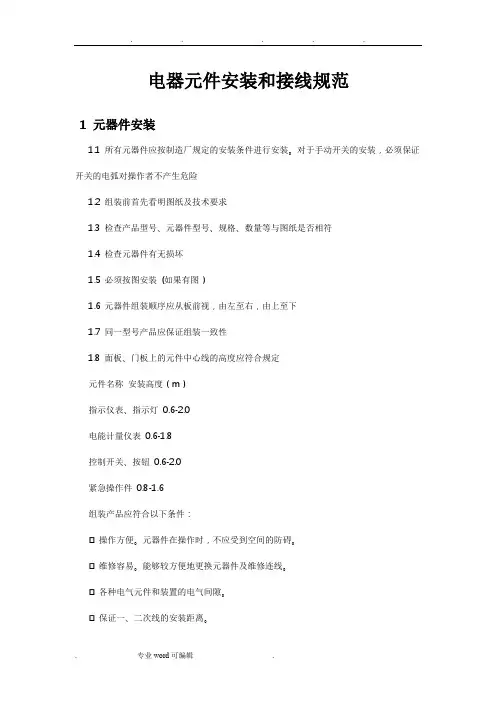

电器元件安装和接线规范1 元器件安装1.1 所有元器件应按制造厂规定的安装条件进行安装。
对于手动开关的安装，必须保证开关的电弧对操作者不产生危险1.2 组装前首先看明图纸及技术要求1.3 检查产品型号、元器件型号、规格、数量等与图纸是否相符1.4 检查元器件有无损坏1.5 必须按图安装(如果有图）1.6 元器件组装顺序应从板前视，由左至右，由上至下1.7 同一型号产品应保证组装一致性1.8 面板、门板上的元件中心线的高度应符合规定元件名称安装高度（m）指示仪表、指示灯0.6-2.0电能计量仪表0.6-1.8控制开关、按钮0.6-2.0紧急操作件0.8-1.6组装产品应符合以下条件：操作方便。
元器件在操作时，不应受到空间的防碍。
维修容易。
能够较方便地更换元器件及维修连线。
各种电气元件和装置的电气间隙。
保证一、二次线的安装距离。
1.9 主回路上面的元器件，一般电抗器，变压器需要接地，断路器不需要接地，下图中为电抗器接地。
1.10 所有电器元件及附件，均应固定安装在支架或底板上，不得悬吊在电器及连线上。
1.11 接线面每个元件的附近有标牌，标注应与图纸相符。
除元件本身附有供填写的标志牌外，标志牌不得固定在元件本体上。
a) 端子的标识1.12 标号应完整、清晰、牢固。
标号粘贴位置应明确、醒目b) 双重的标识1.13 安装于面板、门板上的元件、其标号应粘贴于面板及门板背面元件下方，如下方无位置时可贴于左方，但粘贴位置尽可能一致，c) 门上的器件1.14 保护接地连续性保护接地连续性利用有效接线来保证。
柜内任意两个金属部件通过螺钉连接时如有绝缘层均应采用相应规格的接地垫圈并注意将垫圈齿面接触零部件表面（红圈处），或者破坏绝缘层。
门上的接地处（红圈处）要处理好，防止因为油漆的问题而接触不好，而且连接线尽量短。
1.15 安装因振动易损坏的元件时，应在元件和安装板之间加装橡胶垫减震。
1.16 对于有操作手柄的元件应将其调整到位，不得有卡阻现象。
安装使用说明书浴霸型 号: FV-11GBW1目录安全指引安装注意事项安装要求包装附件清单部件名称及尺寸及准备安装前确认安装方法试运转遥控器功能介绍定时功能的使用方法风向功能的使用方法取暖功能的使用方法换气功能的使用方法干燥功能的使用方法机体模式按钮面板使用及维护注意事项维护方法常见故障的识别与处理电气原理图规格245510111211121314~151516~171823~34~610~131819感谢您选用 产品。
安装、使用和维护 产品前，请仔细阅读本安装使用说明书。
安装前，请务必先阅读“安装注意事项”(第23页)。
不遵照此说明书进行操作有可能导致~人员受伤或财产损失。
安装完成后，请向顾客说明如何使用和维护 产品，并将此说明书交给顾客保管。
使用前，请务必先阅读“使用及维护注意事项”(第1516页)。
~请妥善保管好此说明书以备日后参考。
(保留备用)购机时请认真填写保修证，并经商店填写盖章后妥善保管好保修证以作保修用。
执行标准：Panasonic Panasonic GB 4706.1 GB 4706.23 GB 4706.27 Q/GPS 010 家用和类似用途电器的安全 第1部分：通用要求家用和类似用途电器的安全 第2部分：室内加热器的特殊要求家用和类似用途电器的安全 第2部分：风扇的特殊要求浴室电加热器具（浴霸）附保修证Panasonic为避免给您及其他人造成伤害，这里我们列出了以下安全注意事项，请务必遵守，各种标志的含义请参见以下内容。
无视或错误理解这些标志，会产生下列两种情况。
务必遵守的内容分类，用标志区分说明如下：请遵守以下安装要求事项，否则可能会导致机体老化或发生故障。
请确保整机水平安装偏差产品安装高度距地面必须大于1.8m。
请勿安装在倾斜的窗体上。
防止水倒流3请勿安装在油烟过多的场所。
可能会引起故障。
请设置通风口。
请可能会引起故障。
请勿安装在桑拿蒸汽浴室中。
可能会引起故障。
可能会引起故障。
电气结构及附件标准精选（最新）G3047.3《GB/T3047.3-2003 高度进制为20mm的插箱、插件基本尺寸系列》G3047.5《GB/T3047.5-2003 高度进制为20mm的台式机箱基本尺寸系列》G3047.6《GB/T 3047.6-2007 电子设备台式机箱基本尺寸系列》G3047.8《GB/T3047.8-1996 高度进制为44.45mm的窄柜基本尺寸系列》G7267《GB/T7267-2003 电力系统二次回路控制、保护屏及柜基本尺寸系列》G7268《GB/T 7268-2005 电力系统二次回路控制、保护装置用插箱及插件面板基本尺寸系列》G7269《GB/T 7269-2008 电子设备控制台的布局、型式和基本尺寸》G8582《GB/T 8582-2008 电工电子设备机械结构术语》G10217《GB/T 10217-2011 电工控制设备造型设计导则》G14823(合)《GB/T 14823.1~2、14823.4-1993 电气安装用导管 特殊要求》G16316《GB16316-1996 电气安装用导管配件的技术要求:通用要求》G16934《GB/T 16934-2013 电能计量柜》G17194《GB/T17194-1997 电气安装用导管的外径和导管与配件的螺纹》G17464《GB17464-1998 连接铜导线用的螺纹型和无螺纹型夹紧件的安全要求》 G18663.1《GB/T 18663.1-2008 机柜、机架、插箱和机箱的气候、机械试验及安全要求》G18663.2《GB/T 18663.2-2007 电子设备机械结构 公制系列和英制系列的试验:机柜和机架的地震试验》G18663.3《GB/T 18663.3-2007 电子设备机械结构 公制系列和英制系列的试验 第3部分:机柜、机架和插箱的电磁屏蔽性能试验》G18759.1《GB/T18759.1-2002 机械电气设备开放式数控系统:总则》G18759.2《GB/T 18759.2-2006 机械电气设备 开放式数控系统:体系结构》G19183.1《GB/T19183.1-2003 电子设备机械结构:户外机壳设计导则》G19183.2《GB/T19183.2-2003 电子设备机械结构:户外机壳箱体和机柜的协调尺寸》G19183.3《GB/T19183.3-2003 电子设备机械结构:户外机壳机柜尺寸》G19183.4《GB/T19183.4-2003 电子设备机械结构:户外机壳箱体尺寸》G19183.5《GB/T19183.5-2003 电子设备机械结构;户外机壳机柜和箱体的气候、机械试验及安全要求》G19290.1《GB/T19290.1-2003 发展中的电子设备构体机械结构模数序列:总规范》G19290.2《GB/T19290.2-2003 发展中的电子设备构体机械结构模数序列:25mm 设备构体的接口协调尺寸》G19290.3《GB/T 19290.3-2008 发展中的电子设备构体机械结构模数序列:分规范 25mm设备构体的接口协调尺寸 详细规范 机柜和机架的尺寸》G19290.4《GB/T 19290.4-2009 发展中的电子设备构体机械结构模数序列:分规范 25mm设备构体的接口协调尺寸 详细规范 插箱、机箱、背板、面板和插件的尺寸》G19290.5《GB/T 19290.5-2009 发展中的电子设备构体机械结构模数序列:分规范 25mm设备构体的接口协调尺寸 扩展的详细规范 插箱、机箱、背板、面板和插件的尺寸》G19520.1《GB/T 19520.1-2007 电子设备机械结构 482.6mm(19in)系列机械结构尺寸:面板和机架》G19520.2《GB/T 19520.2-2007 电子设备机械结构 482.6mm(19in)系列机械结构尺寸:机柜和机架结构的格距》G19520.3《GB/T 19520.3-2004 电子设备机械结构 482.6mm(19in)系列机械结构尺寸：插箱及其插件》G19520.4《GB/T 19520.4-2004 电子设备机械结构 482.6mm(19in)系列机械结构尺寸：插箱及其插件 附加尺寸 》G19520.5《GB/T 19520.5-2004 电子设备机械结构 482.6mm(19in)系列机械结构尺寸：插箱及其插件 设计概述》G19520.6《GB/T 19520.6-2004 电子设备机械结构 482.6mm(19in)系列机械结构尺寸：插箱及其插件 插拔器手柄》G19520.7《GB/T 19520.7-2004 电子设备机械结构 482.6mm(19in)系列机械结构尺寸：插箱及其插件 电磁屏蔽结构》G19520.8《GB/T 19520.8-2004 电子设备机械结构 482.6mm(19in)系列机械结构尺寸：插箱及其插件静电放电防护 》G19520.9《GB/T 19520.9-2004 电子设备机械结构 482.6mm(19in)系列机械结构尺寸：插箱及其插件 编码键》G19520.10《GB/T 19520.10-2004 电子设备机械结构 482.6mm(19in)系列机械结构尺寸:插箱及其插件 定位/接地销》G19520.11《GB/T 19520.11-2004 电子设备机械结构 482.6mm(19in)系列机械结构尺寸:插箱及其插件 后安装插件》G19520.12《GB/T 19520.12-2009 电子设备机械结构 482.6mm(19in)系列机械结构尺寸:插箱及其插件》G19520.13《GB/T 19520.13-2009 电子设备机械结构 482.6mm(19in)系列机械结构尺寸:插拔器手柄》G19520.14《GB/T 19520.14-2009 电子设备机械结构 482.6mm(19in)系列机械结构尺寸:编码键和定位销》G19520.15《GB/T 19520.15-2009 电子设备机械结构 482.6mm(19in)系列机械结构尺寸:基于连接器的插箱和插件的接口尺寸》G19520.17《GB/T 19520.17-2010 电子设备机械结构 482.6mm（19in）系列机械结构尺寸第3-105部分:1U高度机箱的尺寸和设计要求》G20041.1《GB/T 20041.1-2005 电气安装用导管系统 第1部分：通用要求》 G22690《GB/T 22690-2008 数据通信设备通用机械结构 机柜和插箱》G22763《GB/T 22763-2008 电器附件 大口径密封螺塞》G22764.1《GB/T 22764.1-2008 低压机柜 第1部分：总规范》G22764.2《GB/T 22764.2-2008 低压机柜 第2部分：尺寸系列》G22764.3《GB/T 22764.3-2008 低压机柜 第3部分：环境与气候》G22764.4《GB/T 22764.4-2008 低压机柜 第4部分：电气安全要求》G22764.5《GB/T 22764.5-2008 低压机柜 第5部分：基本试验方法》G23359《GB/T 23359-2009 框架式低压机柜》G23360《GB/T 23360-2009 机壳热特性的估算方法》G25293《GB/T 25293-2010 电工电子设备机柜机械门锁》G25294《GB/T 25294-2010 电力综合控制机柜通用技术要求》G28564《GB/T 28564-2012 电工电子设备机柜 模数化设计要求》G28568《GB/T 28568-2012 电工电子设备机柜 安全设计要求》G28571.1《GB/T 28571.1-2012 电信设备机柜 第1部分：总规范》GJ28A《GJB/Z28A-1999 插箱、插件的基本尺寸系列》GJ457《GJB/Z457-2001 机载电子设备通用指南》GJ2825《GJB 2825-1997 军用雷达机柜、插箱、插件模块化要求》H7818《HB 7818-2006 中心固定尼龙支架》H7819《HB 7819-2006 垂直固定T型尼龙支架》H7820《HB 7820-2006 平行固定T型尼龙支架》H7821《HB 7821-2006 单面固定尼龙支架》H7822《HB 7822-2006 双面固定尼龙支架》H7823《HB 7823-2006 侧面固定尼龙支架》QJ1909A《QJ1909.1~.6A-2008 模件式机柜结构型式及尺寸》QJ3034《QJ3034-1998 电子设备机械结构25mm尺寸系列》QJ3035《QJ3035-1998 电子机柜电磁屏蔽要求和测试方法》QJ3176《QJ 3176-2003 电子设备用模数为25mm机柜通用规范》J3836《JB/T3836-1997 电工专用设备产品型号编制方法》J6525《JB/T6525-1992 电器安装轨》J7105《JB/T7105-2002 35KV变电站(所)成套集控保护屏、机、台通用技术条件》J8593《JB/T8593-1997 电器附件暗装用面板、调整板和安装盒》J8678《JB/T8678-1998 电气设备机械结构框架通用技术条件》J10324《JB/T10324-2002 电气设备机柜通用技术条件》J56042《JB/T56042-1993 FA型电气设备用柜体技术条件》DL1145《DL/T 1145-2009 绝缘工具柜》TB1508《TB/T 1508-2005 机车电气屏柜技术条件》SJ20435《SJ 20435-1994 电子设备机箱(柜)附件的通用技术要求》SJ20742《SJ20742-1999 伸缩式导轨基本尺寸系列》SJ20743《SJ20743-1999 散热器手册:热阻曲线集》YS687《YS/T 687-2009 电子行业机柜用铝合金板、带材》构2002《电器工业标准汇编 电气设备机械结构卷》GB/T3047.1-95高度进制为20mm的面板、架和柜基本尺寸系列GB/T3047.2-92高度进制为44.45mm的面板、机架和机柜基本尺寸GB/T3047.3-92高度进制为20mm的插箱、插件基本尺寸系列GB/T3047.4-86高度进制为44.45mm的插箱、插件基本尺寸系列GB/T3047.5-92高度进制为20mm的台式机箱基本尺寸系列GB/T3047.6-92电子设备台式机箱基本尺寸系列GB/T3047.8-96高度进制为44.45mm的窄柜基本尺寸系列GB/T5962-95F81NIM标准仪器系统GB/T7266-87电力系统二次回路电气控制台基本尺寸GB/T7267-87电力系统二次回路控制、保护屏及柜基本尺寸系列GB/T7268-87电力系统二次回路控制、保护装置用插箱基本尺寸系列GB/T7269-87电子设备控制台的布局、型式和基本尺寸GB/T8582-2000电工电子设备机械结构术语GB10217-88电工控制设备造型设计导则GB/T15139-94电工设备结构总技术条件GB/T15395-94电子设备机柜通用技术条件GB/T15428-95电子设备用冷板设计导则JB/T1402-91盘装工业过程测量和控制仪表及开孔尺寸JB/T 6753.1-1993 电工设备设备构体公差 钣金件和结构一般公差及其选用规则JB/T 6753.2-1993 电工设备设备构体公差 金属剪切件一般公差JB/T 6753.3-1993 电工设备设备构件公差 金属冷冲压件一般公差JB/T 6753.4-1993 电工设备设备构件公差 焊接结构一般公差JB/T 6753.5-1993 电工设备设备构件公差 组装结构一般公差J8165《JB/T 8165-2013 电器附件产品型号编制方法》J8593《JB/T 8593-2013 电器附件用面板、调整板和安装盒尺寸要求》JB/T8678-98电气设备机械结构框架通用技术条件DB724〈接线座标准 （1） 〉 （93电工版）JB/T 56026.1-1992 JF4底座封闭型接线座JB/T 56026.2-1992 JF5底座封闭型接线座JB/T 56026.3-1992 JF6底座封闭型接线座JB/T 56026.4-1992 JH6组合型接线座JB/T 56026.5-1992 JH9组合型接线座DB769〈电器附件标准〉 （93电工版）JB/T 5660-1991 电器附件、家用和类似用途的控制器、保护器的包装和标志 JB/T 5661-1991 器具开关 术语JB/T 6210-1992 微隙开关JB/T 6212-1992 器具开关型号编制方法JB/T6487-92琴键开关DB994〈电器附件专业卷 （1） 〉 （2000电工版）JB/T 3751-1997 家用和类似用途双金属温度控制器JB/T 5660-1991 电器附件、家用和类似用途的控制器、保护器的包装和标志 JB/T 6211-1992 电热毯及其类似用途开关JB/T 6740.2-1993 小型全封闭制冷电动机 压缩机用正温度系数热敏电阻起动继电器JB/T 6740.3-1993 小型全封闭制冷电动机 压缩机用电流式起动继电器JB/T 6743-1993 户内户外钢制电缆桥架防腐环境 技术条件JB/T 7580-1994 家用和类似用途插头插座寿命试验机JB/T 7581-1994 琴键开关 寿命试验机JB/T 8165-1999 电器附件、控制器和保护器 产品型号编制方法JB/T 8440-1996 电热器具用电源开关JB/T 8592-1997 家用和类似用途电磁四通换向阀JB/T 8593-1997 电器附件暗装用面板、调整板和安装盒JB/T 8642-1997 琴键开关JB/T 8967-1999 家用和类似用途压力式温度控制器 JB/T 8968-1999 家用和类似用途电动机式程序控制器 JB/T 8969-1999 家用电器用装入式电动机热保护器。
电气装置安装规程（GB50169-2006 ）电气设备安装标准规范1、总则 1.1 本规范适用于 1.2 本规范引用标准：《建筑电气工程施工质量验收规范》（GB 50303-2002 ）《安装与验收标准》（GB 50171-1992 ）《电气装置安装工程》（ GB 50169-1992 ）《电气装置安装工程》起重机电气装置施工及验收规范（GB 50256-96 ）有关设备出厂说明书和上级有关文件规定 1.3 所有电气项目施工人员应熟知并严格执行本规范，确保电气安装工程质量。
1.4 本规范与上级的有关规程、规范相低触时应按上级规程、规范执行。
1.5当现场设备、系统结线等发生变化时应及时修改本规程。
1.6 所有电气技术人员及公司相关领导应熟悉本规范。
1.7 本规程应每年进行一次复查,对不符合上级规定和现场实际的部分进行修订。
1.8 本规范由负责解释。
第一节变压器安装规范一、主控项目1. 变压器安装应位置正确，附件齐全，油浸变压器油位正常，无渗油现象； 2.接地引下线及其与主接地网的连接应满足设计要求，接地可靠。
3.变压器的相关电气试验必须合格。
4. 保护装置整定值符合规定；正确操作及联动试验正确。
5. 变压器的高、低压侧接线、相色清晰、安装合理。
二、一般项目1.分接头的位置应符合运行要求。
有载调压切换装置的远方操作应动作可靠，指示位置正确。
2. 绝缘件应无裂纹、缺损和瓷件瓷釉损坏等缺陷，外表清洁，测温仪表指示准确。
3.装有滚轮的变压器就位后，应将滚轮用能拆卸的制动部件固定。
4. 检查变压器铭牌上所列各项技术参数及产品附件与图纸上的型号、规格等相符；出厂资料、文件需齐全。
5.变压器本身不应有机械损伤，箱盖螺栓应完整无缺，密封衬垫要求严密良好，无渗油现象。
6.易损部件如套管、油位表、呼吸器、信号温度计、气体继电器等有无损坏现象。
7.变压器顶盖上应无遗留杂物。
8.储油柜、冷却装置等油系统上的阀门均应打开，且指示正确。
电气设备安装标准规范————————————————————————————————作者：————————————————————————————————日期：电气设备安装标准规范1、总则1.1本规范适用于 1.2 本规范引用标准：《建筑电气工程施工质量验收规范》（GB 50303-2002） 《安装与验收标准》（GB 50171-1992） 《电气装置安装工程》（GB 50169-1992）《电气装置安装工程》起重机电气装置施工及验收规范（GB 50256-96） 有关设备出厂说明书和上级有关文件规定1.3所有电气项目施工人员应熟知并严格执行本规范，确保电气安装工程质量。
1.4本规范与上级的有关规程、规范相低触时应按上级规程、规范执行。
1.5当现场设备、系统结线等发生变化时应及时修改本规程。
1.6所有电气技术人员及公司相关领导应熟悉本规范。
1.7本规程应每年进行一次复查,对不符合上级规定和现场实际的部分进行修订。
1.8本规范由负责解释。
第一节变压器安装规范一、主控项目1. 变压器安装应位置正确，附件齐全，油浸变压器油位正常，无渗油现象；2. 接地引下线及其与主接地网的连接应满足设计要求，接地可靠。
3. 变压器的相关电气试验必须合格。
4. 保护装置整定值符合规定；正确操作及联动试验正确。
5. 变压器的高、低压侧接线、相色清晰、安装合理。
二、一般项目1. 分接头的位置应符合运行要求。
有载调压切换装置的远方操作应动作可靠，指示位置正确。
2. 绝缘件应无裂纹、缺损和瓷件瓷釉损坏等缺陷，外表清洁，测温仪表指示准确。
3. 装有滚轮的变压器就位后，应将滚轮用能拆卸的制动部件固定。
4. 检查变压器铭牌上所列各项技术参数及产品附件与图纸上的型号、规格等相符；出厂资料、文件需齐全。
5. 变压器本身不应有机械损伤，箱盖螺栓应完整无缺，密封衬垫要求严密良好，无渗油现象。
6. 易损部件如套管、油位表、呼吸器、信号温度计、气体继电器等有无损坏现象。
电气装置安装工程低压电器施工及验收规范Code for construction and acceptance of low-voltage apparatuselectric equipment installation engineeringGB 50254—961 总 则1.0.1 为保证低压电器的安装质量，促进施工安装技术的进步，确保设备安装后的安全运行，制订本规范。
1.0.2 本规范适用于交流50Hz额定电压1200V及以下、直流额定电压为1500V 及以下且在正常条件下安装和调整试验的通用低压电器。
不适用于无需固定安装的家用电器、电力系统保护电器、电工仪器仪表、变送器、电子计算机系统及成套盘、柜、箱上电器的安装和验收。
1.0.3 低压电器的安装，应按已批准的设计进行施工。
1.0.4 低压电器的运输、保管，应符合现行国家有关标准的规定；当产品有特殊要求时，应符合产品技术文件的要求。
1.0.5 低压电器设备和器材在安装前的保管期限，应为一年及以下；当超期保管时，应符合设备和器材保管的专门规定。
1.0.6 采用的设备和器材，均应符合国家现行技术标准的规定，并应有合格证件，设备应有铭牌。
1.0.7 设备和器材到达现场后，应及时做下列验收检查：1.0.7.1 包装和密封应良好。
1.0.7.2 技术文件应齐全，并有装箱清单。
1.0.7.3 按装箱清单检查清点，规格、型号，应符合设计要求；附件、备件应齐全。
1.0.7.4 按本规范要求做外观检查。
1.0.8 施工中的安全技术措施，应符合国家现行有关安全技术标准及产品技术文件的规定。
1.0.9 与低压电器安装有关的建筑工程的施工，应符合下列要求：1.0.9.1 与低压电器安装有关的建筑物、构筑物的建筑工程质量，应符合国家现行的建筑工程施工及验收规范中的有关规定。
当设备或设计有特殊要求时，尚应符合其要求。
1.0.9.2 低压电器安装前，建筑工程应具备下列条件：(1)屋顶、楼板应施工完毕，不得渗漏。
电气元件装配及布线要求1.电气设备应有足够的电气间隙及爬电距离以保证设备安全可靠的工作（见表E）。
2.电气元件及其组装板的安装结构应尽量考虑进行正面拆装。
3.如有可能，元件的安装紧固件应做成能在正面紧固及松托。
4.各电器元件应能单独拆装更换，而不影响其他元件及导线束的固定。
5.发热元件宜安装在散热良好的地方，两个发热元件之间的连线应采用耐热导线或裸铜线套瓷管。
6.二极管、三极管及可控硅、矽堆等电力半导体，应将其散热面或散热片的风道呈垂直方向安装，以利散热。
7.电阻器等电热元件安装一般应安装在箱子的上方，安装方向及位置应考虑到利于散热并尽量减少对其它元件的热影响。
8.柜内的PLC等电子元件的布置要尽量远离主回路、开关电源及变压器，不得直接放置或靠近柜内其他发热元件的对流方向。
9.主令操纵电器元件及整定电器元件的布置应避免由于偶然触及其手柄、按钮而误动作或动作值变动的可能性，整定装置一般在整定完成后应以双螺母锁紧并用红漆漆封，以免移动。
10.系统或不同工作电压电路的熔断器应分开布置。
11.熔断器、使用中易于损坏、偶尔需要调整及复位的零件，应不经拆卸其他部件便可以接近，以便于更换及调整。
12.熔断器安装位置及相互间距离应便于熔体的更换。
13.不同电压等级的熔断器要分开布置，不能交错混合排列。
14.有熔断指示器的熔断器，其指示器应装在便于观察的一侧。
15.瓷质熔断器在金属底板上安装时，其底座应垫软绝缘衬垫。
16.低压断路器与熔断器配合使用时，熔断器应安装在电源侧。
17.强弱电端子应分开布置；当有困难时，应有明显标志并设空端子隔开或设加强绝缘的隔板。
18.端子应有序号，端子排应便于更换且接线方便；离地高度宜大于350mm。
19.有防震要求的电器应增加减震装置，其紧固螺栓应采取防松措施。
20.紧固件应采用镀锌制品，螺栓规格应选配适当，电器的固定应牢固、平稳。
21.新落料的导轨端头处均需剪斜口，以防工作时的意外。
电气安装作业指导书一、总体要求：1、作业基本要求➢组装前首先看明图纸及技术要求➢检查产品型号、元器件型号、规格、数量等与图纸是否相符➢检查元器件外观有无损坏➢必须按图安装,连线正确，接触良好，并紧固➢元器件组装顺序应从板前视，由左至右，由上至下➢同一型号产品应保证组装一致性➢面板、门板上的元件中心线的高度应符合规定（实际操作高度）元件名称安装高度（m）指示仪表、指示灯 0.6-2.0电能计量仪表 0.6-1.8控制开关、按钮 0.6-2.0紧急操作件 0.8-1.62、安全技术要求组装产品应符合以下条件：➢操作方便。
