利用FTU实现环网柜备用电源自动投切方案

中压配电网10kV接线方式及配电自动化摘要：配电网改造和配电网自动化系统建设的目的在于提高配电网的可靠性。

配电网接线方式的选择是高水平配电自动化系统的前提和重要基础。

该文从现实角度出发，探讨了几种适合我国实际的配电网架接线方式及它们的优缺点，在此基础上着重介绍了如何实施配电网自动化。

关键词：配电网位于电力系统的末端，直接与用户相连，整个电力系统对用户的供电能力和供电质量最终都必须通过它来实现和保障。

中压配电网的规划、改造和建设已成为电力发展的一项十分重要的基础工程，其中电网接线方式的选择是一个十分重要的问题。

不同的城市电网，负荷密度、地理环境、配电变电站的保护方式、配电网的接地方式等是不同的，因此配电网的接线方式及自动化的实施应因地制宜、各具特点。

本文介绍了配电网的接线设计原则和配电自动化的实施原则，并针对几种典型接线方式探讨了配电自动化的实施。

1 配电网接线方式设计原则目前正在进行的城市电网建设改造工程，和即将实施的配电系统自动化建设工程，都要求对配电网的接线方式进行规划设计，特别是配电系统自动化对一次系统接线方式的依赖性很强，它决定了配电系统自动化的故障处理方式。

因此，配电网的接线方式必须和配电系统自动化规划紧密结合，一次系统接线方式必须满足配电系统自动化的要求。

配电网接线方式设计应遵循以下原则：•便于运行及维护检修；•优化网架结构、降低线损；•保证经济、安全运行；节约设备和材料,投资合理；•适应配电自动化的需要；•有利于提高供电可靠性和电压质量；•灵活地适应系统各种可能的运行方式。

2 配电自动化的实施原则注重投入产出。

首先是先进性与实用性的综合考虑。

先进，即功能先进，设备满足使用要求、符合发展趋势、不落后；实用，对做好工作有较大帮助，对提高管理水平有较大意义，不搞“花架子”。

此外，还要注意不同的地区要采用不同的模式，如负荷密集程度、负荷重要性、经济发达程度、发展趋势、售电收入等。

合理的网架基础。

配电自动化馈线终端〔FTU〕技术尺度目录1 尺度性引用文件 (1)2 技术要求 (1)3 尺度技术参数 (10)4 环境条件表 (12)5 试验 (13)附录A馈线终端无线通信安装位置、航插尺寸定义〔参考性附录〕 (14)附录B 馈线终端接口定义〔尺度性附录〕 (28)配电自动化馈线终端〔FTU〕技术尺度1 尺度性引用文件以下文件对于本文件的应用是必不成少的。

但凡注日期的引用文件，仅注日期的版本适用于本文件。

但凡不注日期的引用文件，其最新版本适用于本文件。

电磁兼容试验和测量技术抗扰度试验总论GB/T 176 静电放电抗扰度试验射频电磁场辐射抗扰度试验浪涌〔冲击〕抗扰度试验电快速瞬变脉冲群抗扰度试验工频磁场的抗扰度试验阻尼振荡磁场的抗扰度试验电压暂降、短时中断和电压变化抗扰度试验远动设备及系统第2局部：工作条件第1篇：电源和电磁兼容兼容性GB/T 11022 高压开关设备和控制设备尺度的共用技术要求GB/T 14285 继电庇护和安然自动装置技术规程GB/T 4208 外壳防护等级〔IP〕GB/T 13729 远动终端设备GB/T 5096 电子设备用机电件底子试验规程及测量方法GB/T 19520 电子设备机械布局低压成套开关设备和控制设备第五局部：对户外公共场合的成套设备—动力配电网用电缆分线箱〔CDCs)的特殊要求DL/T 637-1997 阀控式密封铅酸蓄电池订货技术条件DL/T 721 配电网自动化系统远方终端远动设备及系统第5-101局部：传输规约底子远动任务配套尺度远动设备及系统第5-104局部：传输规约采用尺度传输协议子集的IEC60870-5-101网络拜候DL/T 814 配电自动化系统功能尺度Q/GDW 382 配电自动化技术导那么Q/GDW 513 配电自动化主站系统功能尺度Q/GDW 514 配电自动化终端/子站功能尺度Q/GDW 625 配电自动化建设与改造尺度化设计技术规定2技术要求2.1概述馈线终端的布局形式可分为箱式馈线终端和罩式馈线终端。

电力配网终端（FTU）电源解决方案
双击自动滚屏发布者：rijen 发布时间：2007-11-23 21:05:56 阅读：129次【字体：大中小】
随着国民经济的发展，电力用户对供电质量和供电可靠性的要求越来越高。

国家电网改造的重点将转向配网的改造。

由于配网终端一般安装于户外，不可能有直流电源提供，因此配网终端（FTU）、智能箱式变电站、环网柜等的直流供电成为各装置生产厂家必须要解决的重要问题。

我公司根据配网终端的要求结合一次设备的特点提出了配网设备电源系统的全面解决方案，该方案具有可靠性高、体积小、功能强大的特点。

该方案已经产品化，同时经过了多个配网厂家的多年的应用和检验，证明该方案是配网设备供电电源较好的解决方案。

本方案的核心为充电式电源模块，该电源为模块化产品，采用金属外壳封装，抗干扰能力强，电网适应能力强，可工作在宽输入电压范围，具有输出短路保护功能，充、放电管理功能，过放
电保护功能，短路保护功能，电池活化维护功能，多项告警，遥控功能等。

电源的输入为PT或交流电源，电压等级为110V或220V，电源可交、直流输入。

输出为24V 或48V直流，电源在为负载提供供电的同时为电池充电，当输入中断，电池可为负载不间断的供电，由于采用先进的并联技术，电池切换为无缝隙切换，满足配电装置不间断供电的要求。

此电源解决方案我公司提供成熟的产品，经多年现场运行，可靠性极高，电磁兼容满足电力Ⅳ级要求。

FTU、DTU及TTU介绍DTU开闭所、环网柜智能终端开闭所终端设备DTU distribution terminal unitDTU一般安装在常规的开闭所站、户外小型开闭所、环网柜、小型变电站、箱式变电站等处,完成对开关设备的位置信号、电压、电流、有功功率、无功功率、功率因数、电能量等数据的采集与计算,对开关进行分合闸操作,实现对馈线开关的故障识别、隔离和对非故障区间的恢复供电.配变终端设备TTU distribution Transformer supervisory Terminal Unit,配电变压器监测终端TTU监测并记录配电变压器运行工况,根据低压侧三相电压、电流采样值,每隔1～2分钟计算一次电压有效值、电流有效值、有功功率、无功功率、功率因数、有功电能、无功电能等运行参数,记录并保存一段时间一周或一个月和典型日上述数组的整点值,电压、电流的最大值、最小值及其出现时间,供电中断时间及恢复时间,记录数据保存在装置的不挥发内存中,在装置断电时记录内容不丢失.配网主站通过通信系统定时读取TTU 测量值及历史记录,及时发现变压器过负荷及停电等运行问题,根据记录数据,统计分析电压合格率、供电可靠性以及负荷特性,并为负荷预测、配电网规划及事故分析提供基础数据.如不具备通信条件,使用掌上电脑每隔一周或一个月到现场读取记录,事后转存到配网主站或其它分析系统.馈线终端设备FTU feeder terminal unitFTU 是装设在馈线开关旁的开关监控装置.这些馈线开关指的是户外的柱上开关,例如10kV线路上的断路器、负荷开关、分段开关等.一般来说,1台FTU要求能监控1台柱上开关,主要原因是柱上开关大多分散安装,若遇同杆架设情况,这时可以1台FTU监控两台柱上开关.我公司开发型FTU, 选用国际着名的高质量元器件,电磁兼容性能和抗干扰能力突出.综合考虑了各种环网柜、柱上开关的监控需求,可以和国内外各型开关接口.本产品完全按电力行业标准DL/T721-2000 配电网自动化系统远方终端执行,经国家电力质量检测中心检测全部合格.同时还符合下列国家和行业标准：GB/T 13729-2002远动终端通用技术条件DL/T814-2002 配电网自动化系统功能规范DL/T478-2001 静态继电保护及安全自动装置通用技术条件DL/T630-1997 交流采样远动终端技术条件DL/ IEC60870-5-101远动设备及系统DL/ IEC60870-5-104采用标准传输协议子集的IEC60870-5-101网络访问GB/T 4208-1993 外壳防护等级IP代码面板,架和柜的基本尺寸系列JB 616电力系统二次电路用屏台通用技术条件GB 191 包装储运图示标志2 技术特点FTU采用了先进的DSP数字信号处理技术、多CPU集成技术、高速工业网络通信技术,采用嵌入式实时多任务操作系统,稳定性强、可靠性高、实时性好、适应环境广、功能强大,是一种集遥测、遥信、遥控、保护和通信等功能于一体的新一代馈线自动化远方终端装置.适用于城市、农村、企业配电网的自动化工程,完成环网柜、柱上开关的监视、控制和保护以及通信等自动化功能.配合配电子站、主站实现配电线路的正常监控和故障识别、隔离和非故障区段恢复供电.主要特点如下：（1）硬件平台采用32位高速高性能数字信号处理芯片,控制回路采用专用大规模可编程逻辑电路CPLD,集成度高,处理速度快,容量大；（2）软件平台采用嵌入式实时多任务操作系统,保证了测量、控制、通信等任务的高效、可靠运行；（3）每周波64点的高速高精度交流采样技术,零相差同步采样跟踪和数字滤波算法,软硬件结合采样自动去零漂技术,大大地提高了遥测精度,无需校验,可进行31次谐波分析；交直流采样兼容技术；（4）装置采用高可靠的专业开关电源实现交流、直流电源无延迟切换和对蓄电池的智能管理,自动充放电维护,低电压保护；（5）采用国际着名的高可靠性爱立信DC/DC模块,给器件供电,确保了电源的可靠性；（6）综合采取输入输出回路过流过压防护技术,去耦合技术,隔离技术等,有优异的抗雷击浪涌和尖峰脉冲干扰的能力,电磁兼容性能全部达到国家最高标准Ⅳ级；（7）全部采用工业级器件,关键器件采样军品级,-20℃～70℃工作温度范围,完善的产品防护技术,不超过100%的湿度,能适应盐雾、台风、沙尘暴等户外恶劣环境；（8）通信方式灵活：具有RS-232/485、工业以太网、CAN等多种通信接口,支持DL/T 、DL/、DNP3、SC1801、MODBUS等多种通信规约,并可按需要进行扩充；通信信道：可支持光纤、载波、无线扩频、无线数传电台、CDMA、GPRS以及ADSL等多种通讯形式,由用户任选；（9）可以与国产、进口的各种类型环网柜、重合器、断路器、负荷开关接口；可以和AC380V/220V/100V等各种交流操作回路、DC220V/24V直流操作回路、电机弹簧储能机构、永磁操作机构等配合；（10）方便的系统维护,完善的自诊断功能,支持远方在线参数整定；（11）故障状态检测：测量记录故障电流及方向、故障发生时间,能够满足故障分析、故障定位及隔离的需要；（12）具有速断保护、重合闸功能.4 主要功能遥测1交流电气测量Ia、Ib 、Ic、In、Uab、Ucb、Ua、Ub、Uc,Un等任意组合,一般Uab和Ucb分别取开关两侧,监视馈线两端的供电情况.2两表法或三表法,软件计算出P、Q、Pa、Pb、Pc、f、cos∮等,根据主站需要上传；3保护Ia、Ic的记录上传；4直流模拟量：两路,电池电压、温度等.遥信1开关状态信号, SOE；2开关储能信号、操作电源；3压力信号等；4电池低电压告警；5保护动作和异常信号；6其他状态信号.遥控1开关的分合,失电后可进行2次以上分合操作；2电池的维护；3保护信号远方复归；4其他遥控.数据传输功能能与上级站进行通信,将采集和处理信息向上发送并接受上级站的控制命令.和上级的校时.其他终端的信息向上转发.电能量信息向上转发.主动上传事故信息可选功能.具有当地维护通信接口.通信规约：支持DL/T IEC60870-5-101、DL/IEC60870-5-104、DL/T 451-91循环式远动规约、、SC1801、MODBUS等多种通信规约,并可按需要进行扩充.通信接口：RS-232/485、工业以太网、CAN.通信信道：可支持光纤、载波、无线扩频、无线数传电台、CDMA、GPRS以及ADSL等多种通讯形式,由用户任选.故障识别、隔离、恢复供电及保护具有速断、延时过电流复合低电压保护、重合闸功能,根据馈线自动化方案选配.监测故障电流,记录过电流时间、过电流最大值,上报配电子站、配电主站.配电子站、配电主站根据各开关FTU上报过电流故障信息和开关跳闸信息,按照配电网变结构耗散拓扑模型,进行故障区域判断,指出故障区域,生成故障隔离命令序列和非故障区域恢复供电命令序列.自动或人机交互下发执行.就地操作FTU内有分、合闸按钮,实现就地操作.有就地/遥控选择开关,维护放电按钮等.环网功能当FTU设置为联络开关时,根据一侧或二侧PT受电状态,按整定值自动控制开关合分.在开关双侧有电时,禁止联络开关合闸.需要联网运行的,主站要进行专门设置和确认.当一侧失电时,根据FA方案和主站的设置,允许自动合闸的,自动控制合闸,以迅速地恢复供电.定值下装、上传功能速断定值、使能；过电流定值,时间常数、使能；重合闸时间、使能；环网功能设置、取消.当地维护功能通过FTU上的标准通信维护接口,利用专用维护软件进行调试及维护.包括参数定值配置、检查；遥测、遥信、遥控、对时测试召测；数据上传、通信等.自诊断、自恢复功能具有自诊断功能,当发现FTU的内存、时钟、I/O等异常,马上记录并上报.具有上电自恢复功能.电源UPS和电池维护功能满足操作机构、终端设备和通信装置用电.FTU双电源供电,一侧电源失电后仍可持续工作.平时由主电源给FTU供电,同时给电池浮充.双侧电源失电后由电池供电,FTU可继续工作24小时电台除外.电池低电压告警保护功能.电池自动维护：在规定的时间内由调度员下发电池维护命令,电池开始放电,电池低电压时自动停止放电,自动切换由主电源供电,并给蓄电池充电.电池充电采用恒压限流充电,确保安全.5 主要性能和技术指标交流采样三相/两相任意配置,功率计算：三表法/两表法.交流电压：AC100V /220V,测量CT电流AC5A/1A,保护CT电流AC 5A；过载能力：交流电压：2Vn连续工作；测量交流电流：2In连续工作.；20In持续1S；保护电流：2In连续工作,10In持续1M.20In持续1S.精度：交流测量信号I、U、P、Q：级,故障电流精度：3级由C T精度等级决定.输入功耗：交流电压回路：≤相,交流电流回路：≤相.直流采样直流DC0—30V、0—5V,4—20mA,10 mA.精度： %.遥信遥脉16/32点开关量输入,光电隔离2000VDC；无源接点,内部提供24VDC电源.可以生成SOE,SOE分辨率：≤2ms.遥脉：4点.遥控5/13路继电器接点输出.触点输出容量： AC250V 10A或DC28V 10A,DC48V 8A阻性负载；可以接入AC220V、DC2 4V 、DC48V开关控制机构回路.输出时间可设,一般.通信具备RS232/RS485：速率：600~19200.CAN：100K bps.以太网：10M.电源系统交流电压：AC22OV±20%,频率：50Hz±5%,谐波含量小于5%.交流双电源,自动切换.直流电压：DC24V/48V±20%；波纹系数小于5%.蓄电池：12V×2,；停电工作24小时.具有自动充放电功能,电池低电压告警保护功能、电池远方自动充放电维护功能.环境条件保存温度：-45℃----+85℃；工作温度：-20℃----+70℃；相对湿度：最大不超过100%；大气压力：70KPQ~106KPQ.无爆炸性气体,无导电尘埃,无严重霉菌,五剧烈振动冲击.接地电阻≤4Ω功率消耗整机功耗：≤5W不含电台功耗；箱体结构700×500×260；不锈钢喷涂,三防,IP54级,户外安装.电磁兼容试验a低温、高温试验：环境温度：-20 °C ~70°C,满足要求.b湿热试验：部件、单元、PCB的涂敷保护,防尘、防潮、防露,交变湿热试验达到工业最高级4级标准.c抗高频干扰能力：信号控制和电源回路加衰减振荡波差模、共模,工作正常,达到4级.d快速瞬变脉冲群：信号控制±2kVP差模、共模,电源回路±4kVP差模、共模,工作正常,达到4级.e浪涌干扰电压：信号控制和电源回路加±4kVP差模、共模,工作正常,达到4级.f抗静电放电能力：±8kV,工作正常,达到4级.g抗工频电磁场：,辐射电磁场：10V/m,80Hz ~1000MHzh耐冲击电压雷击能力：±5kV1500A,正、负各三次,过后正常DTU开闭所、环网柜智能终端开闭所终端设备DTU distribution terminal unitDTU一般安装在常规的开闭所站、户外小型开闭所、环网柜、小型变电站、箱式变电站等处,完成对开关设备的位置信号、电压、电流、有功功率、无功功率、功率因数、电能量等数据的采集与计算,对开关进行分合闸操作,实现对馈线开关的故障识别、隔离和对非故障区间的恢复供电.我公司开发的型DTU, 选用国际着名的高质量元器件,电磁兼容性能和抗干扰能力突出.综合考虑了各种开关站、开闭所的监控和故障检测需求,可以和国内外各型开关接口.本产品完全按电力行业标准DL/T721-2000 配电网自动化系统远方终端执行,经国家电力质量检测中心检测全部合格.同时还符合下列国家和行业标准：GB/T 13729-2002远动终端通用技术条件DL/T814-2002 配电网自动化系统功能规范DL/T478-2001 静态继电保护及安全自动装置通用技术条件DL/T630-1997 交流采样远动终端技术条件DL/ IEC60870-5-101远动设备及系统DL/ IEC60870-5-104采用标准传输协议子集的IEC60870-5-101网络访问GB/T 4208-1993 外壳防护等级IP代码面板,架和柜的基本尺寸系列JB 616电力系统二次电路用屏台通用技术条件GB 191 包装储运图示标志技术特点1 机箱结构采用标准4U半全机箱,增强型设计；2采用后插拔接线方式,整体面板,全封闭设计；3 率先采用基于CANBUS总线的智能插件方案,极大地减少了插件间接线,完全避免了插件接触不良的隐患,装置运行可靠性高；4智能插件方案的采用,使机箱母板标准化,便于生产及现场维护；5装置不同类插件在结构设计时保证不能互插,提高整体安全性；6采用32位D浮点型SP,系统性能先进；7采用16位A/D转换芯片,采样精度高；8采用大规模可编程逻辑芯片,减少外围电路,提高可靠性；9大容量存储器设计,使得报文及事故录波完全现场需求；10采用多层印制板电路和SMT表面贴装技术,装置的抗干扰性能强；11测量回路精度软件自动校准,免调试,减小现场定检等维护时间；12超强的电磁兼容能力,能适应恶劣的工作环境；13功能强大的PC支持工具,具有完善灵活的分析软件,便于事故分析；14简单可靠的保护处理系统DSP与成熟的实时多任务操作系统相结合,既保证功能可靠性,又能满足网络通讯、人机界面的实时性；15支持RS232/RS485、Enthernet等多种通讯接口,内置Enthernet使得工程应用简单、可靠；16支持IEC60870-5-101、IEC60870-5-103、IEC60870-5-104等标准规约；17各装置独立的掉电保持时钟系统及带对时脉冲的GPS对时系统.4 主要功能遥测1交流电气测量Ia、Ib 、Ic、In、Uab、Ucb、Ua、Ub、Uc,Un等任意组合,一般Uab 和Ucb分别取开关两侧,监视馈线两端的供电情况.2两表法或三表法,软件计算出P、Q、Pa、Pb、Pc、f、cos∮等,根据主站需要上传；3保护Ia、Ic的记录上传；4直流模拟量：两路,电池电压、温度等.遥信1开关状态信号, SOE；2开关储能信号、操作电源；3压力信号等；4电池低电压告警；5保护动作和异常信号；6其他状态信号.遥控1开关的分合,失电后可进行2次以上分合操作；2电池的维护；3保护信号远方复归；4其他遥控.数据传输功能能与上级站进行通信,将采集和处理信息向上发送并接受上级站的控制命令.和上级的校时.其他终端的信息向上转发.电能量信息向上转发.主动上传事故信息可选功能.具有当地维护通信接口.通信规约：支持DL/T IEC60870-5-101、DL/IEC60870-5-104、DL/T 451-91循环式远动规约、、SC1801、MODBUS等多种通信规约,并可按需要进行扩充.通信接口：RS-232/485、工业以太网、CAN.通信信道：可支持光纤、载波、无线扩频、无线数传电台、CDMA、GPRS以及ADSL等多种通讯形式,由用户任选.故障识别、隔离隔离恢复供电及保护具有速断、延时过电流复合低电压保护、重合闸功能,根据馈线自动化方案选配.监测故障电流,记录过电流时间、过电流最大值,上报配电子站、配电主站.配电子站、配电主站根据各开关DTU上报过电流故障信息和开关跳闸信息,按照配电网变结构耗散拓扑模型,进行故障区域判断,指出故障区域,生成故障隔离命令序列和非故障区域恢复供电命令序列.自动或人机交互下发执行.就地操作DTU内有分、合闸按钮,实现就地操作.有就地/遥控选择开关,维护放电按钮等.环网功能当DTU设置为联络开关时,根据一侧或二侧PT受电状态,按整定值自动控制开关合分.在开关双侧有电时,禁止联络开关合闸.需要联网运行的,主站要进行专门设置和确认.当一侧失电时,根据FA方案和主站的设置,允许自动合闸的,自动控制合闸,以迅速地恢复供电.定值下装、上传功能速断定值、使能；过电流定值,时间常数、使能；重合闸时间、使能；环网功能设置、取消.当地维护功能通过DTU上的标准通信维护接口,利用专用维护软件进行调试及维护.包括参数定值配置、检查；遥测、遥信、遥控、对时测试召测；数据上传、通信等.自诊断、自恢复功能具有自诊断功能,当发现DTU的内存、时钟、I/O等异常,马上记录并上报.具有上电自恢复功能.电源UPS和电池维护功能满足操作机构、终端设备和通信装置用电.DTU双电源供电,一侧电源失电后仍可持续工作.平时由主电源给DTU供电,同时给电池浮充.双侧电源失电后由电池供电,DTU可继续工作24小时电台除外.电池低电压告警保护功能.电池自动维护：在规定的时间内由调度员下发电池维护命令,电池开始放电,电池低电压时自动停止放电,自动切换由主电源供电,并给蓄电池充电.电池充电采用恒压限流充电,确保安全.主要性能和技术指标5交流采样三相/两相任意配置,功率计算：三表法/两表法4路×4.交流电压：AC100V /220V,测量CT电流AC5A/1A,保护CT电流AC 5A；过载能力：交流电压：2Vn连续工作；测量交流电流：2In连续工作.；20In持续1S；保护电流：2In连续工作,10In持续1M.20In持续1S.精度：交流测量信号I、U、P、Q：级,故障电流精度：3级由C T精度等级决定.输入功耗：交流电压回路：≤相,交流电流回路：≤相.直流采样直流DC0—30V、0—5V,4—20mA,10 mA.精度： %.遥信遥脉32×4点开关量输入,光电隔离2000VDC；无源接点,内部提供24VDC电源.可以生成SOE,SOE分辨率：≤2ms.遥脉：8×4点.遥控4×4路接点输出.触点输出容量： AC250V 10A或DC28V 10A,DC48V 8A阻性负载；可以接入AC220V、DC2 4V 、DC48V开关控制机构回路.输出时间可设,一般.通信具备RS232/RS485：速率：600~19200.CAN：100K bps.以太网：10M.电源系统交流电压：AC22OV±20%,频率：50Hz±5%,谐波含量小于5%.交流双电源,自动切换.直流电压：DC24V/48V±20%；波纹系数小于5%.蓄电池可选：12V×2,；停电工作24小时.具有自动充放电功能,电池低电压告警保护功能、电池远方自动充放电维护功能.环境条件保存温度：-45℃----+85℃；工作温度：-20℃----+70℃；相对湿度：最大不超过100%；大气压力：70KPQ~106KPQ；无爆炸性气体,无导电尘埃,无严重霉菌,五剧烈振动冲击；接地电阻≤4Ω.功率消耗整机功耗：≤5W×4不含电台.箱体结构1800×600×600机柜； IP52级,户内安装.电磁兼容抗高频干扰能力：信号控制和电源回路加衰减振荡波差模、共模,工作正常,达到4级.快速瞬变脉冲群：信号控制±2kVP差模、共模,电源回路±4kVP差模、共模,工作正常,达到4级.浪涌干扰电压：信号控制和电源回路加±4kVP差模、共模,工作正常,达到4级.抗静电放电能力：±8kV,工作正常,达到4级.抗工频电磁场：,辐射电磁场：10V/m,80Hz ~1000MHz耐冲击电压雷击能力：±5kV1500A,正、负各三次,过后正常智能综合配变终端TTU配变终端设备TTUdistribution Transformer supervisory Terminal Unit,配电变压器监测终端TTU监测并记录配电变压器运行工况,根据低压侧三相电压、电流采样值,每隔1～2分钟计算一次电压有效值、电流有效值、有功功率、无功功率、功率因数、有功电能、无功电能等运行参数,记录并保存一段时间一周或一个月和典型日上述数组的整点值,电压、电流的最大值、最小值及其出现时间,供电中断时间及恢复时间,记录数据保存在装置的不挥发内存中,在装置断电时记录内容不丢失.配网主站通过通信系统定时读取TTU 测量值及历史记录,及时发现变压器过负荷及停电等运行问题,根据记录数据,统计分析电压合格率、供电可靠性以及负荷特性,并为负荷预测、配电网规划及事故分析提供基础数据.如不具备通信条件,使用掌上电脑每隔一周或一个月到现场读取记录,事后转存到配网主站或其它分析系统.适用于供电公司、县级电力公司、发电厂、工矿企业、部队院校、农村乡电管站、100-500KVA配电变压器台变的监测与电能计量,配合用电监察进行线损考核,还能通过GPRS通信网络将所有数据送到用电管理中心,为低压配电网络优化进行提供最真实最准确的决策依据.“四合一”综合功能集计量、电能质量监测、配变工况监测、无功补偿四项功能于一体.■智能无功补偿智能式电容器可自成系统,电容器自动投切,实现自动无功补偿■组网灵活遵循国家电网公司与南网公司现行配变监测系统规约,方便接入电力企业现有的负荷管理系统与配电管理系统,提供完整的电压无功实时信息,亦可独立组成无功实时信息系统■工程简便装置结构简洁,内部接线少而清晰,电容器积木式组合,便于安装、维护,更方便优化调整补偿容量。

DAF-810一二次融合FTU（箱式/断路器/负荷开关/分段联络分界）技术使用说明书V2.8s特别提示尊敬的客户：衷心感谢您选用本产品！我们承诺在保证产品性能及品质的同时，将竭诚为您提供完善的技术服务。

为了让您更好地使用本产品，请在设备到货后仔细阅读以下提示内容，并在安装前阅读说明书全文。

工程供货配电终端，现场接线时，请查看随机的《外部接线图》和《航插电缆定义图》图纸，具体配置以随机图纸为准。

在装置通电运行之前，应仔细检查接线是否正确。

装置接地线柱应可靠地经多股铜导线接到接地网上去，以避免装置外壳带电对人身造成伤害，并使装置的抗浪涌干扰电路正常的发挥作用。

智昊不断地对其产品进行改进完善，由于技术的不断进步及国网产品标准的不断更新，说明书与实际产品可能存在差异。

欢迎您对本公司的产品提出宝贵意见。

◆包装箱有无损坏；◆设备外表有无明显的破裂或损坏；◆产品铭牌上的设备名称、型号是否与订货相符；◆装箱清单所列物品、随机文件是否齐全及与实物相符。

目录1 产品概述 (1)1.1产品特点 (1)1.2技术参数 (3)1.3环境条件 (4)2主要功能 (5)3 DAF-810主控单元 (7)3.1功能板概述 (7)3.2主控单元外形尺寸 (8)3.3主控单元前面板布局 (8)3.4主控单元接线端子 (9)4 终端操作面板 (12)5 终端操作使用说明 (13)5.1人机界面 (13)5.1.1 工况显示 (13)5.1.2 LCD主菜单界面 (14)5.1.3 保护投退 (15)5.1.4 保护定值 (16)5.1.5 时间设置 (17)5.1.6设备参数 (17)5.1.7通信参数 (20)5.1.8密码设置 (21)5.1.9 定值浏览 (21)5.1.10 信息记录 (21)5.1.11 遥信信息 (21)5.1.12 其它操作 (21)5.2终端的分、合闸操作 (21)5.2.1就地分合闸 (21)5.2.2手持遥控器分合闸 (22)5.3终端的保护指示与复归 (22)5.4电源模块概述 (22)5.4.1电源模块端子 (23)5.4.2 使用说明 (23)5.5配电线损采集模块 (24)6 终端航插接口定义 (24)7终端外形结构 (26)8 安装接线 (27)9 终端调试 (28)9.1调试所需设备 (28)9.2终端与开关柜本地联调 (28)9.2.1通电前后检查 (28)9.2.2参数设置 (28)9.2.3三遥功能调试 (29)9.3终端与主站联调 (31)9.3.1确认终端相关通信参数设置 (31)9.3.2主站联调 (31)10 投运说明及注意事项 (31)1 产品概述DAF-810配电自动化系统馈线远方终端是针对柱上开关研制的配网自动化产品,是根据配电设备一二次融合的最新发展需求，汲取计算机技术、数字信号处理技术、电网故障检测技术研究的新成果研制的新型馈线远方终端设备（FTU）。

配电自动化FTU修理施工四措二案批准：审核：编制：目录一、项目简介 (2)二、施工方案 (2)三、施工组织措施 (5)1、施工组织机构 (8)2、施工单位组织机构 (9)3、保证安全的组织措施 (12)4、保证工期的组织措施 (13)5、施工总平面布置 (14)四、施工技术措施 (15)1、技术要求 (15)2、电气安装技术措施 .................................. 错误!未定义书签。

3、雨季、风季施工技术措施 (19)五、施工安全措施 (16)1、安全工作方针 (31)2、安全工作目标 (17)3、安全管理措施 (31)4、专项预防措施 (21)六、环境保护措施 (40)七、现场专项处置方案 (28)1、事故风险分析 (28)2、专项应急处置机构及职责 (29)3、专项应急处置 (43)4、专项应急处置事项 (43)5、专项应急处置联系方法及注意事项 (48)配电自动化FTU修理施工方案一、项目简介本项目为配电自动化FTU修理方案。

二、施工方案1、实施部署1)人员根据本工程的特点、工期要求、施工组织方式，按工程人员定额和施工进度计划的要求详见劳动力作业人员配置计划表：劳动力计划管理：项目部对劳动力进行动态管理。

劳动力动态管理包括以下内容：对施工现场的劳动力进行跟踪平衡、劳动力补充与减员，同时向公司劳动人事处提出申请计划。

向进入施工现场的作业班组下达施工任务书，进行考核并兑现费用支付和奖惩。

项目部加强对人力资源的教育培训和思想管理，加强对劳务人员作业质量和效率的检查。

2)材料根据工程施工进度计划,并结合具体情况以及施工场地狭小、工期短、任务重的特点，在设备物资的供应上要采取措施，保证设备材料能按施工计划供应，既不造成设备积压，占据大量的施工现场，又不延误正常施工，要保证设备和材料满足工程进度要求。

各种材料应有制造厂的质量合格证，质量符合有关标准要求并报验监理检验批准后方可使用。

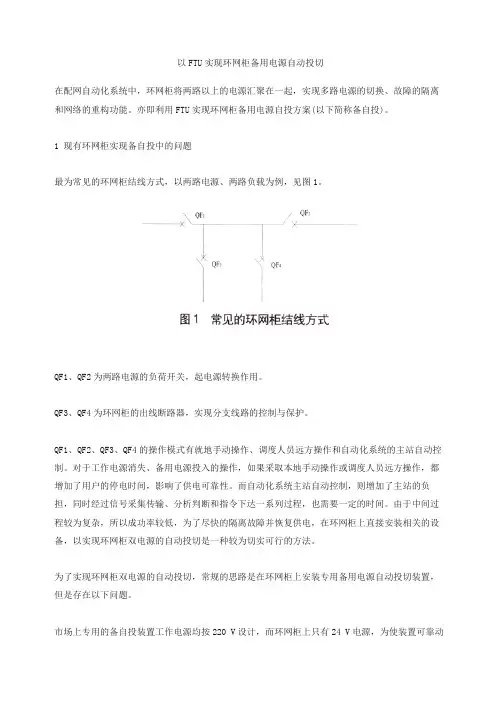

以FTU实现环网柜备用电源自动投切在配网自动化系统中，环网柜将两路以上的电源汇聚在一起，实现多路电源的切换、故障的隔离和网络的重构功能。

亦即利用FTU实现环网柜备用电源自投方案(以下简称备自投)。

1 现有环网柜实现备自投中的问题最为常见的环网柜结线方式，以两路电源、两路负载为例，见图1。

QF1、QF2为两路电源的负荷开关，起电源转换作用。

QF3、QF4为环网柜的出线断路器，实现分支线路的控制与保护。

QF1、QF2、QF3、QF4的操作模式有就地手动操作、调度人员远方操作和自动化系统的主站自动控制。

对于工作电源消失、备用电源投入的操作，如果采取本地手动操作或调度人员远方操作，都增加了用户的停电时间，影响了供电可靠性。

而自动化系统主站自动控制，则增加了主站的负担，同时经过信号采集传输、分析判断和指令下达一系列过程，也需要一定的时间。

由于中间过程较为复杂，所以成功率较低，为了尽快的隔离故障并恢复供电，在环网柜上直接安装相关的设备，以实现环网柜双电源的自动投切是一种较为切实可行的方法。

为了实现环网柜双电源的自动投切，常规的思路是在环网柜上安装专用备用电源自动投切装置，但是存在以下问题。

市场上专用的备自投装置工作电源均按220 V设计，而环网柜上只有24 V电源，为使装置可靠动作，必须装设不间断工作电源，所以要使用专用的备自投装置，必须加装UPS电源系统。

为了满足专用备自投装置的采样要求，必须在两路电源上分别加装电压互感器。

加装电压互感器，既增加了成本又增加了可能发生的故障点，如图2所示。

因此，采用专用的电源备自投装置方案就不够理想。

2 对现有设备的分析我们的配电系统中采用的是韩国生产的环网柜和东方电子生产的FTU作为自动化终端。

首先我们来分析一下这种两产品的特点。

韩国环网柜的特点：本身具有24 V不间断电源，容量为50VA，能够满足自身和FTU及光猫的工作要求。

进出线套管内配有电压传感器，电压传感器的输出容量可满足FTU采样要求。

环网柜FTU技术规范技术要求1 环境条件1．1 工作大气条件a．环境温度、湿度：2 电源要求2．1 交流电源电压为单相220V，允许偏差-20%～+20%2．2 交流电源频率为50Hz，允许偏差±5%2．3 提供电动操作机构直流电源DC 48V2．4 蓄电池总容量应满足在交流失电或电源不符合要求时，维持供电时间不少于12小时,支持10次以上的分/合闸操作。

2．5 提供DC12V通信电源3 主要设计要求3．1 硬件考虑到可靠性，可维护性和可扩性。

应采用不锈钢外壳。

面板上应能直观的显示开关的位置、故障信息和运行信息。

3．2 软件FTU软件应做到标准化、模块化、便于功能的扩充。

对现场的信息参数宜编制独立的参数模块，便于在运行中修改。

此外，还应配置诊断软件，并通过当地串口配置参数信息。

3．3 结构尺寸要求设备结构设计应紧凑、小巧，外壳封闭，能防尘、防雨、耐腐蚀，无光污染，防护等级不得低于GB/T 4208-1993规定的IP54的要求。

装置应有独立的保护接地端子，并与外壳和大地牢固连接。

设备的结构尺寸及安装尺寸应符合GB3047.1和JB616的要求。

设备箱体应采用不锈钢。

4 主要技术指标4．1 交流采样能够采样各路开关的三相电流，精度为0.5%。

电流采样范围为：0-1A。

4．2 遥信采集分辨率：2ms每路开关遥信应能采集开关分、合位置、接地开关位置。

4．3 遥控输出输出组数：提供每路开关的分、合两路输出。

接点容量：DC48V/6A4．4 绝缘耐压：满足DL/T 478-2001电力行业标准4．5 电气干扰、机械安全符合DL/T 721-2000《配电网自动化系统远方终端》有关规定4．6 通信支持：RS232串口通信，通信速率为：600～9600bits/s信息上传第 1 页FTU能提供DC12V通信电源，给光通信模块供电。

4．7 远动规约循环式远动规约应符合电力行业标准DL/T 451-91，推荐采用部颁101 规约。

基于FTU馈线自动化系统构成的探讨摘要：近年来，随着我国科学技术的发展和电子通信技术的不断普及，进行电子通信建设和馈线自动化系统建设的成本越来越低，为了提高电网供电的安全性和可靠性，增加整体供电的质量和效率，FTU馈线自动化技术越来越多的应用于现代电力之中。

本文对馈线自动化技术的劣势，提出基于FTU 的馈线自动化系统，对其构成进行分析。

关键词：馈线；自动化；配网自动化随着经济的发展和人民生活水平的提高, 对供电可靠性提出了更高的要求, 配网自动化对于提高供电可靠性具有十分重要的作用。

馈线自动化是配网自动化的中重要组成部分, 是对配电线路上的设备进行远方实时监视、协调、及控制的一个集成系统, 也是提高配电网可靠性的关键。

而基于FTU的馈线自动化是通过在变电站出口断路器及户外馈线分段开关处安装FTU,并建设可靠的通信网络将它们和配电SCADA系统连接,再配合相关处理软件构成高性能系统从而实现馈线自动化系统。

1 系统组成系统可以分为一次设备、RTU控制箱、通信子系统、馈线自动化(FA—FeederAutomation)控制主站及SCADA等几个层次。

1.1 一次设备。

具有电动操作功能的负荷开关等;电压互感器、电流互感器。

1.2 RTU控制箱。

开关控制电路、不间断电源等。

各RTU采集相应开关的运行情况, 如负荷、电压、功率、和当前开关位置等,并将上述信息通过通信网络发向SCADA。

各RTU 还可以接受配网SCADA控制中心下达的命令进行远方操作等。

在发生故障时可以记录故障时的各种信息并发往SCADA控制中心。

1.3 通信系统。

由于馈线自动化通信特点是点多、面广、分散,但距离较短,速度要求相对较低,可采用多点通信系统。

可选择的通信方式有电话线、无线电、光纤及电力线载波等。

目前较多采用无限通讯方式。

1.4 FA控制主站。

FA控制主站的功能主要是提供人机接口,自动处理来自线路的FTU的数据,在10kV环形电缆配电网络中采用环网柜加装FTU是实现馈线自动化的一种方式。

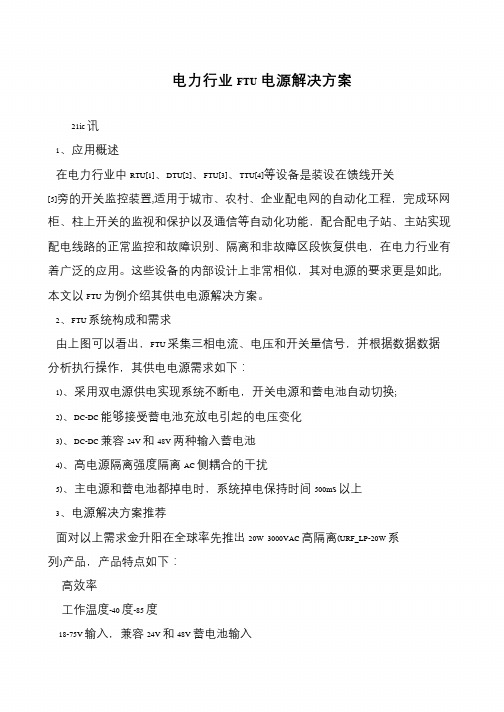

电力行业FTU电源解决方案21ic 讯1、应用概述在电力行业中RTU[1]、DTU[2]、FTU[3]、TTU[4]等设备是装设在馈线开关[5]旁的开关监控装置,适用于城市、农村、企业配电网的自动化工程，完成环网柜、柱上开关的监视和保护以及通信等自动化功能，配合配电子站、主站实现配电线路的正常监控和故障识别、隔离和非故障区段恢复供电，在电力行业有着广泛的应用。
