XX企业办公楼WLAN覆盖方案一、办公楼WLAN覆盖需求XX企业办公楼共共占大楼旳三层，分别为大楼旳1楼、2楼和3楼。
WLAN顾客约100人，顾客分布相对较为均匀，每层顾客需求约为30至40人。
按照客户规定，WLAN 信号应覆盖到走廊及楼层旳每个房间。
二、网络接入建设方案（一）接入网组网构造接入网组网构造重要分为如下几种方式：接入方式3：移动侧(汇聚点机房)新增设备图例：接入方式4：移动侧(汇聚点机房)新增设备图例：接入方式5：方式1：PON 组网（分光器放置在移动侧光交箱内，P-ONU 上行连接至光交箱内旳分光器），AC 集中布署；方式2：PON 组网（分光器放置在移动侧光交箱内，ONU上行连接至光交箱内旳分光器），AC集中布署；方式3：PON组网（分光器放置在顾客侧，ONU上行连接至顾客侧分光器，分光器上行连接至附近汇聚点机房旳OLT），AC集中布署；方式4：互换机组网（热点旳POE互换机就近接入附近旳PTN设备，通过PTN网络传播至县/市移动大楼旳PTN 设备，从而接入至数据宽带网），AC集中布署；方式5：互换机组网（当多种热点需同步接入同一种PTN 节点时，为减少PTN设备旳端口占用，各热点旳POE互换机就近接入PTN节点机房新增旳互换机汇聚后再接入PTN 设备，通过PTN网络传播至县/市移动大楼旳PTN设备，从而接入至数据宽带网），AC集中布署。
按照以上场景旳辨别，XX企业办公楼WLAN热点覆盖接入网建设方案提议采用方式2。
（二）接入网设备配置XX企业办公楼接入网设备需求记录如下表所示：新增无线互换机提议配置24FE电口，POE供电旳无线互换机，ONU提议配置8FE电口，分光器提议配置1:16分光器。
因本方案新增AP而引起旳AC容量旳扩容，在数据宽带网有关项目中统一考虑，本方案中不此外单独考虑。
其中，无线互换机、ONU均设置在办公楼1楼楼梯口新安装旳综合接入箱内。
分光器设置在XX大道X号光交箱内。
三网合一施工方案
三网合一施工方案指的是将电信、广播电视和互联网三大网络进行整合，共用一套网络设备和设施，从而提高网络资源的利用效率和运营管理的便利性。
以下是一个简要的三网合一施工方案：
首先，需要确定合适的网络设备和设施，包括路由器、交换机、光纤等。
这些设备应该具备高速、稳定、可靠等特点，能够满足网络数据传输的需求。
其次，需要进行网络布线和接入点的设置。
根据实际情况，确定合适的布线方案和接入点的位置，以便更好地覆盖网络信号和提供良好的网络连接。
然后，进行网络设备的配置和调试。
根据实际情况，对网络设备进行适当的配置，包括IP地址、子网掩码、网关等设置，
以及安全设置等。
同时，需要对网络设备进行调试，确保网络的正常运行。
接着，进行网络测试和优化。
在网络设备配置和调试完成后，进行网络测试，包括带宽测试、延迟测试、丢包率测试等，以评估网络的性能和稳定性。
根据测试结果，进行网络优化，包括优化路由设置、增加带宽、减少网络拥塞等，以提高网络质量和用户体验。
最后，进行网络安全设置和监控。
在三网合一的网络中，网络安全非常重要。
需要进行防火墙设置、入侵检测和防范等措施，
确保网络的安全性和可靠性。
同时，需要进行网络监控，及时发现和解决网络问题，保证网络的正常运行。
综上所述，三网合一施工方案包括确定网络设备和设施、网络布线和接入点设置、网络设备的配置和调试、网络测试和优化，以及网络安全设置和监控等方面。
通过合理的施工方案和专业的施工团队，可以高效地完成三网合一的建设工作，并提供优质的网络服务。
第1篇随着我国经济的快速发展，电子商务的兴起，企业对网络环境的需求日益增长。
慈溪商务楼作为一座现代化商务综合体，为了满足入驻企业的网络需求，提高商务楼的整体竞争力，特此进行网络工程施工。
一、工程背景慈溪商务楼位于慈溪市中心，占地面积约10万平方米，共有30层，入驻企业近百家。
商务楼内设有会议室、办公区、餐饮区、休闲区等，为入驻企业提供全方位的服务。
然而，由于原有的网络设施老化、带宽不足等问题，已无法满足入驻企业的需求。
二、工程目标1. 提高网络速度：通过升级网络设备，提升网络带宽，使网络速度达到高速稳定。
2. 保障网络安全：加强网络安全防护，确保网络数据安全，防止网络攻击。
3. 满足企业需求：根据入驻企业的实际需求，提供定制化的网络解决方案。
4. 提升商务楼形象：优化网络环境，提升商务楼的整体形象。
三、工程施工方案1. 网络设备升级：更换原有的交换机、路由器等网络设备，提高网络带宽和稳定性。
2. 光纤布线：采用光纤布线，提高网络传输速度和稳定性。
3. 无线网络覆盖：在商务楼内设置无线AP，实现全面覆盖，满足移动办公需求。
4. 网络安全防护：部署防火墙、入侵检测系统等网络安全设备，保障网络数据安全。
5. 定制化服务：根据入驻企业的需求，提供定制化的网络解决方案，如专线接入、VPN等。
四、工程实施步骤1. 项目前期准备：确定施工方案、设备采购、人员安排等。
2. 现场勘察：对商务楼网络环境进行实地勘察，了解现有网络设施情况。
3. 网络设备升级：更换交换机、路由器等设备，提高网络带宽和稳定性。
4. 光纤布线：进行光纤布线，实现高速稳定的网络传输。
5. 无线网络覆盖：设置无线AP，实现全面覆盖。
6. 网络安全防护：部署防火墙、入侵检测系统等设备，保障网络安全。
7. 定制化服务：根据企业需求，提供定制化网络解决方案。
8. 工程验收：对施工完成的项目进行验收，确保工程质量。
五、工程总结通过本次网络工程施工，慈溪商务楼的网络环境得到了显著提升，满足了入驻企业的需求。

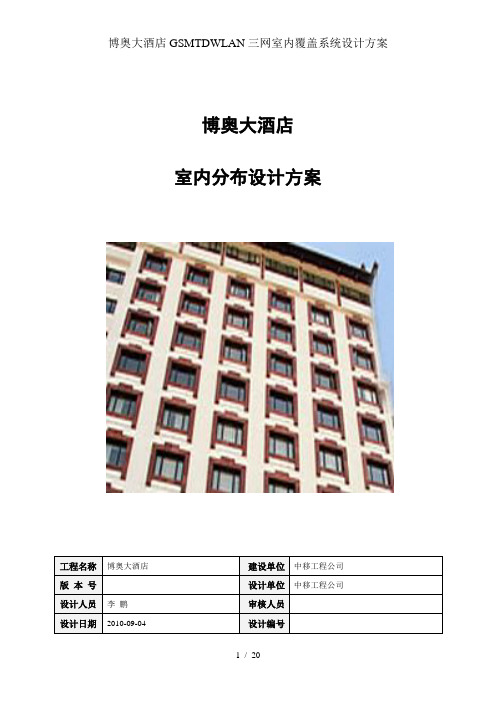

博奥大酒店室内分布设计方案工程名称博奥大酒店建设单位中移工程公司版本号设计单位中移工程公司设计人员李鹏审核人员设计日期2010-09-04 设计编号目录第1章概述 (2)1.1自然环境 (2)1.2工程简介 (2)第2章覆盖指标要求 (4)第3章设计思路 (5)3.1覆盖范围 (5)3.2信源配置 (5)3.3小区规划 (6)3.4器件选择 (7)3.5系统稳定性考虑 (7)第4章设计方案分析 (8)4.1合路方式分析 (8)4.2系统间干扰分析 (8)4.3覆盖分析 (9)4.3.1 GSM覆盖分析 (9)4.3.2 TD-SCDMA覆盖分析 (9)4.3.3 WLAN覆盖分析 (10)4.4容量分析 (10)4.4.1 GSM系统容量计算 (11)4.4.2 TD-SCDMA系统容量计算 (11)4.4.3 WLAN系统容量计算 (12)4.5频率规划分析 (13)4.5.1 GSM频率规划 (13)4.5.2 TD-SCDMA频率规划 (13)4.5.3 WLAN频率规划 (13)4.6切换分析 (14)4.7外泄控制分析 (14)4.7.1 GSM外泄控制分析 (15)4.7.2 TD-SCDMA外泄控制分析 (15)4.8可扩容性分析 (16)4.8.1 2G/3G可扩容性分析 (16)4.8.2 WLAN可扩容性分析 (16)第5章附件 (18)5.1必须包含的文档 (18)5.2可能包含的文档 (18)博奥大酒店室内分布系统设计方案站点概况：系统信息：第1章概述1.1自然环境博奥大酒店位于内蒙古鄂尔多斯伊金霍洛旗，B1-3F为酒店餐饮，每层面积面积约2400平米；4F-14F为酒店客房，每层面积约900平米；该站点总建筑面积约为22000平米。
该区域用户约为1500人。
宿舍为室外小区地下一层，建筑面积约为1000平米。
1.2工程简介为满足博奥大酒店移动通信的用户需求，做好重要场所的通信保障工作，同时需满足商务人士在博奥大酒店进行无线办公与休闲娱乐的网络需求，以提高中国移动的品牌效应，因此本方案拟规划GSM、TD-SCDMA系统实现对博奥大酒店所有区域全覆盖，WLAN系统实现主要热点区域覆盖目标。
随着信息化时代的快速发展，人们对通信服务的需求不再是简单的语音或单向的视频，而是趋于更快速、丰富、交互式的宽带媒体业务，虽然传统的电信网、广播电视网以及计算机互联网各有特色和优势，但是却没有一种是能满足用户对宽带接入和综合接入的需求，因此三网合一成为了必然，它不仅可满足时代及用户要求，同时也可有效节省资源的浪费，同时酒店光纤布线也实现了三网合一，今天小编就为大家详细介绍下酒店光纤布线方案实现三网合一，一起来看一下吧！一．小型酒店光纤布线方案（酒店房间小于80间）1. 光纤布线方案网络拓扑图如下：说明：机房到各房间以及各信息接入点全部采用光纤连接，机房端采用标准OLT设备，终端采用秒开ONU。
宽带：通过FTTH+LAN的方式，直连到每个房间，每个房间一个宽带账号，将宽带账号设置在ONU上即可连接互联网。
电话：各个房间电话接入ONU，再通过FTTH接入IP PBX（网络电话程控交换机）。
IPTV系统：各个房间IPTV机顶盒或定制智能电视机接入ONU（如果采用夏普商用电视机或创维工程电视机，可无需配机顶盒），再通过FTTH接入秒开酒店互动电视服务器（提供电视直播和视频点播），直播节目源通过网络获取（酒店互动电视服务器需独立上网，并保证一点带宽），提供网络视频点播，光纤布线方案分享。
客房WIFI：采用ONU自带WIFI上网。
公共区域WIFI：无线AP接入ONU（小区域可直接使用ONU自带WIFI）。
监控：摄像头接入ONU（可与无线AP共享一台ONU）2. 网络设备二．中型酒店光纤布线方案（酒店房间小于200间）1. 光纤布线方案网络拓扑图如下：说明：机房到各房间以及各信息接入点全部采用光纤连接，机房端采用标准OLT设备，终端采用秒开ONU。
宽带：通过FTTH+LAN的方式，直连到每个房间，每个房间一个宽带账号，将宽带账号设置在ONU上即可连接互联网。
电话：各个房间电话接入ONU，再通过FTTH接入IP PBX（网络电话程控交换机）。
酒店三网融合系统设计方案目录技术部分 (4)第一章概述 (4)第二章设计目标 (5)2.1、用户需求 (5)2.2、建设目标 (5)第三章建设依据和设计原则 (6)3.1、设计依据 (6)3.2、设计原则 (6)第四章系统设计思想 (7)第五章需求分析 (8)第六章系统方案总体设计 (9)6.1、系统原理图 (9)6.2、网络结构详细设计 (9)6.3、设备选型及技术参数 (11)6.4、设备清单 (20)6.5、三网合一与普通网络对比 (21)第七章三网合一综合布线系统设计 (22)7.1、概述 (22)7.2、系统结构 (24)7.3、信息点分布表 (25)7.4、业主配合环节 (28)7.5、系统设计 (29)7.6、设备选型 (35)7.7、设备清单 (36)第八章三网合一有线电视系统 (41)8.1、有线电视点分布表 (41)8.2、系统结构 (42)8.3、节目源 (42)8.4、办公楼一层机房部分系统原理图 (43)8.5、综合楼及主楼有线电视系统布线原理图 (44)8.6、传输部分 (44)8.7、设备选型 (47)8.8、设备清单 (48)8.9、三网合一有线电视特点 (50)第九章系统实施方案 (50)9.1、工程特点 (50)9.2、进度计划表 (51)9.3、施工组织目标 (51)9.4、施工准备 (52)9.5、技术措施 (55)第一〇章质量保证方案 (56)10.1、质量保证措施 (57)10.2、编制工程项目质量大纲 (57)10.3、项目组织结构 (58)10.4、项目的质量管理 (59)10.5、质量管理组织机构设置及岗位责任制 (60)10.6、质量控制 (62)10.7、施工质量控制 (63)10.8、纠正措施执行条例 (68)10.9、预防措施执行条例 (68)第一一章培训及售后服务方案 (69)11.1、质保期 (69)11.2、培训计划 (69)11.3、售后服务方案 (73)11.4、保修期外的服务 (75)技术部分第一章概述XX酒店有各类客房，西餐厅，大堂吧，多功能会议室，贵宾会议室等服务设施，是一家集住宿，娱乐，休闲，商务会议于一体的多功能豪华四星级酒店。
办公大楼无线网络覆盖方案建议书2014-1-5目录1项目背景 (3)1.1传统的无线网络的结构 (4)1.2D-LINK的无线网络构架及优势 (5)1.2.1部署便捷，无缝接入现有企业网络 (5)1.2.2高可靠性 (7)1.2.3易于管理 (8)1.2.4低成本 (9)1.2.5优秀的网络性能 (9)2网络结构 (11)3无线交换机的部署 (13)3.1无线交换机的特性 (13)3.1.1核心单元控制整个无线网络 (13)3.1.2简化的配置和应用 (14)3.1.3高性能, 应用简便 (14)3.1.4最高性能 (15)3.1.5全面强大的安全特性 (15)3.1.6可扩展和一体化有线/无线应用 (17)3.2无线交换机的部署 (17)3.2.1无线交换机AP的三层部署方式 (17)3.2.2无线交换机与企业网络的接入 (18)3.2.3单个无线交换机和跨无线交换机的三层切换漫游 (18)3.3无线AP部署 (19)3.3.1无线频道分布图 (19)3.3.2无线天线选择 (20)4附件：产品资料 (21)4.1DWS-3500AP 108M无线AP (21)4.2DWS-2700AP 室外企业级无线AP (27)4.3DWS-3024 无线交换机 (32)5主要设备清单 (38)1项目背景从近几年无线网络在全球范围内的迅猛发展，不难发现国内外企业对无线网络的关注。
据统计，无线网络的家庭市场比重将由2010年的42.6%上升到2013年的78.9%，企业用户的市场比重将由2010年的47.6%上升到2013年的84.2%。
随着无线网络的纵深发展，我们看到这样一个事实：无线网络不单纯是有线网络的延伸和补充，网络的未来趋势将是无线和有线的融合，这种融合将为企业运营乃至社会经济环境带来深刻的变化。
1.1 传统的无线网络的结构传统的无线网络结构，是由网络访问接点Access Point（AP）来实现的。
宁波三网合一施工方案一、项目背景与目标随着信息技术的飞速发展，网络已成为人们生活和工作中不可或缺的一部分。
为了满足日益增长的网络需求，提升网络覆盖和质量，我们制定了宁波三网合一施工方案。
本方案旨在通过整合现有网络资源，实现电信网、广播电视网和互联网的有机融合，为宁波市民提供更为便捷、高速、稳定的网络服务。
二、施工方案1. 现场勘察和设计在施工前，我们将组织专业的技术团队对宁波市区进行全面的现场勘察。
通过勘察，我们将了解现有的网络基础设施、线缆布局、设备配置等情况，为后续的施工提供数据支持。
在勘察的基础上，我们将制定详细的施工设计方案，包括网络拓扑结构、设备选型、线缆走向等，确保施工的科学性和合理性。
2. 线缆敷设和设备安装在施工阶段，我们将按照设计方案进行线缆的敷设和设备的安装。
我们将采用高质量的线缆和设备，确保网络的稳定性和可靠性。
同时，我们将严格按照施工规范进行操作，确保施工质量和进度。
在施工过程中，我们将加强现场管理，确保施工现场的安全和整洁。
3. 网络调试和优化在施工完成后，我们将进行网络调试和优化工作。
通过调试，我们将确保网络的连通性和稳定性，发现并解决潜在的网络问题。
在优化的过程中，我们将根据实际需求调整网络参数，提升网络的性能和覆盖范围。
同时，我们将建立完善的网络监控体系，实时监控网络状态，确保网络的持续稳定运行。
4. 验收和完善在施工完成后，我们将组织专业的验收团队对项目进行验收。
验收将严格按照国家相关标准和规范进行，确保项目质量和性能达到设计要求。
在验收过程中，我们将积极听取验收团队的意见和建议，对存在的问题及时进行整改和完善。
在项目验收合格后，我们将进行项目总结和经验分享，为今后的类似项目提供借鉴和参考。
三、总结本施工方案涵盖了宁波三网合一项目的全过程，从现场勘察和设计到线缆敷设和设备安装、网络调试和优化、验收和完善，每一步都经过精心策划和安排。
我们将以专业的技术团队和严格的施工规范为保障，确保项目的顺利实施和高质量完成。
三网融合提升工程方案怎么写一、三网融合提升工程的背景和意义1、三网融合提升工程的背景随着信息技术的发展和应用的广泛，电信网、有线电视网和互联网已经成为人们生活和工作中不可或缺的基础设施。
然而，由于历史原因和技术约束，这三大网络之间长期存在隔离和壁垒，信息资源和服务内容无法共享和互通，给人民群众带来了不便和困扰。
为了解决这一问题，我国提出了三网融合的发展战略，要求通过技术手段和政策措施，加强三大网络的融合，提高信息资源的共享和互通，为人民群众提供更加丰富和便捷的信息服务。
2、三网融合提升工程的意义三网融合提升工程一方面可以打破三大网络之间的壁垒和隔离，实现信息资源和服务内容的共享和互通，提高信息的利用效率和社会的整体效益；另一方面可以推动信息技术的应用和产业的发展，促进经济的转型和升级，推动社会的进步和进步。
二、三网融合提升工程的目标和任务1、三网融合提升工程的目标三网融合提升工程的目标是通过技术革新和政策支持，实现电信网、有线电视网和互联网三大网络之间的深度融合和全面互通，推动信息资源和服务内容的共享和互通，提高信息的利用效率和社会的整体效益。
2、三网融合提升工程的任务为了实现上述目标，三网融合提升工程需要开展一系列的任务和活动。
具体包括：规划建设统一的信息基础设施，优化整合原有的电信网、有线电视网和互联网的资源和设施；制定相关的技术标准和规范，推动各项技术的统一和互通；加强政策和规范的制定，推动相关产业的整合和发展；加强对人才的培养和引进，推动相关企业和机构的转型和发展。
三、三网融合提升工程的方案和路径1、三网融合提升工程的路径三网融合提升工程是一个复杂的系统工程，需要各方的共同努力和协同推进。
在路径选择上，可以参考国际上的一些成功经验和模式，根据我国的国情和发展需求，制定适合我国国情的发展路径。
首先，要加强政府的引导和支持，制定相关的政策和规范，推动相关产业和企业的转型和发展。
政府可以通过引导和规范产业政策、促进产业标准化、推动企业合作等方面来助力三网融合。
三网合一施工方案1. 简介三网合一是指电信、有线电视和宽带网络三个行业在基础设施层面的整合。
通过将电信、有线电视和宽带网络的基础设施网络进行统一建设和管理，可以提高资源利用效率，降低建设和运营成本，提升用户体验。
本文档将介绍三网合一的施工方案。
2. 施工流程三网合一的施工工程主要包括以下几个步骤：步骤一：规划设计在开始施工之前，需要进行规划设计工作。
规划设计包括对现有网络资源的调研和评估，确定网络建设的范围和规模，制定网络拓扑结构和布线方案。
步骤二：基础设施建设基础设施建设是三网合一施工的核心环节。
包括光纤布线、设备安装、设备调试等工作。
在此过程中需要确保网络设备的质量和性能达到相关的标准要求。
同时还应根据设计方案进行线缆布线，确保网络信号的传输质量。
步骤三：软件系统建设在基础设施建设完成后，需要对软件系统进行建设和配置。
包括网络管理系统的部署、网络设备的设置和调试、业务系统的搭建和测试等。
软件系统建设的目的是确保三网合一后的网络能够正常工作，并且能够提供稳定可靠的服务。
步骤四：测试和验收在完成软件系统建设后，需要进行测试和验收工作。
测试工作主要包括网络连接测试、设备性能测试和业务功能测试。
验收工作则是对施工结果进行评估和确认，确保三网合一的建设符合相关的标准和规范。
步骤五：运营和维护三网合一的施工不仅是一次性的工作，还需要进行后续的运营和维护。
运营和维护工作包括网络性能监控、故障处理、设备维修和升级等。
这些工作旨在保证网络的稳定运行和高质量的服务。
3. 施工注意事项在进行三网合一的施工过程中，需要注意以下几点事项：1.安全防护：施工人员应配备必要的安全防护装备，确保施工过程中的人身安全和设备安全。
2.协调沟通：三网合一的施工涉及多个行业和部门的协作，需要做好各方沟通和协调工作，确保施工进度和质量。
3.环境保护：施工过程中应注意环境保护，合理安排施工区域，妥善处理施工产生的废弃物。
4.合规合法：施工过程中需要遵守相关法律法规和标准规范，确保施工合规合法。
商务大厦三网合一覆盖工程设计方案目录1.概述 (1)1.1. 站点情况 (1)1.2. 电磁环境....................................................................................................... 错误！未定义书签。
1.3. 覆盖目的 (2)1.4. 解决方案 (2)2.设计指标要求 (3)3.设计思路 (4)3.1. WCDMA网络信源的确定 (4)3.2. WCDMA切换区域的确定 (4)3.3. 设备型号的确定 (4)4.WCDMA系统网络指标分析 (6)4.1. 覆盖场强分析 (6)4.2. 上行链路分析 (6)4.3. 隔离度分析 (7)5.WLAN系统网络指标分析 (8)5.1. 系统吞吐量 (8)5.2. 系统支持并发用户数 (8)5.3. 无线覆盖边缘场强的取定 (8)5.4. 覆盖范围预测 (8)5.5. 信道配置 (9)6.系统外泄分析（WCDMA） (10)7.系统干扰分析 (11)8.可预见性分析 (12)8.1. 话务量分析 (12)8.2. 市场前景分析 (12)9.电磁辐射防护分析 (13)10.设备性能指标 (14)10.1. WCDMA放大器指标 (14)10.2. WLAN功率放大器PA2500,其主要性能指标如下： (15)10.3. 交换机性能指标 (16)10.4. AC（A CCESS C ONTROLLER）性能指标 (17)10.5. AP（A CCESS P OINT）性能指标 (18)10.6. ODP-090/V11-NW型定向天线 (19)10.7. IXD-360/V03-NN室内吸顶天线 (20)10.8. G/W-NNN00合路器技术指标 (21)10.9. CM-CLNN00合路器 (22)10.10. 宽频带功分器RD-52(3/4)N/NP-F2 (23)10.11. RC-5NK-**F宽频带耦合器 (24)10.12. 馈线 (24)11.施工说明 (25)11.1. 主要设备安装说明 (25)11.2. 电源取用情况 (25)11.3. 接地情况 (25)11.4. 工艺规范 (25)12.调试开通 (26)13.室内分布系统的优化 (26)14.工程费用预算 (27)14.1. 新增材料清单 (27)14.2. 替换材料对应清单 (29)15.附图 (30)1.概述1.1.站点情况辉煌商务大厦位于莞城**大道旁，位于莞城东城商业中心地带，地理位置优越，既与中惠大厦、**移动公司、雍华庭步行街等商业旺地相临，又与东城中心、中惠华庭、雍华庭等高级住宅小区为伍，共同组建成**市未来的商业居住中心。
辉煌商务大厦楼高8层，其中地下1层，地面7层。
目前，辉煌大厦内已建设有一套GSM900微蜂窝室内分布系统，根据辉煌商务大厦的商业用途以及**移动公司的要求，GSM900覆盖工程信源采用微蜂窝信号。
考虑到主要覆盖区域为写字楼，本方案信源采用2台微蜂窝，已经预设扩容。
根据辉煌大厦自身的建筑结构，楼层覆盖采用全向吸顶天线，而电梯覆盖则在电梯井道里安装室内壁挂天线。
由于业主的原因，覆盖2F、3F只能在3F的A座、B 座一侧的走廊安装壁挂天线，以穿透的形式对2、3楼进行移动信号覆盖，但该站点因系统传输问题还未开通。
具体情况如下：1.2.联系人：联系电话：GSM900网络电磁环境：由于辉煌商务大厦地理位置优越，附近基站较多，各楼层大部分区域都基本上可进行正常的移动通讯。
但由于附近建筑较为密集，加上辉煌大厦自身的屏蔽作用，因而辉煌大厦低层局部区域移动信号接收电平偏弱，如在地下停车场和辉煌商务大厦东侧写字楼区域，平均接收电平低于-85dBm；而高层信号接收电平虽然较强，但干扰严重，通话质量差。
四部电梯为信号盲区。
WCDMA网络电磁环境：目前该区域WCDMA网络主要以涡岭基站1小区为主。
大厦附近室外区域导频接收功率基本在-70dBm左右，而室内则在-80dBm~-100dBm左右，电梯为WCDMA信号盲区。
WLAN网络电磁环境：辉煌大厦6楼B区源景科技公司办公室区域已建设了一套内部无线局域网，因而将来有可能在6楼B区源景科技公司办公室附近区域存在频道干扰（信道1和6），所以在设计时需考虑此问题。
在大厦其它区域WLAN网络信号均为盲区，所以不存在频道干扰问题。
1.3.覆盖目的因已在辉煌大厦建设了一套GSM900室内分布系统，考虑到通信市场需求及投资成本，现在原有GSM900室内分布系统上馈入WCDMA和WLAN网络信号，保证GSM900、WCDMA和WLAN网络用户终端在上述区域内都能正常工作；积累WCDMA网络在室内分布系统建设中的工程经验，测试2G、3G、WLAN系统之间的干扰程度，为将来的网络建设提供指导作用；WCDMA系统采用两小区覆盖，为了测试两小区的切换数据及相互干扰情况。
1.4.解决方案在辉煌大厦地下1层电梯旁的小房间内建设3G移动机房，分两个小区。
通过双频合路单元将GSM900网络放大设备输出信号与WCDMA信号合路后馈入室内分布系统；WLAN网络信号经过2.4G功放放大后，通过三频合路器将三网信号合路后馈入室内分布系统；更换原天馈系统中的窄带器件，保证所有的器件能满足GSM900、WCDMA和WLAN频段要求，保证系统正常工作。
2.设计指标要求GSM：无线覆盖边缘场强：楼层≥-80dBm；电梯≥-85dBm；外泄电平：≤-85dBm；WCDMA：信源设备功率输出最大值为Ec=33dBm，但为了给室内分布系统留有一定的功率容量，此方案中信源设备输出功率按Ec=30dBm进行设计；重要办公区域内扰码信号：Ec≥-80dBm，Ec/Io≥-12dB；外泄电平：≤-90dBm；WLAN：工作频段：我国国家无线电管理委员会分配给ISM系统的频带为83.5MHz：2400.0～2483.5MHz；本期室内WLAN接入系统将采用上述频段；无线覆盖边缘场强：≥-80dBm；室内覆盖区误码率等级为10－12以下的地方占95%以上。
覆盖范围：地下停车场、1楼大堂和物业管理办公室、3楼西侧（人寿保险公司）、4F~7F以及4部电梯（注：WLAN系统不覆盖电梯）3.设计思路3.1.WCDMA网络信源的确定根据**移动公司的要求，直接在辉煌大厦地下层建设一个3G移动机房，WCDMA 信号直接从3G设备获得。
基站分两个小区，分别馈入原有分布系统，即辉煌大厦的低层采用第一小区信号，高层采用第二小区信号。
信源小区参数表：3.2.WCDMA切换区域的确定根据辉煌商务大厦的建筑结构以及原有GSM覆盖系统的分布情况，-1F~3F为裙楼，4F~7F为标准层结构，每层之间都有楼梯走道相通，而每部电梯均在各楼层停靠。
根据此规律，小区1覆盖-1F~3F，小区2覆盖4F~7F较为合适。
但由于业主的原因原有GSM分布系统中2楼与3楼东侧没有安装天线，只在3楼西侧即人寿保险公司安装了天线进行覆盖。
若将切换区域定在3层和4层之间较难体现WCDMA 系统的切换情况。
针对以上情况，初步将切换区域定在4层以及5层之间，即小区1覆盖-1F~4F以及电梯低层，小区2覆盖5F~7F以及电梯高层。
可能产生切换的区域为4F~5F之间的电梯和安全走道。
3.3.设备型号的确定WCDMA网络信源直接从宏蜂窝耦合信号，但由于覆盖面积较大，需增加WCDMA 干放1台。
WLAN设备选定：GSM900工作频率下限为885MHz；WLAN系统工作频率上限为2484MHz：原系统馈线可兼容GSM900、WCDMA和WLAN频段，可以沿用原系统馈线； 为避免WCDMA、WLAN交调杂散对GSM网络的影响，选取带外抑制达60dB的合路单元进行WCDMA信号的接入。
4.WCDMA系统网络指标分析4.1.覆盖场强分析根据Okumura_Hata模型。
PL(dB)=69.55+26.16log(F)-13.82log(H)+(44.9-6.55log(H))*log(D)-C(F)其中：PL：路径损耗，单位dBF：频率，单位MHz，计算取值为2000MHzD：距离，单位km，最远距离为0.02kmH：天线有效高度，单位m，计算取值为3mC（F）：环境校正因子取0有：PL(dB)=69.55+26.16log(2000)-13.82log(3)+(44.9-6.55log(3))*log(0.02)=69.55+86.35-6.59-(44.9-3.13)*1.7=78.31dB系统最低天线口电平为-1.0dBm，故预期最低边缘场强能达到-80dBm。
4.2.上行链路分析干放热噪声经过放大和传输路径损耗后，到达基站接收机输入端的热噪声电平：PInj=KTB+NFRep+GRep-PLnet其中：K 波尔兹曼常数，真值为1.38E-23J/K；T 环境温度取290K；B 带宽取3.84MHz；NFRep 干放上行噪声系数取4dB；GRep 干放上行增益；PLnet 干放到基站路径衰减净值，包括路径损耗；原基站接收机输入端热噪声电平：PBts = KTB+NFBtsNFBts 基站噪声系数取5dB；基站加入干放后热噪声电平ROTBts升高ROTBts =10log[(10PBTS/10+ 10PINJ/10)/ 10PBTS/10]=10log(1+10+NIM/10) ………………………………………….式（8）由于工程现场PLnet，通过调整干放上行增益GRep可以控制噪声升高在0.5~1dB 范围内，使干放基本对基站无影响。
4.3.隔离度分析合路器隔离度满足系统要求，可抑制GSM900、WCDMA、WLAN三系统间的相互干扰。
5.WLAN系统网络指标分析5.1.系统吞吐量5.2.系统支持并发用户数每AP最佳并发接入用户数：30个设计覆盖区域网络AP数量：2个系统支持覆盖用户数共：30 x2个= 60(个)根据实际覆盖情况和用户使用量估计，AC选用支持最大并发用户数100型号，故系统支持最大的并发用户数为60。
5.3.无线覆盖边缘场强的取定本方案边缘场强根据AP及无线终端接收天线灵敏度确定，同时根据现场无线环境、干扰源情况、系统容量、数据流量、系统信噪比等因素，本系统设定边缘场强≥-80dBm。
5.4.覆盖范围预测由于高频无线电波室内传播受建筑物墙体等障碍物遮挡的影响，使信号造成散射、衰减和阴影效应。
根据无线电波室内传播模型, （只考虑本楼层墙体及障碍物损耗）则：P=Pt-P LP L=32.44+20lgD++20lgf+Lw式中P L :空间损耗，用dB来显示；D：收、发天线间距离，以Km为单位f：是频率，用MHz为单位Lw为隔墙损耗,约为20dB.Pt为AP天线发射功率设Pt为13.0dBm，天线增益G为2dBi，以覆盖最远点约20米处为例，则其场强P为：P=13+2-（32.44+20lg40*10-3+20lg2400+20）=-77.9dBm即满足覆盖要求。
