关于配网自动化相关技术的研究

配网自动化技术研究（4篇）第一篇：配网调度自动化技术的应用摘要：配网调度自动化技术指的是多项现代化科技的有效契合，把信息化技术、通信技术、自动化科技、电子工程技术等多种技术类型进行整合，从而达到多种技术优势和功能的完全展现，进一步实现智能化控制的目的，并且保障配网始终处在最好的运行状态，同时保障供电的安全性和可靠性，提升供电水平，起到更好的供电服务效果。

关键词：配网调度；自动化技术；信息化技术；通信技术；电子工程技术；电力系统1自动化主站系统的有关配置研究2配网调度自动化技术应用出现的问题和不足2、1功能设计过于单调配网调度自动化系统最基本的目的就是保障供电的安全性和稳定性。

但是平时在电路检修和维护过程中，很容易出现厂站停电的情况，在一定程度上影响供电的质量。

总而言之，采用调度自动化技术主要是为了尽可能地减少监测环节中的停电次数和时长，进一步确保高品质的供电，同时更好地保证整体的管控水平。

2、2孤岛问题由于供电公司在运行模式、实际操作等方面的差异，通常都会形成适合自身运营的信息资源类别，这样一来就不容易对众多资源进行高效的优化组合，进而造成供电单位间信息沟通、分享的不及时、不全面，同时造成配网管理缺少合理、科学的秩序，毫无疑问地加大了配网调度自动化在实际工作中的应用难度。

2、3结构设计过于单调在日常的实践和操作环节，很多不相关的信息往往会对配网调度体系造成一些不利影响，由于配网系统当中不少配置的型号不够新颖、很难满足新设备运作的需求，造成数据信息的传输能力也大大被限制，如此一来就很可能造成配网系统的运转不流畅，从而在很大程度上束缚配网调度自动化技术优势的完全展现。

目前，在很多供电公司规划不够严谨的基础上，再加上对长远发展战略的忽视、忽略基本需求的情况下购入大批新设备等因素，从而造成新旧设备不能完美契合，更不容易达到兼容并蓄的理想状态，最终无法起到良好的运行效果，和预想的情况相去甚远。

2、4管理衔接过程中的相关问题生产理论和营销理论是配网调度自动化技术必须具备的两大支撑理论。

配网自动化的研究与实现摘要:配电网的形成是从输电网或地区发电厂接受电能并通过配电设施就地分配或按电压逐级分配给各类用户的电力网,是电力系统的三大系统之一。

其自动化配网工作模式的形成是适应我国经济建设飞速发展充分需求的体现,是电力系统应用现代化技术、设备及战略化设计理念的又一例证。

因此,本文从实现配网自动化的角度出发,对其实施的依据、方式、设备选择、通信系统设计进行了充分、科学的论证,有利于我国供配电企业在科学的指导中逐步建立一体化、自动化的电力服务系统。

关键词:配网自动化配电网电力系统1 配网自动化概述1.1 配网自动化的提出配网自动化包括配电自动化系统及管理系统,是一套基于统一配电GIS平台下,以配电SCADA系统为配电网实时监控中心,实现配电网的运行、监控、调度、事故处理及变电站的自动化管理系统。

该系统以配电管理为生产、运行的核心,通过可监视、可定制、可控制的操作,实现出线管理、负荷管理、供用电管理等供、配、用电多个环节工作管理的信息化、数字化、自动化建设,是一门综合复杂集自动化结构设计、供配电实施、计算机网络技术、人工智能技术、通信技术等综合学科于一身的庞大管理系统。

配网自动化系统的提出将电网中所有智能化的装置以最优化的思想、最便捷的设计、最节能的方式统一起来,构成了一个无论从电网结构还是从安全控制、保护、管理与服务方面均能以最强大的能力适应电力使用需求的综合自动化系统,因此,配网自动化系统的提出能充分的改善我国电力系统服务能力不强的局面,体现了我国电力系统、能源企业创新改革、可持续发展的决心。

1.2 配网自动化技术的突破点及创新点与国外先进的配网自动化系统相比,我国的电力系统自动化建设进程还处在不断探索的初级阶段,主要原因在于我国电力系统偏重于对变电站综合自动化系统的建设及投入,却忽视了对配网综合自动化建设的重要性,因此在技术投入、设备使用、生产环境建设等方面始终处于相对落后的局面。

随着科技的不断创新,我们对国外的DMS发展历程进行了充分的调研,并针对其智能性的自动就地控制及近远程可选控制方式加集中数据库和专家系统的控制特点进行了全面的分析,从而实现了配网自动化技术的重大突破。

配网自动化技术在电力系统中的应用探究发布时间：2021-04-30T08:56:44.497Z 来源：《中国电气工程学报》2020年10期作者：张文[导读] 有针对地进行系统维修、养护工作，让用户可以拥有良好的用电体验。

张文国家电网山东省电力公司青岛供电公司山东省 266000摘要：配电网自动化使用自动控制技术、计算机通信技术、电子技术，通过各种技术优化组合，实现在线实时监管，掌握配电网运行情况，根据收集的配网运行数据进行安全测控，进而提升配网监控工作的准确性，还可以在技术加持下降低配网运行管理难度，在电力行业高速发展的背景下，需要进一步加强配网监控监管力度，通过配网自动化技术实现实时监管，并根据掌握的数据信息，了解配网运行存在的安全威胁，有针对地进行系统维修、养护工作，让用户可以拥有良好的用电体验。

关键词：配网自动化技术；电力系统；应用1导言电力系统配电网实现自动化建设非常的重要，对电力企业的发展有很大的影响，我们要想提高电力企业的发展实力，就需要引起先进的科学技术完善相关的内容，改善传统的生产方式，加快现代化产业的发展，使得各项内容能够得到进一步完善，这样就能切实的解决实际问题。

另外在配电网的运行过程,也要通过对自动化技术的使用精准识别当前该系统的各项运行参数，直接借助该系统的运行参数分析并明确该系统中存在的故障，之后借助已构造的工作系统提高问题的解决效率。

2电力系统配电网自动化概述电力系统建设时使用配电网自动化系统能够促进电力系统朝着自动化、智能化的方向发展。

尽管配电网系统比较复杂，但自动化系统配送更加灵活，值得广泛应用。

配电自动化涉及馈线自动化、配电管理、通信技术等多个方面，配电自动化施行多试点由配电站、子站、馈线终端几个部分构成。

馈线自动化能构建光纤通信，借助馈线终端的作用在最短时间实现最理想的通信效果，以此发挥出馈线自动化的应用价值。

实施电力系统配电自动化有多方面的突出优势：第一，有助于控制安全事故的发生。

配电网自动化及配网自愈建设问题及措施研究摘要：随着我国经济的快速发展，人们的生活水平有着质的变化，电力工程是我们每个家庭必不可缺的，用户对供电可靠性的要求也越来越高。

一旦电力系统发生故障造成停电，产生的社会影响也是不可估量的，如何有效的从配网侧解决由于电力设备故障造成的停电问题，如何高效的对配网进行智能化管理，是当前智能电网所要面对的重要课题。

配网自动化系统的发展为提高配网的运行效率和故障后得自我恢复奠定了重要的基础关键词：配电网自动化；配网自愈；问题措施引言电力通过配电网向用户直接传输，对配电网进行详细分析，就需要研究用户数量、用电性质和用电需求等因素。

不管是哪一种电力系统，都是由三个部分构成：电源、开关（分段和联络）、馈线末端。

在系统架构方面，目前常用的配电网模式有辐射型、树状型、环形型三种。

由于用户的多样性和配电网的复杂性，使得配电网的结构不再是一个简单的体系结构，而是由以上几种常用的体系结构组成。

以10kV配电网的典型手拉手式环网结构为例。

这是一种双电源的设计，一般情况下，通信开关是不能工作的，如果有一条线路出现了故障，它就会将故障所在的地方和没有故障的地方隔离开来，然后关闭了通信开关，另一个电源就会启动。

1配电网的自愈特点自愈技术是国家能源研究计划在一九九九年明确提出的，而自愈技术也成为智能供电系统和现代供电系统的重点研究目标，为达到较好的电能质量目标，各方竞相投身自愈技术的研发工作，也将促进电能产业更迅速、更全面的配电网安全运行目标。

在各种智能设备领域中，自愈技术是一项关键的课题，为确保动力系统的安全性，需要对它在现实中的应用功能加以完善，以便改善动力系统的供电品质。

电网自愈技术的核心是对现有的故障进行实时诊断，并通过评估、处理等手段，以降低或避免人为的干扰，使电力系统重新回到正常的工作状态。

因此，监控技术和故障处理技术都是自愈技术的一个重要组成部分，它可以通过不间断的在线故障检测，及时地发现目前的配电网故障，并根据故障原因进行相应的故障处理，达到消除故障的目的。

2024年配网自动化的体系结构及其实现技术随着能源需求的增长和电力系统规模的扩大，配电网自动化技术得到了广泛应用。

2024年的配网自动化体系结构将进一步完善，并借助先进的实现技术来提高能源效率、降低运营成本和提升系统可靠性。

本文将重点介绍2024年配网自动化的体系结构及其实现技术，让我们一起来看看未来的配网自动化将会发生哪些变化。

一、体系结构2024年的配网自动化体系结构将建立在以下几个核心模块上：1. 数据采集与传输模块：通过传感器和智能设备收集电力系统的相关数据，并借助通信网络将数据发送到数据处理中心。

数据采集与传输模块将采用先进的通信技术，如物联网、5G等，以实现高速、高效的数据传输和处理。

2. 数据处理与分析模块：在数据处理中心，借助人工智能、大数据分析等技术对采集到的数据进行处理和分析，提取重要信息，并生成预测和优化结果。

数据处理与分析模块将能够实时监测电力系统的运行状态、检测电力故障，并提供相应的控制策略和优化方案。

3. 控制与决策模块：根据数据处理与分析模块提供的信息，控制与决策模块将根据系统实时情况对电力设备进行控制和操作，并制定相应的优化策略。

控制与决策模块将采用智能算法和优化算法来提高系统的效率和可靠性。

4. 安全与保护模块：在配网自动化的体系结构中，安全与保护模块将起到至关重要的作用。

安全与保护模块将借助先进的安全技术，如防火墙、入侵检测等，保障电力系统的安全运行，防止恶意攻击和意外事故的发生。

二、实现技术2024年的配网自动化将依靠以下几种实现技术来提高系统的性能和可靠性：1. 物联网技术：物联网技术将为配网自动化提供强大的数据采集和传输能力。

通过在电力设备上安装传感器和智能设备，实时监测电力系统的运行状态，并将数据传输到数据处理中心。

物联网技术还可以实现设备间的互联互通，提高设备之间的协同工作能力。

2. 人工智能技术：人工智能技术将在数据处理与分析模块和控制与决策模块中发挥重要作用。

0引言信息时代到来后我国电力事业进入了现代化新阶段，电力工程中成功应用了各种信息化技术，促进了配电网结构、运行方式等的变革。

现阶段配电网自动化水平显著提高，在多种自动化技术支持下配电网兼具远程监控、在线协调等功能，能为人们提供优质的电力服务。

但配电网中应用自动化技术时有关人员需根据原有电力网络的结构、运行等基本特征，选择技术形式及路径，保障技术应用效果。

未来配网建设中相关人员需继续增大自动化技术的研究与应用，以发挥自动化技术的优势。

1我国电力系统配电网自动化发展现状电力事业关乎国计民生。

近年来电力需求激增，为有效调节市场供需状态，电力企业有必要创新配网建设及运营方式。

原有的配电网在运行期间暴露了效率、效益等问题，将自动化技术应用于配电网中有效解决上述问题，增强配电网的整体运行水平。

自动化技术发展到今天，电力企业增大了在配电网自动化中的投入，配电网规模持续扩大，其中的自动化模块可自动获取电网中的用户需求、实现智能调度，使电力供应、配送遵循用户需求，减少电力浪费等现象[1]。

虽然当前电力系统配电网自动化建设有所成就，但一些地区的技术实力有限，配网自动化水平低下，存在设备更新不及时、管理不规范、技术滞后等问题，配电网运行期间无法凸显自动化技术的作用。

未来电力企业需根据这些问题，改进配电网自动化方向，逐步探索智能化、无人值守新模式，为电力企业创造更大的经济、社会效益。

2110kV 林园变1074林湖线自动化改造方案2.1线路基本情况10kV 林湖线路为110kV 林园变电站出线，总长27.34km ，其中，主干线、架空线、电缆线长度分别为10.05km 、27.34km 、0.52km 。

为满足辖区中的供配电需求，配有32608kVA 容量的配变124台、730kVA 容量的公变2台、31878kVA 容量的专变122台。

此线路在当下运行中出现了很多问题，接下来必须将自动化改造作为重点。

2.2馈线自动化改造方案2.2.1馈线自动化模式选型此线路位于B 类供电区，仅包含光纤通信方式，运行采用的是架空单联络模式。

有关电力系统配网自动化的研究摘要：电力系统配电网自动化在不同地区不同环境下的用途是不同的，但是无论在什么地区，电力系统配网自动化都能够有效地提高人民的生活质量水平，能够科学、有效地促进社会的全面协调、稳定发展，有利于社会的可持续发展，随着社会的发展和进步，电力系统配网自动化的科技也会越来越尖端，电力系统配网自动化就会在全国范围内实现。

关键词：电力系统配网自动化研究下文主要讲述了电力系统合理规划配电网；电力系统配电网选择合理开关设备；各个开关或者断路器与控制中心之间的通信数据网络；电力系统配电网的自动化的实用化模式。

1、电力系统合理规划配电网电力系统自动化配电网的原理：分段的开关将配电网的线路分割成不同的供电区域，配电网的线路是环网结构并且是开环运行的，当电力系统的某个区域出现电力方面的故障时，要及时地将开关在中间跳开，必须是采用分割这个供电区域的开关，将出现故障的供电区域进行隔离，但是没有因为发生电力故障但是没有完全失去电力的电力区域要及时地将电供应，以免给他人的生活造成不必要的困扰，如果一段区域内电力系统发生故障，但是其他的区域没有发生电力故障，则其他区域内的电力系统仍然能够持续供电，这就避免了因为一段电路出现故障而致使全部的电路都跟着失去电力的现象，停电的范围就会相应地缩小，这样极大地提高了供电区域的可靠性和持续性，也就完成了电力系统配电网自动化的目标：电力系统供电区域的线路和电力要结成网状，环形的网状，而且至少有两个电源，对于供电比较密集的区域，要采用多个电源一起供电的形式，要考虑电源的数量形成电力系统的意义、作用和价值。

电力系统的供电的线路分支的干线要进行分段，分段的目的就是为了避免因为一条线路不能够供电而导致的整条线路都不能够连续供电的现象，如果一条线路出现故障而导致其他的供电区域都跟着不能连续供电的话，会给人们的生活带来很大的不便，给人们的生活质量造成不必要的损失。

也就是说如果分段能够避免其他区域受不供电干扰的话，那么电力系统就达到了目的，没有出现故障的供电区域就能够持续地供电，没有发生故障的区域就会转移电负荷。

水电工程Һ㊀配网馈线自动化的研究与优化周㊀燕摘㊀要：配网是电力系统 发输变配用 各环节中最接近用户的一环，其运行情况直接影响用户的用电可靠性㊂根据相关部门的研究，国内用户遭受停电的原因中占比最大的是配网的故障㊂发达国家在实践中发现，在技术上提高供电可靠性最有效的方法是建设配网自动化㊂其中，馈线自动化是配网自动化的核心，在隔离故障线路㊁快速恢复非故障线路供电方面发挥着不可替代的作用㊂因此，文章对配网馈线自动化进行相关研究与优化㊂关键词：配网；馈线；自动化一㊁配网馈线自动化的功能配电网自动化是一个功能齐全的庞大系统，馈线自动化是其中的一个子系统，但根据电网的实际情况，馈线自动化系统也可以在配电网中独立存在，目前，我国许多城市配网都已经实现了独立的配电网馈线自动化系统㊂馈线自动化系统的主要功能：①配电网运行状态监测㊂对运行状态的监测分为两种：一种是正常状态的监测，实时监测电网中各线路的电流情况；另一种是事故状态的监测，及时发现配网中发生的故障㊂②配电网故障定位及处理㊂在配网线路发生故障时，馈线自动化系统会及时隔离故障点，恢复无故障线路的供电㊂二㊁配网馈线自动化的实现形式馈线自动化系统常见有两种实现形式：一种是集中型馈线自动化；另一种是就地型馈线自动化㊂而就地型的众多子类中，又以重合器型馈线自动化较为常见㊂集中型馈线自动化的 集中 是指配网主站与配网终端相互配合，终端信息通过通信系统上传到主站，主站通过收到的信息综合判断故障区间，并结合实际网架㊁负荷情况进行故障隔离㊂以典型的馈线结构为例对动作过程进行说明㊂变电站Ａ通过站内ＣＢ１出线开关对馈线供电，馈线沿线设Ｆ１㊁Ｆ２㊁Ｆ３３个分段开关；变电站Ｂ通过站内ＣＢ２出线开关对馈线供电，馈线沿线设Ｆ６㊁Ｆ５㊁Ｆ４３个分段开关；Ｆ３与Ｆ４间设联络开关Ｌ１，正常运行时在分位㊂假设Ｆ２㊁Ｆ３之间线路发生故障，由于此线路由变电站Ａ供电，故障电流将流过Ｆ１㊁Ｆ２开关，对应终端发出故障告警，而Ｆ３没有故障电流通过，不发出故障告警信号㊂此时变电站继电保护跳闸跳开ＣＢ１，而馈线自动化主站将根据收到的故障告警判断故障位于Ｆ２和Ｆ３之间，根据策略自动分开Ｆ２㊁Ｆ３开关隔离故障点，再将出线开关ＣＢ１㊁联络开关Ｌ１合闸，完成非故障区域恢复㊂在此过程中，集中型馈线自动化既可全自动地执行上述故障处理步骤，又可以切换至半自动状态，仅做提示，相应的分合闸操作由运维人员手动完成㊂三㊁配网馈线自动化的优化策略（一）优化馈线自动化调试模式集中型馈线自动化投入运行前，对相关功能的调试正常是必要的㊂由上述实现方式可知，由于集中型馈线自动化是一个联系紧密的整体，对装置对时㊁通信㊁配合都有较高的要求，因此若采取调试的方式，制订的方案往往十分复杂，对于人员㊁设备的要求较高，测试耗时也较长，测试效率较低，从而影响了集中型馈线自动化的投入㊂调试的目的有以下三点：第一，配电终端功能检查，验证对故障感应及报送的正确性㊁响应遥控操作指令的可靠性；第二，检查终端与主站的通信连接是否正常；第三，主站配置的网络拓扑是否符合现场实际㊂现行建设模式下，可将整体调试拆分成子任务，形成更优化的调试策略：①通过配电终端的厂内调试验证装置的功能；②通过现场联调验证通信通道的可用性；③在前两步均正确无误的情况下，在配电主站仿真态下开展主站相关配置的测试㊂应用这种策略，既保证了系统投运前能开展各项测试，又能减少现场调试的人力物力投入㊂（二）优化集中型馈线自动化与继电保护的配合模式馈线自动化与配电网继电保护功能上有重合的地方，但无法相互取代㊂集中型馈线自动化适用于配网主干线，但是配网中线路分支极多且无规律，若要全部覆盖，首先策略配置的困难程度将大幅增加，其次对相应的终端设备的运维工作量也将大大增加，经济性上不可取㊂因此，在支路上需要做好和继电保护的配合，共同提高配网运行的稳定性㊂在部署了集中型馈线自动化的范围内，可采取如下优化策略：①集中型馈线自动化应用在主干线，干线路径上采用负荷开关㊂②分支或分界开关采用断路器，投入过流保护，且过流保护的延时短于变电站出线开关的动作延时㊂此时，若分支发生故障，对应的分支断路器将跳闸将故障隔离，避免影响主干线；而在主干线发生故障时，则由变电站出线开关跳闸，通过自动化测量隔离故障㊂（三）优化就地型馈线自动化定值设置由就地型馈线自动化的实现原理可知，其对延时配合的要求较高，时序配合失误将可能造成事故处理失误㊂在设定各级负荷开关动作时序时，应按以下原则进行优化：①同一个时刻只能有１台开关合闸；②先满足主线，后考虑支线；③多分支时，优先考虑靠近电源点的支线；④多分支并列时，优先考虑主分支㊂四㊁结语实现馈线自动化是提高配电网供电可靠性的关键步骤，对于提高供电企业服务质量与用户满意度有非常积极的意义㊂在馈线自动化建设过程中，要提高调试效率，注意与保护系统之间的配合，实现馈线自动化的最佳效益㊂参考文献：［１］雷杨，汪文超，宿磊，等．湖北配电网馈线自动化部署方案研究［Ｊ］．湖北电力，２０１７，４１（１１）：３９－４３．［２］陈飞宇，欧方浩．１０ｋＶ配电线路馈线自动化［Ｊ］．农村电气化，２０１８（６）：２８－３２．［３］张大勇．时间电压型馈线自动化实施探讨［Ｊ］．贵州电力技术，２０１５，１８（５）：７９－８１．作者简介：周燕，国网江苏省电力有限公司盱眙县供电分公司㊂７０２。

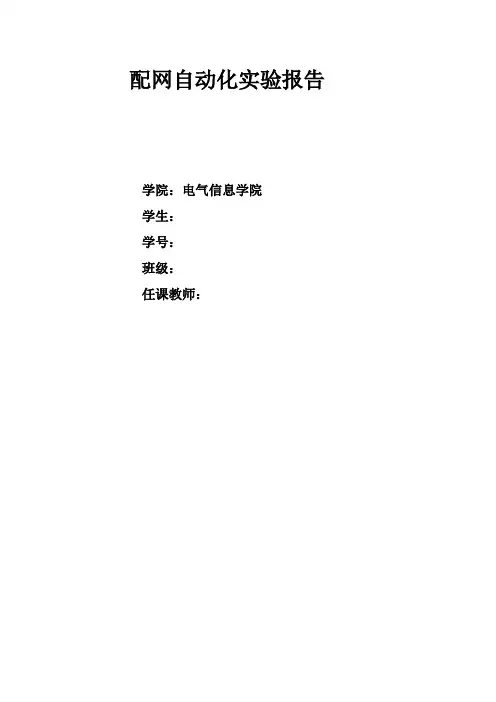

配网自动化实验报告学院：电气信息学院学生：学号：班级：任课教师：一.实验名称：馈线自动化功能分析二.实验目的：1.对馈线自动化功能的基本作用有一个感性认识：配电网的安全、可靠运行是发电、供电和保障人民生产和生活用电的重要任务，馈线的运行方式和负荷信息必须及时准确地送到配网监控中心，以便运行管理人员进行调度控制管理；当故障发生后，能及时准确地确定故障区段，迅速隔离故障区段并恢复健全区域供电。

2.掌握配网SCADA的基本功能、实现原理和操作方法。

3.了解表征馈线当前运行状态的参数类型和特点、获取方式、表现形式。

如馈电点电压、有功功率、无功功率、电流和开关状态等。

4.了解改变馈线当前运行方式的控制命令信息的类型和特点、下发方式。

5.了解非正常状态信息的表现形式。

6.掌握故障判断、隔离和健全区域恢复供电功能的原理和实现。

三.实验要求：1.已对配网教材中有关馈线自动化系统基本结构和功能以及状态信息的处理章节进行了学习，建立了基本概念。

2.实验前认真阅读实验指导书；实验中，根据实验内容，做好实验记录；实验后，写出实验报告。

3.认真上机操作，建立感性认识。

4.严格按照教师的指导进行操作。

5.在实验过程中做好记录。

四.系统结构：FTU FTU图4-1 系统结构五.系统功能：图4-2 系统功能六.实验步骤及内容：1.了解馈线自动化的硬件结构（1）调度自动化实验系统配置两台实时监控控制台，一台调度专用投影仪；（2）实时监控控制台联接在调度主站计算机网络系统中；（3）在实时监控控制台上运行实时监控软件，既监控输电网又监控配电网的运行情况；（4）本实验将连接在调度主站计算机网络系统中的多台微机控制台安装并运行实时监控软件，以满足更多同学同时上机操作的需要。

2.启动系统（1）启动厂站一次控制模拟屏和远方采集终端RTU；（2）启动HUB；（3）启动服务器；（4）启动前置通信控制台及其软件；（5）启动实时监控控制台及其软件。
