常用换热器的传热系数选择

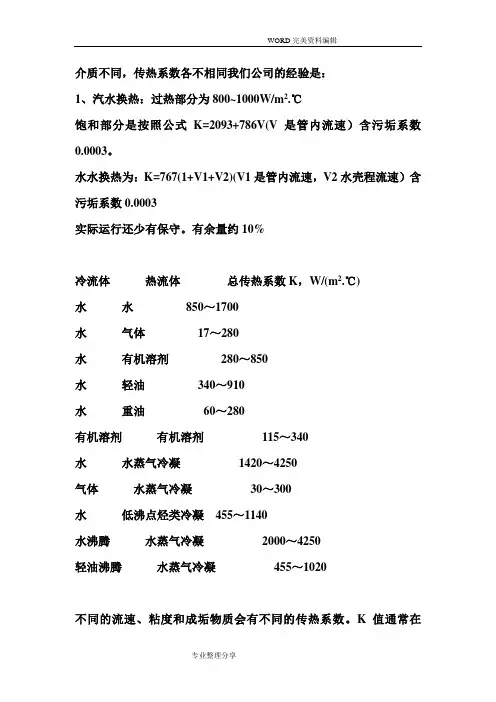

介质不同，传热系数各不相同我们公司的经验是：1、汽水换热：过热部分为800~1000W/m2.℃饱和部分是按照公式K=2093+786V(V是管内流速）含污垢系数0.0003。

水水换热为：K=767(1+V1+V2)(V1是管内流速，V2水壳程流速）含污垢系数0.0003实际运行还少有保守。

有余量约10%冷流体热流体总传热系数K，W/(m2.℃)水水 850～1700水气体 17～280水有机溶剂 280～850水轻油 340～910水重油60～280有机溶剂有机溶剂115～340水水蒸气冷凝1420～4250气体水蒸气冷凝30～300水低沸点烃类冷凝 455～1140水沸腾水蒸气冷凝2000～4250轻油沸腾水蒸气冷凝455～1020不同的流速、粘度和成垢物质会有不同的传热系数。

K值通常在800~2200W/m2·℃范围内。

列管换热器的传热系数不宜选太高，一般在800-1000 W/m2·℃。

螺旋板式换热器的总传热系数（水—水）通常在1000~2000W/m2·℃范围内。

板式换热器的总传热系数（水（汽）—水）通常在3000~5000W/m2·℃范围内。

1．流体流径的选择哪一种流体流经换热器的管程，哪一种流体流经壳程，下列各点可供选择时参考(以固定管板式换热器为例)(1) 不洁净和易结垢的流体宜走管内，以便于清洗管子。

(2) 腐蚀性的流体宜走管内，以免壳体和管子同时受腐蚀，而且管子也便于清洗和检修。

(3) 压强高的流体宜走管内，以免壳体受压。

(4) 饱和蒸气宜走管间，以便于及时排除冷凝液，且蒸气较洁净，冷凝传热系数与流速关系不大。

(5) 被冷却的流体宜走管间，可利用外壳向外的散热作用，以增强冷却效果。

(6) 需要提高流速以增大其对流传热系数的流体宜走管内，因管程流通面积常小于壳程，且可采用多管程以增大流速。

(7) 粘度大的液体或流量较小的流体，宜走管间，因流体在有折流挡板的壳程流动时，由于流速和流向的不断改变，在低Re(Re>100)下即可达到湍流，以提高对流传热系数。

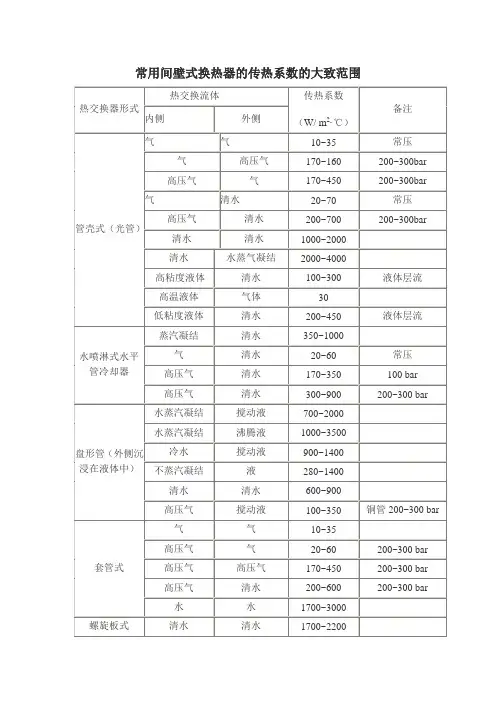

常用间壁式换热器的传热系数的大致范围
热交换器形式
热交换流体
传热系数
（W/ m2·℃）
备注
内侧
外侧
管壳式（光管）
气
气
10~35
常压
气
高压气
170~160
200~300bar
高压气
气
170~450
200~300bar
气
清水
20~70
常压
高压气
清水
200~700
200~300bar
清水
清水
1000~2000
油
清水
300~370
板翅式
清水
清水
3000~4500
冷水
油
400~600
以油侧面积为准
油
油
170~350
气
气
70~200
空气
清水
80~200
空气侧质量流速12~40kg/m2·s
搅动液
700~2000
水蒸汽凝结
沸腾液
1000~3500
冷水
搅动液
900~1400
不蒸汽凝结
液
280~1400
清水
清水
600~900
高压气
搅动液
100~350
铜管200~300 bar
套管式
气
气
10~35
高压气
气
20~60
200~300 bar
高压气
高压气
170~450
200~300 bar
高压气
清水
200~600
200~300 bar
水
水
1700~3000
螺旋板式

常用换热器的传热系数K的大致范围热交换流体传热系数热交换器形式备注 2内侧外侧（W/ m??）气气常压 10~35气高压气 170~160 200~300bar高压气气 170~450 200~300bar气清水常压 20~70高压气清水 200~700 200~300bar管壳式（光管）清水清水 1000~2000清水水蒸气凝结 2000~4000高粘度液体清水液体层流 100~300高温液体气体 30低粘度液体清水液体层流 200~450蒸汽凝结清水 350~1000气清水常压 20~60 水喷淋式水平管冷却器高压气清水 170~350 100 bar高压气清水 300~900 200~300 bar水蒸汽凝结搅动液 700~2000水蒸汽凝结沸腾液 1000~3500冷水搅动液 900~1400 盘形管（外侧沉浸在液体中）不蒸汽凝结液 280~1400清水清水 600~900高压气搅动液铜管200~300 bar 100~350气气 10~35高压气气 20~60 200~300 bar 套管式高压气高压气 170~450 200~300 bar 高压气清水 200~600 200~300 bar水水 1700~3000 螺旋板式清水清水 1700~2200变压器油清水 350~450 油油 90~140 气气 30~45 气水 35~60 清水清水4500~6500 介质流速在0.5m/s板式换热器左右油清水 500~700 清水清水材料为1Cr18Ni9Ti 2000~3500 蜂螺型伞板换热器油清水 300~370 清水清水 3000~4500 冷水油以油侧面积为准400~600油油 170~350 板翅式气气 70~200空气侧质量流速空气清水 80~200 12~40kg/m2?s。

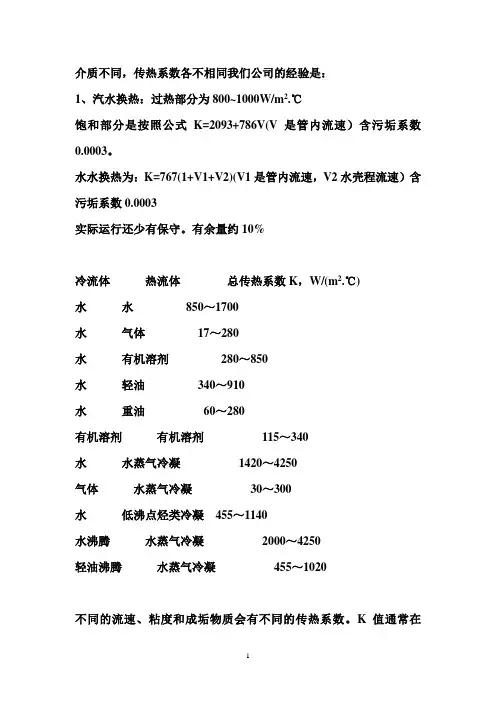

介质不同，传热系数各不相同我们公司的经验是：1、汽水换热：过热部分为800~1000W/m2.℃饱和部分是按照公式K=2093+786V(V是管内流速）含污垢系数0.0003。

水水换热为：K=767(1+V1+V2)(V1是管内流速，V2水壳程流速）含污垢系数0.0003实际运行还少有保守。

有余量约10%冷流体热流体总传热系数K，W/(m2.℃)水水 850～1700水气体 17～280水有机溶剂 280～850水轻油 340～910水重油60～280有机溶剂有机溶剂115～340水水蒸气冷凝1420～4250气体水蒸气冷凝30～300水低沸点烃类冷凝 455～1140水沸腾水蒸气冷凝2000～4250轻油沸腾水蒸气冷凝455～1020不同的流速、粘度和成垢物质会有不同的传热系数。

K值通常在800~2200W/m2·℃范围内。

列管换热器的传热系数不宜选太高，一般在800-1000 W/m2·℃。

螺旋板式换热器的总传热系数（水—水）通常在1000~2000W/m2·℃范围内。

板式换热器的总传热系数（水（汽）—水）通常在3000~5000W/m2·℃范围内。

1．流体流径的选择哪一种流体流经换热器的管程，哪一种流体流经壳程，下列各点可供选择时参考(以固定管板式换热器为例)(1) 不洁净和易结垢的流体宜走管内，以便于清洗管子。

(2) 腐蚀性的流体宜走管内，以免壳体和管子同时受腐蚀，而且管子也便于清洗和检修。

(3) 压强高的流体宜走管内，以免壳体受压。

(4) 饱和蒸气宜走管间，以便于及时排除冷凝液，且蒸气较洁净，冷凝传热系数与流速关系不大。

(5) 被冷却的流体宜走管间，可利用外壳向外的散热作用，以增强冷却效果。

(6) 需要提高流速以增大其对流传热系数的流体宜走管内，因管程流通面积常小于壳程，且可采用多管程以增大流速。

(7) 粘度大的液体或流量较小的流体，宜走管间，因流体在有折流挡板的壳程流动时，由于流速和流向的不断改变，在低Re(Re>100)下即可达到湍流，以提高对流传热系数。
