基于PID控制的电锅炉温度控制系统的仿真毕业论文

  • 格式：doc
  • 大小：417.50 KB
  • 文档页数：36

本科毕业论文基于PID控制的电锅炉温度控制系统仿真The Electric Boiler Temperature Control System Based on PID Control Simulation毕业设计（论文）原创性声明和使用授权说明原创性声明本人郑重承诺：所呈交的毕业设计（论文），是我个人在指导教师的指导下进行的研究工作及取得的成果。

尽我所知，除文中特别加以标注和致谢的地方外，不包含其他人或组织已经发表或公布过的研究成果，也不包含我为获得安阳工学院及其它教育机构的学位或学历而使用过的材料。

对本研究提供过帮助和做出过贡献的个人或集体，均已在文中作了明确的说明并表示了谢意。

作者签名：日期：指导教师签名：日期：使用授权说明本人完全了解安阳工学院关于收集、保存、使用毕业设计（论文）的规定，即：按照学校要求提交毕业设计（论文）的印刷本和电子版本；学校有权保存毕业设计（论文）的印刷本和电子版，并提供目录检索与阅览服务；学校可以采用影印、缩印、数字化或其它复制手段保存论文；在不以赢利为目的前提下，学校可以公布论文的部分或全部内容。

作者签名：日期：目录摘要 (1)Abstract： (2)Keywords (2)第1章引言 (3)1.1课题的提出与意义 (3)1.2工业控制的发展概况 (3)1.3传统控制方法的特点 (4)1.4智能控制方法概述 (6)1.4.1智能控制方法的起源、发展和分类 (6)1.4.2智能控制方法的特点 (7)1.5论文的主要研究内容 (8)第2章被控对象及控制策略研究 (9)2.1被控对象及其原有控制方案 (9)2.1.1被控对象分析 (9)2.1.2原有控制方案 (10)2.2控制策略研究 (11)2.2.1PID控制基本理论 (11)2.2.3设计PID控制器时注意事项 (15)2.3本章小结 (15)第3章控制系统特性及仿真工具的研究 (16)3.1电锅炉温度控制系统特性 (16)3.2仿真工具 (18)3.2.1 MATLAB简介 (18)3.3 Simulink简介和使用 (18)3.3.1 Simulink简介与开发环境 (18)第四章控制系统仿真研究 (20)4.1 PID控制器设计 (20)4.2 PID参数的整定 (22)4.3控制系统方案的分析与选择 (26)4.4本章小结 (27)结论 (27)致谢 (28)参考文献 (28)基于PID控制的电锅炉温度控制系统仿真摘要：温度控制在工业中控制中一直是富有新意义的课题，对于不同的的控制对象有不同的控制方式和模式。

温度系统的惯性大，滞后现象严重，难以建立精确的数学模型，给控制过程带来很大的难题。

本文以电锅炉为研究对象，研究一种最佳的控制方案，以达到系统稳定，调节时间短且超调量小的性能指标。

本文对电锅炉可采用的控制方案进行了深入研究，首选的方案是PID控制。

温度PID 控制器的原理是将温度偏差的比例、积分和微分通过线性组合构成控制量，对控制对象进行控制。

PID控制的重点是参数的调节，本文利用人工整定方法对参数进行整定。

借助matlab中的Simulink工具箱对电锅炉PID控制系统进行仿真分析。

结果表明当采用不同的参数整定方法的时候，其仿真出来的效果是不一样的，因此，是否能选择出一种相对来说比较合适的参数整定方法是很重要的，本文采取了三个参数整定的方法，它们分别是Ziegler-Ncihols参数整定，Cien-Hrones参数整定和人工参数整定，在这三种方法中，经过多次试验，选取一种最为合适的方法，要求调节时间与超调量都相对来说比较合适。

在分析电锅炉供暖系统对控制器要求的基础上，设计相应主程序流程图，然后进行数据的变换，要求仿真出来相应的曲线图，要做到仿真结果简单直观。

关键词：温度控制参数整定仿真Simulation on PID Control System ofTemperature for Electric BoilerAbstract：Temperature control is a topic full of new meanings in industry,to diferent control object, there are diferent methods and modes. But it is difficult to control well because of characteristics of the temperature itself, such as its great inertia, serious time-lag and the difficulty to establisha naccuratem athematical model of the object. A duty in this thesis is to study a kind of appropriate control method to the temperature ofthe electric boiler.Its' technology requirement are:regulating time must be short,overshoot must be small and the control system must be stable.The method of the electric boiler control is studied deeply by the thesis.Thefirst is PID control.Principle of temperature PID controller is to control the object by thlinearcombination of temperature deviation's proportional, integral andderivative.In this th esis,the PID controls ystem are simulated by using Simulink and fuzzy logic tools in MATLAB. When you use the diferent ways of parameters tuning , the result is also dife rent, so,it’s important to find a suitable way ahout the parameters tuning. In this th esis, three means of parameters tuning are be used ,they are Ziegler-Ncihol s parameters tuningC ien-Hrones parameters tuning and manpower adjust.In this three ways,after many test to find the most suitable way Its' technology requirement are:regulating time must be short,overshoot must be small and the control system must be stable.In this tesis,basing on the request of the electricb oilerh eatings ystem to thecontroller, main program flow chart should be devised,then change the data simulation the curve graph and it should be simpleness and directly perceived through the senses and Keywords: temperature contronl; parameters tuning; simulation第1章引言1.1课题的提出与意义在工业生产过程中，控制对象各种各样，温度是生产过程和科学实验普遍而且重要的物理参数之一。

在生产过程中，为了高效地进行生产，必须对它的主要参数，如温度、压力、流量等进行有效的控制。

温度控制在生产过程中占有相当大的比例，其关键在于测温和控温两方面。

温度测量是温度控制的基础，技术己经比较成熟。

由于控制对象越来越复杂，在温度控制方面，还存在着许多问题。

如何更好地提高控制性能，满足不同系统的控制要求，是目前科学研究领域的一个重要课题。

温度控制一般指对某一特定空间的温度进行控制调节，使其达到工艺过程的要求。

本文主要研究电锅炉温度控制的方法。

电锅炉是将电能转换为热能的能量转换装置。

具有结构简单、无污染自动化程度高等特点.与传统的以煤和石化产品为燃料的锅炉相比还具有基本投资少、占地面积小、操作方便、热效率高、能量转化率高等优点。

近年来，电锅炉已成为供热采暖的主要设备。

锅炉控制作为过程控制的一个典型，动态特性具有大惯性大延迟的特点，而且伴有非线性。

目前国内电热锅炉控制大都采用的是开关式控制，甚至是人工控制方法。

采用这些控制方法的系统稳定性不好，超调量大，同时对外界环境变化响应慢，实时性差。

另外，频繁的开关切换对电网产生很大的冲击，降低了系统的经济效益，减少了锅炉的使用年限。

因此，研究一种最佳的电锅炉控制方法，对提高系统的经济性，稳定性具有重要的意义。

1.2工业控制的发展概况工业控制的形成和发展在理论上经历了三个阶段:50年代末起到70年为第一阶段，即经典控制理论阶段，这期间既是经典控制理论应用发展的鼎盛时期，又是现代控制理论应用和发展时期;70年代至90年代为第二阶段，即现代控制理论阶段;90年代至今为第三阶段，即智能控制理论阶段。

第一阶段 :初级阶段。

它以经典控制理论为主要控制方案，采用常规气动、液动和电动仪表，对生产过程中的温度、流量、压力和液位进行控制。

在诸多控制系统中，以单回路结构、PID策略为主，同时针对不同的对象与要求，设计了一些专门的控制算法如达林顿算法、Smith预估器、根轨迹法等。

这阶段的主要任务是稳定系统、实现定值控制。

第二阶段 :发展阶段。

以现代控制理论为基础，以微型计算机和高档仪器为工具，对复杂现象进行控制。

这阶段的建模理论、在线辨识和实时控制已突破前期的形式，继而涌现了大量的先进控制系统和高级控制策略，如克服对象时变和环境干扰等不确定影响的自适应控制，消除因模型失配而产生不良影响的预测控制等。

合集下载

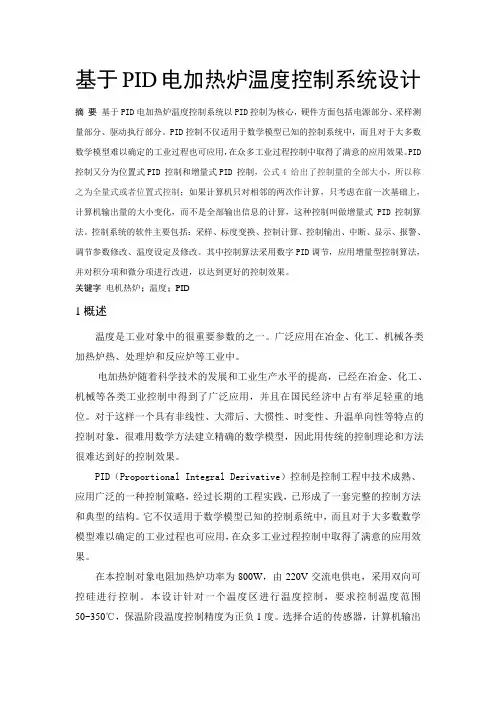

计控 基于PID电加热炉温度控制系统毕业设计论文

计控 基于PID电加热炉温度控制系统毕业设计论文

基于PID电加热炉温度控制系统设计摘要基于PID电加热炉温度控制系统以PID控制为核心，硬件方面包括电源部分、采样测量部分、驱动执行部分。

PID控制不仅适用于数学模型已知的控制系统中，而且对于大多数数学模型难以确定的工业过程也可应用，在众多工业过程控制中取得了满意的应用效果。

PID 控制又分为位置式PID 控制和增量式PID 控制，公式4 给出了控制量的全部大小，所以称之为全量式或者位置式控制；如果计算机只对相邻的两次作计算，只考虑在前一次基础上，计算机输出量的大小变化，而不是全部输出信息的计算，这种控制叫做增量式PID 控制算法。

控制系统的软件主要包括：采样、标度变换、控制计算、控制输出、中断、显示、报警、调节参数修改、温度设定及修改。

其中控制算法采用数字PID调节，应用增量型控制算法，并对积分项和微分项进行改进，以达到更好的控制效果。

关键字电机热炉；温度；PID1概述温度是工业对象中的很重要参数的之一。

广泛应用在冶金、化工、机械各类加热炉热、处理炉和反应炉等工业中。

电加热炉随着科学技术的发展和工业生产水平的提高，已经在冶金、化工、机械等各类工业控制中得到了广泛应用，并且在国民经济中占有举足轻重的地位。

对于这样一个具有非线性、大滞后、大惯性、时变性、升温单向性等特点的控制对象，很难用数学方法建立精确的数学模型，因此用传统的控制理论和方法很难达到好的控制效果。

PID（Proportional Integral Derivative）控制是控制工程中技术成熟、应用广泛的一种控制策略，经过长期的工程实践，已形成了一套完整的控制方法和典型的结构。

它不仅适用于数学模型已知的控制系统中，而且对于大多数数学模型难以确定的工业过程也可应用，在众多工业过程控制中取得了满意的应用效果。

在本控制对象电阻加热炉功率为800W，由220V交流电供电，采用双向可控硅进行控制。

本设计针对一个温度区进行温度控制，要求控制温度范围50~350℃，保温阶段温度控制精度为正负1度。

《2024年基于模糊PID控制的电锅炉温度控制系统的研究》范文

《2024年基于模糊PID控制的电锅炉温度控制系统的研究》范文

《基于模糊PID控制的电锅炉温度控制系统的研究》篇一一、引言电锅炉作为一种常见的供暖设备，其温度控制系统的稳定性和准确性对于保障供暖效果、提高能源利用效率以及保护设备安全具有重要意义。

传统的PID控制方法在电锅炉温度控制中已经得到了广泛应用，但仍然存在一些不足，如对参数的调整和适应环境变化的能力较弱。

因此，本文提出了一种基于模糊PID控制的电锅炉温度控制系统，旨在提高系统的控制精度和稳定性。

二、电锅炉温度控制系统的现状与挑战电锅炉温度控制系统主要通过控制加热功率来实现对水温的精确控制。

传统的PID控制方法在电锅炉温度控制中已取得了良好的效果，但在实际应用中仍面临一些挑战。

例如，系统对外部干扰的抗干扰能力较弱，且难以适应不同工况下的参数变化。

此外，传统PID控制方法对于非线性系统的控制效果也不理想。

三、模糊PID控制原理及优势模糊PID控制是一种结合了模糊控制和PID控制的混合控制方法。

它通过引入模糊逻辑对PID参数进行在线调整，从而提高系统对外部环境变化的适应能力。

相比传统PID控制方法，模糊PID控制具有以下优势：1. 适应性强：模糊PID控制能够根据实际工况对PID参数进行在线调整，具有较强的适应性和抗干扰能力。

2. 控制精度高：通过模糊逻辑对PID参数进行优化，可以提高系统的控制精度和稳定性。

3. 灵活性好：模糊逻辑的引入使得系统能够处理更为复杂的非线性问题，提高系统的灵活性。

四、基于模糊PID控制的电锅炉温度控制系统设计本文设计的基于模糊PID控制的电锅炉温度控制系统主要包括以下几个部分：1. 模糊控制器设计：根据电锅炉温度控制系统的特点，设计合适的模糊控制器。

通过分析系统误差和误差变化率，利用模糊逻辑对PID参数进行在线调整。

2. PID控制器设计：根据系统需求，设计合适的PID控制器。

通过调整比例、积分和微分系数，实现对电锅炉温度的精确控制。

3. 系统实现：将模糊控制器与PID控制器相结合，形成基于模糊PID控制的电锅炉温度控制系统。

PID温控系统的设计及仿真毕业论文

PID温控系统的设计及仿真毕业论文

PID温控系统的设计及仿真毕业论文摘要：本论文针对PID温控系统的设计和仿真展开研究。

首先，介绍了PID控制器的基本原理和工作方式，并分析了PID控制器在温控系统中的应用。

然后，基于MATLAB/Simulink软件，建立了PID温控系统的数学模型，并进行了系统的仿真。

通过对比分析不同PID参数的变化对温度控制系统的影响，最终得到了最优的控制参数。

关键词：PID控制器，温控系统，MATLAB，仿真1.引言温控系统在日常生活中被广泛应用，例如家用温度控制、工业生产过程中的温度控制等。

PID控制器作为一种经典的控制方法，被广泛应用于温控系统中。

本论文旨在设计一个PID温控系统，并通过仿真实验分析不同PID参数对系统性能的影响，从而得到最优的控制参数。

2.PID控制器原理及应用PID控制器是一种反馈控制器，根据控制量与设定值之间的差异来调整输出信号。

它由比例环节、积分环节和微分环节组成，可以有效地抑制温度偏差、提高控制系统的稳定性和精度。

PID控制器在温控系统中的应用十分广泛。

通过对温度传感器采集到的信号进行处理，PID控制器可以实时调整控制系统的输出信号，从而控制温度在设定范围内波动。

PID控制器的参数调整对于系统性能和稳定性具有重要影响。

3.温控系统的数学模型建立基于PID控制器的温控系统可以用数学模型来描述。

以温度T为控制对象，控制量为输出温度U，设定温度为R，PID控制器的输出为Y。

根据温控系统的动力学特性，可以建立如下的数学模型：T * dY(t)/dt = Kp * (R - Y(t)) + Ki * ∫(R - Y(t))dt + Kd * d(R - Y(t))/dt其中Kp为比例系数，Ki为积分系数，Kd为微分系数。

4.温控系统的仿真实验通过MATLAB/Simulink软件，搭建了PID温控系统的仿真模型。

根据数学模型，设定了温度的变化范围和输出的控制参数。

在仿真实验中，通过对比分析不同PID参数的变化对温度控制系统的影响。

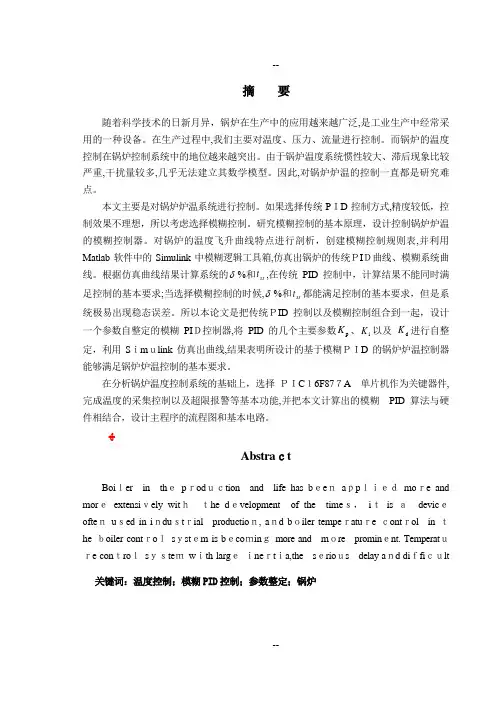

基于模糊PID控制的锅炉炉温系统的设计
