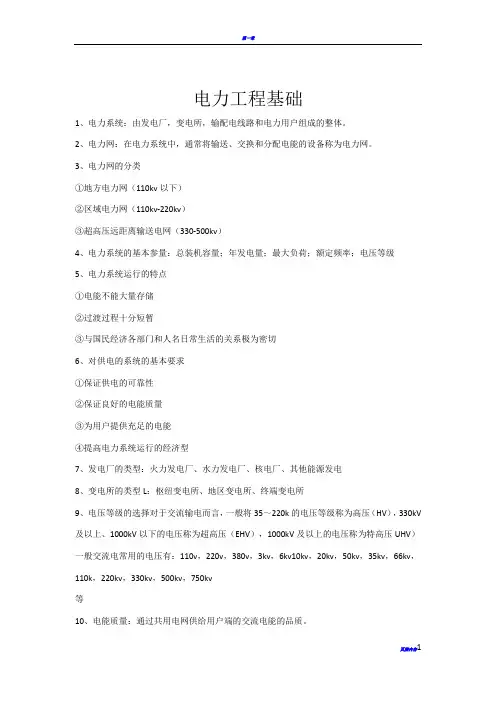

电力工程基础1、电力系统：由发电厂，变电所，输配电线路和电力用户组成的整体。

2、电力网：在电力系统中，通常将输送、交换和分配电能的设备称为电力网。

3、电力网的分类①地方电力网（110kv以下）②区域电力网（110kv-220kv）③超高压远距离输送电网（330-500kv）4、电力系统的基本参量：总装机容量；年发电量；最大负荷；额定频率；电压等级5、电力系统运行的特点①电能不能大量存储②过渡过程十分短暂③与国民经济各部门和人名日常生活的关系极为密切6、对供电的系统的基本要求①保证供电的可靠性②保证良好的电能质量③为用户提供充足的电能④提高电力系统运行的经济型7、发电厂的类型：火力发电厂、水力发电厂、核电厂、其他能源发电8、变电所的类型L：枢纽变电所、地区变电所、终端变电所9、电压等级的选择对于交流输电而言，一般将35～220k的电压等级称为高压（HV），330kV 及以上、1000kV以下的电压称为超高压（EHV），1000kV及以上的电压称为特高压UHV）一般交流电常用的电压有：110v，220v，380v，3kv，6kv10kv，20kv，50kv，35kv，66kv，110k，220kv，330kv，500kv，750kv等10、电能质量：通过共用电网供给用户端的交流电能的品质。

11、电能质量的指标：频率偏差、电压偏差、电压波动与闪变、谐波三相不平衡、暂时过电压和瞬间过电压。

12、电力系统中性点的运行方式？（1）中性点不接地；（2）中性点经消弧线圈接地；（3）中性点直接接地；中性点不接地系统正常运行时的电路图和相量图0=++CCCB CA I I I ϕωCU I I I I C CC CB CA ====0 中性点对地电压0=U中性点不接地系统发生A 相接地故障时的电路图和相量图⎪⎪⎭⎪⎪⎬⎫=-=+='=-=+='=-=+='CA A C C C BA A B B BAA A A U U U U U U U U U U U U U U U U U 0000在数值上ϕU U U C B3='='13.各种接地方式适用于哪种场合？单相接地电流小于30A 的3~10kV 电力网； 单相接地电流小于10A 的35kV 电力网。

电力工程基础课件

电力工程基础课件

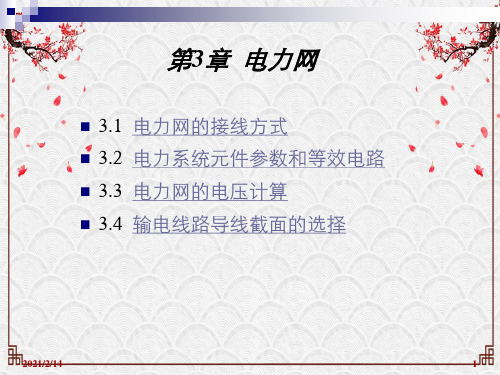

第三章 电力网
❖ 3.1 概述 ❖ 3.2 电力系统元件参数和等效电路 ❖ 3.3 电力网的电压计算 ❖ 3.4 输电线路导线截面的选择
2020/5/12
河北科技大学电气工程系
1
3.1 概述
一、电力网的接线方式
1．开式电力网: 由一条电源线路向电力用户供电。 分为单回路放射式、干线式、链式和树枝式等，如图3-1所示。
➢低压树干式接线：所开关设备较少，有色金属消耗量较少， 但供电的可靠性较低，适用于供电给容量较小且分布较均匀的 用电设备。
➢低压环式接线：供电可靠性较高，在低压配电电缆的任一段 线路上发生故障或检修时，都不致造成用户长时间供电中断， 适用于住宅楼群区。
2020/5/12
河北科技大学电气工程系
12
3.2 电力系统元件参数和等值电路
2020/5/12
图河北3-1科2技大裸学导电线气的工构程造系
a）单股线 b）多股绞线 c）钢芯铝绞线
14
3.2 电力系统元件参数和等值电路
架空导线的型号有： TJ——铜绞线 LJ——铝绞线，用于10kV及以下线路 GJ——钢绞线，用作避雷线 LGJ——钢芯铝绞线，用于35kV及以上线路
✓档距：同一线路上相邻两根电杆之间的水平距离称为架空线 路的档距（或跨距）。
线路或多回路电缆线路进行供电，并尽可能在两侧都有电源，
如图3-3所示。
2020/5/12
河北科技大学电气工程系
4
图3-3 两侧电源供电的双回路高压源自电网3.1 概述➢由于城网变电所相距较近，高压线路的故障机会较少，因此 也可采用图3-4所示双T接线或图3-5所示的三T接线方式。
图3-4 电缆线路的双T接线
图3-6 放射式接线

电力工程基础第三章课件

电力工程基础第三章课件
17
✓绝缘层：用来使导体与导体之间、导体与保护包皮之间保 持绝缘。绝缘材料一般有油浸纸、橡胶、聚乙烯、交联聚氯 乙烯等。
✓保护包皮：用来保护绝缘层，使其在运输、敷设及运行过 程中免不受机械损伤，并防止水分浸入和绝缘油外渗。常用 的包皮有铝包皮和铅包皮。此外，在电缆的最外层还包有钢 带铠甲，以防止电缆受外界的机械损伤和化学腐蚀。
式中，α为电阻的温度系数(1/℃)，铜取0.00382（1/℃），铝取 0.0036（1/℃）。
➢电抗： 每相导线单位长度的等值电抗为：
x1
2πf (4.6 lg
sav r
0.5r ) 104
0.1445 lg
sav r
0.0157r
式中，μr为相对磁导率，铜和铝的 r 1; r为导线半径（m）；
以下的变压器，励磁支路可忽略不计，可用简化等效电路。
图3-16 双绕组变压器的等效电路 a）Γ型等效电路 b）励磁支路用功率表示的等效电路 c）简化等效电路
注意：变压器等值电路中的电纳的符号与线路等值电路中电纳的符号相
反，前者为负，后者为正；因为前者为感性，后者为容性。
2021/2/14
27
➢电阻RT：
架空线路采用的导线结构型式主要有单股、多股绞线和 钢芯铝绞线三种，如图3-11所示。
图3-11 裸导线的构造 a）单股线 b）多股绞线 c）钢芯铝绞线
2021/2/14
12
架空导线的型号有： TJ——铜绞线 LJ——铝绞线，用于10kV及以下线路 GJ——钢绞线，用作避雷线 LGJ——钢芯铝绞线，用于35kV及以上线路
说明：通常架空线路的绝缘良好，泄露电流很小，可以忽略不计。
电晕现象：在架空线路带有高电压的情况下，
当导线表面的电场强度超过空气的击穿强度

电力工程基础_第二版_PPT教案

电力工程基础_第二版_PPT教案
其结构和原理与电磁型电流继电器相似，在供配电系统 中多用低电压（欠电压）继电器。
➢动作电压：能使继电器产生动作的最高电压，称为继电器 的动作电压，用Uop.K表示。 ➢返回电压：能使继电器返回到原始位置的最低电压，称为 继电器的返回电压，用Ure.K表示。 ➢返回系数：是指继电器的返回电压与动作电压的比值。
➢ 当IK≤Ire时，VT1又变为导通，VT2又变为截止，触发器 又翻转到起始状态，继电器也随之复位。
18
2021/6/5
2．集成电路型电流继电器
✓由集成电路构成的静态继电器，也是由电压形成回路、整 流滤波回路、逻辑回路和执行回路四部分组成，但在具体构 成时也有些差别。 ✓电压形成回路与晶体管继电器相同，整流滤波回路由运算 放大器构成，逻辑回路由CMOS等数字电路构成。 ✓为了减小直流电压的脉动系数，减轻滤波负担，在整流电 路中采用的是由运算放大器构成的全波整流电路或裂相整流 电路。 ✓为了消除暂态过程中非周期分量及各种谐波分量的影响， 滤波回路一般都采用高品质因数的带通有源滤波器。
电力工程基础_第二版_
会计学
1
6.1 继电保护的基本知识
一、继电保护的作用
电力系统继电保护装置是一种能反应电力系统中电气元 件发生故障或不正常运行状态，并动作于断路器跳闸或发出 信号的一种自动装置。
它的基本任务是：
➢自动、迅速、有选择地将故障元件从电力系统中切除，使 非故障部分迅速恢复正常运行. ➢能正确反应电气设备的不正常运行状态，并根据要求发出 报警信号、减负荷或延时跳闸。
5
2021/6/5
6.2 常用保护继电器
一、电磁型继电器（DL型）
1．电磁型电流继电器
结构：如图6-3所示。
工作原理：当在继电器线圈中

最全的电力工程基础知识(PPT82页)

最全的电力工程基础知识(PPT82页)

9
2020/1/24
* 1.1 电力系统的基本概念
四、电力系统的特点
1．电能不能大量储存。 2．电力系统的过渡过程十分短暂。 3．与国民经济各部门的关系密切。
五、对电力系统的基本要求
1．保证供电的可靠性。 2．保证良好的电能质量。 3．为用户提供充足的电能。 4．提高电力系统运行的经济性。
10
2020/1/24

1.2 发电厂的生产过程
一、火力发电厂
1．火电厂的燃料：煤炭、石油、天然气等。 2．能量转换过程：燃料的化学能→热能→机械能→电能。 3．分类：汽轮机发电厂、蒸汽机发电厂、内燃机发电厂等。 4．火电厂的组成： 燃烧系统（锅炉）：燃料→灰渣，风（空气）→烟气 汽水系统（汽轮机）：水 蒸汽、循环水（冷水 热水） 电力系统：发电机、变压器、输电线路等。
6
2020/1/24
* 1.1 电力系统的基本概念
车间变电所：将6～10kV的电压降为380/220V，再通过车 间低压配电线路，给车间用电设备供电。
车间变电所可分为以下几种类型（图1-2）：
附设式变电所（1~4）
车间内变电所（5）
独立变电所（7）
露天变电所（6）
地下变电所
杆上变电所
1.2 发电厂的生产过程
5．水电厂的生产过程（见图1-4）
图1-4 堤坝式水电厂1生5产过程示意图
2020/1/24
1.2 发电厂的生产过程
6．水电厂是我国目前最重要的电源之一，比例大于10%。
葛洲坝水电站 南美伊泰普水电站 长江三峡水电站 广州抽水蓄能电站
7．水力发电的优点 是最干净的能源之一。 是最廉价的能源之一：无需燃料、无环境污染、生产效 率高、发电成本低、运行维护简单。 综合水利工程：可同时解决发电、防洪、灌溉、航运、 水产养殖等问题。 特殊的水电厂：抽水蓄能电厂，起“削峰填谷”作用。

电力工程基础 孙丽华 第二版 第4章精品PPT课件

电力工程基础 孙丽华 第二版 第4章精品PPT课件

抗标幺值
X
*
。
图4-2的等效电路图如图4-3所示。
图4-3 图4-2的等效电路图
注意：求电源到短路点的总电抗时，必须是电源与短路点直接相连 的电抗，中间不经过公共电抗。当网络比较复杂时，需要对网络进 行化简，求出电源至短路点直接相连的电抗（即转移电抗）。
不对称短路产生的不平衡磁场，会对附近的通讯系统及弱 电设备产生电磁干扰，影响其正常工作 。
29.11.2020
河北科技大学电气信息学院
4
二、短路的种类
➢对称短路： 三相短路k（3）
➢不对称短路：
两相短路k（2） 单相接地短路k（1） 两相接地短路k（1,1）
进行短路电流计算的目的： 选择合理的电气接线图 选择和校验各种电气设备 合理配置继电保护和自动装置
换算成统一基准值的标幺值。 换算方法是：
➢先将以额定值为基准的电抗标幺值
X
* N
还原为有名值，即
XXN * XN
XN *
UN 2 SN
➢选定Sd和Ud，则以此为基准的电抗标幺值为：
Xd *X Xd XU Sd d2XN *U SN N 2 U Sd d2
若取 Ud UNUav，则
X
* d
X
* N
Sd SN
图4-பைடு நூலகம் 短路的类型
a）三相短路 b）两相短路 c）、 d）单相接地短路 e）、f）两相接地短路
29.11.2020
河北科技大学电气信息学院
5
一、概述
4.2 标幺制
在短路电流计算中，各电气量的数值，可以用有名值表示， 也可以用标幺值表示。通常在1kV以下的低压系统中宜采用 有名值，而高压系统中宜采用标幺值。

电力工程基础第一章绪论课件

2008年底，内蒙古赤峰市成为我国第一
个地市级百万千瓦风电基地。
2020/11/4
15
一是作为领导干部一定要树立正确的 权力观 和科学 的发展 观，权 力必须 为职工 群众谋 利益， 绝不能 为个人 或少数 人谋取 私利
2020/11/4
太阳能发电
16
一是作为领导干部一定要树立正确的 权力观 和科学 的发展 观，权 力必须 为职工 群众谋 利益， 绝不能 为个人 或少数 人谋取 私利
一是作为领导干部一定要树立正确的 权力观 和科学 的发展 观，权 力必须 为职工 群众谋 利益， 绝不能 为个人 或少数 人谋取 私利
①我国电力工业发展如何？
一、基本概况
据预测
到2010年底，中国发电总装机容量预计为
8.18亿千瓦，“十一五”年均增长9.8%；
到2020年，中国大陆发电总装机容量预计
①我国电力工业发展如何？
二、电源发展情况
“大力发展水电，优化发展火电，适当发展核电，
因地制宜发展新能源发电，开发与节约并重”
2009年，全国发电量36506亿kWh。
2020/11/4
10
一是作为领导干部一定要树立正确的 权力观 和科学 的发展 观，权 力必须 为职工 群众谋 利益， 绝不能 为个人 或少数 人谋取 私利
①我国电力工业发展如何？
二、电源发展情况
广东省情况：
到2008年，全省电力装机容量达 6007.85万千瓦，比1949年增长1177倍， 占全国目前的7.6％，居全国第一位。
2008年，广东全社会用电量3506.78 亿千瓦时，是1949年的5478倍，占了全国 目前的10.3％，居全国第一位。
2020/11/4
预计到2020年，广东核电装机总容量 将达到2400万千瓦。

电力工程基础 第二版 第5章ppt课件

3．交流电弧的特性与熄灭 交流电弧的特性
图5-1 交流电弧的伏安特性及电弧电流、电压波形
a）伏安特性 b）电流、电压波形图
16.04.2020
.
6
交流电弧的熄灭
交流电弧过零后，弧隙中同时存在着两个对立的过程： ➢弧隙介质强度的恢复过程：弧隙的绝缘能力由熄弧后的较 低值逐渐向正常值恢复的过程，取决于灭弧介质和灭弧装置 的结构； ➢弧隙电压的恢复过程：弧隙电压从熄弧电压经电磁振荡逐 渐恢复到电源电压的过程，取决于电路参数和负荷性质。
1—主闸刀底座 2—接地静触头 3—出线座 4—导电带 5—绝缘子 6—轴承座 7—伞齿轮 8—接地刀闸
16.04.2020
.
24
隔离开关的型号：
隔离开关的操作机构：手动式、电动式和气动式
16.04.2020
.
25
四、高压负荷开关
结构特点：有简单的灭弧装置。 功能：可以接通或断开正常的负荷电流，但不能切断短路 电流；多与高压熔断器配合使用。有明显的断开点，具有隔 离开关的作用。 负荷开关的分类：
利用真空作为灭弧介质和绝缘介质 的，其触头装在真空灭弧室内。图5-7 为真空断路器灭弧室的结构。
目前，国际上真空断路器的设计、制 造单位主要是德国西门子公司和ABB 公司两大派别。西门子公司的代表产 品有3AF、3AG及3AH等；ABB公司 的代表产品有VD4。
16.04.2020
图5-7 真空断路器的灭弧室结构
16.04.2020
.
33
六、低压断路器（低压自动开关或空气开关）
功能：既能带负荷通断电 路，又能在线路发生短路、 过负荷、低电压（或失压） 等故障时自动跳闸。
1. 低压断路器的工作原理
✓过流脱扣器： 用于短路或 过负荷保护； ✓失压（欠压）脱扣器：用 于失电压或欠电压保护；

电力工程基础培训课件(ppt 60张)

3
二、我国电力工业发展概况
1.电源（发电） 2007年底数据 装机容量：7.13亿千瓦（比06年增14.36%）
其中：水电1.4526亿千瓦，占20.36% 火电5.5442亿千瓦，占77.73% 核电885万千瓦，占1.24% 风电483.17万千瓦(比06年底增158.4%）
发电量：32559亿千瓦时（比06年增长14.44%）
4
二、我国电力工业发展概况
我国电源发展战略：优先发展水电，适度发展核 电，积极发展新能源发电。
2.电网 已形成500kV主干网 正负800kV特高压直流输电示范工程(云南－广东) 高压直流输电：500kV直流输电网(问：高压直流
输电有什么优点？如何进行AC→DC→AC变换？)
西电东送工程：“十一五”期间投资6000多亿元
24
8．水力发电存在的问题 ➢建设问题：投资大、工期长，存在库区移民、淹没耕地、破 坏人文景观、破坏自然生态平衡等问题。 ➢运行问题：发电量受气象、水文、季节水量变化的影响较大， 分丰水期和枯水期，出力不稳定，增加电力系统运行的复杂 性。
25
三 峡 水 电 站
26
三峡水电站总装机1820万千瓦，年发电量847亿千瓦时， 是世界最大的水电站。图为吊装三峡左岸电站一台水轮 发电机组的转轮（外径10.6m，高5,3m，重450T)
5
6
世纪发展目标
2010年全国装机容量达到8亿kW，2020年达到11亿kW 。 •电网互联 ➢2010年：形成以三峡电站为中心，连接华中、华东、川 渝三个地区电网的中部电网。届时，全国将形成北、中、 南三大互联电网的格局。 ➢2020年：形成除新疆、西藏、台湾之外的，以三峡电网 为中心的全国统一联合电网。 ➢21世纪：在北、中、南三大电网的基本格局下，逐步形 成全国联合大电网。与此同时，在21世纪将形成与周边国 家互联的亚洲东部联合电网。
