屋面喷涂硬泡聚氨酯保温防水施工技术交底

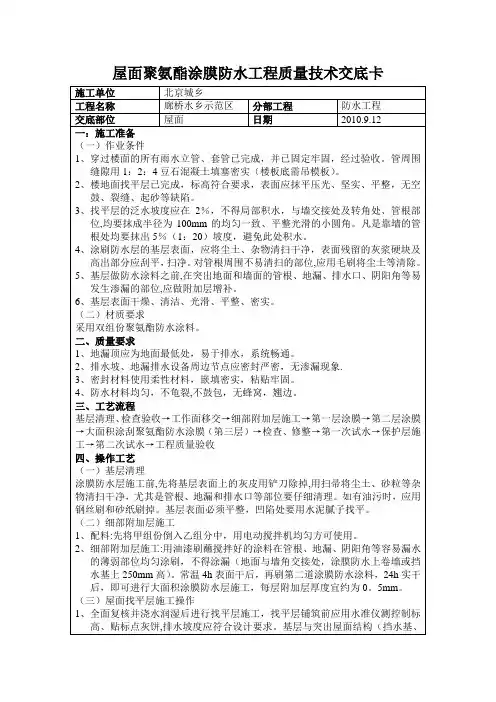

聚氨酯膜防水施工技术交底一、施工材料及机具（一）、施工材料1.主体材料: 聚氨酯防水涂料属于中高档双组分反应型厚质涂膜, 它是由甲组分和乙组分按一定比例混合, 均匀搅拌后, 涂布在基层上, 经反应而成旳一种橡胶状弹性防水涂料。

2.无机铝盐（微膨胀型）防水剂: 是由铝、铁、钙等无机高分子金属盐及多种无机盐类按一定比例配合, 经化合反应制成旳防水剂, 呈淡黄色由状液体, 将其掺入到水泥砂浆找平层中, 经一系列化学反应, 产生旳物质能堵塞水泥砂浆旳孔隙, 阻断渗水通道, 从而提高水泥砂浆旳基层旳抗渗透性, 使基层含水率较快到达施工规定。

3、涤纶无纺布: 又叫聚酯纤维无纺布。

是由涤纶纤维加工制成旳。

它是阴阳角、变形缝等部位旳附加增强材料。

4.聚乙烯泡沫塑料片材：它是由聚乙烯树脂和化学助剂等, 经捏合、混炼、挤出成型和盐浴发泡等工序加工制成旳。

其厚度为5～6㎜, 宽度为800～900㎜。

重要用于地下构造外墙防水涂膜旳保护层。

（二）、施工工具:聚氨酯防水涂膜施工所用工具见下表:二、施工准备（一）、基层规定及处理1.为防止地下水旳渗透, 减少基层旳渗透率, 可在水泥砂浆找平层中掺入一定配合比旳无机铝盐防水剂（水泥: 中砂: 无机铝盐防水剂: 水=1: 3: 0.3～.035）, 使基层含水率降至9%如下, 保证基层干燥。

2、基层应结实、平整、洁净。

抹水泥砂浆找平层要随打随压光, 不得有空鼓、起砂、掉灰等缺陷；基层表面旳平整度可用2m长靠尺检查, 规定靠尺与基层旳空隙≤5㎜, 超过时应将表面凿毛, 清水冲洗, 弥补水泥素浆后, 用水泥砂浆找平；对基层表面旳灰尘、油污、铁锈等, 应在涂布防水层之前彻底清除。

3.阴阳角部位应做成r=10㎜旳圆角或八字角。

（二）、施工作业旳条件1.在地下工程防水施工期间, 应做好排水工作, 使地下水位降至涂膜防水层底部最低标高如下300㎜, 以利于防水涂料旳充足固化。

施工完毕, 须待涂层完全固化成膜后, 才可撤掉排水装置, 结束排水工作。

聚氨酯硬泡保温防水体技术交底材料介绍一、材料介绍：聚氨酯硬泡防水体是一种有着无数微小封闭泡孔结构的高分子合成材料，是集防水、保温隔热于一体的新型材料。

它主要由多元醇(polyol)与异氰酸酯(MDI)两组份液体原料组成，采用专门的设备，在一定状态下发生热反应，产生闭孔率不低于95%的硬泡体化合物——聚氨酯硬泡体(PUR)，它具有比重轻，比强度高，热导率极小的特点，现场喷涂是聚氨酯硬泡体成型的重要生产工艺之一，它的特点是设备简单，施工方便，能够在任何复杂的表面如：曲面、斜面、垂直面上进行施工，且施工面积大、整体性、密封性好、效率高。

成型的聚氨酯硬泡体具有良好的绝热、防水、抗老化性，对混凝土、木材等有着良好的粘附力，因此，聚氨酯硬泡体被广泛应用于高级住宅、宾馆、冷库、仓库等大型建筑的屋面。

二、主要技术性能指标：（一）防水性能：聚氨酯硬泡体的吸水率按《硬质泡沫塑料吸水率试验方法》（GB8810-88）测定应≤4%.（二）保温隔热性能：高密度封闭式硬泡体的聚氨酯材料，按《绝缘材料稳态热阻及有关特性的测=44~91，工定》（GB10294-88）测定，热导率应≤0.027W/m.K，衰减倍数V0程耐用年限不应低于25年。

（三）粘接强度：聚氨酯硬泡体防水保温材料与混凝土、金属、木质等基面均有较强的粘接强度，平均粘接强度应≥40Kpa。

（四）密度：聚氨酯硬泡体防水保温材料的密度按《泡沫塑料和橡胶表面（体积）密度的测定》（GB/T6343-95）测定应≥30kg/m3。

（五）强度：抗压强度按《硬质泡沫塑料压缩试验方法》（GB8813-88）测定应≥0.15Mpa，抗拉强度应≥350Kpa（GB7642-88）。

三、材料组成：（一）A组份原料：多元醇（Polyol）为国产密封桶装液体，在热反应过程中不应产生有毒气体。

（二）B组份原料：异氰酸酯（MDI）为进口密封桶装液体，在热反应过程中不应产生有毒气体。

施工机具我公司的施工机具是专业聚氨酯泡沫喷涂设备，其最大喷涂量达4—8公斤/分钟。

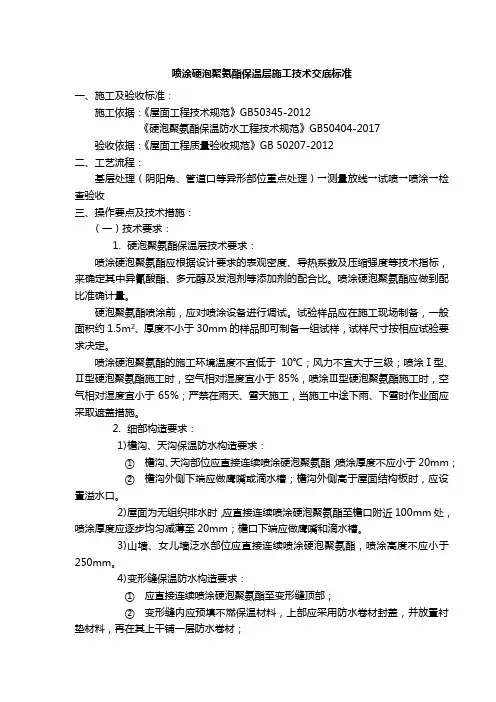

喷涂硬泡聚氨酯保温层施工技术交底标准一、施工及验收标准：施工依据：《屋面工程技术规范》GB50345-2012《硬泡聚氨酯保温防水工程技术规范》GB50404-2017 验收依据：《屋面工程质量验收规范》GB 50207-2012二、工艺流程：基层处理（阴阳角、管道口等异形部位重点处理）→测量放线→试喷→喷涂→检查验收三、操作要点及技术措施：（一）技术要求：1.硬泡聚氨酯保温层技术要求：喷涂硬泡聚氨酯应根据设计要求的表观密度、导热系数及压缩强度等技术指标，来确定其中异氰酸酯、多元醇及发泡剂等添加剂的配合比。

喷涂硬泡聚氨酯应做到配比准确计量。

硬泡聚氨酯喷涂前，应对喷涂设备进行调试。

试验样品应在施工现场制备，一般面积约1.5m2、厚度不小于30mm的样品即可制备一组试样，试样尺寸按相应试验要求决定。

喷涂硬泡聚氨酯的施工环境温度不宜低于10℃；风力不宜大于三级；喷涂Ⅰ型、Ⅱ型硬泡聚氨酯施工时，空气相对湿度宜小于85%，喷涂Ⅲ型硬泡聚氨酯施工时，空气相对湿度宜小于65%；严禁在雨天、雪天施工，当施工中途下雨、下雪时作业面应采取遮盖措施。

2.细部构造要求：1)檐沟、天沟保温防水构造要求：①檐沟、天沟部位应直接连续喷涂硬泡聚氨酯；喷涂厚度不应小于20mm；②檐沟外侧下端应做鹰嘴或滴水槽；檐沟外侧高于屋面结构板时，应设置溢水口。

2)屋面为无组织排水时，应直接连续喷涂硬泡聚氨酯至檐口附近100mm处，喷涂厚度应逐步均匀减薄至20mm；檐口下端应做鹰嘴和滴水槽。

3)山墙、女儿墙泛水部位应直接连续喷涂硬泡聚氨酯，喷涂高度不应小于250mm。

4)变形缝保温防水构造要求：①应直接连续喷涂硬泡聚氨酯至变形缝顶部；②变形缝内应预填不燃保温材料，上部应采用防水卷材封盖，并放置衬垫材料，再在其上干铺一层防水卷材；③顶部应加扣混凝土盖板或金属盖板（见图一）。

图一喷涂硬泡聚氨酯屋面变形缝防水构造5)水落口保温防水构造（图二）要求：①水落口埋设标高应考虑水落口设防时增加的硬泡聚氨酯厚度及排水坡度加大的尺寸；②水落口周围半径250mm范围内的坡度不应小于5%，喷涂硬泡聚氨酯厚度应逐渐均匀减薄；③水落口与基层接触处应留宽20mm、深20mm凹槽，嵌填密封材料。

硬泡聚氨酯屋面防水保温施工方案一、工程背景屋面是建筑物的重要组成部分，起到保护建筑物的作用。

在屋面施工中，防水和保温是两个重要的方面。

硬泡聚氨酯屋面防水保温施工方案旨在提供一种有效的解决方案，以确保屋面的防水和保温性能，避免渗漏和能量损失等问题。

二、施工准备1.施工材料和设备准备：硬泡聚氨酯，喷涂设备，搅拌设备，刷子，刮板等。

2.施工现场准备：清理屋面，清除杂物和灰尘，确保施工现场整洁干净。

确保工作台面平整稳固，以方便材料的搅拌和喷涂施工。

三、施工步骤1.混合材料：按照硬泡聚氨酯厂家提供的比例准确称取A/B组分，并进行充分的搅拌，确保两组分充分混合均匀。

2. 底层涂层施工：将混合好的硬泡聚氨酯材料用刷子或刮板均匀涂刷在屋面上，形成一层厚度约3-5mm的底层涂层。

保证涂刷均匀，确保涂层的连续性和致密性。

3. 发泡层施工：底层涂层未完全凝固时进行发泡，将混合好的聚氨酯材料均匀喷涂在底层涂层上，形成一层厚度约30-50mm的发泡层。

确保发泡层的厚度均匀一致，避免出现气泡和空洞。

4. 防水层施工：发泡层完全凝固后，再次用刷子或刮板涂刷一层硬泡聚氨酯材料，形成一层厚度约2-3mm的防水层。

涂刷时要从底部向上逐渐涂刷，确保涂层的连续性和致密性。

5.表层施工：防水层未完全凝固时，可以撒上石英砂或其他抗滑耐磨材料，以增加屋面的耐磨性和防滑性。

四、质量控制1.材料质量控制：使用符合国家标准的硬泡聚氨酯材料，并按照厂家提供的配比准确称取和混合。

确保材料的质量和配比准确。

2.施工质量控制：严格按照施工步骤进行施工，确保每一层涂刷均匀，涂层连续且致密。

避免出现涂层厚度不均匀、气泡、空洞等质量问题。

五、安全措施1.施工作业人员应穿戴好安全防护用品，如安全帽、防护眼镜、防护服等。

2.让工人远离施工区域，以保证施工的顺利进行。

3.施工现场要做好防火防爆的工作，禁止吸烟等火源。

4.施工现场要做好安全围挡，以防止人员意外坠落。

通过以上的施工方案，可以有效地实现硬泡聚氨酯屋面的防水和保温效果。

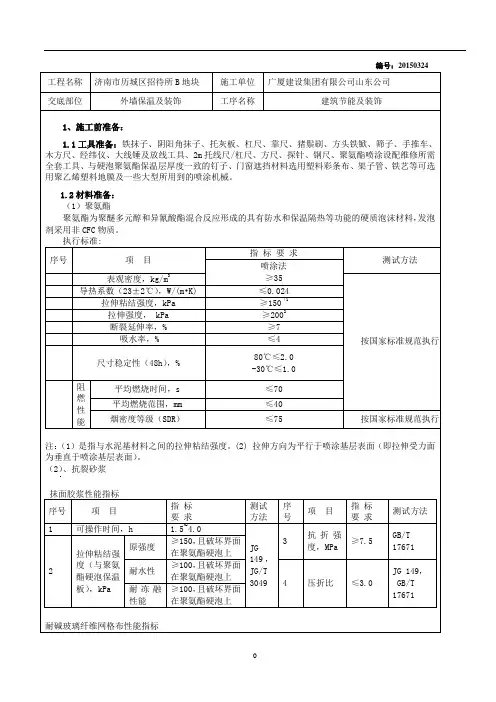

编号：20150324工程名称 济南市历城区招待所B 地块 施工单位 广厦建设集团有限公司山东公司 交底部位 外墙保温及装饰工序名称建筑节能及装饰1、施工前准备：1.1工具准备：铁抹子、阴阳角抹子、托灰板、杠尺、靠尺、猪鬃刷、方头铁锨、筛子、手推车、木方尺、经纬仪、大线锤及放线工具、2m 托线尺/杠尺、方尺、探针、钢尺、聚氨酯喷涂设配维修所需全套工具、与硬泡聚氨酯保温层厚度一致的钉子、门窗遮挡材料选用塑料彩条布、架子管、铁艺等可选用聚乙烯塑料地膜及一些大型所用到的喷涂机械。

1.2材料准备： （1）聚氨酯聚氨酯为聚醚多元醇和异氰酸酯混合反应形成的具有防水和保温隔热等功能的硬质泡沫材料，发泡剂采用非CFC 物质。

执行标准:序号 项 目 指 标 要 求测试方法喷涂法≥35 表观密度，kg/m 3按国家标准规范执行 导热系数（23±2℃），W/(m •K) ≤0.024拉伸粘结强度，kPa ≥150（1拉伸强度， kPa ≥2002断裂延伸率，% ≥7 吸水率，% ≤4尺寸稳定性（48h ），%80℃≤2.0-30℃≤1.0阻燃性能平均燃烧时间，s ≤70 平均燃烧范围，mm ≤40 烟密度等级（SDR ） ≤75 按国家标准规范执行 注：（1）是指与水泥基材料之间的拉伸粘结强度。

(2) 拉伸方向为平行于喷涂基层表面（即拉伸受力面为垂直于喷涂基层表面）。

（2）、抗裂砂浆 抹面胶浆性能指标 序号 项 目 指 标 要 求 测试 方法序号 项 目指 标 要 求测试方法 1可操作时间，h 1.5~4.0 JG 149，JG/T3049 3抗折强度，MPa≥7.5GB/T 17671 2拉伸粘结强度（与聚氨酯硬泡保温板），kPa原强度 ≥150，且破坏界面在聚氨酯硬泡上 耐水性 ≥100，且破坏界面在聚氨酯硬泡上 4压折比 ≤3.0JG 149， GB/T 17671耐冻融性能≥100，且破坏界面在聚氨酯硬泡上耐碱玻璃纤维网格布性能指标序号项目指标要求测试方法序号项目指标要求测试方法1 单位面积质量，g/m2≥130 GB/T9914.33耐碱断裂强力保留率（经、纬向），%≥50 JG 1492耐碱断裂强力（经、纬向），N/50mm≥750GB/T7689.5，JG 1494断裂应变（经、纬向），%≤5.0GB/T 7689.5，JG 1491.3技术准备（1）进场施工前，技术人员应先熟悉图纸及设计变更等，明确施工部位。

1#楼聚氨脂防水涂料施工技术交底一、工程概况：本工程为高层商品房，1＃楼26层138户。

为了保证1#楼卫生间、洗晒衣房不出现漏水、渗水现象，特在该部位做聚氨脂防水涂料。

本工程将于2001年11月25日竣工，因此聚氨脂防水涂料必须于2001年11月15日之前施工完毕,并验收合格。

二、施工组织与部署：1、施工队组织防水涂料进场时，应出具防水涂料的产品合格证.2、材料员应对进场的材料进行验收，并对防水涂料进行报验。

3、试验员对进场的防水涂料进行取样送检.4、技术员、施工员对施工队进行施工技术交底。

5、劳资部门对进场人员进行等记及各种必要的证件的检查。

6、安全部门对进场人员进行安全三级教育。

三、施工准备：1、材料：聚氨脂防水涂料、磷酸（缓凝剂)、二月桂酸二丁基锡(促凝剂）、二甲苯或醋酸乙脂、普通硅酸盐水泥、中砂。

2、机具：电动搅拌器、搅拌桶、小平铲、塑料或橡胶刮板、滚动刷、毛刷、弹簧秤。

3、作业条件：3.1、将基底的杂物、突出物清洗干净。

3.2、先将阴阳角处抹成圆弧角.四、施工工艺：1、工艺流程：基层清理→涂刷底胶→涂膜防水层施工→作保护层2、涂刷底胶：2。

1、底胶配制：先将聚氨脂甲料、乙料和二甲苯以1：1。

5:2的比例配合搅拌均匀，配好的料在2小时内用完。

2。

2底胶涂刷：将配制好底胶用长把滚刷均匀涂刷在基层表面,涂刷量为0。

3kg/m2，涂刷后手感不粘时，即可做下道工序。

3、涂膜防水层施工：3。

1材料配制:聚氨脂按甲料、乙料和二甲苯以1：1。

5:0。

3的比例（重量比）配合，用电动搅拌器强制搅拌3~5min，至充分搅拌均匀即可使用.配制好的料应2小时内用完。

3.2附加涂膜层：在穿墙管的管根部、阴阳角位置、封堵的预留洞口等部位应先增强涂层.附加涂层做法：在涂膜附加层中铺设玻璃纤维布,涂膜操作时用板刷刮涂料驱除气泡，将玻璃纤维布紧密地粘贴在基层上。

3。

3涂刷第一道涂膜：在前一道涂膜加固层的材料固化并干燥后,应先检查其附加层部位有无残留的气泡或气孔,如有气孔或气泡应用橡胶刮板将混合料压入气孔，局部再刷涂膜,然后进行第一层涂膜施工。

注：本记录一式两份，一份交底单位存，一份接受交底单位存。

山东省建设工程质量监督总站监制。

注：本记录一式两份，一份交底单位存，一份接受交底单位存。

山东省建设工程质量监督总站监制。

注：本记录一式两份，一份交底单位存，一份接受交底单位存。

山东省建设工程质量监督总站监制。

注：本记录一式两份，一份交底单位存，一份接受交底单位存。

山东省建设工程质量监督总站监制。

注：本记录一式两份，一份交底单位存，一份接受交底单位存。

山东省建设工程质量监督总站监制。
