(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号 (43)申请公布日 (21)申请号 201910328059.6(22)申请日 2019.04.23(71)申请人 杭州乐守科技有限公司地址 310052 浙江省杭州市滨江区西兴街道聚工路11号5幢1层-11(72)发明人 李颖　(51)Int.Cl.H02S 40/10(2014.01)B08B 3/02(2006.01)B08B 1/00(2006.01)B08B 1/04(2006.01)(54)发明名称一种太阳能光伏板的清洗装置(57)摘要本发明公开了一种太阳能光伏板的清洗装置，包括设于所述光伏板上的导轨和设于所述光伏板上的活动板，所述活动板侧壁上设有与所述导轨相配合的导块，所述导轨包括第一导轨和第二导轨，所述活动板上设有蓄水腔，所述活动板底部设有第一安装槽，所述第一安装槽内可转动连接有转辊，所述转辊内设有与所述蓄水腔相通的第一输水腔，所述转辊侧壁上设有多个喷水孔；所述蓄水腔内设有水泵；利用喷射水柱的方法将水流喷射至光伏板上，使水流定点的集中对一处进行清洗，提升对光伏板的清洗效果，为增加水流喷射力度，喷水孔孔径远小于第一输水腔直径，对水资源合理利用，避免水资源的浪费。

权利要求书2页 说明书7页 附图10页CN 110022124 A 2019.07.16C N 110022124A权　利　要　求　书1/2页CN 110022124 A1.一种太阳能光伏板的清洗装置，包括设于所述光伏板（1）上的导轨和设于所述光伏板（1）上的活动板（2），所述活动板（2）侧壁上设有与所述导轨相配合的导块（23），所述导轨包括第一导轨（11）和第二导轨（12），其特征在于：所述活动板（2）上设有蓄水腔（21），所述活动板（2）底部设有第一安装槽，所述第一安装槽内可转动连接有转辊（25），所述转辊（25）内设有与所述蓄水腔（21）相通的第一输水腔（251），所述转辊（25）侧壁上设有多个喷水孔（252）；所述蓄水腔（21）内设有水泵。

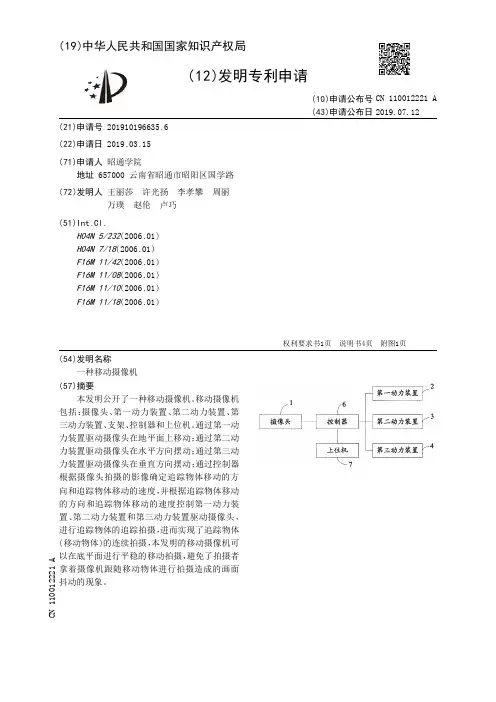

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号 (43)申请公布日 (21)申请号 201910196635.6(22)申请日 2019.03.15(71)申请人 昭通学院地址 657000 云南省昭通市昭阳区国学路(72)发明人 王丽莎　许光扬　李孝攀　周丽　万璞　赵伦　卢巧　(51)Int.Cl.H04N 5/232(2006.01)H04N 7/18(2006.01)F16M 11/42(2006.01)F16M 11/08(2006.01)F16M 11/10(2006.01)F16M 11/18(2006.01)(54)发明名称一种移动摄像机(57)摘要本发明公开了一种移动摄像机。

移动摄像机包括：摄像头、第一动力装置、第二动力装置、第三动力装置、支架、控制器和上位机。

通过第一动力装置驱动摄像头在地平面上移动；通过第二动力装置驱动摄像头在水平方向摆动；通过第三动力装置驱动摄像头在垂直方向摆动；通过控制器根据摄像头拍摄的影像确定追踪物体移动的方向和追踪物体移动的速度，并根据追踪物体移动的方向和追踪物体移动的速度控制第一动力装置、第二动力装置和第三动力装置驱动摄像头，进行追踪物体的追踪拍摄，进而实现了追踪物体(移动物体)的连续拍摄，本发明的移动摄像机可以在底平面进行平稳的移动拍摄，避免了拍摄者拿着摄像机跟随移动物体进行拍摄造成的画面抖动的现象。

权利要求书1页 说明书4页 附图1页CN 110012221 A 2019.07.12C N 110012221A权　利　要　求　书1/1页CN 110012221 A1.一种移动摄像机，其特征在于，所述移动摄像机包括：摄像头、第一动力装置、第二动力装置、第三动力装置、支架、控制器和上位机；所述第一动力装置设置在所述支架的下部，所述第一动力装置设置用于驱动所述摄像头在地平面上移动；所述第二动力装置安装在所述支架上，所述第二动力装置的动力输出轴与所述第三动力装置连接，所述第二动力装置用于驱动所述摄像头在水平方向摆动；所述第三动力装置的输出轴与所述摄像头连接，所述第三动力装置用于驱动所述摄像头在垂直方向摆动；所述摄像头与所述控制器连接，所述控制器分别与所述第一动力装置、所述第二动力装置和所述第三动力装置的控制端连接，所述控制器用于获取所述摄像头拍摄的影像，根据所述摄像头拍摄的影像确定追踪物体移动的方向和追踪物体移动的速度，并根据所述追踪物体移动的方向和所述追踪物体移动的速度控制所述第一动力装置、所述第二动力装置和所述第三动力装置驱动所述摄像头，进行追踪物体的追踪拍摄；所述控制器与所述上位机无线连接，所述控制器还用于将所述摄像头拍摄的影像发送给所述上位机；所述上位机用于监控所述影像的画面。

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号 (43)申请公布日 (21)申请号 201910116705.2(22)申请日 2019.02.15(71)申请人 四川天星智能包装股份有限公司地址 611630 四川省成都市蒲江县寿安工业区（寿安镇新园一路203号）(72)发明人 陶天　(74)专利代理机构 成都众恒智合专利代理事务所(普通合伙) 51239代理人 刘华平(51)Int.Cl.H04L 29/06(2006.01)H04L 29/08(2006.01)(54)发明名称一种设备管理物联网云平台系统(57)摘要本发明公开了一种设备管理物联网云平台系统，该系统，包括安装在设备上的控制器模块，通过网络用于接收控制器模块网络传输数据的设备服务接口，通过TCP/IP适配器连接设备服务接口并用于分析并存储数据的云服务平台，以及通过网络与云服务平台连接的移动设备终端；所述控制器模块包括若干安装在设备上并用于对设备参数进行监测的传感器组，用于接收传感器组上行数据的控制器，与控制器连接并用于对传感器组监测数据进行加密的加密模块，以及与控制器连接并用于将传感器组监测数据信息传输至云服务平台的网络传输模块。

通过上述方案，本发明达到了实时获取设备的相关参数目的，具有很高的实用价值和推广价值。

权利要求书1页 说明书3页 附图1页CN 109995753 A 2019.07.09C N 109995753A权　利　要　求　书1/1页CN 109995753 A1.一种设备管理物联网云平台系统，其特征在于，包括安装在设备上的控制器模块，通过网络用于接收控制器模块网络传输数据的设备服务接口，通过TCP/IP适配器连接设备服务接口并用于分析并存储数据的云服务平台，以及通过网络与云服务平台连接的移动设备终端；所述控制器模块包括若干安装在设备上并用于对设备参数进行监测的传感器组，用于接收传感器组上行数据的控制器，与控制器连接并用于对传感器组监测数据进行加密的加密模块，以及与控制器连接并用于将传感器组监测数据信息传输至云服务平台的网络传输模块；所述云服务平台包括TCP/IP适配器，用于对TCP/IP适配器接收的数据进行解密读取的解密模块，与解密模块连接并对解密后的数据进行解析以获得解析后数据的数据分析与统计模块，以及用于将物联网网页应用或者物联网APP应用进行数据调用并将解析后数据进行上传的设备数据接口，其中，移动设备终端获取设备数据接口上传的数据信息。

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号 (43)申请公布日 (21)申请号 201910295738.8(22)申请日 2019.04.12(71)申请人 珠海市伟伦节能科技有限公司地址 519000 广东省珠海市红旗镇虹晖一路8号327室(72)发明人 赵文杰　赵反彪　(74)专利代理机构 广州嘉权专利商标事务所有限公司 44205代理人 陈慧华(51)Int.Cl.G08B 5/36(2006.01)G08B 17/06(2006.01)G08B 17/10(2006.01)F21V 33/00(2006.01)F21Y 115/10(2016.01)(54)发明名称一种物联网智能消防应急灯系统(57)摘要本发明涉及应急设备技术领域，特别涉及一种物联网智能消防应急灯系统，包括有应急灯、显示模块以及控制模块；应急灯能够安装在楼宇的走廊和/或楼梯间和/或住户室内；控制模块用以接收来自应急灯的检测信息，包括温度、烟雾浓度以及应急灯故障信息，并控制应急灯的启闭以及将检测信息输出至显示模块上，本发明的应急灯安装在楼宇的走廊和/或楼梯间和/或住户室内并连接至控制模块，应急灯感应到险情时将感应信号发送至控制模块，控制模块能够控制与该应急灯相邻的其他应急灯产生响应，提升警示作用，临近的人们可以提早发现险情，提前启动避险措施，降低人员伤亡和财产损失。

权利要求书1页 说明书5页 附图5页CN 110033577 A 2019.07.19C N 110033577A权　利　要　求　书1/1页CN 110033577 A1.一种物联网智能消防应急灯系统，其特征在于，包括有应急灯、显示模块以及控制模块；所述应急灯能够安装在楼宇的走廊和/或楼梯间和/或住户室内；应急灯上设置有烟雾检测组件(9)以及温度检测组件(10)；应急灯上还设置有故障检测组件(11)；所述控制模块用以接收来自应急灯的检测信息，包括温度、烟雾浓度以及应急灯故障信息，并控制应急灯的启闭以及将检测信息输出至显示模块上。

专利名称：一种物联网安全设备移动式安全感知装置专利类型：发明专利
发明人：熊亿民,李建勋
申请号：CN202010700867.3
申请日：20200720
公开号：CN111878684A
公开日：
20201103
专利内容由知识产权出版社提供
摘要：本发明公开了一种物联网安全设备移动式安全感知装置，包括固定底板，所述固定底板的侧面开设有沉孔，所述固定底板的侧面固定连接有固定板，所述固定板的侧面开设有滑槽，所述滑槽的内壁滑动连接有移动滑块，所述移动滑块的背面螺纹连接有螺纹杆，所述移动滑块的侧面固定连接有连接板。

该物联网安全设备移动式安全感知装置，通过设置固定底板、固定板、移动滑块、螺纹杆和连接板，便于螺纹杆带动移动滑块纵向移动，并使移动滑块带动侧面的感知装置横向移动，通过设置连接板、轴承、定位杆、定位板、锁紧螺栓和限位板，便于感知装置通过限位板与纵向移动装置固定连接，从而达到该物联网安全设备安全感知装置具有便于固定和移动的效果。

申请人：厦门理工学院
地址：361024 福建省厦门市集美区理工路600号
国籍：CN
代理机构：北京盛凡智荣知识产权代理有限公司
代理人：戴秀秀
更多信息请下载全文后查看。

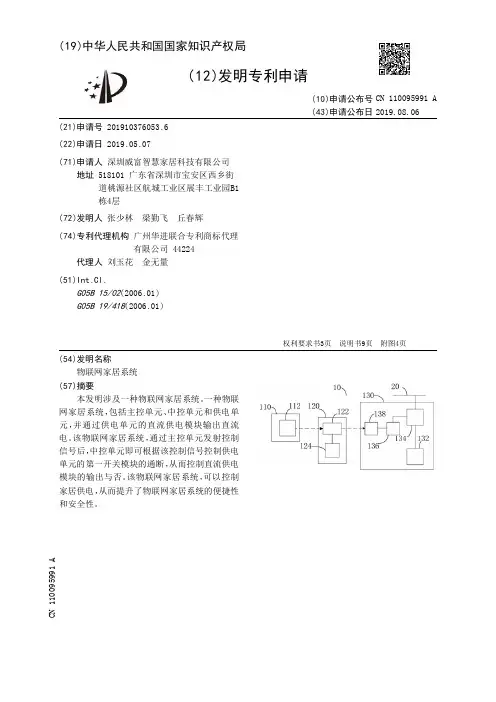

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号 (43)申请公布日 (21)申请号 201910376053.6(22)申请日 2019.05.07(71)申请人 深圳威富智慧家居科技有限公司地址 518101 广东省深圳市宝安区西乡街道桃源社区航城工业区展丰工业园B1栋4层(72)发明人 张少林　梁勤飞　丘春辉　(74)专利代理机构 广州华进联合专利商标代理有限公司 44224代理人 刘玉花　金无量(51)Int.Cl.G05B 15/02(2006.01)G05B 19/418(2006.01)(54)发明名称物联网家居系统(57)摘要本发明涉及一种物联网家居系统。

一种物联网家居系统，包括主控单元、中控单元和供电单元，并通过供电单元的直流供电模块输出直流电。

该物联网家居系统，通过主控单元发射控制信号后，中控单元即可根据该控制信号控制供电单元的第一开关模块的通断，从而控制直流供电模块的输出与否。

该物联网家居系统，可以控制家居供电，从而提升了物联网家居系统的便捷性和安全性。

权利要求书3页 说明书9页 附图4页CN 110095991 A 2019.08.06C N 110095991A权　利　要　求　书1/3页CN 110095991 A1.一种物联网家居系统，其特征在于，包括：主控单元(110)，包括第一通信模块(112)，以发射控制信号；中控单元(120)，包括第二通信模块(122)和第一处理模块(124)，所述第二通信模块(122)与所述第一通信模块(112)通信连接，且所述第二通信模块(122)与所述第一处理模块(124)电连接，以获取所述控制信号并传递至所述第一处理模块(124)，所述第一处理模块(124)对所述控制信号处理得到无线通信信号，所述无线通信信号包括第一通信信号；供电单元(130)，包括直流供电模块(132)、第一开关模块(134)、第二处理模块(136)和第三通信模块(138)，所述直流供电模块(132)能够与电网(20)电连接，以获取所述电网(20)中的交流电并转换为直流电进行输出；所述第一开关模块(134)与所述直流供电模块(132)电连接，以控制所述直流供电模块(132)与所述电网(20)之间的电路通断；所述第二处理模块(136)与所述第一开关模块(134)电连接，所述第三通信模块(138)与所述第二处理模块(136)电连接，且所述第三通信模块(138)与所述第二通信模块(122)通信连接，以使所述第三通信模块(138)获取第一通信信号并将其传递至所述第二处理模块(136)，所述第二处理模块(136)根据所述第一通信信号控制所述第一开关模块(134)的通断，以控制所述直流供电模块(132)与所述电网(20)之间的电路通断。

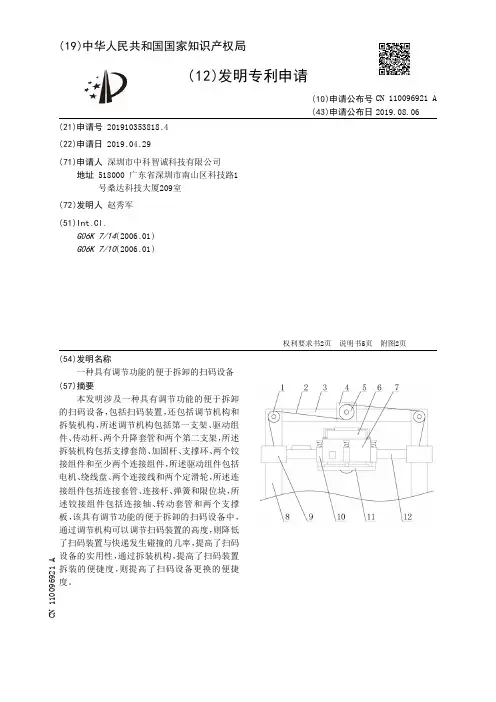

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号 (43)申请公布日 (21)申请号 201910353818.4(22)申请日 2019.04.29(71)申请人 深圳市中科智诚科技有限公司地址 518000 广东省深圳市南山区科技路1号桑达科技大厦209室(72)发明人 赵秀军　(51)Int.Cl.G06K 7/14(2006.01)G06K 7/10(2006.01)(54)发明名称一种具有调节功能的便于拆卸的扫码设备(57)摘要本发明涉及一种具有调节功能的便于拆卸的扫码设备，包括扫码装置，还包括调节机构和拆装机构，所述调节机构包括第一支架、驱动组件、传动杆、两个升降套管和两个第二支架，所述拆装机构包括支撑套筒、加固杆、支撑环、两个铰接组件和至少两个连接组件，所述驱动组件包括电机、绕线盘、两个连接线和两个定滑轮，所述连接组件包括连接套管、连接杆、弹簧和限位块，所述铰接组件包括连接轴、转动套管和两个支撑板，该具有调节功能的便于拆卸的扫码设备中，通过调节机构可以调节扫码装置的高度，则降低了扫码装置与快递发生碰撞的几率，提高了扫码设备的实用性，通过拆装机构，提高了扫码装置拆装的便捷度，则提高了扫码设备更换的便捷度。

权利要求书2页 说明书5页 附图2页CN 110096921 A 2019.08.06C N 110096921A权　利　要　求　书1/2页CN 110096921 A1.一种具有调节功能的便于拆卸的扫码设备，包括扫码装置(6)，其特征在于，还包括调节机构和拆装机构，所述扫码装置(6)通过拆装机构与调节机构连接；所述调节机构包括第一支架(3)、驱动组件、传动杆(12)、两个升降套管(9)和两个第二支架(8)，所述第一支架(3)与第二支架(8)垂直，两个第二支架(8)设置在第一支架(3)的同一侧，两个第二支架(8)的一端分别与第一支架(3)的两端固定连接，所述升降套管(9)与第二支架(8)一一对应，所述升降套管(9)套设在第二支架(8)上，所述升降套管(9)与第二支架(8)滑动连接，所述传动杆(12)与第一支架(3)平行，所述传动杆(12)的两端分别与两个升降套管(9)固定连接，所述驱动组件设置在第一支架(3)的中部，所述驱动组件与升降套管(9)连接；所述拆装机构包括支撑套筒(7)、加固杆(13)、支撑环(11)、两个铰接组件和至少两个连接组件，所述支撑套筒(7)的轴线与第二支架(8)平行，所述支撑套筒(7)与传动杆(12)的中部固定连接，所述扫码装置(6)与支撑套筒(7)匹配，所述扫码装置(6)设置在支撑套筒(7)的内部，两个铰接组件分别设置在支撑套筒(7)的靠近第一支架(3)的一端的两侧，两个铰接组件关于支撑套筒(7)的轴线对称设置，所述加固杆(13)的形状为U形，所述加固杆(13)设置在扫码装置(6)的靠近第一支架(3)的一侧，所述加固杆(13)的两端分别与两个铰接组件连接，所述支撑环(11)与支撑套筒(7)同轴设置，所述支撑环(11)设置在扫码装置(6)的远离第一支架(3)的一侧，所述支撑环(11)的内径小于扫码装置(6)的宽度，所述支撑环(11)抵靠在扫码装置(6)上，各连接组件绕着支撑套筒(7)的轴线周向均匀设置支撑套筒(7)的外周上，各连接组件均与支撑环(11)连接。
