金关工程二期视频监控指挥系统建设单兵系统测试方案目录1引言部分11.1编写目的11.2项目背景11.3术语和缩略语11.3.1术语11.3.2缩略语21.4参考资料22测试概要32.1测试目的32.2测试范围33测试准备阶段33.1测试时间及地点33.2测试厂商3.3测试组织与职责43.3.1测试的组织43.3.2测试参加单位、人员43.3.3测试机构职责53.4测试环境与配置73.4.1软硬件环境74测试流程85测试进度96测试环境组网拓扑106.1音视频类单兵系统组网拓扑116.2业务类单兵系统组网拓扑127测试用例设计137.1音视频类单兵系统测试7.1.1平台测试137.1.2终端测试151.1.1 (15)1.1.2 (15)7.2业务类单兵系统测试217.2.1平台测试217.2.2终端测试248测试评判标准268.1评价原则268.2评分方法268.3评分标准261引言部分1.1编写目的编写《单兵系统测试方案》主要规定了单兵系统测试的程序、方法、流程和评判标准，用于指导客户对单兵系统进行验证并指导测试方对单兵系统平台软件和单兵终端进行测试，以有效保证系统产品的质量。
1.2项目背景以建设适应现代海关建设要求的海关指挥体系为目的，按照“情况明、数字准、责任清、作风正、工作实”的要求，建立“信息全面、反应迅速、指挥有序”的纵向指挥有力、横向协作紧密、整体运转高效有序的全国海关监控指挥体系。
全国海关监控指挥系统主要包括硬件支撑系统，支撑平台，场地基础设施以及软件应用系统建设、安全运维管理和标准规范体系6个部分。
单兵系统作为全国海关监控指挥系统的重要组成部分，主要用在业务现场突发事件的紧急处置和调度；业务现场的监管工作、查验和放行等工作；缉私行动过程中的分组、抓捕和调查取证中。
当海关网络不能覆盖的野外、非设关地、海上等区域，处置现场海关关员需通过携带便携式装备，通过3G/4G无线移动网络，与指挥中心进行音视频通话，接收指令下达，进行业务操作和专项行动等，以满足工作的需要，提高海关人员的工作效率。

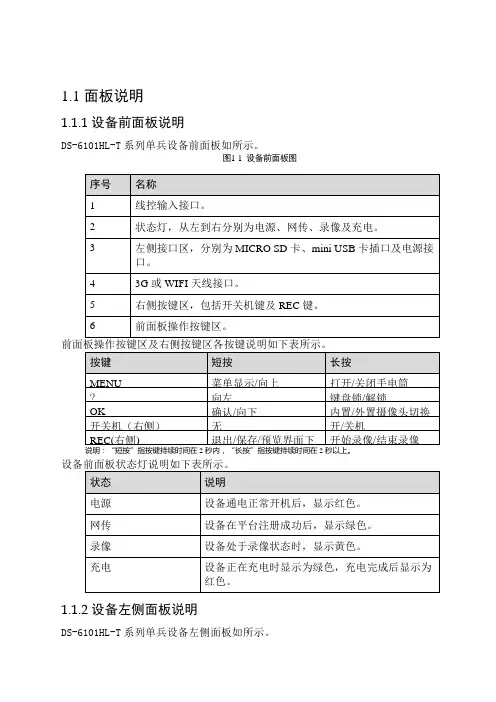

1.1 面板说明1.1.1 设备前面板说明DS-6101HL-T系列单兵设备前面板如所示。
图1-1设备前面板图1.1.2 设备左侧面板说明DS-6101HL-T系列单兵设备左侧面板如所示。
图1-2设备左侧面板1.12V电源充电接口：用于接设备充电器进行充电。
2.Mini USB线接口：外部设备接口，用于接打印机、刷卡器等设备。
3.MICRO SD卡插槽：用于插入SD卡保存录像等信息。
1.1.3 线控面板说明DS-6101HL-T系列单兵设备配备线控用于实现视音频输入输出及抓拍、报警等功能，线控面板如所示。
图1-3线控面板注意：用户组装线控设备时，注意音频、视频接口切勿接反，插拔线控前请将设备主机关机。
安装摄像头和耳麦时请对准白色箭头标记后插入；拆卸时请按住接口根部向上提拉，打开卡扣后再行拔出，旋转和弯折都可能会导致接口损坏，安装线控设备示意图如所示。
图1-4线控设备安装示意图1.2 设备充电DS-6101HL-T系列单兵设备使用锂电池给设备供电，设备电池电量不足时请及时充电，以防耽误正常工作，充电示意图如所示。
充电时请打开设备左侧面板的12V电源充电接口盖，插入标配的充电器，当看到电源灯显示为绿色且设备发出“嘀”声时，即表示设备正在充电。
充电过程中状态灯显示为绿色，充电完成后状态灯由绿色变为红色。
图1-5充电示意图1.3 SD卡安装单兵设备SD卡槽在设备左侧面板上，插拔SD卡如所示。
图1-6插拔SD卡●插卡插卡时，注意Micro SD卡背面(金属面)和设备屏幕方向一致，并保持卡和卡槽平行后缓慢插入设备。
若发现无法插入卡槽，请对准卡槽中间再尝试，切勿用力。
●拔卡拔卡前请先停止录像、回放及浏览图片等读写SD卡的操作。
选择“设置✍管理工具✍SD卡设置✍卸载”，提示卸载成功后才可拔出SD卡。
1.4 UIM卡安装当使用3G网络进行传输时，需要插入UIM卡，单兵设备UIM卡槽在设备电池槽旁边。
您可打开设备底部的后面板锁，拿出电池，即可进行UIM卡的插拔操作，如所示。

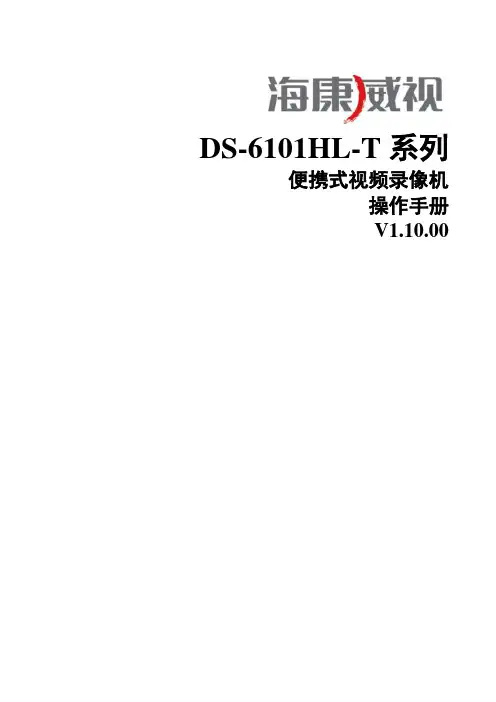

DS-6101HL-T系列便携式视频录像机操作手册V1.10.00非常感谢您购买我公司的产品，如果您有什么疑问或需要请随时联系我们。
本手册适用于DS-6101HL-T系列便携式视频录像机。
本手册可能包含技术上不准确或与产品功能及操作不相符的地方或印刷错误，我司将根据产品功能的增强而更新本手册的内容，并将定期改进或更新本手册中描述的产品或程序。
更新的内容将会在本手册的新版本中加入，恕不另行通知。
安全使用注意事项使用本产品时请务必遵守以下事项：●设备使用前请先仔细阅读设备用户操作手册，操作时请严格遵守操作说明。
●安装设备时，请务必关闭所有与设备相关的电源。
●开启设备前，请检查电源电压，防止出现电压不配造成器件损坏情况。
●请勿在超标的潮湿或高温环境下使用该设备，避免在强干扰源和屏蔽设备附近使用该设备。
●本设备为精密电子设备，内无用户可自行维修部件，请勿私自拆装。
●设备使用特定型号的电池、充电器及其配件，若电池有损坏需更换，请务必联系设备厂商或当地经销商，以防更换不当或拆卸电池可能引起的爆炸危险。
●设备使用过程中有任何疑问或需求，请联系海康威视或授权分销商的技术人员。
产品简介便携式视频录像机(Portable Video Recorder)简称单兵，是针对移动手持应用场景开发的专用监控产品。
设备在嵌入式平台上集成液晶显示屏、3G或WIFI无线通讯模块、GPS模块、蓝牙模块，内置高清相机，附带线控、微型摄像头及耳麦。
设备可通过3G或WIFI无线网络进行实时视音频信息传输。
产品功能及特点产品功能●网络功能：支持无线传输，支持完整的TCP/IP协议簇，支持视频、音频、报警数据、串行设备数据通过网络进行传输。
●无线功能：内置3G或WIFI通讯模块，可接入平台进行集中监控。
●对讲功能：支持双向、双工语音对讲。
●定位功能：内置GPS模块，可准确定位车辆信息并上传监控中心。
●蓝牙功能：内置蓝牙模块，可通过外接蓝牙耳机或蓝牙打印机进行对讲及打印。
智慧交通单兵执法系统设计方案XXX科技有限公司20XX年XX月XX日目录一拓扑设计 (2)二应用构成 (2)三业务功能设计 (3)3.1 基于GPS定位的勤务管理功能 (3)3.2 基于3G/4G的即时通讯功能 (4)3.3 基于中心数据库的车辆信息快速查询 (5)一拓扑设计本系统由前端取证系统、中间传输接入系统以及指挥中心三部分组成，前端取证系统主要是单兵执法系统。
其中，前端取证系统的视频、报警以及定位等信息通过3G/4G无线网络传输到运营商无线边界网关，并通过网关转发后通过运营商Internet网络经安全隔离设备过滤后传至指挥中心，最终在应急指挥中心实现存储和显示。
系统拓扑架构示意图如下：二应用构成本系统中各子系统的功能和层级架构，可将其划分为前端取证系统和后端支撑系统。
前端取证系统包括单兵执法系统，后端支撑系统包括传输接入系统、指挥中心系统。
本系统应用构成示意图如下：移动警务系统三业务功能设计3.1基于GPS定位的勤务管理功能本系统以前端单兵GPS定位功能为基础，可通过GIS地图对警力进行快速定位、调度和管理。
警力查询系统支持结合警用业务，可以方便地划定查询区域，在可视范围内进行警员信息的查找。
同时对于特殊事件时，可以联动一定区域内的执勤警力信息进行协同管理。
警力实时展示系统可以根据实际警务ID信息，实时地与地图的经纬度信息进行同步，显示其巡逻轨迹，如下下图所示：GPS实时预览系统支持通过将警员、警车GPS信息与地图的经纬度信息相关联，实时显示执勤指挥人员的轨迹信息。
在配置时，可以将警车GPS、警员信息与对应的车牌信息以及警员编号相关联。
同时在地图界面可以实时显示多个GPS设备信息，跟踪单个GPS信息时，整个地图界面以之为中心，同时联动附近范围内的监控点转到预置点所标定的位置，并且做出视频预测，能够在其即将经过的下个路口自动弹出视频画面。
GPS轨迹回放系统支持按照警员信息、车牌号码等筛选条件查询GPS轨迹，同时对于不清楚的信息，支持模糊查询的方式；同时在回放的过程中，支持对速率的控制。

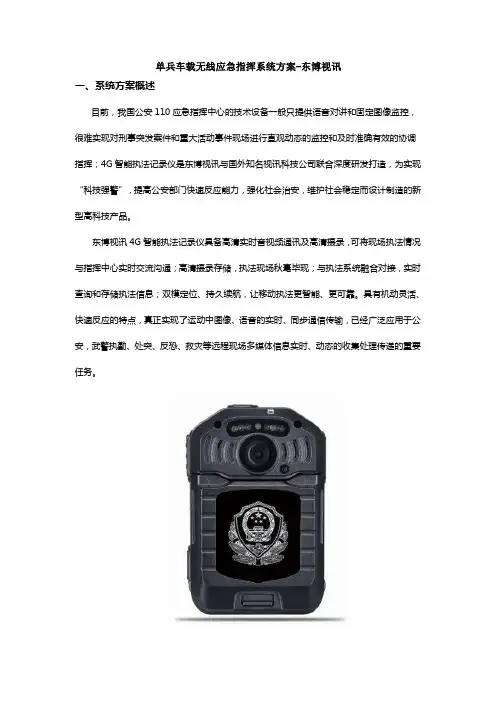

单兵车载无线应急指挥系统方案-东博视讯一、系统方案概述目前，我国公安110应急指挥中心的技术设备一般只提供语音对讲和固定图像监控，很难实现对刑事突发案件和重大活动事件现场进行直观动态的监控和及时准确有效的协调指挥；4G智能执法记录仪是东博视讯与国外知名视讯科技公司联合深度研发打造，为实现“科技强警”，提高公安部门快速反应能力，强化社会治安，维护社会稳定而设计制造的新型高科技产品。
东博视讯4G智能执法记录仪具备高清实时音视频通讯及高清摄录，可将现场执法情况与指挥中心实时交流沟通；高清摄录存储，执法现场秋毫毕现；与执法系统融合对接，实时查询和存储执法信息；双模定位、持久续航，让移动执法更智能、更可靠。
具有机动灵活、快速反应的特点，真正实现了运动中图像、语音的实时、同步通信传输，已经广泛应用于公安，武警执勤、处突、反恐、救灾等远程现场多媒体信息实时、动态的收集处理传递的重要任务。
4G单兵应急指挥系统是无线通信技术、数字微波技术、微电子技术和广播、照明等技术的有机结合，它利用各种通信手段互相补充、互相结合构成多手段、多路由的通信网络，充分利用东博视讯可视化动态指挥系统、公安执法部门信息系统等组成公安部门一体化应急通信系统，为在处置治安事故、突发事件、自然灾害事故、和特重大安全保卫、警卫等各种现场提供图像、话音等通信业务服务。
为领导提供实时、准确的现场情况，为正确决策和统一指挥工作提供直观、可靠的第一手资料，从而实现远程监控和远程指挥，真正有效提高公安机关快速反应、系统指挥、协同作战能力。
1、东博视讯单兵车载无线应急指挥系统方案可视化动态指挥系统由移动多媒体传输系统、现场图像采集系统、中心站监控显示系统、及其他车载辅助系统（车载计算机数据通信子系统，供电、照明、广播等控制辅助子系统）组成。
通过车载、4G智能执法记录仪及移动应急指挥箱实现单兵、通信指挥车与指挥中心图像、语音等多媒体信息的无线传输。
采用了一系列先进的多载波通信技术、调制解调技术、信道编解码技术、差错控制技术，并结合MPEG-2数字图像压缩等多媒体网络传输技术，能够在高速移动环境下实现高清视频、语音等宽带多媒体业务的实时、同步传输。
单兵作战系统之于信息化战争的意义单兵作战系统是一种信息化战争的重要组成部分，它为作战人员提供了便利、快捷和高效的作战方式，在信息化战争中具有极其重要的意义。
本文将从单兵作战系统的定义、特点和在信息化战争中的意义等方面进行详细的阐述。
一、单兵作战系统的定义单兵作战系统是指为了提高士兵在作战中的生存能力和作战效能而开发的一种集成化作战装备系统，其功能包括指挥、通信、火力支援、侦察、侦查、定位、导航、保护和生命支持等。
单兵作战系统通过集成多种先进技术，实现了作战信息的实时共享和多种作战功能的智能化控制，为士兵提供了更为全面和强大的作战能力。
二、单兵作战系统的特点1. 高度集成化：单兵作战系统整合了各种传感器、通信设备、武器装备和生存保障设备，形成了一套高度集成、多功能、全方位的作战系统。
2. 高度智能化：单兵作战系统采用了人机一体化的设计理念，通过智能化的算法和侦测系统，实现了作战指挥、火力支援和战场信息的智能化处理和决策。
3. 高度便携性：单兵作战系统在保证功能强大的注重了设备的便携性和易携带性，使得士兵可以随身携带，并在各种环境和条件下快速部署和使用。
三、单兵作战系统在信息化战争中的意义1. 提高作战效能单兵作战系统通过提供实时的作战信息和强大的作战功能，可以大大提高作战人员的作战能力和作战效率。
通过系统提供的定位导航、火力支援和战场情报，士兵可以更加准确和迅速地完成侦察、搜索和打击任务，提高了作战的精准度和打击效果。
2. 提高生存能力在现代战争中，生存能力是十分重要的。
单兵作战系统通过提供生命保障设备、医疗救护功能和紧急救援装备等，可以大大提高士兵在作战中的生存能力。
特别是在极端条件下，这些装备和功能更是可以起到决定性的作用，保障了士兵的安全和生存。
4. 加强信息化战争能力信息化战争是现代战争的主要形态，单兵作战系统作为信息化战争的重要组成部分，通过提供实时的作战信息和强大的作战功能，可以大大加强信息化战争的能力。

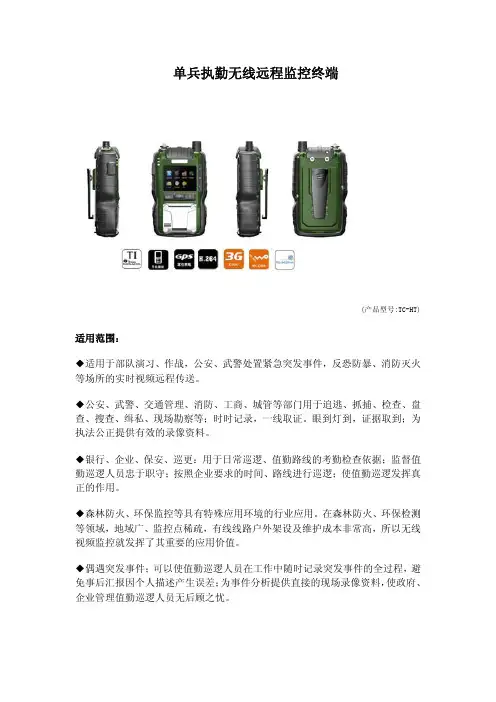

单兵执勤无线远程监控终端(产品型号:TC-HT)适用范围：◆适用于部队演习、作战，公安、武警处置紧急突发事件，反恐防暴、消防灭火等场所的实时视频远程传送。
◆公安、武警、交通管理、消防、工商、城管等部门用于追逃、抓捕、检查、盘查、搜查、缉私、现场勘察等；时时记录，一线取证。
眼到灯到，证据取到；为执法公正提供有效的录像资料。
◆银行、企业、保安、巡更：用于日常巡逻、值勤路线的考勤检查依据；监督值勤巡逻人员忠于职守；按照企业要求的时间、路线进行巡逻；使值勤巡逻发挥真正的作用。
◆森林防火、环保监控等具有特殊应用环境的行业应用。
在森林防火、环保检测等领域，地域广、监控点稀疏，有线线路户外架设及维护成本非常高，所以无线视频监控就发挥了其重要的应用价值。
◆偶遇突发事件；可以使值勤巡逻人员在工作中随时记录突发事件的全过程，避免事后汇报因个人描述产生误差；为事件分析提供直接的现场录像资料，使政府、企业管理值勤巡逻人员无后顾之忧。
系统特点：·支持多种无线视频传输模式，支持EVDO、WCDMA、TD-SCDMA、WIFI·流量控制方式：自动流量控制，不产生多余流量·同时支持3码流：QCIF、CIF、D1同时观看，并且帧率和码率可调·多种录像方式：本地SD存储（最大支持64G,触发录像、报警联动录像、预置时间录像等多种录像方式），网络存储（可以将视频存储到网络的任何人指定地址）·多种报警方式：紧急按钮报警，移动侦测报警和视频丢失报警可选·模块化设计，集视频、语音、数据采集、3G无线网络传输和GPS全球定位系统为一体·超低码流优化H.264编码，图像质量最高达25桢和D1标准，在3G网络有效范围内，可获得流畅的高品质图像·内置智能充电管理，实时查询电量，具备低电智能报警，省电模式。
配置大容量电池可持续工作6-8个小时·支持双向语音对讲·专用图片抓拍和紧急呼叫按钮，及时捕捉关键影像，为决策者提供远程指挥的第一手资料·26万色2.6寸TFT屏幕，人性化操作界面·同时支持手机、PC远程实时观看·防护等级：IP66（防水、防尘）·跌落测试：1.5米（4.9英尺）高度落到平滑水泥地面无故障·配有监控中心服务系统软件，包含了GPS监控，视频监控·适用场合：公安、海关、消防、交通、金融、物流、市政、电力、油田、矿山、应急指挥等技术参数:处理器 TI 达芬奇DM365电池使用时间 6-8小时电池容量 4000MAH语音对讲 内置MIC、SPK报警提示方式 声音、振动摄像头 头盔式、肩章式图像传感器 1/3"Sony CCD水平清晰度 420TVL、480TVL、520TVL、520TVL可选视频制式 PAL/NTSC镜头规格 4mm,6mm可选视频压缩算法 H.264 / JPEG可选多码流 D1 CIF QCIF 3码流可同时可选分辨率 PAL：176*144(QCIF) 352*288(CIF) 720*576(D1)NTSC：160*120(QCIF) 352*240(CIF) 720*480(D1)视频帧率 PAL制：1-25帧/秒，N制：1-30帧/秒视频压缩码率 16Kbps~4Mbps可设置音频压缩算法 G.711, AMR音频 1路输入 / 1路输出字幕叠加 支持通道名、日期时间、码流信息叠加，位置用户可调隐私类型 视频遮挡前端存储 SD卡最大容量64G手机监看 支持Windows Mobile、Symbian、多种智能手机监看GPS功能 GPS定位系统3G网络 支持EVDO或WCDMA或TD-SCDMAWiFi网络(可选支持802.11b/g协议,2.4GHz,无线距离最大100米 配)WiFi加密 (WPA、WPA2、WEP加密协议)网络接口 RJ45工作温度 -10℃~55℃工作湿度 10%~85%设备功率 4.5W重量 410g规格 132mm´74.1mm´32mm。

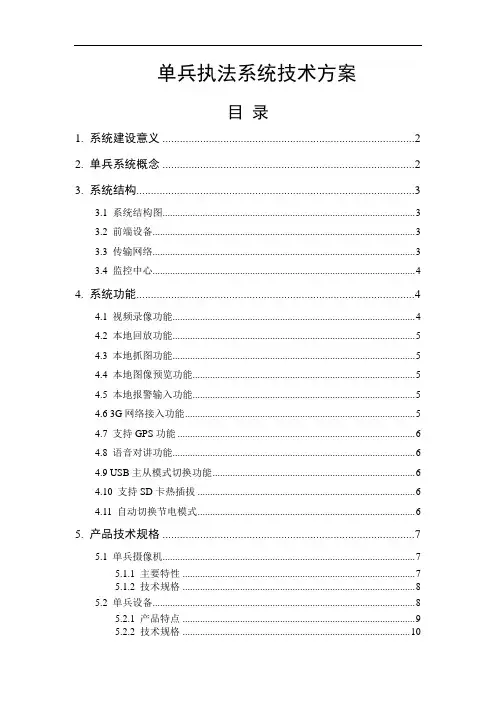

单兵执法系统技术方案目录1. 系统建设意义 (2)2. 单兵系统概念 (2)3. 系统结构 (3)3.1 系统结构图 (3)3.2 前端设备 (3)3.3 传输网络 (3)3.4 监控中心 (4)4. 系统功能 (4)4.1 视频录像功能 (4)4.2 本地回放功能 (5)4.3 本地抓图功能 (5)4.4 本地图像预览功能 (5)4.5 本地报警输入功能 (5)4.6 3G网络接入功能 (5)4.7 支持GPS功能 (6)4.8 语音对讲功能 (6)4.9 USB主从模式切换功能 (6)4.10 支持SD卡热插拔 (6)4.11 自动切换节电模式 (6)5. 产品技术规格 (7)5.1 单兵摄像机 (7)5.1.1 主要特性 (7)5.1.2 技术规格 (8)5.2 单兵设备 (8)5.2.1 产品特点 (9)5.2.2 技术规格 (10)1.系统建设意义城市治安监控点绝大多数是固定监控点，实现对固定目标或一个有限监控区域的视频监控，城市治安管理不可避免地存在盲点，使犯罪分子抱着侥幸心理有机可乘，破坏城市治安环境、威胁到人民生命财产安全。
