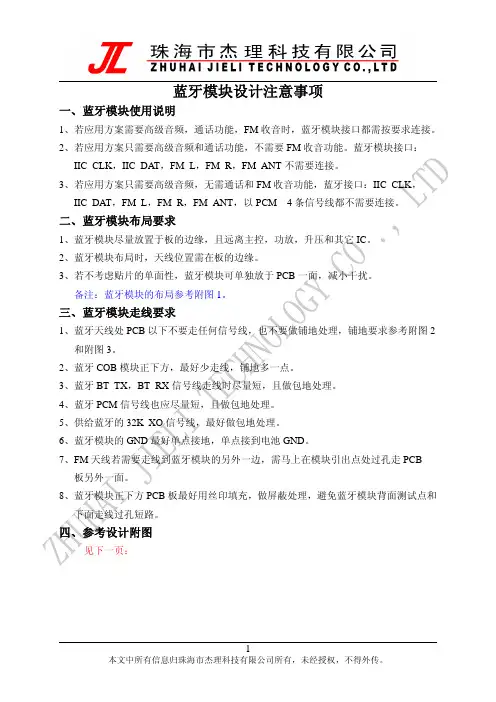

蓝牙模块设计注意事项一、蓝牙模块使用说明1、若应用方案需要高级音频，通话功能，FM收音时，蓝牙模块接口都需按要求连接。
2、若应用方案只需要高级音频和通话功能，不需要FM收音功能。
蓝牙模块接口：IIC_CLK，IIC_DAT，FM_L，FM_R，FM_ANT不需要连接。
3、若应用方案只需要高级音频，无需通话和FM收音功能，蓝牙接口：IIC_CLK，IIC_DAT，FM_L，FM_R，FM_ANT，以PCM4条信号线都不需要连接。
二、蓝牙模块布局要求1、蓝牙模块尽量放置于板的边缘，且远离主控，功放，升压和其它IC。
2、蓝牙模块布局时，天线位置需在板的边缘。
3、若不考虑贴片的单面性，蓝牙模块可单独放于PCB一面，减小干扰。
备注：蓝牙模块的布局参考附图1。
三、蓝牙模块走线要求1、蓝牙天线处PCB以下不要走任何信号线，也不要做铺地处理，铺地要求参考附图2和附图3。
2、蓝牙COB模块正下方，最好少走线，铺地多一点。
3、蓝牙BT_TX，BT_RX信号线走线时尽量短，且做包地处理。
4、蓝牙PCM信号线也应尽量短，且做包地处理。
5、供给蓝牙的32K_XO信号线，最好做包地处理。
6、蓝牙模块的GND最好单点接地，单点接到电池GND。
7、FM天线若需要走线到蓝牙模块的另外一边，需马上在模块引出点处过孔走PCB板另外一面。
8、蓝牙模块正下方PCB板最好用丝印填充，做屏蔽处理，避免蓝牙模块背面测试点和下面走线过孔短路。
四、参考设计附图见下一页：1、蓝牙模块布局参考—附图1：2、蓝牙模块铺地处理参考—附图2：3、蓝牙模块铺地处理参考—附图3：珠海市杰理科技有限公司2013年9月15日。
