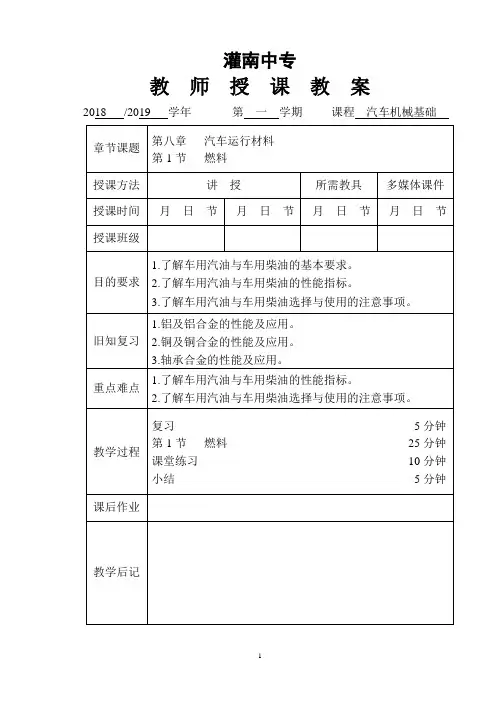

1 灌南中专
教 师 授 课 教 案
2018 /2019 学年 第 一 学期 课程 汽车机械基础
章节课题 第八章 汽车运行材料
第1节 燃料
授课方法 讲 授 所需教具 多媒体课件
授课时间 月 日 节 月 日 节 月 日 节 月 日 节
授课班级
目的要求 1.了解车用汽油与车用柴油的基本要求。
2.了解车用汽油与车用柴油的性能指标。
3.了解车用汽油与车用柴油选择与使用的注意事项。
旧知复习 1.铝及铝合金的性能及应用。
2.铜及铜合金的性能及应用。
3.轴承合金的性能及应用。
重点难点 1.了解车用汽油与车用柴油的性能指标。
2.了解车用汽油与车用柴油选择与使用的注意事项。
教学过程 复习 5分钟
第1节 燃料 25分钟
课堂练习 10分钟
小结 5分钟
课后作业
教学后记
2 教学内容
旧知复习：
1.铝及铝合金的性能及应用。
2.铜及铜合金的性能及应用。
3.轴承合金的性能及应用。
讲授新课： 第八章 汽车运行材料
第1节 燃料
目前，汽车应用较多的燃料有汽油、柴油和天燃气三种。
一、汽油
牌号：汽油的牌号是根据汽油抗爆性的指标——辛烷值来表示的。
注意：辛烷值是代表点燃式发动机燃料抗爆性的一个约定值，辛烷值越高，说明汽油的抗爆性能越好，对发动机的工作影响越小，排放的尾气对空气的污染越小。
1. 车用汽油的基本要求
（1）较好的挥发性和抗爆性。
（2）良好的物理和化学稳定性。
8-1 轴的功用是什么？转轴、传动轴、心轴有何区别？轴由哪些部分组成？
答：轴用于支承旋转零件、传递转矩和运动。
工作时既承受弯矩又承受转矩的轴称为转轴。用来支承转动零件，只承受弯矩而不传
递转矩的轴称为心轴。主要用于传递转矩而不承受弯矩，或所承受弯矩很小的轴称为传动
轴。
轴通常由轴头、轴颈、轴肩、轴环、轴端及不装任何零件的轴段等部分组成。
8-2 轴的常用材料有哪些？什么时候选用合金钢？
答：轴的常用材料为碳素钢和合金钢。
合金钢具有较高的机械性能和更好的淬透性，但价格较贵，可以在传递大功率、要求
减轻轴的重量和提高轴颈耐磨性时采用，在一般工作温度下，合金钢和碳素钢具有相近的
弹性模量，采用合金钢不能提高轴的刚度。
8-3 为什么一般转轴都做成阶梯形？阶梯轴的各段直径和长度应根据什么原则确定？
答：阶梯轴各轴段截面的直径不同，各轴段的强度相近，且有利于轴上零件的装拆和
固定。因此阶梯轴在机器中的应用最为广泛。
阶梯轴的各段直径是在初估最小直径的基础上，根据轴上零件的固定方式及其受力情
况等，逐段增大估算确定；轴的各段长度主要由轴上零件及相互间的距离所决定。
8-4 进行轴的结构设计时，应考虑哪些问题？
答：1.便于轴上零件的装配；2.保证轴上零件的准确定位和可靠固定；3.轴的加工和
装配工艺性好；4.减少应力集中，改善轴的受力情况
8-5 试从减小轴上载荷、提高轴的强度出发，分别指出图（a）（b）中哪一种布置形式结构更合理？为什么？
（a） （b）
习题8-5图
答：（a）图 第一种布置形式的弯矩图第二种布置形式的弯矩图
根据弯矩图，第二种布置形式更合理。
（b）图 第一种布置形式的弯矩图第二种布置形式的弯矩图
根据弯矩图，第一种布置形式更合理。
8-6 轴上零件常用的轴向固定和周向固定方法有哪些？
答：常用的轴向固定方式有；轴肩和轴环套筒和圆螺母；弹性挡圈和紧定螺钉；轴端
挡圈和圆锥面；常用的周向固定方式有键联接、花键联接、销联接，成形联接及过盈配合
机械设计基础(杨可桢版)1-18章答案(全)
机械设计基础习题答案
第八章 回转件的平衡
8-1解 ：依题意该转子的离心力大小为
该转子本身的重量为
则 ，即该转子的离心力是其本身重量的 倍。
8-2答 ：方法如下：
（ 1）将转子放在静平衡架上，待其静止，这时不平衡转子的质心必接近于过轴心的垂线下方；
（ 2）将转子顺时针转过一个小角度，然后放开，转子缓慢回摆。静止后，在转子上画过轴心的铅垂线1；
（ 3）将转子逆时针转过一个小角度，然后放开，转子缓慢回摆。静止后画过轴心的铅垂线2；
（ 4）做线1和2的角平分线，重心就在这条直线上。
8-3答 ：（ 1）两种振动产生的原因分析：主轴周期性速度波动是由于受到周期性外力，使输入功和输出功之差形成周期性动能的增减，从而使主轴呈现周期性速度波动，这种波动在运动副中产生变化的附加作用力，使得机座产生振动。而回转体不平衡产生的振动是由于回转体上的偏心质量，在回转时产生方向不断变化的离心力所产生的。（2）从理论上来说，这两种振动都可以消除。对于周期性速度波动，只要使输入功和输出功时时相等，就能保证机械运转的不均匀系数为零，彻底消除速度波动，从而彻底消除这种机座振动。对于回转体不平衡使机座产生的振动，只要满足静或动平衡原理，也可以消除的。（3）从实践上说，周期性速度波动使机座产生的振动是不能彻底消除的。因为实际中不可能使输入功和输出功时时相等，同时如果用飞轮也只能减小速度波动，而不能彻底消除速度波动。因此这种振动只能减小而不能彻底消除。对于回转体不平衡产生的振动在实践上是可以消除的。对于轴向尺寸很小的转子，用静平衡原理，在静平衡机上实验，增加或减去平衡质量，最后保证所有偏心质量的离心力矢量和为零即可。对于轴向尺寸较大的转子，用动平衡原理，在动平衡机上，用双面平衡法，保证两个平衡基面上所有偏心质量的离心力食量和为零即可。
8-4
图 8 . 7
第八章
1.判断题(本大题共54小题，总计54分)
1.(1分)按轴的外部形状不同，轴可以分为心轴、传动轴和转轴三种。（ ）
2.(1分)根据心轴是否转动，可分为固定心轴和转动心轴两种。（ ）
3.(1分)心轴在工作时只承受弯曲载荷作用。（ ）
4.(1分)传动轴在工作时只传递转矩而不承受或仅承受很小的弯曲载荷作用。（ ）
5.(1分)转轴在工作时既承受弯曲载荷又传递转矩，但轴本身并不转动。（ ）
6.(1分)按轴线形状不同，轴可分为直轴和曲轴。（ ）
7.(1分)阶梯轴上安装传动零件的轴段称为轴颈。（ ）
8.(1分)轴肩或轴环能对轴上零件起准确定位作用。（ ）
9.(1分)阶梯轴轴头部分的直径应按标准直径系列中的数值选取。（ ）
10.(1分)轴上零件的轴向固定是为了防止在轴向力的作用下零件沿轴线移动。（ ）
11.(1分)转轴用于传递动力，只受转矩而不承受弯矩或受弯矩很小。（ ）
12.(1分)心轴用来支承回转零件，只承受弯矩而不传递动力。（ ）
13.(1分)用弹性挡圈实现轴上零件的轴向固定时，零件受到轴向力较小。（ ）
14.(1分)利用过盈配合可实现轴上零件的周向固定，但不能实现轴向固定。（ ）
15.(1分)轴肩的主要作用是实现轴上零件的轴向固定。（ ）
16.(1分)台阶轴的直径一般是中间大、两端小。（ ）
17.(1分)阶梯轴上各载面变化都应当有越程槽。（ ）
18.(1分)阶梯轴具有便于轴上零件安装和拆卸的优点。（ ）
19.(1分)转轴在工作时是转动的，而传动轴是不转动的。（ ）
20.(1分)试图通过采用合金刚来提高轴的刚度是部恰当的。（ ）
21.(1分)轴肩、轴环均可作为轴上零件与轴之间的周向固定。（ ）
22.(1分)整体式滑动轴承常用于低速轻载及间歇工作场合。（ ）
