键盘鼠标ps2接口

ps2接口2篇

PS2接口文章

第一篇：PS2接口的基本介绍和功能特点

PS2接口是一种连接电脑主机和外部设备的标准接口，广泛应用于键盘、鼠标、游戏手柄等外设的连接。它是在计算机行业中具有重要地位的接口之一，下面将对PS2接口的基本介绍和功能特点进行详细探讨。

首先，PS2接口采用的是小型圆形接口，它的插头由六个小圆点组成，非常容易与外设相连接。而且它的形状相对来说较小巧，不会占用过多的空间，这使得PS2接口可以在各种不同尺寸的设备中灵活应用。

其次，PS2接口的最大特点在于它能够提供较好的数据传输速度和稳定性。在传输数据时，PS2接口能够保证高速传输，从而确保外设与计算机之间的数据传输的高效性。与此同时，PS2接口还能够提供较高的信号稳定性，减少了数据传输过程中可能出现的干扰和错误，保证了数据的准确性。

此外，PS2接口还具有良好的兼容性。由于它是一种标准接口，因此在市面上的许多设备中都可以找到PS2接口的插槽，这意味着用户可以轻松连接各种外设。而且，尽管市场上现在有许多新型接口的出现，如USB接口、HDMI接口等，但PS2接口仍然在一些老旧设备中被广泛应用，与其他接口形成了互补的关系。

总之，PS2接口作为计算机外设连接的标准接口，具有小巧便捷的形状、高速稳定的数据传输和良好的兼容性等特点。它解决了计算机与外设连接的问题，使得用户能够更加方便地使用各种设备。但是需要注意的是，在连接PS2接口时，要根据设备的需求正确选择接口的类型，以确保连接的有效性。

第二篇：PS2接口的发展和应用前景

随着科技的不断进步和发展，PS2接口也在不断演变和升级。在这个信息化时代，各种新型接口的不断涌现给PS2接口带来了一些挑战，但它仍然具有一定的发展潜力和应用前景。

首先，虽然PS2接口在一些新型设备中逐渐被其他接口所替代，但在一些仍然以老式设备为主的领域，PS2接口仍然占据着重要的地位。例如，在一些工业自动化和安防领域，由于传统设备的特殊需求，PS2接口仍然被广泛应用。此外，由于使用PS2接口的设备相对较少，市场上的供应量也相对较少，这导致了PS2接口的价格越来越高，使得仍然需要使用PS2接口的用户望而却步。

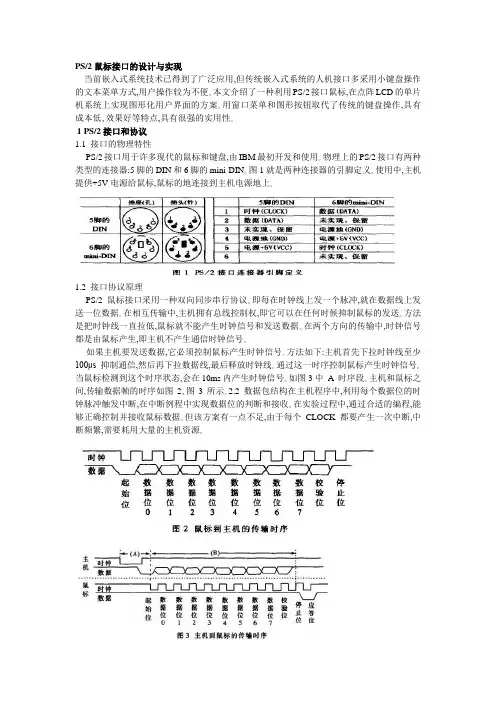

PS/2鼠标接口的设计与实现

当前嵌入式系统技术已得到了广泛应用,但传统嵌入式系统的人机接口多采用小键盘操作的文本菜单方式,用户操作较为不便｡本文介绍了一种利用PS/2接口鼠标,在点阵LCD的单片机系统上实现图形化用户界面的方案｡用窗口菜单和图形按钮取代了传统的键盘操作,具有成本低､效果好等特点,具有很强的实用性｡

1 PS/2接口和协议

1.1 接口的物理特性

PS/2接口用于许多现代的鼠标和键盘,由IBM最初开发和使用｡物理上的PS/2接口有两种类型的连接器:5脚的DIN和6脚的mini-DIN｡图1就是两种连接器的引脚定义｡使用中,主机提供+5V电源给鼠标,鼠标的地连接到主机电源地上｡

1.2 接口协议原理

PS/2鼠标接口采用一种双向同步串行协议｡即每在时钟线上发一个脉冲,就在数据线上发送一位数据｡在相互传输中,主机拥有总线控制权,即它可以在任何时候抑制鼠标的发送｡方法是把时钟线一直拉低,鼠标就不能产生时钟信号和发送数据｡在两个方向的传输中,时钟信号都是由鼠标产生,即主机不产生通信时钟信号｡

如果主机要发送数据,它必须控制鼠标产生时钟信号｡方法如下:主机首先下拉时钟线至少100μs抑制通信,然后再下拉数据线,最后释放时钟线｡通过这一时序控制鼠标产生时钟信号｡当鼠标检测到这个时序状态,会在10ms内产生时钟信号｡如图3中 A 时序段｡主机和鼠标之间,传输数据帧的时序如图2､图3所示｡2.2 数据包结构在主机程序中,利用每个数据位的时钟脉冲触发中断,在中断例程中实现数据位的判断和接收｡在实验过程中,通过合适的编程,能够正确控制并接收鼠标数据｡但该方案有一点不足,由于每个CLOCK都要产生一次中断,中断频繁,需要耗用大量的主机资源｡

2 PS/2鼠标的工作模式和协议数据包格式

2.1 PS/2鼠标的四种工作模式

PS/2鼠标的四种工作模式是:Reset模式,当鼠标上电或主机发复位命令 0xFF给它时进入这种模式;Stream模式鼠标的默认模式,当鼠标上电或复位完成后,自动进入此模式,鼠标基本上以此模式工作;Remote模式,只有在主机发送了模式设置命令 0xF0后,鼠标才进入这种模式;Wrap模式,这种模式只用于测试鼠标与主机连接是否正确｡

PS2接口和USB接口哪个好？PS2接口和USB接口各有什么特性？

导读: PS2接口和USB接口哪个好？PS2接口和USB接口各有什么特性？PS2接口就是我们常见的圆形接口，而USB接口是方形的，那么它们到底有何不同之处呢？下面小编给大家详细解说关于PS2接口和USB接口的相关知识。

PS2接口和USB接口是什么？

PS2接口：很多品牌机上采用PS/2口来连接鼠标和键盘。PS/2接口与传统的键盘接口除了在接口外型、引脚有不同外，在数据传送格式上是相同的。现在很多主板用PS/2接口插座连接键盘，传统接口的键盘可以通过PS/2接口转换器连接主板PS/2接口插座。

USB接口：通用串行总线（英语：Universal Serial Bus，缩写：USB）是连接计算机系统与外部设备的一种串口总线标准，也是一种输入输出接口的技术规范，被广泛地应用于个人电脑和移动设备等信息通讯产品，并扩展至摄影器材、数字电视（机顶盒）、游戏机等其它相关领域。最新一代是USB 3.1，传输速度为10Gbit/s，三段式电压5V/12V/20V，最大供电100W ，新型Type C插型不再分正反。

2PS2接口和USB接口各有什么特性？

PS2接口的特性：

1、物理连接：一般，具有五脚连接器的键盘称之为AT键盘，而具有六脚mini-DIN连接器的键盘则称之为PS/2键盘。其实这两种连接器都只有四个脚有意义。它们分别是Clock（时钟脚）、Data（数据脚）、+5V（电源脚）和Ground（电源地）。在PS/2键盘与PC机的物理连接上只要保证这四根线一一对应就可以了。PS/2键盘靠PC的PS/2端口提供+5V电源，另外两个脚Clock（时钟脚）和Data（数据脚）都是集电极开路的，所以必须接大阻值的上拉电阻。它们平时保持高电平，有输出时才被拉到低电平，之后自动上浮到高电平。

2、电气特性：PS/2通讯协议是一种双向同步串行通讯协议。通讯的两端通过Clock（时钟脚）同步，并通过Data（数据脚）交换数据。任何一方如果想抑制另外一方通讯时，只需要把Clock（时钟脚）拉到低电平。如果是PC机和PS/2键盘间的通讯，则PC机必须做主机，也就是说，PC机可以抑制PS/2键盘发送数据，而PS/2键盘则不会抑制PC机发送数据。一般两设备间传输数据的最大时钟频率是33kHz，大多数PS/2设备工作在10～20kHz。推荐值在15kHz左右，也就是说，Clock（时钟脚）高、低电平的持续时间都为40μs。

实例学习Robei芯片设计系列

Copyright © Robei

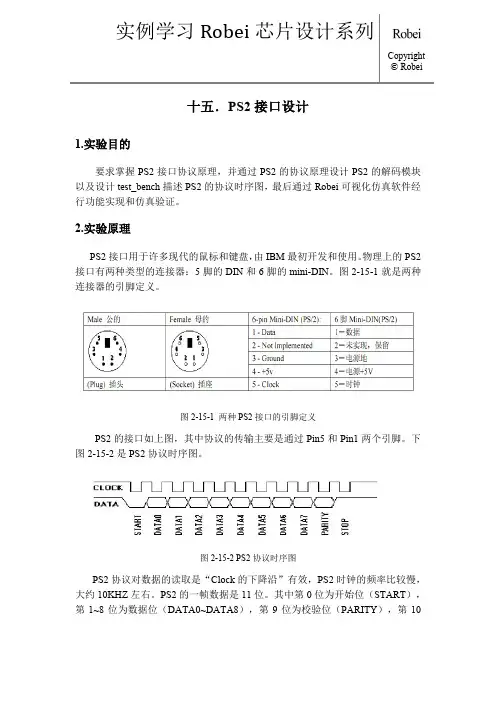

十五．PS2接口设计

1.实验目的

要求掌握PS2接口协议原理，并通过PS2的协议原理设计PS2的解码模块

以及设计test_bench描述PS2的协议时序图，最后通过Robei可视化仿真软件经

行功能实现和仿真验证。

2.实验原理

PS2接口用于许多现代的鼠标和键盘，由IBM最初开发和使用。物理上的PS2

接口有两种类型的连接器：5脚的DIN和6脚的mini-DIN。图2-15-1就是两种

连接器的引脚定义。

图2-15-1 两种PS2接口的引脚定义

PS2的接口如上图，其中协议的传输主要是通过Pin5和Pin1两个引脚。下

图2-15-2是PS2协议时序图。

图2-15-2 PS2协议时序图

PS2协议对数据的读取是“Clock的下降沿”有效，PS2时钟的频率比较慢，

大约10KHZ左右。PS2的一帧数据是11位。其中第0位为开始位（START），

第1~8位为数据位（DATA0~DATA8），第9位为校验位（PARITY），第10实例学习Robei芯片设计系列

Copyright © Robei

位为结束位（STOP）。但对PS2解码时，除了第1~8位数据位外，其余的位都

可忽视。

下面主要以PS2接口在编码键盘的应用为例进行实验。

键盘的编码有“通码”和“段码”之分。可以这样解释，“通码”是某按键

“按下事件”，“段码”是某按键的“释放事件”。假如，按下“W”键，就会

输出“0x1d”的“通码”。释放“W”键，就会输出“0xF0 0x1d”的“段码”。

限于篇幅，编码方式不再列出，读者可以在网上搜索。

下图2-15-3显示组成PS2接口的各个模块：

ps2_clk_in h2l_sig ps2_data_out

ps2_data_in ps2_done_sig

图2-15-3 PS2模块化设计

detect_module是电平检测模块，为了检测PS2时钟信号（ps2_clk_in）的“下
