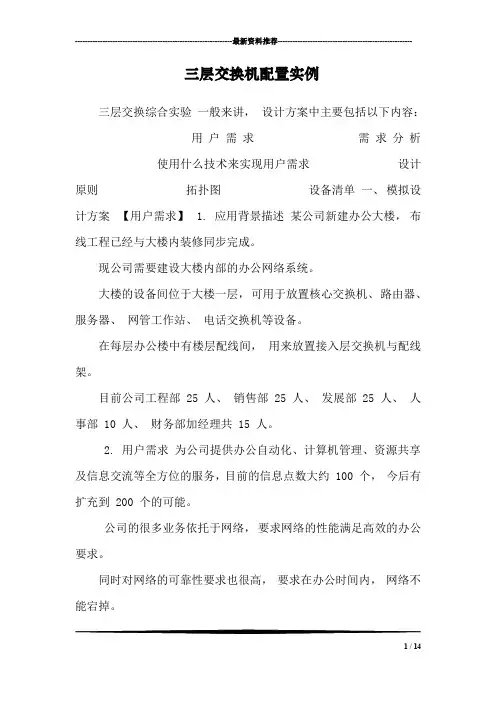

三层交换机配置实例
三层交换综合实验 一般来讲，
设计方案中主要包括以下内容：
用户需求 需求分析
使用什么技术来实现用户需求 设计原则 拓扑图 设备清单 一、 模拟设计方案 【用户需求】 1. 应用背景描述 某公司新建办公大楼， 布线工程已经与大楼内装修同步完成。
现公司需要建设大楼内部的办公网络系统。
大楼的设备间位于大楼一层， 可用于放置核心交换机、 路由器、
服务器、 网管工作站、 电话交换机等设备。
在每层办公楼中有楼层配线间， 用来放置接入层交换机与配线架。
目前公司工程部 25 人、 销售部 25人、 发展部 25 人、 人事部 10 人、 财务部加经理共 15 人。
2. 用户需求 为公司提供办公自动化、计算机管理、资源共享及信息交流等全方位的服务，目前的信息点数大约 100 个， 今后有扩充到 200 个的可能。
公司的很多业务依托于网络， 要求网络的性能满足高效的办公要求。
同时对网络的可靠性要求也很高， 要求在办公时间内， 网络不能宕掉。 因此， 在网络设计过程中， 要充分考虑到网络设备的可靠性。
同时， 无论是网络设备还是网络线路， 都应该考虑冗余备份。
不能因为单点故障， 而导致整个网络的瘫痪， 影响公司业务的正常进行。
公司需要通过专线连接外部网络。
【需求分析】 为了实现网络的高速、 高性能、 高可靠性还有冗余备份功能， 主要用于双核心拓扑结构的网络中。
本实验采用双核心拓扑结构， 将三层交换技术和 VTP、 STP、

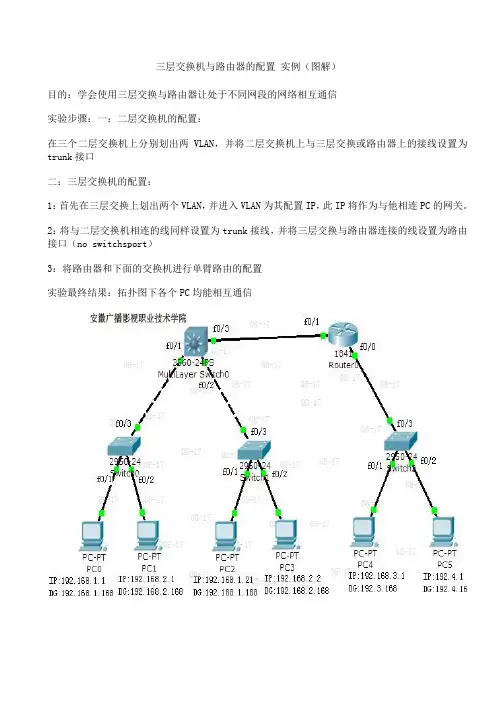

三层交换机与路由器的配置 实例（图解）
目的：学会使用三层交换与路由器让处于不同网段的网络相互通信
实验步骤：一：二层交换机的配置：
在三个二层交换机上分别划出两VLAN，并将二层交换机上与三层交换或路由器上的接线设置为trunk接口
二：三层交换机的配置：
1：首先在三层交换上划出两个VLAN，并进入VLAN为其配置IP，此IP将作为与他相连PC的网关。
2：将与二层交换机相连的线同样设置为trunk接线，并将三层交换与路由器连接的线设置为路由接口（no switchsport）
3：将路由器和下面的交换机进行单臂路由的配置
实验最终结果：拓扑图下各个PC均能相互通信
交换机的配置命令：
SW 0:
Switch>
Switch>en
Switch#conf
Configuring from terminal, memory, or network [terminal]?
Enter configuration commands, one per line. End with CNTL/Z.
Switch(config)#vlan 2
Switch(config-vlan)#exit
Switch(config)#int f0/2
Switch(config-if)#switchport access vlan 2
Switch(config-if)#no shut
Switch(config-if)#int f0/3
Switch(config-if)#switchport mode trunk
%LINEPROTO-5-UPDOWN: Line protocol on Interface FastEthernet0/3, changed state to down
%LINEPROTO-5-UPDOWN: Line protocol on Interface FastEthernet0/3, changed state to up

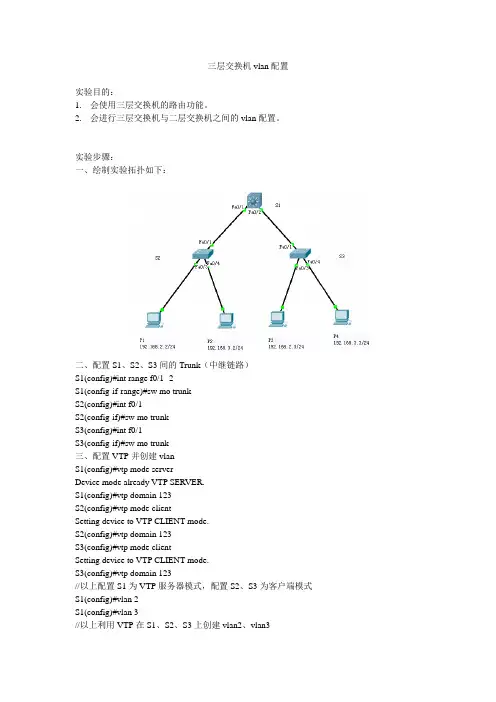

三层交换机vlan配置
实验目的：
1. 会使用三层交换机的路由功能。
2. 会进行三层交换机与二层交换机之间的vlan配置。
实验步骤：
一、绘制实验拓扑如下：
二、配置S1、S2、S3间的Trunk（中继链路）
S1(config)#int range f0/1 -2
S1(config-if-range)#sw mo trunk
S2(config)#int f0/1
S2(config-if)#sw mo trunk
S3(config)#int f0/1
S3(config-if)#sw mo trunk
三、配置VTP并创建vlan
S1(config)#vtp mode server
Device mode already VTP SERVER.
S1(config)#vtp domain 123
S2(config)#vtp mode client
Setting device to VTP CLIENT mode.
S2(config)#vtp domain 123
S3(config)#vtp mode client
Setting device to VTP CLIENT mode.
S3(config)#vtp domain 123
//以上配置S1为VTP服务器模式，配置S2、S3为客户端模式
S1(config)#vlan 2
S1(config)#vlan 3
//以上利用VTP在S1、S2、S3上创建vlan2、vlan3
四、配置三层交换机S1的路由功能下的vlan
S1(config)#ip routing //打开三层交换机的路由功能
S1(config)#int vlan 2
S1(config-if)#ip add 192.168.2.1 255.255.255.0
S1(config-if)#no shut //启用vlan2
三层交换机配置
所谓典型局域网就是指由一台具备三层交换功能的核心交换机接几台分支交换机（不一定具备三层交换能力）。我们假设核心交换机名称为：com；分支交换机分别为：par1、par2、par3，分别通过port 1的光线模块与核心交换机相连；并且假设vlan名称分别为counter、market、managing……
需要做的工作：
A、设置vtp domain（核心、分支交换机上都设置）
B、配置中继（核心、分支交换机上都设置）
C、创建vlan（在server上设置）
D、将交换机端口划入vlan
E、配置三层交换并并启用路由功能
A、设置vtp domain。 vtp domain 称为管理域。
交换vtp更新信息的所有交换机必须配置为相同的管理域。如果所有的交换机都以中继线相连，那么只要在核心交换机上设置一个管理域，网络上所有的交换机都加入该域，这样管理域里所有的交换机就能够了解彼此的vlan列表。
com#vlan database 进入vlan配置模式
com(vlan)#vtp domain com 设置vtp管理域名称 com
com(vlan)#vtp server 设置交换机为服务器模式
par1#vlan database 进入vlan配置模式
par1(vlan)#vtp domain com 设置vtp管理域名称com
par1(vlan)#vtp client 设置交换机为客户端模式
par2#vlan database 进入vlan配置模式
par2(vlan)#vtp domain com 设置vtp管理域名称com
par2(vlan)#vtp client 设置交换机为客户端模式
par3#vlan database 进入vlan配置模式
par3(vlan)#vtp domain com 设置vtp管理域名称com
