电能表结构和原理

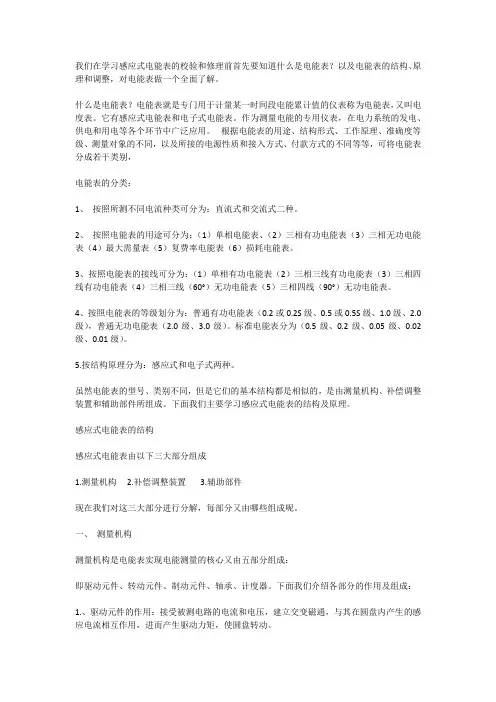

我们在学习感应式电能表的校验和修理前首先要知道什么是电能表？以及电能表的结构、原理和调整，对电能表做一个全面了解。

什么是电能表？电能表就是专门用于计量某一时间段电能累计值的仪表称为电能表，又叫电度表。它有感应式电能表和电子式电能表。作为测量电能的专用仪表，在电力系统的发电、供电和用电等各个环节中广泛应用。 根据电能表的用途、结构形式、工作原理、准确度等级、测量对象的不同，以及所接的电源性质和接入方式、付款方式的不同等等，可将电能表分成若干类别，

电能表的分类：

1、按照所测不同电流种类可分为：直流式和交流式二种。

2、按照电能表的用途可分为：（1）单相电能表、（2）三相有功电能表（3）三相无功电能表（4）最大需量表（5）复费率电能表（6）损耗电能表。

3、按照电能表的接线可分为：（1）单相有功电能表（2）三相三线有功电能表（3）三相四线有功电能表（4）三相三线（60°）无功电能表（5）三相四线（90°）无功电能表。

4、按照电能表的等级划分为：普通有功电能表（0.2或0.2S级、0.5或0.5S级、1.0级、2.0级），普通无功电能表（2.0级、3.0级）。标准电能表分为（0.5级、0.2级、0.05级、0.02级、0.01级）。

5.按结构原理分为：感应式和电子式两种。

虽然电能表的型号、类别不同，但是它们的基本结构都是相似的，是由测量机构、补偿调整装置和辅助部件所组成。下面我们主要学习感应式电能表的结构及原理。

感应式电能表的结构

感应式电能表由以下三大部分组成

1.测量机构 2.补偿调整装置 3.辅助部件

现在我们对这三大部分进行分解，每部分又由哪些组成呢。

一、测量机构

测量机构是电能表实现电能测量的核心又由五部分组成：

即驱动元件、转动元件、制动元件、轴承、计度器。下面我们介绍各部分的作用及组成：

1.、驱动元件的作用：接受被测电路的电流和电压，建立交变磁通，与其在圆盘内产生的感应电流相互作用，进而产生驱动力矩，使圆盘转动。

电能表知识点总结

电能表，又称电表，是用来测量电气能量消耗的仪表。在现代社会中，电能表被广泛应用于工业、商业和居民用电等领域，用于计量电能的消耗和收费。电能表技术的发展与电力行业的发展密切相关，随着科技的进步，电能表的功能和性能也得到了不断的提升。本文将介绍电能表的基本原理、分类、结构、工作原理、精度等知识点，以帮助读者了解电能表的基本知识。

一、电能表的基本原理

电能表是通过测量电流和电压的大小来计算电能的消耗。在电能表中，电流和电压信号经过一系列的处理和变换，最终转换为可以显示和记录的电能消耗值。电能表的基本原理可以分为两个部分：电流测量和电压测量。

1. 电流测量原理

电流测量是电能表中的一个重要部分，其原理是通过电流互感器或者电流互感器来测量电路中的电流大小。电流互感器是一种变压器，可以将高压电流转换为低压电流，并提供给电能表进行测量。通过电流测量，可以得到电路中的电流值，从而计算出电能的消耗。

2. 电压测量原理

电压测量是电能表中的另一个重要部分，其原理是通过电压变压器来测量电路中的电压大小。电压变压器是一种变压器，可以将高压电压转换为低压电压，并提供给电能表进行测量。通过电压测量，可以得到电路中的电压值，从而计算出电能的消耗。

二、电能表的分类

根据电能表的使用方式和计量对象的不同，电能表可以分为多种类型。常见的电能表主要有静止式电能表、多功能电能表和电子式电能表等。以下是对这几种电能表的简要介绍：

1. 静止式电能表

静止式电能表，也称为机械式电能表，是一种使用机械结构进行计量的电能表。它使用机械装置来测量电流和电压，通过传统的机械式表盘来显示电能消耗值。静止式电能表的优点是结构简单、成本低廉，但缺点是精度低、维护困难。

2. 多功能电能表

多功能电能表是一种具有多种功能的电能表，可以同时测量、记录和分析电流、电压、功率因素、功率等参数。它可以提供更丰富的数据信息，适合于工业和商业用电场景。多功能电能表的优点是功能丰富、精度高，但缺点是价格较高。

浅谈感应式电能表与全电子式电能表结构原理及优缺点 肖兴发

摘要：二十世纪八十年代，感应式电能表作为一种传统的电能表,在电能计量工作中发挥了极大的作用。随着电力逐步走向市场,用电营销对电能计量工作提出了更高的要求,电能计量表要承担的功能也越来越多,如在电力系统中,为引导用户更为效、合理、均衡地利用电能,避免尖峰负荷的出现,提高系统的负荷率, 达到电网经济运行的目的,需要对用户实行分时计量;又如为对电能计量装置进行在线监测、远方遥控,需要对电能表进行远方通信等。同时,随着社会的发展,交易的电量越来越大,供、用双方对自身的权益也越来越关心,这就对电能计量表计的准确度等级提出了越来越高的要求，普通感应式电能表受其结构和原理上的制约,如要进一步提高其准确度和拓展功能已很困难。此时,微电子技术和单片机应用技术的发展和普及,为电能表多功能高精度的实现创造了有利条件,正是在这种背景和条件下,电子式电能表得以出现并得到了飞速发展。

关键词：感应式电能表；全电子式电能表；工作原理；优缺点

随着时代的发展及科技的日新月异,电能计量从传统型的感应式电能表逐步转变为全电子式电能表进行计量。作为一名电能计量技术人员也应与时俱进，在熟悉传统型感应式电能表的基础上，学习各种新型电能表的工作原理及其校验技术。

一、感应式电表工作原理与基本结构

(一)、感应式电表工作原理

感应式电能表有很多种类,但它们的基本结构大同小异,一般都由驱动元件、转动元件、制动元件、调整装置、基架、轴承、计度器、铭牌、端钮盒、表壳等构成。

当电能表接入交流电路后,电压线圈的两端加上线路电压,电流线圈通过负载电流，这时电压线圈中通过电流在电压铁芯中产生了电压工作磁通;电流通过电流线圈时在电流铁芯中产生了电流工作磁通穿过圆盘时,分别在圆盘上感应出滞后于它们90度的感应的电动势分别在圆盘上关生涡流，由于电压工作磁通和电流工作磁通产生的涡流、电流工作磁通和电压工作磁通产生的涡流在空间上不相重合,而且在时间上存在着相位差,根据电磁学原理,它们分别为一对在时间上有相位差,且在空间相对位置不同的电流和磁通,因此都会产生力 的作用。这个力在圆盘上产生转动力矩,使电能表的圆盘按一个方向不停地转动。

电子式电能表工作原理与基本结构

1、电子式电能表按其工作原理的不同，可分为 模拟乘法器 型电子式电能表和 数字乘法器

型电子式电能表。

2、一般来说，电子式电能表由六个部分组成： 电源单元 、电能测量单元 、 中央处理单元(单片机) 、 显示单元 、 输出单元 、 通信单元 。

3、正常供电时，电子式电能表的工作电源通常有三种实现方式： 工频电源(即变压器降压) 、

阻容电源(电阻和电容降压) 、 开关电源 。

4、电子式电能表的显示单元主要分为 LED数码管 和 LCD液晶显示器 两种，后者功耗低，并支持汉字显示。

5、电子式电能表的关键部分是(C)。

A)工作电源 B)显示器 C)电能测量单元 D)单片机

※乘法器是电能测量单元的核心组成部分，分为模拟乘法器(热电转换型、霍尔效应型、时分割型)、数字乘法器(A/D型)。

6、时分割乘法器是许多电子式电能表的关键部分，它通常由 三角波发生器 、 比较器 、 调制器 、 滤波器 四个部分组成。

7、若某电子式电能表的启动电流是0.01Ib，过载电流是6Ib，则A/D型的电能表要求A/D转换器的位数可以是(A)。

A)10 B)9 C)11 D)8

※A/D的位数取决于Imax和Imin的比值，6÷0.01=600，而29＜600＜210，即要求A/D的位数至少是10位。

8、U/F(电压/频率)转换器组成的电能测量单元，其作用是 产生正比于有功功率的电能脉冲 。

9、采用电阻网络作为电能表的电压采样器的最大特点是 线性好和成本低 ，缺点是 无法实现电气隔离 。采用电压互感器的最大优点是 可实现初级和次级的电气隔离 ，并可提高 电能表的抗干扰能力 ，缺点是 成本高 。

10、试简单描述检定无源脉冲电能表误差。

答：通常在脉冲正端施加一个VDD=＋5～12V的直流电源，有的现场校验仪或电能表检定装置具有这一电源，中间串联R=5～10Ω的电阻，再输入给检定脉冲回路。
