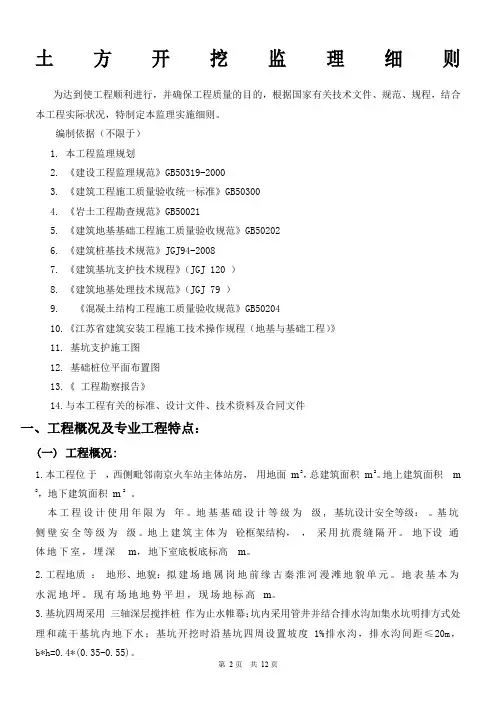

土方开挖监理实施细则

第 2页 共 12页 土方开挖监理细则

为达到使工程顺利进行，并确保工程质量的目的，根据国家有关技术文件、规范、规程，结合本工程实际状况，特制定本监理实施细则。

编制依据（不限于）

1. 本工程监理规划

2. 《建设工程监理规范》GB50319-2000

3. 《建筑工程施工质量验收统一标准》GB50300

4. 《岩土工程勘查规范》GB50021

5. 《建筑地基基础工程施工质量验收规范》GB50202

6. 《建筑桩基技术规范》JGJ94-2008

7. 《建筑基坑支护技术规程》（JGJ 120 ）

8. 《建筑地基处理技术规范》（JGJ 79 ）

9. 《混凝土结构工程施工质量验收规范》GB50204

10.《江苏省建筑安装工程施工技术操作规程（地基与基础工程）》

11. 基坑支护施工图

12. 基础桩位平面布置图

13.《 工程勘察报告》

14.与本工程有关的标准、设计文件、技术资料及合同文件

一、工程概况及专业工程特点：

(一) 工程概况:

1.本工程位于 ，西侧毗邻南京火车站主体站房， 用地面 m 2，总建筑面积 m 2。地上建筑面积 m

2，地下建筑面积 m 2 。

本工程设计使用年限为 年。地基基础设计等级为 级, 基坑设计安全等级： 。基坑侧壁安全等级为 级。地上建筑主体为 砼框架结构， ， 采用抗震缝隔开。 地下设 通体地下室，埋深 m，地下室底板底标高 m。

2.工程地质 ： 地形、地貌：拟建场地属岗地前缘古秦淮河漫滩地貌单元。地表基本为水泥地坪。现有场地地势平坦，现场地标高 m。

3.基坑四周采用 三轴深层搅拌桩 作为止水帷幕；坑内采用管井并结合排水沟加集水坑明排方式处理和疏干基坑内地下水；基坑开挖时沿基坑四周设置坡度1%排水沟，排水沟间距≤20m，b*h=0.4*(0.35-0.55)。 第 3页 共 12页 管井降水井Φ800mm，下入Φ360/300水泥井管，孔内填入1-5mm绿豆砂。

（二）专业工程特点：本工程特有的设计、功能，决定了基坑为大型深基坑：基坑开挖到坑底标高 ，不包括电梯井、集水坑处局部加深基坑长度约 m，宽度约 m，基坑面积约为 m2，开挖难度大。周围建筑物多，基坑北面 。工期紧：土方外运安排两个出土口。在土方开挖过程中还需腾出时间和空间给基坑支撑系统。该支撑体系首层、二层为钢筋混凝土结构和钢立柱相结合，由于混凝土的强度必须有一定的时间才能达到，减少了土方开挖的工期。

交叉施工：安装的地源热泵管预埋、土方开挖外运、土建施工、钢筋砼支撑等多种交叉作业将成为本工程的又一大特点。随着土建施工队伍的进场，必然造成本工程的现场管理难点，要使工序的衔接紧密，减少不必要的时间损失。

二、监理工作流程：

三、监理工作控制目标及控制要点：

(一）监理工作控制目标：

监理工作控制目标要求基坑在地下室施工期间处于绝对安全状态，各种支护要起作用。基坑边的临舍和材料堆场，它们和基坑相互之间的影响要在监理掌握之中。一旦发现坍塌的先兆，要在最短时间内，组织人力，采取预定的方案进行抢险。土方开挖控制目标值见表一（工程质量检验标准）。

表一 土方开挖工程质量检验标准(mm)

项 序 项目 允许偏差或允许值

检验方法 校基

基坑

基槽 挖方场地平整

管沟 地(路)

面基层 人工 机械

主

控

项

目 1 标高 －50 ±30 ±50 －50 －50 水准仪

2 长度、宽度

(由设计中心线向两边量) ＋200

－50 ＋300

－100 ＋500

－150 ＋l00 － 经纬仪，用钢尺量

3 边坡 设计要求 观察或用坡度尺检查

一

般

项

目 1 表面平整度 20 20 50 20 20 用2m靠尺和楔形塞尺检查

2 基底土性 设计要求 观察或土样分析

注：地(路)面基层的偏差只适用于直接在挖、填方上做地(路)面的基层。

（二）土方工程的控制要点： NO

YES

监理同意浇筑混凝土垫层 监理同意砌筑排水沟 基坑降水、土方开挖

施工单位自检合格后,以书面形式报监理验收

监理验收基底标高、尺寸和基坑支护

是否合格？ 返

工

处

理 第 4页 共 12页 建筑深基坑工程土方开挖前应对质量控制资料等土方开挖条件进行验收；基坑开挖到设计标高时，应对建筑深基坑工程进行中间验收。主要控制要点有：

1. 土方开挖前，建设单位应委托具有相应资质的检测单位对深基坑工程的结构体系和止水帷幕适时进行质量检测；检测的部位应当具有代表性，并达到一定的数量。质量检测的具体实施依照本市监督抽检的有关规定执行。

2. 土方开挖前，施工单位应组织专家对土方开挖专项施工方案进行论证，并取得基坑支护设计单位和相关主管单位的认可后方可实施。

3. 施工前应通知设计单位进行技术交底。

4. 搅拌桩、钻孔灌注桩支护结构达到设计强度后，方可进行土方开挖。必须在现浇砼圈梁及支撑养护28后且混凝土强度达到设计强度，才能开挖支撑以下的土方。

5. 基坑开挖前应提前两周进行降水，确保基坑开挖面无明水。降水工作应与开挖施工密切配合，根据开挖的顺序、开挖的进度等情况及时调整降水井的运行数量。降水的设备(主要是潜水泵)要做好施工前调试工作，确保在降水时，运转正常。降水运行开始阶段是降水工程的关键，尽可能提前抽水，使土体排水固结。在降水运行阶段经常检查泵的工作状态，发现不正常及时调整并修复，无法修复的立即更换。

6. 降水单位在基坑开挖期间应每天测报抽水量及坑内地下水位。每日观测水位的变化，如发现水位变化＞500mm/d的迹象，应及时通知业主和设计单位，分析原因，查找渗漏点。整个基坑内降水井内水位必须位于坑底下1.0m。

土方开挖过程中，应加强基坑明排水工作，集水坑的周围应略低于其它地方，水位要求在施工面以下50cm。

7. 在土方开挖和基础施工过程中，要对基坑、四周环境如管线、道路等设施进行变形监测。基坑外地下水位的变化、基础外土体沉降变形必须进行监测。要及时根据监测数据调整施工方案，应强调科学和信息化施工。应设专人定时检查基坑稳定情况，发现问题及时与设计人员联系及时处理。

8. 土方开挖应按照分层、对称、均匀开挖、先撑后挖的原则开挖，严禁一挖到底，尤其是沿支护桩内侧应分层分段开挖，挖一块，支撑与围檩施工立即跟上，并将挖土段支撑施工完毕，避免整个基坑（支护）向一个方向位移。

9. 所有分层、台阶式开挖的断面（放坡），都应保留一定的坡度，防止土体坍方或侧压力第 5页 共 12页 过大（土层流塑）挤偏工程桩、立柱、支撑，尤其是水平支撑两侧的土方应同时开挖（支撑不宜承受水平方向的侧压力），防止支撑变形、断裂。

10. 土方开挖期间，应按设计要求充分考虑时空效应规律：遵循分区、分块、对称、平衡的原则，根据基坑形状合理分块、分段，每一层的挖土深度最大不得超过3m，在上一层土方挖完后间隔不少于5天方可开挖下层土方，同时分段处上下二层土需放坡留土台，坡度不陡于1：3。

11. 土层分区开挖时，支撑应随开挖进度采用开槽分区安装，但一个区段内的支撑应形成整体。同时应保证支撑段支撑结构先撑后挖，开槽开挖至支撑底标高后及时架设支撑，减少基坑开挖期间无支撑暴露时间、宽度和深度。架设支撑时，土方开挖不得超过支撑底50cm。

12. 土方开挖过程中，严禁机械碰撞工程桩、支护桩、支撑立柱、支撑、降水井，遇有支撑立柱、桩顶较高的工程桩、降水井，应先将四周挖空。自卸汽车严禁随意在支撑上行驶，挖机在支撑区翻（挖）土时，支撑上必须覆土不少于1.2米，且挖机下垫路基箱（箱底垫草袋等软质材料）并停放平稳。

13. 由于该工程挖深较深，有可能出现部分桩桩头超灌现象，土方须采用小型挖机配合的方式进行开挖，故土方开挖过程中，遇有桩头露出土面应及时破除。

14. 土方开挖期间，基坑四周及支撑严禁大量堆土和堆载，不得在桩墙顶部压顶板上碾压。挖出的土方应及时外运，严禁堆在2倍基坑深度附近。

15. 土方开挖过程中，由于机械进出口通道均位于坑边，应铺设路基箱扩散压力，或设置配筋砼面层，不得在桩墙顶部压顶板上碾压。在坑下翻土的挖机应视土质情况，确定是否铺设路基箱或钢板垫板，尽量减少机械行走时对支护体系、工程桩的影响。

16. 坑底标高时必须严格控制标高，机械挖土要留下30～50cm厚的土让人工清理，严禁超挖。地下室基坑土方的开挖如在短期内不能完成底板的施工，基坑土不要挖到位，可留1m左右厚的土不挖。或坑底予留20cm土方由人工清理开挖。

17. 人工清理（开挖）坑底时，应提前告知建设单位，及时通知设计、勘察等单位到现场。根据岩土勘察报告，检查基底土质条件是否符合设计要求，基底土性由设计、勘察等单位最终确定。

18. 开挖到位且土性验收合格后满堂做砼垫层，基坑内深坑（坑中坑）开挖必须等垫层砼强度达到设计要求后方可进行，基础地梁、桩基承台、集水坑及电梯井应逐个开挖、砖砌外模护壁，不得大面积开挖。应由人工局部掏挖，坑中坑按边坡（边线）开挖，严禁超挖。 第 6页 共 12页 19. 在底板施工前，坑底排水沟应能起排水作用，在底板施工时，水位必须降到基底标高以下0.5m，否则会严重扰动基底土层。在基础施工的全过程中，基坑顶设立的截水沟，要能有效地阻止坡顶的水流入基坑或造成边坡的不稳定。

20. 土方回填在地下室外墙外表面做好防水处理，验收合格后进行。填土应对称、均匀进行，每一层填土不超过25cm，并夯实。填土采用原基坑挖出的粘土，其含水量不能太低，以免产生弹簧土。

21. 边坡的坡度要严格控制，要求测量准确。测量人员要熟悉图纸，要充分考虑到底板外侧的工作面和排水沟的位置。挖机削坡时，要求土建人员在旁指挥。监理对这道工序要特别关注。

四、监理工作方法和措施：

（一）监理工作方法

土方开挖的顺序、方法必须与设计工况相一致；要做到开槽支撑、先撑后挖、分层开挖、严禁超挖；每层支撑封闭后并达到设计强度要求后才能挖支撑下土方；最底层土方开挖要与土建单位密切配合，分块挖土，分块施工砼垫层；土方开挖对称进行。钢筋砼支撑先做角撑，再做对撑，土方分块开挖顺序同支撑施工协调一致。

1、在基坑四周设观察井，每天记录地下水位变化情况。在基坑四周围设置基准线，并在基坑外设置后视点，土方开挖中要每天观测基准线位移情况。基坑四边道路上设置沉降观测点，通过远离基坑的水准点测定各观察点的沉降情况。

监理应指定专人与基坑监测单位一起参加测量工作，如测试数据超过预警值时应报警，具体情况如下：

1.0、地下管线沉降与水平位移大于2mm/d时；

1.1、支护桩桩顶最大位移大于2mm/d，或累计大于24mm时；

1.2、围护墙桩体最大位移大于2mm/d，或累计大于40mm时；

1.3、地面最大沉降大于2mm/d，或累计大于24mm时；

1.4、立柱沉降位移大于0.5mm/d，或累计大于8mm时；

1.5、一层、二层支撑轴力分别大于3136、4312KN时；

1.6、坑外地下水水位变化量大于600mm/3d时；
