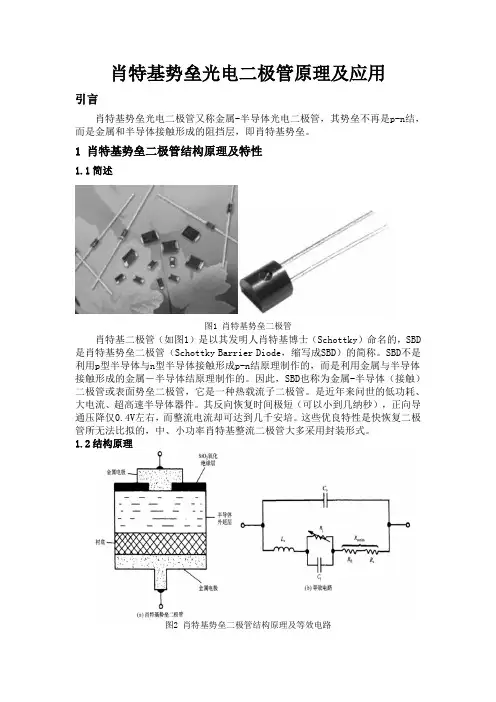

肖特基势垒光电二极管原理及应用
引言
肖特基势垒光电二极管又称金属-半导体光电二极管，其势垒不再是p-n结，而是金属和半导体接触形成的阻挡层，即肖特基势垒。
1 肖特基势垒二极管结构原理及特性
1.1 简述
图1 肖特基势垒二极管
肖特基二极管（如图1）是以其发明人肖特基博士（Schottky）命名的，SBD是肖特基势垒二极管（Schottky Barrier Diode，缩写成SBD）的简称。SBD不是利用p型半导体与n型半导体接触形成p-n结原理制作的，而是利用金属与半导体接触形成的金属－半导体结原理制作的。因此，SBD也称为金属-半导体（接触）二极管或表面势垒二极管，它是一种热载流子二极管。是近年来问世的低功耗、大电流、超高速半导体器件。其反向恢复时间极短（可以小到几纳秒），正向导通压降仅0.4V左右，而整流电流却可达到几千安培。这些优良特性是快恢复二极管所无法比拟的，中、小功率肖特基整流二极管大多采用封装形式。
1.2 结构原理
图2 肖特基势垒二极管结构原理及等效电路 肖特基势垒二极管（也叫热载子二极管）在机械构造上与点接触二极管很相似，但它比点接触二极管要耐用，而且功率也更大。图2（a）给出了肖特基势垒二极管的基本构造。图2（b）是其等效电路。这种形式的电路是威廉姆·肖特基（William Schottky）在1938年研究多数载流子的整流现象时提出的。
肖特基二极管是贵金属（金、银、铝、铂等） A为正极，以N型半导体B为负极，利用二者接触面上形成的势垒具有整流特性而制成的金属-半导体器件。因为N型半导体中存在着大量的电子，贵金属中仅有极少量的自由电子，所以电子便从浓度高的B中向浓度低的A中扩散。显然，金属A中没有空穴，也就不存在空穴自A向B的扩散运动。随着电子不断从B扩散到A，B表面电子浓度逐渐降低，表面电中性被破坏，于是就形成势垒，其电场方向为B→A。但在该电场作用之下，A中的电子也会产生从A→B的漂移运动，从而削弱了由于扩散运动而形成的电场。当建立起一定宽度的空间电荷区后，电场引起的电子漂移运动和由于浓度不同引起的电子扩散运动达到相对的平衡，这时便形成了肖特基势垒。
光电二极管阵列电路
光电二极管阵列电路是一种常用于电子设备中的电路，其作用是将光信号转化为电信号。本文将从以下几个方面介绍光电二极管阵列电路的相关知识。
一、光电二极管的基本原理
光电二极管是一种能够将光信号转换为电信号的设备，其基本原理是利用半导体材料的光敏效应来进行光电转换。当光线照射到光电二极管上时，其内部的半导体材料会产生电荷，从而产生电流。
二、光电二极管阵列电路的组成
光电二极管阵列电路由多个光电二极管通过各自的输出端与集中式输出器相连，形成一个并联的电路，一般而言，光电二极管的阵列电路中需要包含对光信号的放大电路、滤波电路、开关电路等。
三、光电二极管阵列电路的应用领域
光电二极管阵列电路广泛应用于数据通信与图像传输等领域，例如数码相机、光电测量系统、扫描仪等。
四、光电二极管阵列电路的优点和缺点
光电二极管阵列电路具有响应速度快、精度高、频段宽等优点，但其阵列性质会导致系统对外界环境抗干扰性能不佳、价格高等缺点。
五、光电二极管阵列电路的发展趋势
随着科技的不断进步，光电二极管阵列电路在未来的发展中将继续向着小型化、集成化的方向发展，同时在滤波、增强信噪比、提高灵敏度等方面也将有所创新。
综上所述，光电二极管阵列电路作为一种重要的电路组成元件，在现代电子设备中发挥着重要的作用。了解其基本原理和应用领域，以及其优缺点和发展趋势，有助于我们更好地应用它们。

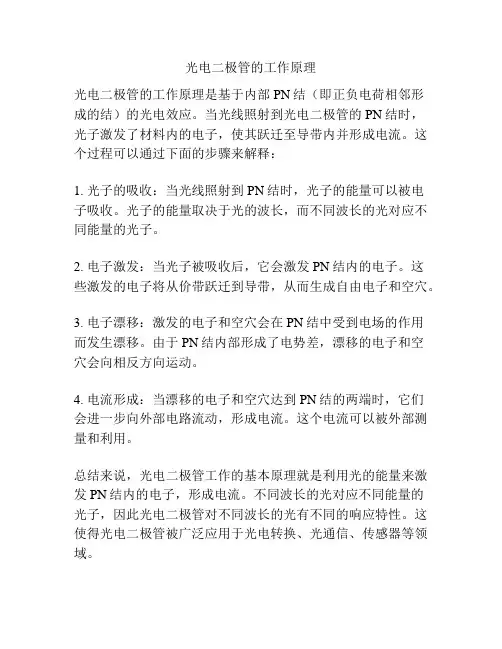

光电二极管的工作原理
光电二极管的工作原理是基于内部PN结（即正负电荷相邻形成的结）的光电效应。当光线照射到光电二极管的PN结时，光子激发了材料内的电子，使其跃迁至导带内并形成电流。这个过程可以通过下面的步骤来解释：
1. 光子的吸收：当光线照射到PN结时，光子的能量可以被电子吸收。光子的能量取决于光的波长，而不同波长的光对应不同能量的光子。
2. 电子激发：当光子被吸收后，它会激发PN结内的电子。这些激发的电子将从价带跃迁到导带，从而生成自由电子和空穴。
3. 电子漂移：激发的电子和空穴会在PN结中受到电场的作用而发生漂移。由于PN结内部形成了电势差，漂移的电子和空穴会向相反方向运动。
4. 电流形成：当漂移的电子和空穴达到PN结的两端时，它们会进一步向外部电路流动，形成电流。这个电流可以被外部测量和利用。
总结来说，光电二极管工作的基本原理就是利用光的能量来激发PN结内的电子，形成电流。不同波长的光对应不同能量的光子，因此光电二极管对不同波长的光有不同的响应特性。这使得光电二极管被广泛应用于光电转换、光通信、传感器等领域。

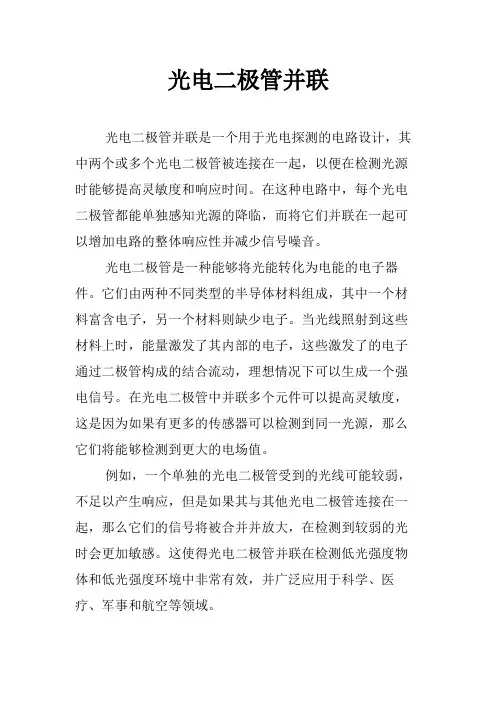

光电二极管并联
光电二极管并联是一个用于光电探测的电路设计，其中两个或多个光电二极管被连接在一起，以便在检测光源时能够提高灵敏度和响应时间。在这种电路中，每个光电二极管都能单独感知光源的降临，而将它们并联在一起可以增加电路的整体响应性并减少信号噪音。
光电二极管是一种能够将光能转化为电能的电子器件。它们由两种不同类型的半导体材料组成，其中一个材料富含电子，另一个材料则缺少电子。当光线照射到这些材料上时，能量激发了其内部的电子，这些激发了的电子通过二极管构成的结合流动，理想情况下可以生成一个强电信号。在光电二极管中并联多个元件可以提高灵敏度，这是因为如果有更多的传感器可以检测到同一光源，那么它们将能够检测到更大的电场值。
例如，一个单独的光电二极管受到的光线可能较弱，不足以产生响应，但是如果其与其他光电二极管连接在一起，那么它们的信号将被合并并放大，在检测到较弱的光时会更加敏感。这使得光电二极管并联在检测低光强度物体和低光强度环境中非常有效，并广泛应用于科学、医疗、军事和航空等领域。 另外，将光电二极管并联在一起也可以提高响应时间。每个光电二极管都有一个响应延迟时间，这是指从光源照射到其内的电子流动所需的时间。但是，使用并联电路时，如果任意一台设备检测到光源，将会立刻触发整个电路的响应，从而减少了每个光电二极管响应所需的时间。这使得光电二极管并联在需要快速响应的应用中非常重要，例如安全系统和医疗设备等。
当设计光电二极管并联电路时，需要注意一些关键问题，以确保其能够正常工作和优化性能。例如，必须确保所有光电二极管连接在一起的位置非常接近，这可以减少连接导线的长度并提高能量传输效率。此外，还要确保各个光电二极管之间存在电流平衡，这可以通过调整并联电路中细节或使用限流测试来实现。
总之，光电二极管并联是一种可靠和高效的光电探测电路设计，它可以提高电路的灵敏度和响应时间，以便有效检测低光强度物体和环境。在设计该电路时，应注意一些关键问题，以确保其正常工作并优化电路性能。
