本合同段桥梁结构物较多，其中大、中桥共11座，小桥2座。

4.5.1、钻孔灌注桩施工

我标段共有桥梁钻孔灌注桩112根，桩径有φ180cm、φ150cm、φ120cm。

4.5.1.1、桩基护筒的制作与埋设

钢护筒采用8mm厚A3钢板卷制而成，委托专业厂家加工，用汽车运至工地。钢护筒的沉放采用人工挖埋，施工前先测量定出桩位，再放出钢护筒边线，然后进行人工挖孔，达标高后放入钢护筒、测量定位，钢护筒与孔壁之间空隙回填粘土压实，钢护筒偏位应不大于5cm，垂直度误差小于0.5%。

4.5.1.2、成孔施工

泥浆循环系统：本合同段桩基础施工部分使用优质膨润土泥浆护壁，以保证施工安全和质量。施工过程中，泥桨循环采用在墩位附近开挖泥浆池，泥浆池考虑各墩桩基共用，就近布置，保证总容量在30m3以上并配备储浆池进行泥浆的储存。泥浆循环采用正循环工艺，为保护施工环境严禁把泥浆及废渣直接排入河道，由运输车运往指定的弃土区排放。

钻（冲）孔：钻（冲）机就位后，进行桩位校核，保证就位准确。造浆完毕后低速开钻，待整个钻头进入土层后进入正常钻进。当回旋钻机钻进至底部砂岩层后考虑移位改用冲击钻机冲孔，当覆盖层较薄时采用冲孔的方法。整个成孔过程中分班连续作业，专人负责做好记录并检查孔内泥浆和岩样情况。

终孔验收、清孔：钻孔完成后，经测量检验达到设计标高并经监理工程师确认基底岩样后，立即进行清孔。为确保桩基的承载力，在下钢筋笼前采用换浆清孔，清孔完成后，用伞形检孔器或圆筒检孔器械配合检查桩孔中心偏位，桩孔直径及桩孔垂直度，测定沉渣厚度不超过规范规定，报请监理工程师验收合格后，移开钻机准备钢筋笼下放。

4.5.1.3、钢筋的制作及下放

钢筋笼在现场分节加工。钢筋笼采用加劲筋成型法，加劲筋点焊在主筋内侧，制作时校正好加劲筋与主筋的垂直度，然后焊接牢固，布好螺旋筋并点焊于主筋上。在主筋上沿圆周方向均匀分布焊接4个以上保护层耳环。焊接加工要确保主筋在同一搭接区断面内接头不大于50%；主筋搭接采用焊接。接头长度、质量须满足规范要求。钢筋笼根据需要每隔2m在内箍内侧设置“△”或“米”字型内撑，以防止钢筋笼存放、转运、吊装时变形；每节钢筋笼的吊点位置还要设特别加强撑，以防止吊装时吊点处变形。

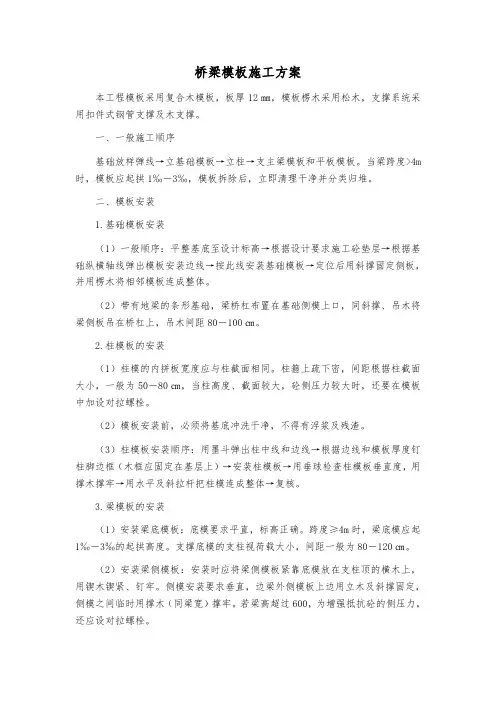

桥梁模板施工方案

本工程模板采用复合木模板，板厚12㎜，模板楞木采用松木，支撑系统采用扣件式钢管支撑及木支撑。

一、一般施工顺序

基础放样弹线→立基础模板→立柱→支主梁模板和平板模板。当梁跨度>4m时，模板应起拱1‰－3‰，模板拆除后，立即清理干净并分类归堆。

二、模板安装

1.基础模板安装

（1）一般顺序：平整基底至设计标高→根据设计要求施工砼垫层→根据基础纵横轴线弹出模板安装边线→按此线安装基础模板→定位后用斜撑固定侧板，并用楞木将相邻模板连成整体。

（2）带有地梁的条形基础，梁桥杠布置在基础侧模上口，同斜撑、吊木将梁侧板吊在桥杠上，吊木间距80－100㎝。

2.柱模板的安装

（1）柱模的内拼板宽度应与柱截面相同。柱箍上疏下密，间距根据柱截面大小，一般为50－80㎝，当柱高度、截面较大，砼侧压力较大时，还要在模板中加设对拉螺栓。

（2）模板安装前，必须将基底冲洗干净，不得有浮浆及残渣。

（3）柱模板安装顺序：用墨斗弹出柱中线和边线→根据边线和模板厚度钉柱脚边框（木框应固定在基层上）→安装柱模板→用垂球检查柱模板垂直度，用撑木撑牢→用水平及斜拉杆把柱模连成整体→复核。

3.梁模板的安装

（1）安装梁底模板：底模要求平直，标高正确。跨度≥4m时，梁底模应起1‰－3‰的起拱高度。支撑底模的支柱视荷载大小，间距一般为80－120㎝。

（2）安装梁侧模板：安装时应将梁侧模板紧靠底模放在支柱顶的横木上，用锲木锲紧、钉牢。侧模安装要求垂直，边梁外侧模板上边用立木及斜撑固定，侧模之间临时用撑木（同梁宽）撑牢。若梁高超过600，为增强抵抗砼的侧压力，还应设对拉螺栓。 4.现浇板模板的安装

（1）模板铺设前，应先在梁侧模外边钉立木及横档，在横档上安装楞木。楞木安装要水平，不平时在楞木两侧加木锲调平。

（2）楞木调平后即铺放平板模板。模板接缝应平直，接缝处采用粘胶带盖缝。楞木跨度大时，应在中间另加支柱，以避免受荷后挠度过大。

- 0 - 目 录

一、概述 ------------------------------------------------------------------------------------------------- 1

二、施工程序 ------------------------------------------------------------------------------------------- 1

三、施工安排 ------------------------------------------------------------------------------------------- 1

四、桩基础施工 ---------------------------------------------------------------------------------------- 2

4.1施工准备 ---------------------------------------------------------------------------------- 2

4.2施工要点 ---------------------------------------------------------------------------------- 2

五、承台施工 ------------------------------------------------------------------------------------------- 6

六、台帽及支座垫石施工 ---------------------------------------------------------------------------- 7

七、后张法空心板预制施工 ------------------------------------------------------------------------- 8

监理检测网

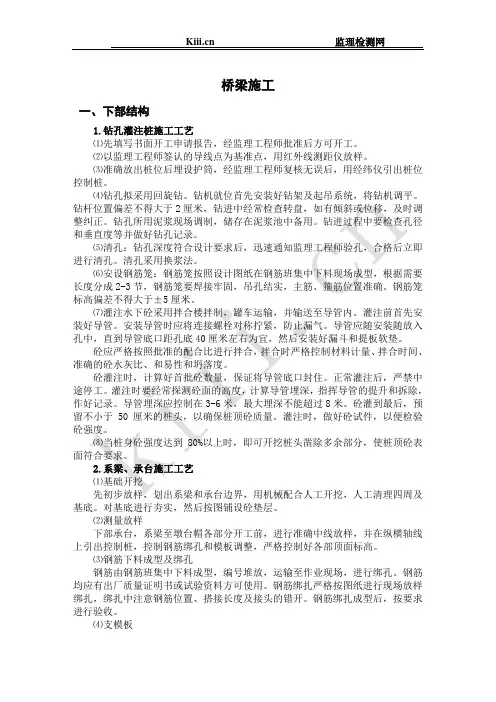

桥梁施工

一、下部结构

1.钻孔灌注桩施工工艺

⑪先填写书面开工申请报告，经监理工程师批准后方可开工。

⑫以监理工程师签认的导线点为基准点，用红外线测距仪放样。

⑬准确放出桩位后埋设护筒，经监理工程师复核无误后，用经纬仪引出桩位控制桩。

⑭钻孔拟采用回旋钻。钻机就位首先安装好钻架及起吊系统，将钻机调平。钻杆位置偏差不得大于2厘米，钻进中经常检查转盘，如有倾斜或位移，及时调整纠正。钻孔所用泥浆现场调制，储存在泥浆池中备用。钻进过程中要检查孔径和垂直度等并做好钻孔记录。

⑮清孔：钻孔深度符合设计要求后，迅速通知监理工程师验孔，合格后立即进行清孔。清孔采用换浆法。

⑯安设钢筋笼：钢筋笼按照设计图纸在钢筋班集中下料现场成型，根据需要长度分成2-3节，钢筋笼要焊接牢固，吊孔结实，主筋、箍筋位置准确。钢筋笼标高偏差不得大于±5厘米。

⑰灌注水下砼采用拌合楼拌制，罐车运输，并输送至导管内。灌注前首先安装好导管。安装导管时应将连接螺栓对称拧紧，防止漏气。导管应随安装随放入孔中，直到导管底口距孔底40厘米左右为宜，然后安装好漏斗和提板软垫。

砼应严格按照批准的配合比进行拌合，拌合时严格控制材料计量、拌合时间、准确的砼水灰比、和易性和坍落度。

砼灌注时，计算好首批砼数量，保证将导管底口封住。正常灌注后，严禁中途停工。灌注时要经常探测砼面的高度，计算导管埋深，指挥导管的提升和拆除，作好记录。导管埋深应控制在3-6米，最大埋深不能超过8米。砼灌到最后，预留不小于50厘米的桩头，以确保桩顶砼质量。灌注时，做好砼试件，以便检验砼强度。

⑱当桩身砼强度达到80%以上时，即可开挖桩头凿除多余部分，使桩顶砼表面符合要求。

2.系梁、承台施工工艺

⑪基础开挖

先初步放样，划出系梁和承台边界，用机械配合人工开挖，人工清理四周及基底。对基底进行夯实，然后按图铺设砼垫层。
