浅谈通信光缆线路施工

光缆通信线路设计要点探讨

摘要：光缆通信技术自20世纪70年代开始不断的发展进步，世界IP业务每年都在以100％的速度增长，这就迫使原本以话音服务为主的电信网络开始进行深刻的变革。很多国家和地区不遗余力地巨资发展光缆通信技术及其产业，光缆通信事业得到空前的发展。本文首先说明了光缆通信线路设计的一般要求，然后对其设计阶段进行了分析，最后从四大方面详细探讨了光缆通信线路的设计要点。

关键词：光缆；通信线路；线路路由；光纤；防雷电

Abstract: the optical fiber communication technology since the 1970 s unceasing

development and progress, the world IP business growing at a rate of 100% every year,

this will force originally is given priority to with voice services telecommunications

network began to carry on the profound changes. Spare no effort to many countries

and regions heavily optical cable communication technology and its industry, fiber

optic cable communications get unprecedented development. This paper first

illustrates the general requirements of optical cable line design, and then analyzes its

design stage, finally in detail from four aspects discusses the designing points of the

最全面的通信光缆工程线路施工与维护知识

当光纤承受的拉力超过它的抗拉极限时，就会断裂。光缆的结构中增加了加强构件，光缆所需的抗张强度，主要由加强构件来承担。在施工过程中，牵引力不能超过光缆允许的额定值，使光纤尽量不产生拉伸应变。光缆所允许的牵引力，根据光缆制造程式的不同具有不同的额定值，在施工时必须注意这点。一般光缆的抗张力为100～300kg。

通信光缆工程概述：

通信光缆工程主要分为架空光缆工程、直埋光缆工程、管道光缆工程、水线光缆工程和海底光缆工程。

光缆长度较长：一般光缆的标准制造长度为2km，光缆敷设时，不要随意切断光缆，增加光缆接头。

光缆抗张能力较小：当光纤承受的拉力超过它的抗拉极限时，就会断裂。光缆的结构中增加了加强构件，光缆所需的抗张强度，主要由加强构件来承担。在施工过程中，牵引力不能超过光缆允许的额定值，使光纤尽量不产生拉伸应变。光缆所允许的牵引力，根据光缆制造程式的不同具有不同的额定值，在施工时必须注意这点。一般光缆的抗张力为100～300kg。

光缆直径较小，重量较轻。

光纤的连接技术要求较高，接续较复杂：光纤的接续，它需要在高温下，将光纤端面熔融，然后靠石英玻璃的粘度而粘合在一起。因而，在连接时需用的机具就较为复杂，而且技术要求比较高。

架空光缆安装规范：

电杆安装：

拉线、吊线接续：

接头盒使用：

光缆入户： 管道光缆安装规范：

根据材料管道可分为：混凝土管、塑料管、钢管、铸铁管、石棉水泥管、陶管......

较多采用用塑料管。 塑料管特点：质量轻管壁光滑接续简单水密性好耐腐蚀性好绝缘性能好运输方便耐寒性较差热稳定性差价格较高。

管道施工：

管道坡度：

人手孔：

布缆： 光缆线路验收标准：

管道光缆：

①手孔内的光缆应采用蛇形软管（或软塑料管）保护，敷设后的光缆应紧靠人手孔壁，并用塑料扎带绑扎在托架上或按设计要求处理；同时要保证光缆在手孔内的走向平滑，无交叉扭转现象。

通信光缆施工工程常见问题及应对策略

摘要：通信工程技术是影响我国通信工程科学发展的一个重要因素,通信技术的发展也对其他行业的发展有着重要的影响。

关键词：通信光缆；施工故障；处理

引言

随着社会的发展，人们对信息传输的需求越来越大，传统的电缆传输方式已不能满足现代社会通信行业的高需求，就必然引发对通信技术的革新与运用。革新通信技术的有效运用，促使人们普遍关注于那些具有传输量大、密度高且稳定性强的通信光缆，并将其广泛的应用于现实生活和生产实践中，给人们的通信生活带来极大的便利。但是，就目前形势来看，我国的通信光缆在施工中普遍存在一些问题，而且在通信光缆日常施工中出现的相关故障得不到有效的分析与处理，影响了整个电网的安全运行。因此，在当今信息时代下，相关的工作人员要认真做好电力通信光缆施工中对故障的维修工作，促使电力通信畅通无阻的安全运行。

1通信光缆施工中的常见问题

1.1光缆接续施工不合理

(1)熔接光纤时出现的问题。施工人员在熔接过程中未发现光纤表面存在的微尘颗粒和容貌棉花等杂物，或未注意光纤端面的碎、断问题，由此造成光纤熔接质量不达标的问题。(2)光纤端面制备时出现的问题。由于没有准确控制开剥长度，导致光纤传输时出现光衰现象；在开剥光纤护套的过程中用力过猛，造成护套损坏，或切割深度过大导致断纤问题。

1.2未按规定进行测试

在光纤线路施工完成后，应当测试所有施工路段的光纤线路，而在实际的线路测试过程中，工作人员并未重点测试OTDR部位的盲区效应，这便容易造成光缆线路长距离范围内的光纤无法通过测试的问题。

1.3外界环境对光缆线路的影响

(1)光纤物理性能与温度。光纤的物理性能直接受到温度的影响，其温度性能正是通过温度变化时对自身衰减程度分析计算得到。在光缆线路施工中如果控制的光纤余长不合理，就会导致光纤温度性能降低。(2)氢损影响。通常通信光缆多在地下进行埋设，因此光缆内部极易发生大量化学反应或出现进水，这会导致光缆内部损耗较多的OH基，进而造成光纤1310纳米窗口衰减程度增加，且衰减的程度会在损耗增加的状况下不断蔓延。

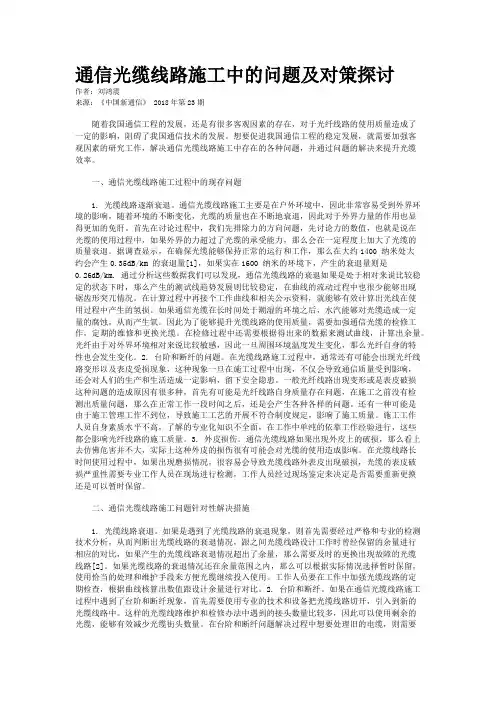

通信光缆线路施工中的问题及对策探讨

作者：刘鸿震

来源：《中国新通信》 2018年第23期

随着我国通信工程的发展，还是有很多客观因素的存在，对于光纤线路的使用质量造成了一定的影响，阻碍了我国通信技术的发展。想要促进我国通信工程的稳定发展，就需要加强客观因素的研究工作，解决通信光缆线路施工中存在的各种问题，并通过问题的解决来提升光缆效率。

一、通信光缆线路施工过程中的现存问题

1. 光缆线路逐渐衰退。通信光缆线路施工主要是在户外环境中，因此非常容易受到外界环境的影响，随着环境的不断变化，光缆的质量也在不断地衰退，因此对于外界力量的作用也显得更加的免肝。首先在讨论过程中，我们先排除力的方向问题，先讨论力的数值，也就是说在光缆的使用过程中，如果外界的力超过了光缆的承受能力，那么会在一定程度上加大了光缆的质量衰退。据调查显示，在确保光缆能够保持正常的运行和工作，那么在大约1400 纳米处大约会产生0.35dB/km 的衰退量[1]，如果实在1600 纳米的环境下，产生的衰退量则是0.26dB/km. 通过分析这些数据我们可以发现，通信光缆线路的衰退如果是处于相对来说比较稳定的状态下时，那么产生的测试线趋势发展则比较稳定，在曲线的流动过程中也很少能够出现锯齿形突兀情况。在计算过程中再接个工作曲线和相关公示资料，就能够有效计算出光线在使用过程中产生的氢损。如果通信光缆在长时间处于潮湿的环境之后，水汽能够对光缆造成一定量的腐蚀，从而产生氧。因此为了能够提升光缆线路的使用质量，需要加强通信光缆的检修工作，定期的维修和更换光缆。在检修过程中还需要根据得出来的数据来测试曲线，计算出余量。光纤由于对外界环境相对来说比较敏感，因此一旦周围环境温度发生变化，那么光纤自身的特性也会发生变化。2. 台阶和断纤的问题。在光缆线路施工过程中，通常还有可能会出现光纤线路变形以及表皮受损现象，这种现象一旦在施工过程中出现，不仅会导致通信质量受到影响，还会对人们的生产和生活造成一定影响，留下安全隐患。一般光纤线路出现变形或是表皮破损这种问题的造成原因有很多种，首先有可能是光纤线路自身质量存在问题，在施工之前没有检测出质量问题，那么在正常工作一段时间之后，还是会产生各种各样的问题。还有一种可能是由于施工管理工作不到位，导致施工工艺的开展不符合制度规定，影响了施工质量。施工工作人员自身素质水平不高，了解的专业化知识不全面，在工作中单纯的依靠工作经验进行，这些都会影响光纤线路的施工质量。3. 外皮损伤。通信光缆线路如果出现外皮上的破损，那么看上去仿佛危害并不大，实际上这种外皮的损伤很有可能会对光缆的使用造成影响。在光缆线路长时间使用过程中，如果出现磨损情况，很容易会导致光缆线路外表皮出现破损，光缆的表皮破损严重性需要专业工作人员在现场进行检测，工作人员经过现场鉴定来决定是否需要重新更换还是可以暂时保留。
