压差旁通阀工作原理

压差旁通阀的选择计算

为保证空调冷冻水系统中冷水机组的流量基本恒定；冷冻水泵运行工况稳定，一般采用的方法是：负荷侧设计为变流量，控制末端设备的水流量，即采用电动二通阀作为末端设备的调节装置以控制流入末端设备的冷冻水流量。在冷源侧设置压差旁通控制装置以保证冷源部分冷冻水流量保持恒定，但是在实际工程中，由于设计人员往往忽视了调节阀选择计算的重要性，在设计过程中，一般只是简单的在冷水机组与用户侧设置了旁通管，其旁通管管径的确定以及旁通调节阀的选择未经详细计算，这样做在实际运行中冷水机组流量的稳定性往往与设计有较大差距，旁通装置一般无法达到预期的效果，为将来的运行管理带来了不必要的麻烦，本文就压差调节阀的选择计算方法并结合实际工程作一简要分析。

一 压差调节装置的工作原理

压差调节装置由压差控制器、电动执行机构、调节阀、测压管以及旁通管道等组成，其工作原理是压差控制器通过测压管对空调系统的

供回水管的压差进行检测，根据其结果与设定压差值的比较，输出控制信号由电动执行机构通过控制阀杆的行程或转角改变调节阀的开度，从而控制供水管与回水管之间旁通管道的冷冻水流量，最终保证系统的压差恒定在设定的压差值。当系统运行压差高于设定压差时，压差控制器输出信号，使电动调节阀打开或开度加大，旁通管路水量增加，使系统压差趋于设定值；当系统压差低于设定压差时，电动调节阀开度减小，旁通流量减小，使系统压差维持在设定值。

二 选择调节阀应考虑的因素

调节阀的口径是选择计算时最重要的因素之一，调节阀选型如果太小，在最大负荷时可能不能提供足够的流量，如果太大又可能经常处于小开度状态，调节阀的开启度过小会导致阀塞的频繁振荡和过渡磨损，并且系统不稳定而且增加了工程造价。

通过计算得到的调节阀应在10％－90％的开启度区间进行调节,同时还应避免使用低于

10％。

另外，安装调节阀时还要考虑其阀门能力PV(即调节阀全开时阀门上的压差占管段总压差的比例)，从调节阀压降情况来分析，选择调节阀时必须结合调节阀的前后配管情况，当PV值小于0.3时，线性流量特性的调节阀的流量特性曲线会严重偏离理想流量特性，近似快开特性，不适宜阀门的调节。

中央空调冷水系统中压差旁通阀如何进行调试

电动压差旁通阀，由差压控制器、电动调节阀组成，工作原理是由差压控制器监测系统绝热的压差，当系统供、回水压差增大并超过控制器设定值时，控制器模块将控制电动阀门开大，管网部分循环水经旁通阀流过，从而使系统供、回水压差减小。反之，系统的空气流速压差如果小于设定值，则控制器将电动阀门关小，使系统压差增加。

自力式压差旁通泵，阀门内部装有感压膜片，通过导压孔感知分集系统两端的压差，当压差超过设定值时，感压膜片会通过阀杆带动阀塞打开，部分流量从此经过，以保证机组流量不小于较小安全流量值。当压差减小，阀门自动关小、关闭，压差恢复到设定值。

两种阀门的异同

电动压差旁通阀优点是可连接自控系统，实现远程监测及设定。好处是电动阀对电路有依赖性，在潮湿高温的环境下让，一旦电路出现环境问题，阀门即失灵。

自力式压差旁通阀的优缺点;机械式传动，不会出现电路的问题，便于安装节能费用。缺点是不可以远程监测及设定。

压差旁通阀的设定

现场调试时，很难给出有工程师给出空气流速设定值，现在我们先由系统安全性来分析，首先压差延迟时间不能过小，在空调系统全负荷时(接近全负荷时)压差过小会出现水流短路，系统内末端水流量不够，用户不同意。那设定过大，则会出现空调系统部分负荷时压差旁通阀门打不开，管网总循环水量缩小，冷水机组会出现欠流现象，增加造成机组损伤的机率。

安装压差旁通阀的系统

1系统一 空调系统末端配备安装电动二百一十三阀、电动调节阀，循环水泵工频运行。当部分负荷时，内侧部分电动阀门自动关闭，系统的管网阻力增大，供回水主管道压差增大、分集水器压差增大，压差旁通阀找开，部分流量通过旁通阀流过，保证冷水机组的流量消费需求。

压差旁通阀的设定，首先压差旁通阀的设定是在管网水力平衡阀调试后再设定的，在管网水力平衡调试过程中已经知道系统的尾端不利末端在哪里(可能是多个)。在空调系统全负荷运行时，压差旁通阀一直处于关闭状态，用测量器设备监测不利末端的流量(此时的流量应最小是设计值或大于设计值)，调节压差旁通阀设定值(由大到小)，当不利末端的流量刚好达到设计值时，即是旁通阀的设定压差值。

压差旁通阀 电动压差旁通阀

压差旁通阀分自力式压差旁通阀和电动压差旁通阀2种。

电动压差旁通阀是通过控制压差旁通阀的开度控制冷冻水的旁通流量，从而使供回水干管两端的压差恒定。广泛应用于中央空调集分水器之间,热力泵供回水之间,可有效保持设备不被损坏。

电动压差旁通阀常用于气体或液体系统，控制气体或液体管路与回路之间的压差。把电动压差旁通阀安装在系统水泵附件的旁通管路中，当系统压差增大而超 过控制阀设定值时，阀门则进而开大，使更多的水流经旁通阀，从而使系统压差减小。相反，压差的减小导致阀门开度减小从而使系统压差增加。

自力式压差旁通阀

旁通阀又名自力式旁通压差阀，自力式自身压差控制阀

自力式自身压差控制阀（旁通式-C）在控制范围内自动阀塞为关闭状态，阀门两端压差超过预设值，阀塞即自动打开。并在感压膜的作用下自动调节开度，保持阀门两端压差相对恒定，依靠自身的压差工作，不需任何外来动力，性能可靠。

性能特点：

自力式自身压差控制阀为电动压差控制阀替代产品。

其优点是无需外动力，靠系统本身压力工作，有效的提高了运行安全系数，比传统电动压差控制阀更为安全可靠，解决了电动压差控制阀对电的信赖和电路出现问题造成机组损伤的机率，并且自力式自身压差控制阀便于安装，节省费用。

自力式自身压差控制阀的用途：

自力式自身压差控制阀应用于冷（热）源机组的保护。安装于集、分水器之间旁通管上，当用户侧部分运行或变运量运行时，系统流量变小，导致压差增大，压差超出设定值时，阀门自动打开，部分流量从此经过，以保证机组流量不小于限制值。

自力式自身压差控制阀应用于集中供热系统中以保证某处散热设备不超压或不倒空。比如某系统高低差较大，且不分高低区系统，这时如按高处定压，低处散热设备可能压爆；如按低处定压，高处倒空。 这种情况如热源在低外可在进入高区分支水管加增压泵，回水管加压差阀使高区压力经过提升后，由阀门再降到低区回水压力；如热源在高处可进入低区供水管加装压差阀，回水加增压泵，使通过阀门压力降低的循环水能回到系统中。

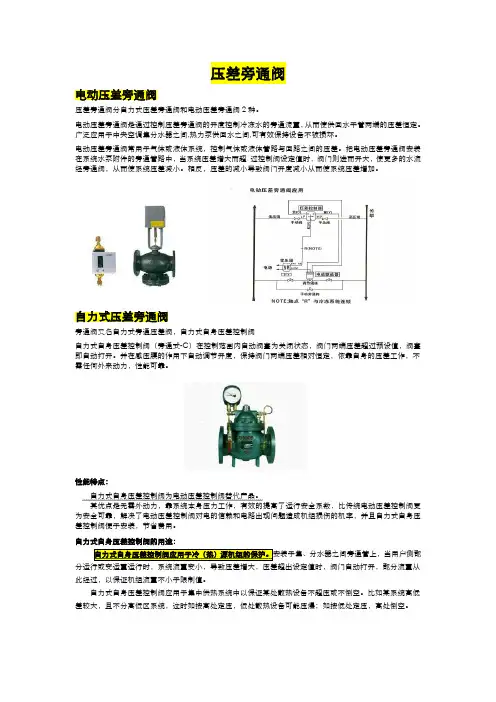

压差旁通阀

电动压差旁通阀

压差旁通阀分自力式压差旁通阀和电动压差旁通阀2种。

电动压差旁通阀是通过控制压差旁通阀的开度控制冷冻水的旁通流量，从而使供回水干管两端的压差恒定。广泛应用于中央空调集分水器之间,热力泵供回水之间,可有效保持设备不被损坏。

电动压差旁通阀常用于气体或液体系统，控制气体或液体管路与回路之间的压差。把电动压差旁通阀安装在系统水泵附件的旁通管路中，当系统压差增大而超 过控制阀设定值时，阀门则进而开大，使更多的水流经旁通阀，从而使系统压差减小。相反，压差的减小导致阀门开度减小从而使系统压差增加。

自力式压差旁通阀

旁通阀又名自力式旁通压差阀，自力式自身压差控制阀

自力式自身压差控制阀（旁通式-C）在控制范围内自动阀塞为关闭状态，阀门两端压差超过预设值，阀塞即自动打开。并在感压膜的作用下自动调节开度，保持阀门两端压差相对恒定，依靠自身的压差工作，不需任何外来动力，性能可靠。

性能特点：

自力式自身压差控制阀为电动压差控制阀替代产品。

其优点是无需外动力，靠系统本身压力工作，有效的提高了运行安全系数，比传统电动压差控制阀更为安全可靠，解决了电动压差控制阀对电的信赖和电路出现问题造成机组损伤的机率，并且自力式自身压差控制阀便于安装，节省费用。

自力式自身压差控制阀的用途：

自力式自身压差控制阀应用于冷（热）源机组的保护。安装于集、分水器之间旁通管上，当用户侧部分运行或变运量运行时，系统流量变小，导致压差增大，压差超出设定值时，阀门自动打开，部分流量从此经过，以保证机组流量不小于限制值。

自力式自身压差控制阀应用于集中供热系统中以保证某处散热设备不超压或不倒空。比如某系统高低差较大，且不分高低区系统，这时如按高处定压，低处散热设备可能压爆；如按低处定压，高处倒空。 这种情况如热源在低外可在进入高区分支水管加增压泵，回水管加压差阀使高区压力经过提升后，由阀门再降到低区回水压力；如热源在高处可进入低区供水管加装压差阀，回水加增压泵，使通过阀门压力降低的循环水能回到系统中。
