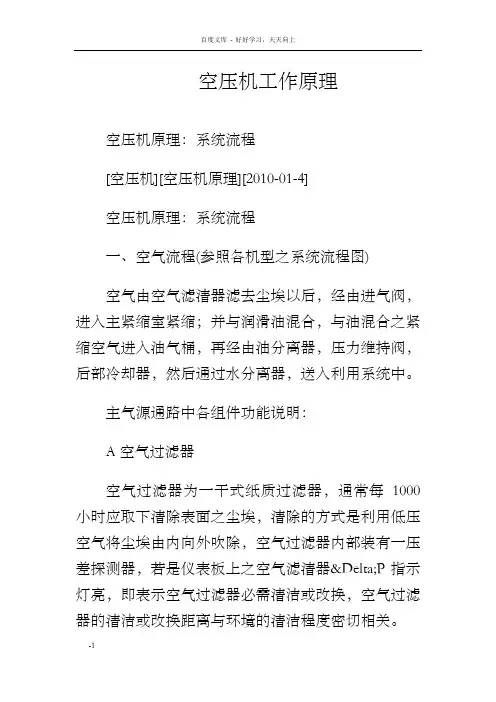

空压机原理：系统流程

[空压机][空压机原理][2010-01-4]

空压机原理：系统流程

一、空气流程(参照各机型之系统流程图)

空气由空气滤清器滤去尘埃以后，经由进气阀，进入主紧缩室紧缩；并与润滑油混合，与油混合之紧缩空气进入油气桶，再经由油分离器，压力维持阀，后部冷却器，然后通过水分离器，送入利用系统中。

主气源通路中各组件功能说明：

A空气过滤器

空气过滤器为一干式纸质过滤器，通常每1000小时应取下清除表面之尘埃，清除的方式是利用低压空气将尘埃由内向外吹除，空气过滤器内部装有一压差探测器，若是仪表板上之空气滤清器ΔP指示灯亮，即表示空气过滤器必需清洁或改换，空气过滤器的清洁或改换距离与环境的清洁程度密切相关。 百度文库 - 好好学习，天天向上

-2 B进气阀

a空、重负荷控制：

进气阀系采用活塞式控制，利用活塞上下的动作来做空重负荷的控制。当起动、停机或空车时，均利用泄放电磁阀之动作，来控制进气阀活塞向上关闭阀门，同时也利用压力维持阀来维持系统循环所需的最低压力，当电动机全负荷运转后，泄放电磁阀通电，即停止泄放，此时，进气阀活塞因进气压力差的关系，活塞被吸向下，成进气状态，若压力抵达压力开关设定之上限值，压力开关动作，泄放电磁阀开始泄放，而且将进气阀活塞推挤向上关闭阀门，成空负荷状态。

b容调控制

当系统压力逐渐上升(未达压力开关之设定值)之时，首先抵达容调阀设定压力，则会有少量空气通过，将进气阀活塞向上推挤，而进气量会逐渐减少，此时系统已经开始容调。若压力持续上升则进气活塞也越向上关闭，反之若系统压力降低则进气活塞开启进气量越大，直到低于容调阀之设定值，则容调动作停止，容调阀的作用是控制进气阀的进气量，维持系统的压百度文库 - 好好学习，天天向上

-3 力稳定。

C油气桶

油气桶桶侧装有观油镜，静态润滑油之油位应在观油镜的高油位线与低油位线之间，油桶下装有泄油阀，每次启动前应略为扭开泄油阀以排除油气桶内沉淀之凝结水。桶上开有1之加油口，可供加油用，由于油桶之宽大截面积，紧缩空气可使螺杆油流速减小，油滴分离，此为第一段之除油。

空压机改造变频方案

空压机作为工业生产中不可或缺的设备之一，其高能耗一直是企业面临的难题。为了提高空压机的能效，降低能耗，改造空压机并采用变频技术成为了一种常见的解决方案。本文将介绍空压机改造变频方案的相关内容。

一、背景简介

空压机广泛应用于各个行业的生产流程中，如汽车制造、化工、纺织、食品加工等。传统的空压机在运行过程中通常保持恒定的转速，无法根据实际需求灵活调节输出功率。这种固定速度运行的方式导致了能耗的浪费，对企业的运营成本和环境造成了负担。

二、变频技术介绍

1. 变频技术原理

变频技术是通过改变电机的输入频率，从而调节电机的输出功率。传统空压机采用的是电机直接驱动方式，转速固定，因此能耗较高。而变频技术可以实现根据压缩空气需求的变化，智能调节空压机的转速，以达到节能的目的。

2. 变频技术的优势

（1）节能效果显著：根据实际的使用需求调整电机的转速，避免了传统空压机长时间高速运转的能耗浪费。 （2）降低噪音：变频空压机运行时转速可以根据负载的需求动态调整，减少了不必要的振动和噪音。

（3）延长设备寿命：传统的空压机长时间高负荷运行容易导致设备过热和损坏，而变频技术可以使空压机在运行过程中根据实际负载进行调节，降低了设备的损耗。

三、空压机改造变频方案

1. 需求分析和方案设计

在进行空压机改造变频方案前，需要对现有的设备进行需求分析，确定改造的目标和指标。根据不同的行业和生产需求，制定合理的方案设计，包括选择合适的变频器、电机等设备，并考虑到系统的稳定性和可靠性。

2. 设备改造和调试

改造过程中，首先需要对空压机进行电气接线改造，安装变频器和相应的传感器等设备。接着进行系统的调试和优化工作，确保空压机在变频运行模式下能够稳定运行，达到预期的能效提升效果。

3. 运行监测和维护

完成空压机改造后，需要进行运行监测和维护工作。通过实时监测系统的运行状态和能耗情况，及时发现和解决潜在问题，最大程度地保障系统的稳定运行和节能效果。
