实例44 用程序控制的弹簧摘自：《Pro/ENGINEER Wildfire 实用设计百例》作者：CAD 教育网周四新CAD 教育网 版权作品，禁止转载！本例建立如图44-1 所示的弹簧模型，要求当压缩角为45° 时弹簧挠性变形量为1mm ， 当压缩角为75°时弹簧挠性变形量为6mm ，压缩角与挠性变形量为线性关系，弹簧圈数为20。

图44-1步骤1 建立新文件（1） 单击工具栏中的新建文件按钮， 在弹出的〖新建〗对话框中选择“零件”类型，并选中“使用缺省模板”选项，在〖名称〗栏输入新建文件名“exe44”。

（2） 单击〖新建〗对话框中的【确定】按钮，进入零件设计工作界面。

步骤2 建立压缩角与变形量之间的图形函数（1） 单击菜单【插入】→【模型基准】→【图形】命令。

（2） 在消息输入文本框中，输入名称“DEFORM ↵”，系统进入草绘工作环境。

摘自：《Pro/ENGINEER Wildfire实用设计百例》作者：CAD教育网 周四新CAD 教育网：免费提供最新最全的CAD学习资源。

网址：/ CAD 教育网：免费提供最新最全的CAD学习资源。

网址：/（3） 使用创建一参照坐标系， 然后绘制两条相互垂直的中心线和一条线段，并标注所示。

尺寸，如图44-2（4） 单击草绘工具栏中的，完成图形函数的建立。

步骤3 建立弹簧外形线与螺旋旋转角之间的图形函数（1） 单击菜单【插入】→【模型基准】→【图形】命令。

（2） 在消息输入文本框中，输入名称“SPRING↵”， 系统进入草绘工作环境。

（3） 使用创建一参照坐标系， 绘制两条相互垂直的中心线， 使用样条线工具绘制图形曲线（注：x轴方向相当于把弹簧外形线分为2500 个单位，y 轴方向相当于弹簧的总旋转角度360°×20=7200 °），如图44-3所示。

（4） 单击草绘工具栏中的，完成图形函数的建立。

步骤4 绘制弹簧的轮廓曲线（1） 单击特征工具栏中的，打开〖草绘的基准曲线〗对话框。

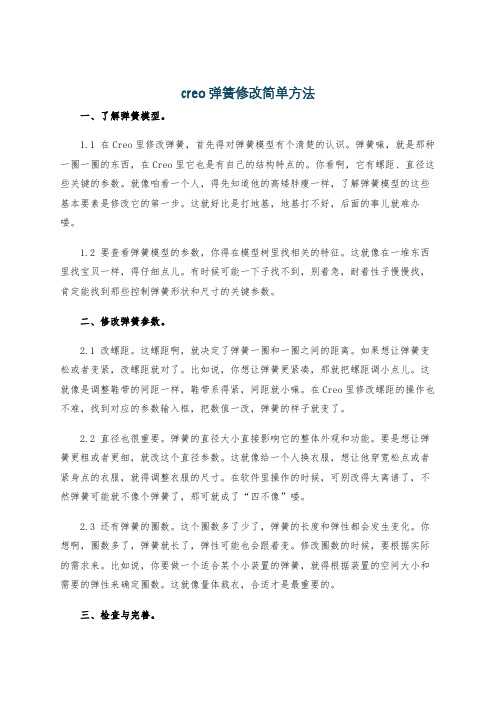

creo弹簧修改简单方法一、了解弹簧模型。

1.1 在Creo里修改弹簧，首先得对弹簧模型有个清楚的认识。

弹簧嘛，就是那种一圈一圈的东西，在Creo里它也是有自己的结构特点的。

你看啊，它有螺距、直径这些关键的参数。

就像咱看一个人，得先知道他的高矮胖瘦一样，了解弹簧模型的这些基本要素是修改它的第一步。

这就好比是打地基，地基打不好，后面的事儿就难办喽。

1.2 要查看弹簧模型的参数，你得在模型树里找相关的特征。

这就像在一堆东西里找宝贝一样，得仔细点儿。

有时候可能一下子找不到，别着急，耐着性子慢慢找，肯定能找到那些控制弹簧形状和尺寸的关键参数。

二、修改弹簧参数。

2.1 改螺距。

这螺距啊，就决定了弹簧一圈和一圈之间的距离。

如果想让弹簧变松或者变紧，改螺距就对了。

比如说，你想让弹簧更紧凑，那就把螺距调小点儿。

这就像是调整鞋带的间距一样，鞋带系得紧，间距就小嘛。

在Creo里修改螺距的操作也不难，找到对应的参数输入框，把数值一改，弹簧的样子就变了。

2.2 直径也很重要。

弹簧的直径大小直接影响它的整体外观和功能。

要是想让弹簧更粗或者更细，就改这个直径参数。

这就像给一个人换衣服，想让他穿宽松点或者紧身点的衣服，就得调整衣服的尺寸。

在软件里操作的时候，可别改得太离谱了，不然弹簧可能就不像个弹簧了，那可就成了“四不像”喽。

2.3 还有弹簧的圈数。

这个圈数多了少了，弹簧的长度和弹性都会发生变化。

你想啊，圈数多了，弹簧就长了，弹性可能也会跟着变。

修改圈数的时候，要根据实际的需求来。

比如说，你要做一个适合某个小装置的弹簧，就得根据装置的空间大小和需要的弹性来确定圈数。

这就像量体裁衣，合适才是最重要的。

三、检查与完善。

3.1 修改完参数后，可不能就这么完事儿了。

得检查一下弹簧的形状是不是符合你的预期。

就像做完饭得尝尝咸淡一样，检查这一步可不能少。

有时候可能会出现一些小问题，比如说某个地方变形了或者和其他零件装配的时候有干涉。

这时候就得再调整调整参数，把问题解决掉。

变节距压缩弹簧Creo建模方法
邓九鹏;高春湘
【期刊名称】《铁道通信信号》
【年(卷),期】2017(053)0z2
【摘要】机械三维设计建模不仅要准确反映零部件的几何特征,还要体现零部件的机械和物理特性.以普通变节距压缩弹簧为例,从零部件特性分析和Creo建模2方面,详细介绍了螺旋弹簧的建模方法及节距、弹簧丝直径、公称直径、弹簧长度挠性设置及控制.
【总页数】3页(P123-125)
【作者】邓九鹏;高春湘
【作者单位】北京铁路信号有限公司 100036北京;北京铁路信号有限公司102613北京
【正文语种】中文
【相关文献】
1.Creo中典型扇叶建模的几种方法 [J], 阎汉生;肖正涛;林泽泳;陈奕文;龙宇辉
2.基于Creo导轨副参数化驱动建模方法研究 [J], 马凡营;姜洪奎;宋现春;徐淑俭;陈兆钦
3.基于Creo Parametric的风机叶片建模方法研究 [J], 杨剑宇
4.基于Creo软件的连续韵律效果三维建模方法 [J], 易子钰
5.计及芯片导通压降温变效应的功率模块三维温度场解析建模方法 [J], 陈宇;周宇;罗皓泽;李武华;何湘宁
因版权原因，仅展示原文概要，查看原文内容请购买。

八种弹簧--->制作过程. By Aristocrat 侠客无踪cboye圆柱形弹簧BY 侠客无踪1．一个命令，插入＝》螺旋扫描＝》伸出项，然后如图选项，点确定。

3，增加节点（选择草绘时的断点）并输入螺距-----------------------------------------------------------------------------完喇叭口的弹簧其实和前一个圆柱弹簧一样的做法，只是在画轨迹线的时候给一个角度。

其他步骤都一样的如下图。

三弯曲弹簧(两种做法)第一种By cboye1. 插入＝》螺旋扫描＝》伸出项(常数形式)第二步第三步最后成形.------------------------------------------------------------------------------------------------------------------------完第二种作法By aristocrat 1.先作一基准曲线如下图：2. 作垂直基准面TOP的变剖扫描 ，剖面加关系如下3. 完成后选曲面边扫描.--------------------------------完--------------------------------------------------1．圆柱坐标系r=40theta = t* 1470 z= t*28第二步第三步---------------------------------完----------------------------------------------------By cboye第一步: 做两个如下的曲面.)第二步:用曲面剪切曲面！ (/求交线)第三步.先做两端曲线。

最后过曲线做sweep.完成--------------------------------------------完----------------------------------------- By 侠客无踪可变扫描画一个曲面做完这一个。

在PROE中绘制弹簧的方法[最新] 在PROE中绘制弹簧的方法(本方法以PROE WILDFIRE 4.0为操作平台)1.点击文件下的新建菜单,创建一个新文件,在下面对话话中输入文件名SPRING. 取消掉缺省模块前的小勾.
2.按确定
3.在弹出的对话中选择如图所法的选项,再点确定.
4.点选插入菜单下的螺旋扫描下的伸出项(如下图所示)
5.在弹出的菜单中根据需要选择相的选项(默认的为常用的,如下图所示) 点完成可
6. 在弹出的菜单后,点选零件要放置的平面,再下图所示选取相应的选项
7.进入草绘窗口
8.先绘制旋转中心线,再绘制一条螺旋轨迹线(如下图所示)
9.点选下面的那个勾完成螺旋轨迹的绘制
10 在弹出的对话框中输入螺距的数值,后点勾,进入草绘窗口
11.绘制,弹簧的截面,后点侧面的勾.完成草绘.
12.点预览,得如下图所示所绘制的弹簧
此资料为本人画展图时的记录,供新学的同行时行参照, 多一份交流,多一份收获!。

Creo怎么画弹簧模型？creo弹簧的画法Creo的⼊门阶段中，很多初学者都觉得弹簧⽐较难画，甚⾄有些已经⽤了不少时间的，⼏乎还没⽤过这个功能，下⾯⼩编以Creo2.0软件为例，把⾃⼰的经验来分享⼀下。

PTC Creo Elements v5.0 32位官⽅中⽂特别版(附破解⽂件)类型：3D制作类⼤⼩：3.23GB语⾔：简体中⽂时间：2016-12-13查看详情1、⾸先新建⼀个part图档2、菜单进⼊扫描-->螺旋扫描3、进⼊到螺旋扫描的操作界⾯，点开参考菜单，按下图指⽰点击定义，选择⼀个基准⾯作为绘图平⾯，其它默认设置。

4、画⼀条旋转中⼼线，这是螺旋扫描，还有旋转命令必须要画的，它是旋转体旋转的中⼼，很多初学者画好了截⾯，点ok后发现⽆法⽣成弹簧，经检测，原来是最基本的旋转中⼼线忘记画了，它跟⼏何辅助中⼼线是不⼀样的，那个是对称中⼼，只起到辅助作⽤，需要的时候才⽤到，不是必须的。

5、然后画弹簧的外形线，也就是螺旋的轨迹线，轨迹线必须是开⼝的，⽽且只能在螺旋中⼼线的⼀侧，不能相交。

6、画好外形线后按确定退出绘图界⾯，按下图进⼊弹簧截⾯图绘制7、画个封闭的矩形，其它圆形，⽅形，异形的截⾯都可以，只要是封闭的就⾏。

当然也是在螺旋中⼼线的⼀侧，不能相交，可以不在参考线上约束。

8、点确定后，如果你画的截⾯⾼度⽐螺距⼩，将会出现弹簧的预览图。

可以设置弹簧的间距参数，间距⼀定要⼤于截⾯⾼度才能⽣成弹簧。

可以设置左右旋弹簧，默认是右旋弹簧。

9、点确定后就⽣成弹簧了。

10、根据特殊的需要，可以设置变化式的螺距，这种操作⽅式⽐proe⽅便易⽤了很多。

11、最后画的弹簧效果如下图。

CREO画弹簧方法
1.新建一个零件。

2.选择一个平面，点击绘制草图，然后正视于。

接着点击中心线和
线链绘制弹簧螺旋的轴线以及螺旋的扫描线。

3.选中草绘，然后点击螺旋扫描。

4.接着可以在图2框内输入想要的弹簧节距，图3位置选择左右旋
向，最后点击图1进入弹簧截面直径绘制。

5.绘制一个圆的截面，此为绘制普通圆柱螺旋弹簧的截面，最后打
勾。

6.弹簧预览已经出现，打勾即可。

7.如要绘制圆锥螺旋弹簧，将扫描草图修改为斜线即可。

8. 一般弹簧都要做两端并紧。

接着可以对两边进行同样步骤的扫描操作，但修改节距为截面直径。

9.最后做一个拉伸切除就可以了。

利用相交命令构造方形绕组
——中国科学院，廖勇熙
利用螺旋扫描构造出圆形弹簧的例子大家都见过许多了，但是如何构造出如下图所示的方形弹簧或绕组呢？
下面我们来做一下这种方形结构的弹簧或绕组吧，主要用到的技巧是利用曲面相交命令构造出方形扫描轨迹。

1：首先创建一个方形的曲面拉伸，其草绘和实体如下：
2：点击“插入”，“螺旋扫描”，“曲面”，弹出如下图所示的窗口，依次选择常数，穿过轴，右手定则，完成。

在弹出的窗口中，需要选择扫描轨迹的草绘平面和参考平面，此时我们可以选择right基准面作为草绘平面，参考平面可以默认，也可以自己选择。

3：接下来是草绘扫描轨迹，可作出如下图所示的扫描轨迹，注意在草绘中合理设置参照来帮助定位，并记得绘制中心线作为旋转轴：
完成之后，螺距选择20，进入草绘扫描特征截面的窗口，绘制如下图所示的直线草绘。

点击草绘中的确定之后，就可以预览“曲面：螺旋扫描”的效果了，确定，显示如下图：
4：接下来做“相交”的操作，以勾勒出用于方形螺旋扫描的扫描轨迹线。

按住ctrl选中步骤1中的拉伸曲面和上一步中的螺旋扫描曲面，点击“编辑”中的“相交”命令，此时完成交截线的创建，如下图：
5：点击“插入”，“可变截面扫描”，在参照选项卡中选中上一步中创建的交截线：
然后点击“创建或编辑草绘剖面”，草绘如图所示的剖面，点草绘确定按钮。

出现如下图所示的实体，已经接近尾声了：
确定之后，隐藏拉伸和螺旋扫描曲面，就是我们所要的方形弹簧或绕组了：。

以螺旋掃描、相交、可變截面掃描設定一方型變節距彈簧
步驟 (1)
以 [引伸] 特徵產生一曲面，繪製截面如下，曲面兩端為開放。

草繪面為TOP面，且深度為24。

結果
步驟 (2)
以螺旋掃描曲面 產生截面，設定彈簧變形量。

設定一開放端、可變的螺旋、貫穿軸、右手定則。

．掃描軌跡，草繪面為FRONT面，定義變形位置如下圖。

設定掃描輪廓，定義草繪面為FRONT基準面，定義輪廓如下圖。

(草繪一條線長24 距中心7。

中心
線與RIGHT基準面重合。

選取[螺距]標籤相關螺距的設定如下
草繪螺旋掃描截面如下，截面為一直線距中心4長為8。

結果如下
步驟 (3)
以[相交]製作曲線，先將步驟(1)及步驟(2)之結果特徵選取，以相交 將兩特徵相交結果為一螺旋曲線，如下圖。

(先將步驟(1)及步驟(2)結果特徵隱藏)
步驟 (4)
以 [可變截面掃描]實體特徵，產生方形彈簧，可使用定截面或可便截面，原始軌跡線為前一步驟相
交結果。

設定彈簧的截面，繪製直徑為0.75的圓如下圖，選取確定結果如下。
