中考物理专题复习：滑动变阻器的原理及其使用

1.滑动变阻器的制作原理是通过改变连入电路中的________来改变________的。为了使滑动变阻器对电路起到保护作用，一般将它________联在电路中，并且通常在使用前将滑片调到________的位置。

2.一位同学设计了一个风力测定仪，如图所示，O是转动轴，OC是金属杆，下面连接着一块受风板。无风时OC是竖直的，风越强，OC杆偏转的角度越大。AB是一段圆弧形电阻，P点是金属杆与圆弧形电阻相接触的点，电路中接有一个小灯泡，测风力时，闭合开关S即可。通过分析可知：金属杆OC与弧形电阻AB组合在一起相当于一个_______，观察小灯泡的_______可以粗略地知道风力的大小。若要得到更准确的结果，可采取的措施是_______。

3.如图所示，若要使滑动变阻器的滑片P向左滑动时，小灯泡变亮，那么可以将滑动变阻器的C接线柱与________接线柱接在电路的M、 N两端。如果小明把滑动变组器接入电路，发现电灯泡非常亮，且调节滑片无效，则他将________两个接线柱接入电路。

4.如图所示电路，电灯与滑动变阻器是________联的，滑动变阻器连人电路的有效电阻是________部分；闭合开关，滑片P向右移动时，变阻器接人电路的有效电阻________，电流表的示数________，电灯的亮度________。 5.滑动变阻器是靠改变电阻线在电路中的________，逐渐改变 连入电路的电阻大小，从而逐渐改变电路中的________大小的；如图所示是一种调节收音机音量兼开关的调节器，它实际上是一个旋钮型变阻器．若接线片A、B已接入了电路，则顺时针转动旋钮触片时，收音机的音量将变________（填“大”或“小”）．

6.如图甲是插入式电阻箱的结构示意图，它的最大电阻值是________Ω，图中A、B两个接线柱之间的电阻值是________Ω；乙图中电阻箱的示数是________Ω，它与滑动变阻器相比，最大好处是________。

1.如图所示，用滑动变阻器控制灯的亮度，若要求滑片P向C端滑动时灯变亮，则变阻器连入电路中正确的接法是（ ）

A．C接M，D接N

B．A接M，B接N

C．C接M，A接N

D．A接M，D接N

2. 如图所示是一种自动测定油箱内油面高度的装置，R是滑动变阻器，它的金属滑片是杠杆的一端，且由定位挡板限制只能在电阻上滑动．从油量表（由电流表改装而成）指针所指的刻度，就可以知道油箱内油面的高度h．已知电流增大时，电流表指针向右偏转，则（ ）

A．油面下降时，电流表指针向右偏转

B．油量表的零刻度线一定与电流表零刻度线相重合

C．油量表的刻度值从左往右是逐渐增大的

D．油箱内的油越少，流过电流表的电流越大

3. 如图为旋转式变阻器的结构图，a、b、c为变阻器的三个接线柱，d为旋钮触片．将该变阻器与电灯串联接入电路中调节灯泡的亮度，为了使灯泡变亮，下列做法正确的是（ ）

A．连接ab，顺时针旋动触片

B．连接bc，逆时针旋动触片

C．连接ab，逆时针旋动触片

D．连接ac，顺时针旋动触片

4. 在收音机等电器中，有一种叫做电位器的元件，电位器的外形及内部构造如图所示，A、B、C三个焊接点相当于滑动变阻器的三个接线柱．以下说法正确的是（ ）

A．只把A和C接入电路时，旋动滑片时，能改变通过电位器的电流

B．只把A和B接入电路时，旋动滑片时，不能改变通过电位器的电流

C．将A、B接入电路同一点，C接入电路的另一点时，旋动滑片时，不能改变通过电位器的电流

D．只把B、C接入电路，旋动滑片时，能改变通过电位器的电流

5．滑动变阻器是通过改变电阻丝接入电路的______来改变接入电路的电阻值，从而改变电路中的电流．一个标有“10Ω 2A”的滑动变阻器，它的阻值变化范围是______Ω．

6．如图,AB段电阻为20欧姆,BP段电阻为12欧姆,AP段电阻为8欧姆,当用下列各接线柱时,连入电路的阻值各位多少?

1)用A、B接线柱时,电阻为 .

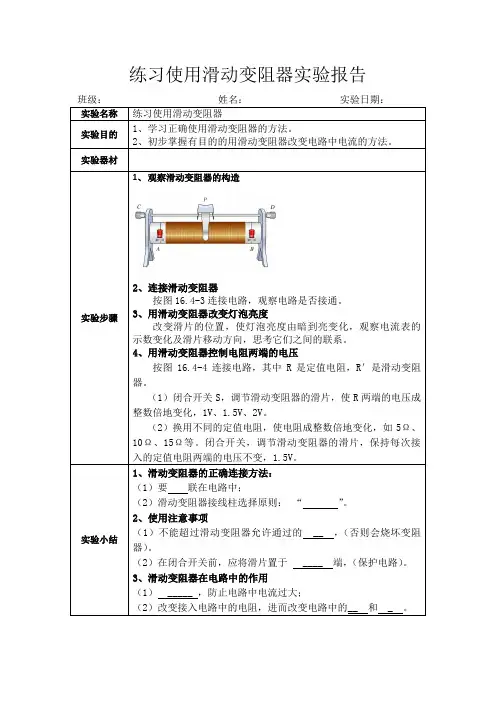

练习使用滑动变阻器实验报告

班级： 姓名： 实验日期：

实验名称 练习使用滑动变阻器

实验目的 1、学习正确使用滑动变阻器的方法。

2、初步掌握有目的的用滑动变阻器改变电路中电流的方法。

实验器材

实验步骤 1、 观察滑动变阻器的构造

2、连接滑动变阻器

按图16.4-3连接电路，观察电路是否接通。

3、用滑动变阻器改变灯泡亮度

改变滑片的位置，使灯泡亮度由暗到亮变化，观察电流表的示数变化及滑片移动方向，思考它们之间的联系。

4、用滑动变阻器控制电阻两端的电压

按图16.4-4连接电路，其中R是定值电阻，R＇是滑动变阻器。

（1）闭合开关S，调节滑动变阻器的滑片，使R两端的电压成整数倍地变化，1V、1.5V、2V。

（2）换用不同的定值电阻，使电阻成整数倍地变化，如5Ω、10Ω、15Ω等。闭合开关，调节滑动变阻器的滑片，保持每次接入的定值电阻两端的电压不变，1.5V。

实验小结 1、滑动变阻器的正确连接方法：

（1）要 联在电路中；

（2）滑动变阻器接线柱选择原则： “ ”。

2、使用注意事项

（1）不能超过滑动变阻器允许通过的 __ ，（否则会烧坏变阻器）。

（2）在闭合开关前，应将滑片置于 ____ 端，（保护电路）。

3、滑动变阻器在电路中的作用

（1） _____ ，防止电路中电流过大；

（2）改变接入电路中的电阻，进而改变电路中的__ 和 _ 。

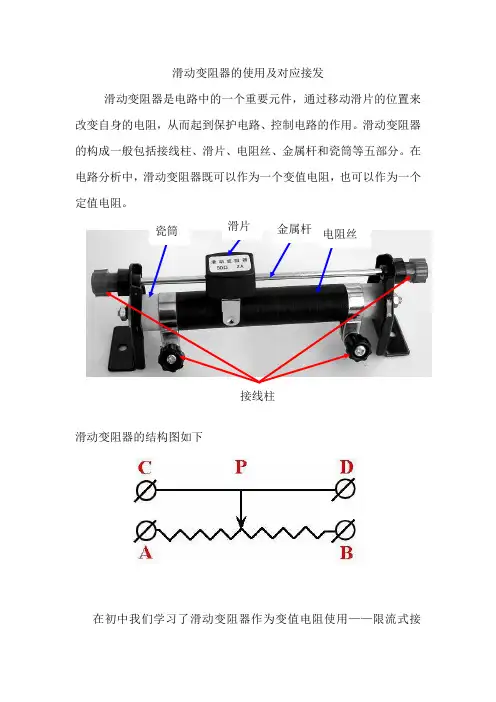

滑动变阻器的使用及对应接发

滑动变阻器是电路中的一个重要元件，通过移动滑片的位置来改变自身的电阻，从而起到保护电路、控制电路的作用。滑动变阻器的构成一般包括接线柱、滑片、电阻丝、金属杆和瓷筒等五部分。在电路分析中，滑动变阻器既可以作为一个变值电阻，也可以作为一个定值电阻。

滑动变阻器的结构图如下

在初中我们学习了滑动变阻器作为变值电阻使用——限流式接接线柱 瓷筒 滑片 金属杆 电阻丝 法，其电学符号如下。

接入电路时，连接接线柱AD或BC（又称一上一下接法）。

在高中阶段学习滑动变阻器的另外一种用法，用于改变外电路（测量电路）的电压——分压式接法。其电学符号如下。

接入电路时，接线柱AB直接与电源的正负极连接，将AD（AC、BC、BD）新电源给外电路供电。

接电源 接外电路

接电源 接外电路

连接AD的实物图 连接AC的实物图 连接AC、AD对应的电路图

连接BC的实物图 连接BD的实物图 连接BC、BD对应的电路图
