山西省电力公司供电工程承装公司 隔离开关安装作业指导书
5 1、范围
本施工作业指导书适合于变电站GW4隔离开关的安装及调整。
2、引用标准、规范依据
2.1《电气装置安装工程施工及验收规范》（GB50254—50259—96）；
2.2《电气装置安装工程高压电器施工及验收规范》（GBJ147-90）；
2.3《电气装置安装工程电气设备交接试验标准》（GB50150-90）；
2.4《电气装置安装工程旋转电机施工及验收规范》（GB50170-92）；
2.5《质量检验及评定规程》（通则DL/T5161.1-2002）；
2.6《质量检验及评定规程》（高压电器施工质量检验DL/T5161.2-2002）；
2.7《质量检验及评定规程》（接地装置施工质量检验DL/T5161.6-2002）；
2.8《广电集团高压开关状态检修导则》（Q/001-127.02）
2.9《电力建设安全工作规程》（DL5009.1-2002）
3、施工准备
3.1材料及主要机具
3.1.1起重设备：汽车吊、汽车、手拉葫芦、钢丝绳、吊带；
3.1.2安装器具：台钻、砂轮、电焊机、登高工具、各种扳手、消防器材；
3.1.3测试器具：钢卷尺、钢板尺、水平仪、线坠、摇表、万用表。
3.2作业条件
3.2.1土建工程基本施工完毕，标高、尺寸、结构及预埋件焊件强度均符合设计要求并
验收合格；
3.2.2安装区域内场地平整，道路畅通、施工机具、电源布置就绪；
3.2.3检查基础的水平度及底板焊接符合要求；
3.2.4安装设备、机具及工具已准备就绪；
3.2.5安装设备已验收且试验合格；
3.2.6施工图及技术资料齐全无误。
3.3设备及材料要求：
3.3.1隔离开关铭牌上应注明制造厂名、额定容量，一二次额定电压，电流等技术数据；
3.3.2隔离开关规格及型号必须符合设计要求，附件备件齐全，并有出厂合格证及技术文件；

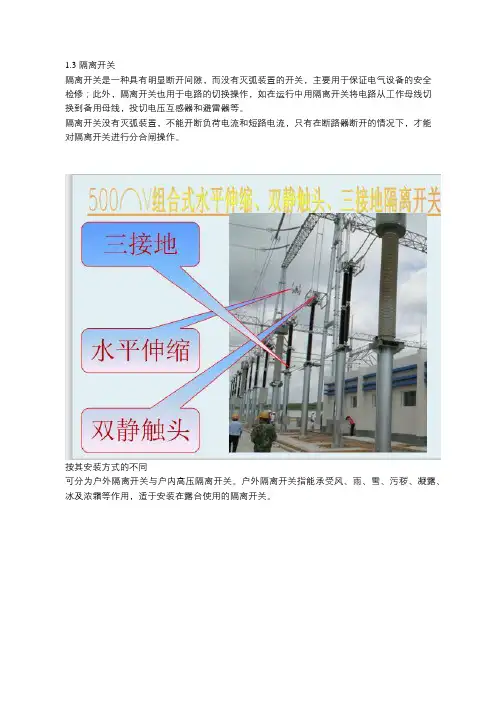

1.3 隔离开关
隔离开关是一种具有明显断开间隙，而没有灭弧装置的开关，主要用于保证电气设备的安全检修；此外，隔离开关也用于电路的切换操作，如在运行中用隔离开关将电路从工作母线切换到备用母线，投切电压互感器和避雷器等。
隔离开关没有灭弧装置，不能开断负荷电流和短路电流，只有在断路器断开的情况下，才能对隔离开关进行分合闸操作。
按其安装方式的不同
可分为户外隔离开关与户内高压隔离开关。户外隔离开关指能承受风、雨、雪、污秽、凝露、冰及浓霜等作用，适于安装在露台使用的隔离开关。
1.3.1 隔离开关的分类
户外隔离开关结构形式主要取决于绝缘支柱、断口形式和运动方式，变电站常用的隔离开关有：垂直伸缩式、水平伸缩式（含组合式、双静触头、三接地）、双柱水平
开启式、三柱水平旋转开启式。
通常，母线隔离开关选用垂直伸缩式或水平伸缩式，线路采用水平伸缩式、三柱水平开启式或双柱水平开启式。
按其绝缘支柱结构的不同
可分为单柱式隔离开关、双柱式隔离开关、三柱式隔离开关其中单柱式隔离开关在架空母线下面直接将垂直空间用作断口的电气绝缘，因此，具有的明显优点，就是节约占地面积，减少引接导线，同时分合闸状态特别清晰。在超高压输电情况下，变电所采用单柱式隔离开关后，节约占地面积的效果更为显著。
隔离开关操作规程办法
隔离开关是电力系统的一种基本设备，主要用于将系统或设备与其它部分隔离，以实现安全操作、维护和检修等工作。
本文将详细介绍隔离开关的操作规程办法。
一、隔离开关类型
隔离开关可按照壳体安装方式分为室内式和室外式，也可按照手动操作方式分为手动式和电动式，手动式又分普通式和带锁式。
二、隔离开关操作流程
隔离开关操作主要包括以下流程。
1. 到位确认
在使用前要首先确认隔离开关的位置是否正确，是否处于合适的位置。
2. 衔接操作
对于手动式隔离开关，需要手动操作进行衔接操作，将隔离开关与要操作的设备连接起来。
对于电动式隔离开关，需通过开关控制装置进行衔接操作。在进行衔接操作时，要先确认控制装置的指示灯是否正常。
3. 隔离操作
将隔离开关的操作手柄旋转到隔离位置，隔离开关完成操作。
4. 验证操作
将隔离开关操作手柄旋转到合闸位置，验证操作是否正确。
5. 拆卸操作
在隔离操作完成后，需要将设备进行拆卸操作。对于手动式隔离开关，需通过手动操作将设备和隔离开关进行分离。
对于电动式隔离开关，需通过开关控制装置进行拆卸操作。 三、注意事项
在进行隔离开关操作过程中，需要特别注意以下事项。
1. 操作人员应当具备相关技能
操作人员需要具备相关技能和知识，了解各种类型的隔离开关及其使用方法。只有经过专业培训并掌握相关技能的人员才能进行操作。
2. 操作前需进行检查
在进行隔离开关操作前需要检查各项安全指标。如未检测到故障和危险，则可进行操作。
3. 操作时应注意安全
在进行隔离开关操作时，应注意自身安全。应穿着适合的防护服和安全鞋，并在操作时戴上安全帽和手套。
为了保证操作的全面性和正确性，应制定操作规程，并进行相应的培训。
四、总结
隔离开关是电力系统中重要的安全设备，在操作中需要严格遵照操作规程，确保操作的安全和正确性。只有经过专业培训并掌握相关技能的人员才能进行隔离开关操作。在操作过程中，需要注意安全，穿着适当的防护服和安全帽，并进行检查操作前的安全性，以确保操作的安全可靠。
