《工程机械》试题及答案

1 机械原理自测题（二）

一、判断题。（正确的填写“T”，错误的填写“F”） （20分）

1、一对相啮合的标准齿轮，小轮的齿根厚度比大轮的齿根厚度大。（ F ）

2、在曲柄滑块机构中，只要原动件是滑块，就必然有死点存在。 （ T ）

3、两构件之间以点、线接触所组成的平面运动副称为高副，它产生两个约束，而保留一个自由度。 （ F ）

4、一对直齿轮啮合传动，模数越大，重合度也越大。 （ F ）

5、平面四杆机构有无急回特性取决于极位夹角是否大于零。 （ T ）

6、对于刚性转子，已满足动平衡者，也必满足静平衡。 （ T）

7、滚子从动件盘形凸轮的基圆半径和压力角应在凸轮的理论轮廓上度量。

（ T ）

8、在考虑摩擦的转动副中，当匀速转动时，总反力作用线永远切于摩擦圆。

（ T ）

9、当机构的自由度数大于零，且等于原动件数，则该机构具有确定的相对运动。 （ T ）

10、对于单个标准齿轮来说，节圆半径就等于分度圆半径。 （ F ）

二、填空题； （10分）

1、机器产生速度波动的类型有（ 周期性 ）和（非周期性）两种。

2、铰链四杆机构的基本型式有（曲柄摇杆机构、双曲柄机构、双摇杆机构）三种。

3、从效率观点分析，机械自锁的条件是（ 效率小于零 ）。

4、凸轮的形状是由（ 从动件运动规律和基圆半径 ）决定的。

5当两机构组成转动副时，其瞬心与（ 转动副中心 ）重合。

三、选择题 （10分）

1、为了减小机器运转中周期性速度波动的程度，应在机器中安装（ B ）。

A）调速器； B）飞轮 ； C）变速装置。 2 2、重合度 εα = 1.6 表示在实际啮合线上有（ C ）长度属于双齿啮合区。

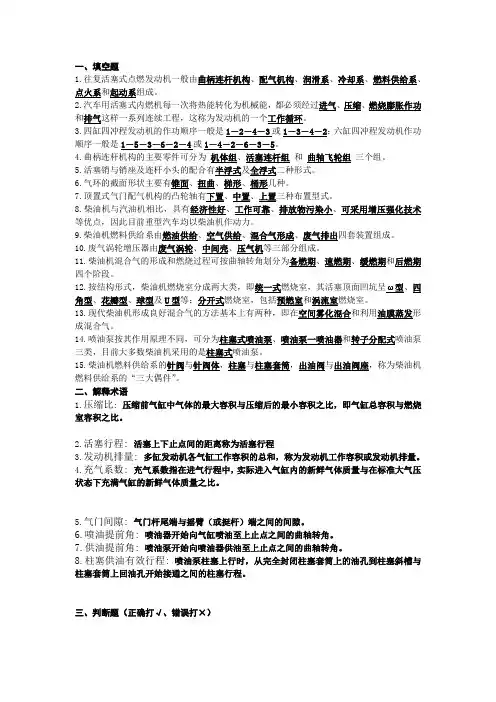

一、填空题

1.往复活塞式点燃发动机一般由曲柄连杆机构、配气机构、润滑系、冷却系、燃料供给系、

点火系和起动系组成。

2.汽车用活塞式内燃机每一次将热能转化为机械能，都必须经过进气、压缩、燃烧膨胀作功和排气这样一系列连续工程，这称为发动机的一个工作循环。

3.四缸四冲程发动机的作功顺序一般是1－2－4－3或1－3－4－2；六缸四冲程发动机作功顺序一般是1－5－3－6－2－4或1－4－2－6－3－5。

4.曲柄连杆机构的主要零件可分为 机体组、活塞连杆组 和 曲轴飞轮组 三个组。

5.活塞销与销座及连杆小头的配合有半浮式及全浮式二种形式。

6.气环的截面形状主要有锥面、扭曲、梯形、桶形几种。

7.顶置式气门配气机构的凸轮轴有下置、中置、上置三种布置型式。

8.柴油机与汽油机相比，具有经济性好、工作可靠、排放物污染小、可采用增压强化技术等优点，因此目前重型汽车均以柴油机作动力。

9.柴油机燃料供给系由燃油供给、空气供给、混合气形成、废气排出四套装置组成。

10.废气涡轮增压器由废气涡轮、中间壳、压气机等三部分组成。

11.柴油机混合气的形成和燃烧过程可按曲轴转角划分为备燃期、速燃期、缓燃期和后燃期四个阶段。

12.按结构形式，柴油机燃烧室分成两大类，即统一式燃烧室，其活塞顶面凹坑呈ω型、四角型、花瓣型、球型及U型等；分开式燃烧室，包括预燃室和涡流室燃烧室。

13.现代柴油机形成良好混合气的方法基本上有两种，即在空间雾化混合和利用油膜蒸发形成混合气。

14.喷油泵按其作用原理不同，可分为柱塞式喷油泵、喷油泵一喷油器和转子分配式喷油泵三类，目前大多数柴油机采用的是柱塞式喷油泵。

15.柴油机燃料供给系的针阀与针阀体，柱塞与柱塞套筒，出油阀与出油阀座，称为柴油机燃料供给系的“三大偶件”。

二、解释术语

1.压缩比: 压缩前气缸中气体的最大容积与压缩后的最小容积之比，即气缸总容积与燃烧室容积之比。

2.活塞行程: 活塞上下止点间的距离称为活塞行程

1 一、填空题

1、从零件图开始，到获得数控机床所需控制（ ）的全过程称为程序编制，程序编制的方法有（ ）和（ ）。

2、数控机床实现插补运算较为成熟并得到广泛应用的是（ ）插补和（ ）插补。

3、穿孔带是数控机床的一种控制介质，国际上通用标准是（ ）和（ ）两种，我国采用的标准是（ ）。

4、自动编程根据编程信息的输入与计算机对信息的处理方式不同，分为以（ ）为基础的自动编程方法和以（ ）为基础的自动编程方法。

5、数控机床由控制介质、（ ）和（ ）、（ ）等部分组成。

6、数控机床按控制运动轨迹可分为（ ）、点位直线控制和（ ）等几种。按控制方式又可分为（ ）、（ ）和半闭环控制等。

7、对刀点既是程序的（ ），也是程序的（ ）。为了提高零件的加工精度，对刀点应尽量选在零件的（ ）基准或工艺基准上。

8、在数控加工中，刀具刀位点相对于工件运动的轨迹称为（ ）路线。

9、在轮廓控制中，为了保证一定的精度和编程方便，通常需要有刀具（ ）和（ ）补偿功能。

10、编程时的数值计算，主要是计算零件的（ ）和（ ）的坐标，或刀具中心轨迹的（ ）和（ ）的坐标。直线段和圆弧段的交点和切点是（ ），逼近直线段或圆弧小段轮廓曲线的交点和切点是（ ）。

11、切削用量三要素是指主轴转速（切削速度）、（ ）、（ ）。对于不同的加工方法，需要不同的（ ），并应编入程序单内。

12、在铣削零件的内外轮廓表面时，为防止在刀具切入、切出时产生刀痕，应沿轮廓（ ）方向切入、切出，而不应（ ）方向切入、切出。

13、铣刀按切削部分材料分类，可分为（ ）铣刀和（ ）铣刀。

机械原理 第 1 页 共 14 页 中南大学现代远程教育课程考试复习题及参考答案

机械原理

一、填空题：

1.机构具有确定运动的条件是机构的自由度数等于 。

2.同一构件上各点的速度多边形必 于对应点位置组成的多边形。

3.在转子平衡问题中，偏心质量产生的惯性力可以用 相对地表示。

4.机械系统的等效力学模型是具有 ，其上作用有 的等效构件。

5.无急回运动的曲柄摇杆机构，极位夹角等于 ，行程速比系数等于 。

6.平面连杆机构中，同一位置的传动角与压力角之和等于 。

7.一个曲柄摇杆机构，极位夹角等于36º，则行程速比系数等于 。

8.为减小凸轮机构的压力角，应该 凸轮的基圆半径。

9.凸轮推杆按等加速等减速规律运动时，在运动阶段的前半程作 运动，后半程

作 运动。

10.增大模数，齿轮传动的重合度 ；增多齿数，齿轮传动的重合度 。

11.平行轴齿轮传动中，外啮合的两齿轮转向相 ，内啮合的两齿轮转向相 。

12.轮系运转时，如果各齿轮轴线的位置相对于机架都不改变，这种轮系是 轮系。

13.三个彼此作平面运动的构件共有 个速度瞬心，且位于 。

14.铰链四杆机构中传动角为，传动效率最大。

15.连杆是不直接和 相联的构件；平面连杆机构中的运动副均为 。

16.偏心轮机构是通过 由铰链四杆机构演化而来的。

17.机械发生自锁时，其机械效率 。

18.刚性转子的动平衡的条件是 。
