板框式压滤机操作规程

Z/G自动拉板压滤机操作规程

1、设备说明

“景津”厢式自动拉板压滤机、电、液一体化设计制造，结构合理、操作简单、维护方便、安全可靠；能够实现滤板压紧、过滤、压榨、反吹、洗涤、滤板松开、卸料等各道工序的自动化控制，电气元件和液压元件均采用名厂家产品，滤板是压滤机的核心部件，其材料为增强聚丙烯，“景津”厢式自动压滤机是理想的过滤设备。其结构见图。

1. 机架部分

机架是整套设备的基础，它主要用于支撑过滤机构和拉板机构，由止推板、压紧板、机座、油缸体和主梁等组成。设备工作运行时，油缸体上的活塞杆推动压紧板，将位于压紧板和止推板之间的滤板及过滤介质压紧，以保证带有一定压力的滤浆在滤室内进行加压过滤。

2. 过滤部分

过滤部分是由整齐排列在主梁上的滤板和夹在滤板之间的过滤介质所组成的。增强聚丙烯滤板主要是选用优质聚丙烯、使用本公司独特配方压制而成，机械性能良好，化学性能稳定，具有耐压、耐热、耐腐蚀、无毒、重量轻、表面平整光滑、密封好、易洗涤等特点。过滤开始时，滤浆在进料泵的压力作用下，经止推板的进料口进入各滤室内，滤浆借助进料泵产生的压力进行固液分离，由于过滤介质（滤布）的作用，使用固体留在滤室内形成滤饼，滤液由水嘴或出液阀排出。若滤饼需要洗涤，可由止推板上的洗涤口通入洗涤水，对滤饼进行洗涤；若需要含水率较低的滤饼，可从洗涤口通入压缩空气，透过滤饼层，吹出滤饼中的一部分水分。

3. 自动拉板部分

拉板系统由变频电机及减速机、拉板小车、链轮、链条等组成，在PLC的控制下，变频电机转动，通过链条带动拉板小车完成拉取动作。除程序控制外，还可手动控制，能随时控制拉板过程中的前进、暂停、后退动作，以保证卸料的顺利进行。

4. 电气控制部分

电气控制部分是整个系统的控制中心，它主要由变频器、PLC可编程控制器、热继电器、空气开关、断路器、中间继电器、接触器、按钮、信号灯等组成。

自动压滤机工作过程的转换是靠PLC内部计时器、计数器、中间继电器及PLC外部的行程开关开关、接近开关、电接点压力表（压力继电器）、控制按钮等的转换而完成的。

80m2以下板框压滤机操作规程

1.滤布应放置平整，密封面中不夹带杂物。

2.工作前检查进出液料管线及各阀门开关位置是否满足工艺要求，检查液压系统管线、接头是否完好无渗漏。

3.开启油泵电机，顶紧各板框后用锁紧螺母锁死活动压紧板，然后关闭油泵。

4.进料时进料阀门应逐渐开启，保证均匀的过滤速度。

5.随时检查出水阀滤液浊度，如滤液浑浊（刚开始泵料时滤液浑浊属正常现象）证明滤布破损或未放置好，应及时予以更换或重新放置。

6.过滤操作过程中不允许松板；滤饼温度高于50℃时不允许松板，防止滤板变形报废。

7.保证连接件的紧固性，滑动件的润滑良好，设备各部位的干净。

8.液力系统的传动液选用30#液压油，加注油前必须做到“五定三过滤”，更换液压油时必须放干原油，并适当进行置换后即可加入新油。

9.做好设备的运行、维修、保养及使用记录。

200㎡-1000㎡板框式压滤机操作规程

1.设备概述：机器由液压液压系统、控制电气控制系统及机械系统组成，滤板共计47块，滤饼厚度30mm，液压压力23Mpa，压紧板最大行程800mm。过滤物料的温度≤100℃

2.操作前准备工作：

A：查看滤板是否有变形或破损，如果有必须更换不合格滤板，严禁在缺板状况下工作。

B：保证每块滤布平整，剔除损的滤布。

C：检查悬浮液进口，洗涤水进口和滤液出口等管接头是否漏料等，并及时维修。

D：检查各运动部件是否灵活自如。

E：查看液压油油位，润滑部位润滑情况，如果不符合要求应及时加注。

F：定期申请检查电气绝缘性能性能，发现问题及时处理。 G：压力表上限、下限调整是否在规定范围（上限≤23Mpa,下限≤19Mpa；差额﹤4Mpa）

3.操作顺序：

A：开启电源开关；

B：启动油泵电机，运转正常后按下“压紧”按钮，使压板将滤板压紧并稳定在23Mpa.

C：打开“自动保压”开关，使机器进入自动保压状态。D：开启进料阀门，启动物料泵，将待滤物料打入压滤机。

板框式压滤机的优缺点

Company Document number：WTUT-WT88Y-W8BBGB-BWYTT-19998

板框式压滤机的优缺点

产品介绍：

是一种由滤框组成的滤室，在压力作用下，利用过滤介质把固体与液体分开的设备。它采用增强聚丙烯滤板、滤框采用专利技术模压而成，强度高，重量轻，耐腐蚀，耐酸碱，无毒无味，其设计合理，结构简单，性能可靠，使用方便，维修容易，可适用于化工、石油、冶金、制药，食品及环保等行业的固液分离工序。用途广泛，适应性强。

优缺点

板框式压滤机的不足之处在于，滤框给料口容易堵塞，滤饼不易取出，不能连续运行，处理量小，工作压力低，普通材质方板不耐压、易破板，滤布消耗大，板框很难做到无人值守，滤布常常需要人工清理。

板框式压滤机的优点是：结构较简单，操作容易，运行稳定，保养方便;过滤面积选择范围灵活，占地少;对物料适应性强，适用于各种中小型污泥脱水处理的场合。

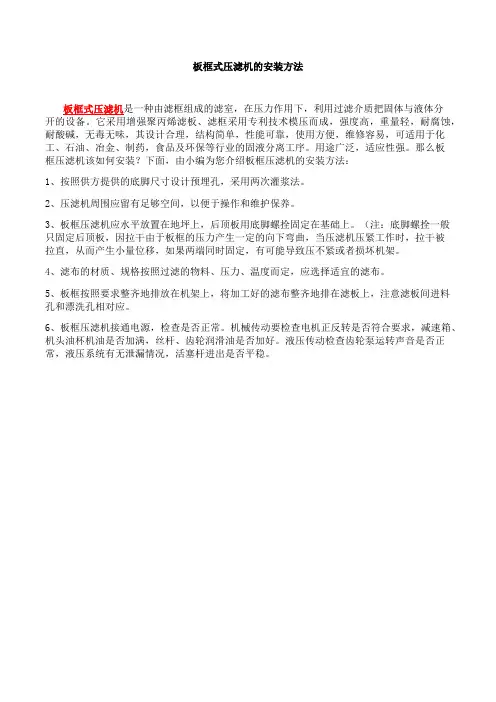

板框式压滤机的安装方法

板框式压滤机是一种由滤框组成的滤室，在压力作用下，利用过滤介质把固体与液体分开的设备。它采用增强聚丙烯滤板、滤框采用专利技术模压而成，强度高，重量轻，耐腐蚀，耐酸碱，无毒无味，其设计合理，结构简单，性能可靠，使用方便，维修容易，可适用于化工、石油、冶金、制药，食品及环保等行业的固液分离工序。用途广泛，适应性强。那么板框压滤机该如何安装？下面，由小编为您介绍板框压滤机的安装方法：

1、按照供方提供的底脚尺寸设计预埋孔，采用两次灌浆法。

2、压滤机周围应留有足够空间，以便于操作和维护保养。

3、板框压滤机应水平放置在地坪上，后顶板用底脚螺拴固定在基础上。（注：底脚螺拴一般只固定后顶板，因拉干由于板框的压力产生一定的向下弯曲，当压滤机压紧工作时，拉干被拉直，从而产生小量位移，如果两端同时固定，有可能导致压不紧或者损坏机架。

4、滤布的材质、规格按照过滤的物料、压力、温度而定，应选择适宜的滤布。

5、板框按照要求整齐地排放在机架上，将加工好的滤布整齐地排在滤板上，注意滤板间进料孔和漂洗孔相对应。

6、板框压滤机接通电源，检查是否正常。机械传动要检查电机正反转是否符合要求，减速箱、机头油杯机油是否加满，丝杆、齿轮润滑油是否加好。液压传动检查齿轮泵运转声音是否正常，液压系统有无泄漏情况，活塞杆进出是否平稳。
