发电厂电气运行规程

矸石电厂 电气运行规程

1

2×18MW+1×15MW机组

电 气 运 行 规 程

批 准： 初（复）审： 编 写：

矸石电厂

2010年12月

矸石电厂 电气运行规程

2

前 言

一、本规程依所属设备制造厂家运行说明书，设计院资料，部颁规程、标准，结合上级有关资料而编写的《电气运行规程》。 二、本规程是第一次修编，难免还存在不妥之处，望运行人员在学习和执行过程中，发现问题及时提出，以便进一步修改、完善。 三、本规程是运行人员工作中的依据，各级生产人员必须认真学习，严格执行。 四、适用范围： 本规程对电气系统、设备的运行方式，检查维护及事故处理进行了相应规范，明确了操作原则和要求。本规程适用于矸石电厂2×18MW+1×15MW机组电气运行。 五、下列人员应熟悉本规程： 1、公司分管领导、厂长 2、电厂总工、电气专工、值长、本专业运行人员。 3、本专业检修负责人、技术人员。 六、本规程自下发之日起执行。 七、本规程解释权属矸石电厂。

矸石电厂 电气运行规程

3

目录

第一章.发电机运行规程………………………………………4-27

第二章.变压器运行规程………………………………………27-29

第三章.电动机运行规程………………………………………29-36

第四章.配电装置运行程………………………………………36-45

第五章.主系统运行规程………………………………………45-47

第六章.厂用电系统运行程……………………………………47-55

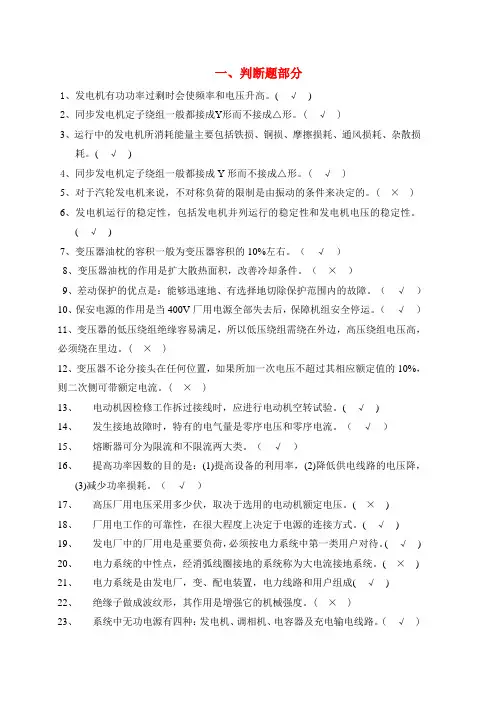

一、判断题部分

1、发电机有功功率过剩时会使频率和电压升高。( √ )

2、同步发电机定子绕组一般都接成Y形而不接成△形。( √ )

3、运行中的发电机所消耗能量主要包括铁损、铜损、摩擦损耗、通风损耗、杂散损耗。( √ )

4、同步发电机定子绕组一般都接成Y形而不接成△形。( √ )

5、对于汽轮发电机来说，不对称负荷的限制是由振动的条件来决定的。( × )

6、发电机运行的稳定性，包括发电机并列运行的稳定性和发电机电压的稳定性。( √ )

7、变压器油枕的容积一般为变压器容积的10%左右。（ √ ）

8、变压器油枕的作用是扩大散热面积，改善冷却条件。（ × ）

9、差动保护的优点是：能够迅速地、有选择地切除保护范围内的故障。（ √ ）

10、保安电源的作用是当400V厂用电源全部失去后，保障机组安全停运。（ √ ）

11、变压器的低压绕组绝缘容易满足，所以低压绕组需绕在外边，高压绕组电压高，必须绕在里边。( × )

12、变压器不论分接头在任何位置，如果所加一次电压不超过其相应额定值的10%，则二次侧可带额定电流。( × )

13、 电动机因检修工作拆过接线时，应进行电动机空转试验。( √ )

14、 发生接地故障时，特有的电气量是零序电压和零序电流。（ √ ）

15、 熔断器可分为限流和不限流两大类。（ √ ）

16、 提高功率因数的目的是：(1)提高设备的利用率，(2)降低供电线路的电压降，(3)减少功率损耗。（ √ ）

17、 高压厂用电压采用多少伏，取决于选用的电动机额定电压。( × )

18、 厂用电工作的可靠性，在很大程度上决定于电源的连接方式。( √ )

19、 发电厂中的厂用电是重要负荷，必须按电力系统中第一类用户对待。( √ )

20、 电力系统的中性点，经消弧线圈接地的系统称为大电流接地系统。( × )

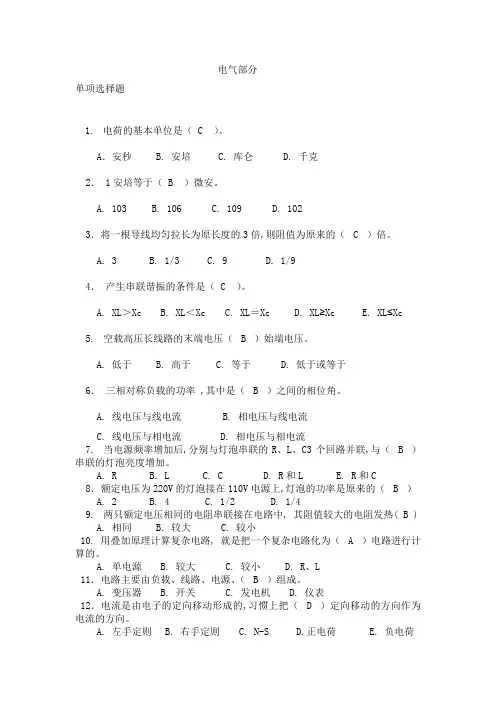

电气部分

单项选择题

1. 电荷的基本单位是（ C ）。

A．安秒 B. 安培 C. 库仑 D. 千克

2． 1安培等于（ B ）微安。

A. 103 B. 106 C. 109 D. 102

3．将一根导线均匀拉长为原长度的3倍,则阻值为原来的（ C ）倍。

A. 3 B. 1/3 C. 9 D. 1/9

4． 产生串联谐振的条件是（ C ）。

A. XL＞Xc B. XL＜Xc C. XL＝Xc D. XL≥Xc E. XL≤Xc

5. 空载高压长线路的末端电压（ B ）始端电压。

A. 低于 B. 高于 C. 等于 D. 低于或等于

6． 三相对称负载的功率 ,其中是（ B ）之间的相位角。

A. 线电压与线电流 B. 相电压与线电流

C. 线电压与相电流 D. 相电压与相电流

7. 当电源频率增加后,分别与灯泡串联的R、L、C3个回路并联,与（ B ）

串联的灯泡亮度增加。

A. R B. L C. C D. R和L E. R和C

8．额定电压为220V的灯泡接在110V电源上,灯泡的功率是原来的（ B ）

A. 2 B. 4 C. 1/2 D. 1/4

【电工操作规程】

电工操作规程（一）

电工安全操作规程

1、电气操作人员应思想集中，电器线路在未经测电笔确定无电前，应一律视为“有电”，不可用手触摸，不可绝对相信绝缘体，应认为有电操作。

2、工作前应详细检查自己所用工具是否安全可靠，穿戴好必须的防护用品，以防工作时发生意外。

3、维修线路要采取必要的措施，在开关手把上或线路上悬挂“有人工作、禁止合闸”的警告牌，防止他人中途送电。

4、使用测电笔时要注意测试电压范围，禁止超出范围使用，电工人员一般使用的电笔，只许在五百伏以下电压使用。

5、工作中所有拆除的电线要处理好，带电线头包好，以防发生触电。

6、所用导线及保险丝，其容量大小必须合乎规定标准，选择开关时必须大于所控制设备的总容量。

7、工作完毕后，必须拆除临时地线，并检查是否有工具等物漏忘电杆上。

8、检查完工后，送电前必须认真检查，看是否合乎要求并和有关人员联系好，方能送电。

9、发生火警时，应立即切断电源，用四氯化碳粉质灭火器或黄砂扑救，严禁用水扑救。

10、工作结束后，必须全部工作人员撤离工作地段，拆除警告牌，所有材料、工具、仪表等随之撤离，原有防护装置随时安装好。

11、操作地段清理后，操作人员要亲自检查，如要送电试验一定要和有关人员联系好，以免发生意外。 变配电安全操作规程

一、停送电操作顺序

1、高压隔离开关操作顺序：

（1）断电操作顺序：

A、断开低压各分路空气开关，隔离开关。

B、断开低压总开关。

C、断开高压油开关。

D、断开高压隔离开关。

（2）送电操作顺序和断电顺序相反。

二、低压开关操作顺序：

（1）断电操作顺序：

A、断开低压各分路空气开关、隔离开关。

B、断开低压总开关。

（2）送电顺序与断电相反。

三、倒闸操作规程

1、高压110kv电源用户，作倒闸操作，必须事先与供电局联系，取得同意或拉供电局通知后，按规定时间进行，不得私自随意倒闸。
