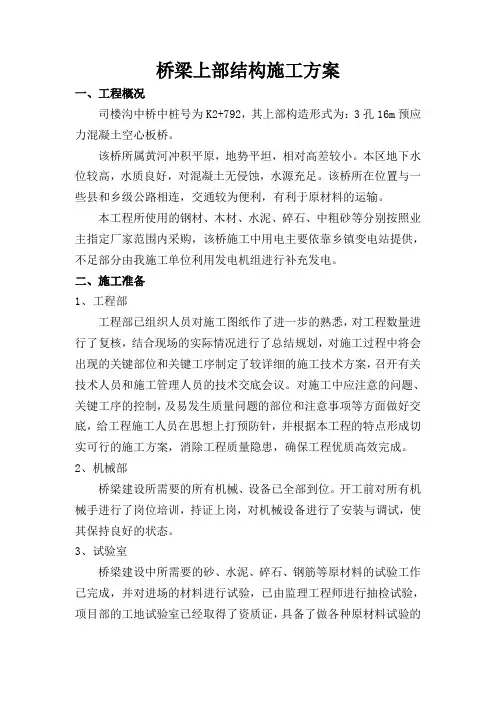

一、工程概况

司楼沟中桥中桩号为K2+792，其上部构造形式为：3孔16m预应力混凝土空心板桥。

该桥所属黄河冲积平原，地势平坦，相对高差较小。本区地下水位较高，水质良好，对混凝土无侵蚀，水源充足。该桥所在位置与一些县和乡级公路相连，交通较为便利，有利于原材料的运输。

本工程所使用的钢材、木材、水泥、碎石、中粗砂等分别按照业主指定厂家范围内采购，该桥施工中用电主要依靠乡镇变电站提供，不足部分由我施工单位利用发电机组进行补充发电。

二、施工准备

1、工程部

工程部已组织人员对施工图纸作了进一步的熟悉，对工程数量进行了复核，结合现场的实际情况进行了总结规划，对施工过程中将会出现的关键部位和关键工序制定了较详细的施工技术方案，召开有关技术人员和施工管理人员的技术交底会议。对施工中应注意的问题、关键工序的控制，及易发生质量问题的部位和注意事项等方面做好交底，给工程施工人员在思想上打预防针，并根据本工程的特点形成切实可行的施工方案，消除工程质量隐患，确保工程优质高效完成。

2、机械部

桥梁建设所需要的所有机械、设备已全部到位。开工前对所有机械手进行了岗位培训，持证上岗，对机械设备进行了安装与调试，使其保持良好的状态。

3、试验室

桥梁建设中所需要的砂、水泥、碎石、钢筋等原材料的试验工作已完成，并对进场的材料进行试验，已由监理工程师进行抽检试验，项目部的工地试验室已经取得了资质证，具备了做各种原材料试验的能力，试验室将根据工程实际需要组织合格的材料进场，对进场的材料做跟踪性试验，合格的分类堆放整齐，不合格的材料严禁进场。

4、施工准备

施工前已用机械将附近的便道拉通，并修建了便桥，清理了施工现场，在桥的四周平整了临时场地，该场地已进行了硬化处理，搭起了临时工棚，储存了足够的施工材料，安排了施工机械的摆放位置，做好了开工的准备。

三、施工总平面设计

根据该桥的实际工程量和工期安排，结合我单位的技术力量、设备、能力等，计划分成七个施工作业组（钢筋制作组、模板装卸组（木工组）、电工机械组、混凝土振捣组、吊装组、测量组、质检组），分工明确，施工操作时将采取平行作业相结合。质检组由质检工程师负责，组织项目部测量人员、试验人员对工程全方位的检测，对工程质量进行评定。桥梁负责人全面负责，总工程师主管工程技术，质量工程师主管质量控制，建立起工程进度控制、工程质量控制、工程成本控制三大管理体系。在桥梁负责人的部署下，设置这七个作业组，分工明确，使工作具有专业性，对于进展的关键工序，我们将安排精锐、优秀的队伍完成，确保整个工程的质量和进度。

民学科技　２００８年第１Ｏ期　

桥梁上部结构的施工方法　

付国坤　（大庆油田路桥工程有限责任公司第九工程科，黑龙江大庆１６３０００）　摘要：介绍了几种常用的桥梁上部结构的施工方法。　关键词：桥梁；上部结构；施工方法　１　总体上分为现场浇筑法和预制安装法　１．１　就地浇筑法。就地浇筑法是在桥位处搭设支架，在支架上浇　筑桥体混凝土，达到强度后拆除模板、支架。就地浇筑法无需预　制场地，而且不需要大型起吊、运输设备，梁体的主筋可不中断，　桥梁整体性好。它的主要缺点是工期长，施工质量不容易控制；　对预应力混凝土梁由于混凝土的收缩、徐变引起的应力损失比　较大；施工中的支架、模板耗用量大，施工费用高；搭设支架影响　排洪、通航，施工期间可能受到洪水和漂流物的威胁。　１．２预制安装法。在预制工厂或在运输方便的桥址附近设置预　制场进行梁的预制工作，然后采用一定的架设方法进行安装。预　制安装法施工一般是指钢筋混凝土或预应力混凝土简支梁的预　制安装，分预制、运输和安装三部分。　预制安装施工法的主要特点是：１）由于是工场生产制作，构　件质量好，有利于确保构件的质量和尺寸精度，并尽可能多的采　用机械化施工；２）上下部结构可以平行作业，因而可缩短现场工　期；３）能有效的利用劳动力，并由此而降低了工程造价；４）由于　施工速度快，可适用于紧急施工工程；５）将构件预制后由于要存　放一段时问，因此在安装时已有一定龄期，可减少混凝土收缩、　徐变引起的变形。　２具体分类　２．１　固定支架就地浇筑法。就地浇筑法是在桥位处搭设支架，在　支架上浇筑桥体混凝土，达到强度后拆除模板、支架。就地浇筑　法施工无需预制场地，而且不需要大型起吊、运输设备，梁体的　主筋可不中断，桥梁的整体性好。它的缺点主要是工期长，施工　质量不容易控制；对预应力混凝土梁由于混凝土的收缩、徐变引　起的应力损失比较大；施工中的支架模板耗用量大，施工费用　高；搭设支架影响排洪、通航，施工期间可能受到洪水和漂流物　的威胁。　２．２悬臂施工法。悬臂施工法是从桥墩开始，两侧对称进行现浇　梁段或将预制节段对称进行拼装。前者称悬臂浇筑施工，后者称　悬臂拼装施工，有时也将两种方法结合使用。　悬臂施工的主要特点是：１）桥梁在施工过程中产生负弯矩，　桥墩也要求承受由施工产生的弯矩，因此悬臂施工宜在营运状　态的结构受力与施工状态的受力状态比较接近的桥梁中选用，　如预应力混凝土Ｔ型刚构桥、变截面连续梁桥和斜拉桥等；２）非　墩桥固接的预应力混凝土梁桥，采用悬臂施工时应采取措施，使　墩、梁临时固结，因而在施工过程中有结构体系的转换存在；３）　采用悬臂施工的机具设备种类很多，就挂篮而言，也有桁架式、　斜拉式等多种类型，可根据实际情况选用；４）悬臂浇筑施工简　便，结构整体性好，施工中可不断调整位置，常在跨径大于ｌＯＯｍ　市政与路桥　

民营科技　２。。。０。。。。０。。。。８。。。￣。。。。。。。。。。。。　。。。１。。。２。。——　桥梁上部结构的施工方法　市政与路桥　汪斌’李晨ｚ　（１、中国水利水电第十二工程局第二工程公司，浙江金华３２１０１７　２、金东新城区建设指挥部，浙江金华　３２１０１７）　摘要：主要阐述了现场浇筑法和预制安装法两种桥梁上部结构的施工方法及特点。　关键词：桥梁上部结构；施工方法；现场浇筑法；预制安装法　桥梁上部结构的施工方法总体上分为现场浇筑法和预制安　装法。　１现场浇筑法　１．１　就地浇筑法。就地浇筑法是在桥位处搭设支架，在支架上浇　筑桥体混凝土，达到强度后拆除模板、支架。就地浇筑法无需预　制场地，而且不需要大型起吊、运输设备，梁体的主筋可不中断，　桥梁整体性好。它的主要缺点是工期长，施工质量不容易控制；　对预应力混凝土梁由于混凝土的收缩、徐变引起的应力损失比　较大；施工中的支架、模板耗用量大，施工费用高；搭设支架影响　排洪、通航，施工期间可能受到洪水和漂流物的威胁。　１．２悬臂施工法。悬臂施工法是从桥墩开始，两侧对称进行现浇　梁段或将预制节段对称进行拼装。前者称悬臂浇筑施工，后者称　悬臂拼装施工，有时也将两种方法结合使用。　悬臂施工的主要特点是：　１）桥梁在施工过程中产生负弯矩，桥墩也要求承受由施工　产生的弯矩，因此悬臂施工宜在营运状态的结构受力与施工状　态的受力状态比较接近的桥梁中选用，如预应力混凝土Ｔ型刚　构桥、变截面连续梁桥和斜拉桥等；２）非墩桥固接的预应力混凝　土梁桥，采用悬臂施工时应采取措施，使墩、梁临时固结，因而在　施工过程中有结构体系的转换存在；３）采用悬臂施工的机具设　备种类很多，就挂篮而言，也有桁架式、斜拉式等多种类型，可根　据实际情况选用；４）悬臂浇筑施工简便，结构整体性好，施工中　可不断调整位置，常在跨径大于１００的桥梁上选用；悬臂拼装法　施工速度快，桥梁上、下部结构可平行作业，但施工精度要求比　较高，可在跨径ｌＯＯｍ以下的大桥中选用；５）悬臂施工法可不用　或少用支架，施工不影响通航或桥下交通。　１．３转体施工法。转体施工是将桥梁构件先在桥位处岸边（或路　边及适当位置）进行预制，待混凝土达到设计强度后旋转构件就　位的施工方法。转体施工其静力组合不变，它的支座位置就是施　工时的旋转支承和旋转轴，桥梁完工后，按设计要求改变支撑情　况。转体施工可分为平转、竖转和平竖几何的结合的转体施工。　转体施工的主要特点是：　１）可以利用地形，方便预制构件；２）施工期间不断航，不影　响桥下交通，并可在跨越通车线路上进行桥梁施工；３）施工设备　少，装置简单，容易制作并便于掌握；４）节省木材，节省施工用　料。采用转体施工与缆索无支架施工比较，可节省木材８０％，节　省施工用钢６０％；５）减少高空作业，施工工序简单，施工迅速；当　主要构件先期合拢后，给以后施工带来方便；６）转体施工适合于　单跨和三跨桥梁，可在深水、峡谷中建桥采用，同时也适应在平　原区以及用于城市跨线桥；７）大跨径桥梁采用转体施工将会取　得较好的技术经济效益，转体重量轻型化、多种工艺综合利用，　珏囝　．．　是大跨径及特大跨径桥梁施工有利的竞争方案。　１．４顶推施工法。顶推施工是在沿桥纵轴方向的台后设置预制　场地，分节段预制，并用纵向预应力筋将预制节段与施工完成的　梁体连成整体，然后通过水平千斤顶施力，将梁体向前顶推出预　制场地。之后继续在预制场地进行下一节段梁的预制，循环操作　直至施工完成。　顶推施工法的特点：　１）顶推法可以使用简单的设备建造长大桥梁，施工费用低，　施工平稳无噪声，可在水深、山谷和高桥墩上采用，也可在曲率　相同的弯桥和坡桥上采用；２）主梁分段预制，连续作业，结构整　体性好；由于不需要大型起重设备，所以施工节段的长度一般可　取用１０—２０ｍ；３）桥梁节段固定在一个场地预制，便于施工管理　改善施工条件，避免高空作业。同时，模板、设备可多次周转使　用，在正常情况下，节段的预制周期７一ｌＯｄ；４）顶推施工时，梁的　受力状态变化很大，施工阶段的梁的受力状态与运营时期的受　力状态差别较大，因此在梁截面设计和布索时要同时满足施工　与运营的要求，由此而造成的用钢量较高；在施工时也可采取加　设临时墩，设置前导梁和其他措施，用以减少施工内力；５）顶推　法宜在等截面梁上使用，当桥梁跨径较大时，选用等截面粱会造　成材料用量的不经济，也增加施工难度，因此以中等跨径的桥梁　为宜，桥梁的总长也以５００～６００ｍ为宜。　１．５逐孑Ｌ施工法。逐孔施工是中等跨径预应力混凝土连续梁中　的一种施工方法，它使用一套设备从桥梁的一端逐孔施工，直到　对岸。有用临时支承组拼预制节段的逐孔施工法、移动支架逐孔　现浇施工法、以及整孑Ｌ吊装或分段节段施工法等。　采用逐孔施工的主要特点：　１）不需要设置地面支架，不影响通航和桥下交通，施工安　全、可靠；２）有良好的施工环境，保证施工质量，一套模架可多次　周转使用，具有在预制场生产的优点；３）机械化、自动化程度高，　节省劳力，降低劳动强度，上下部结构可以平行作业，缩短工期；　４）通常每一施工梁段的的长度取用一孔梁长，接头位置一般可　选在桥梁受力较小的部位；５）移动模架设备投资大，施工准备和　操作都较复杂；６）宜在桥梁跨径小于５０ｍ的多跨长桥上使用。　１．６横移施工法。横移施工是在拟待安置结构的位置旁预制该　结构，并横向移运该结构物，将它安置在规定的位置上。　横移施工的主要特点是在整个操作期间与该结构有关的支　座位置保持不变，即没有改变梁的结构体系。在横向移动期间，　临时支座需要支承该结构的施工重量。　１．７提升与浮运施工法。提升施工是在未来安置结构物以下的　地面上预制该结构并把它提升就位。浮运施工将桥梁在岸上预　制，通过大型浮运至桥位，利用船的上下起落安装就位的方法。

桥梁上部结构结构施工工艺

学 校：＿＿＿＿＿＿＿＿

班 级：＿＿＿＿＿＿＿＿

姓 名：＿＿＿＿＿＿＿＿

专 业：＿＿＿＿＿＿＿＿

学 号：＿＿＿＿＿＿＿＿

指导老师：＿＿＿＿＿＿＿＿桥梁上部结构结构施工工艺

桥梁上部施工是一项复杂而又细致的工作，除具有熟练的工程技术与组织管理人员外，还应选择最优的施工方案。制定周密的施工计划。即使如此，它仍然受到许多因素的制约：施工地点的地形条件和自然环境；施工所在地的社会环境，桥梁的结构形式和建设规模；施工企业的机械水平；施工中的安全性和经济性，施工进度等，所以，在施工过程中对将要发生的一些问题往往不易预见。例如采用支架施工期间偶然出现涨水期；运输线路发生较大的变化等。同时桥梁上部的施工技术也因人、因时、因地而变化。因此选择确定桥梁施工新形式，要充分考虑桥位的地形条件和自然环境及其他主要影响因素。一般情况下，很难将桥梁的结构形式和施工方法分开考虑，也就是说，在进行桥梁设计时，要预先选择施工方法，并需要在设计上考虑施工过程中产生的应力状态。

一、后张法预应力空心板梁

1．空心板梁预制施工工艺

①首先规划预制厂地，平整压实，处理好场地地基，按设计图纸铺设板梁底模。

②由钢筋班按图纸下料，制作钢筋，运到现场，在底板上按设计位置绑扎。

③波纹管用机械卷制，按设计长度连接，接头处用胶带缠牢，防止漏浆，按设计位置安放并牢牢固定。

④板梁蕊模采用定购橡胶蕊模，内充空气，用定位钢筋将其固定。

蕊模安放前要进行充气检查，保证不漏气。

⑤模板采用大型钢模板整体拼装，模板侧模应支撑牢固，尺寸准确，保证顺直，上、下都要用螺栓拉牢，保证不变形，不漏浆。

⑥板梁砼采用500L以上强制式拌合机现场拌制，小翻斗车运输，人工输送入模，浇注砼时应注意浇注顺序和厚度，振捣时应避开波纹管和橡胶蕊模，防止因振捣不当而使胶囊上浮、变形。板梁砼浇注后应进行收浆抹面，并在定浆后进行二次抹面、拉毛。
