配电室综合自动化系统网络设计
- 格式:doc
- 大小:493.50 KB
- 文档页数:9
10kV配网规划及配网自动化实施方案【摘要】配电网是电力系统的主要构成部分,是现代化建设的重要基础设施之一,对配网一次系统进行扩容、改造已势在必行。
介绍了10kV配网自动化系统模式的基础上,阐述了其规划的思路,基本原则,以及实施方案。
【关键词】配电网10kV配网自动化系统1 引言随着生产的发展与城市人民生活水准的提高,对供电质量与可靠性提出了越来越高的要求,但是配网的建设滞后于电网负荷的发展。
不但没有自动化规划和建设,即使是配网网架规划和建设也大大滞后。
配网运行管理的经济性与高效益具有重要意义。
为此,对配网一次系统进行扩容、改造,提高配网水平,实现配网自动化,必须要进行网络设计和规划,进行合理的建造。
加快配网网架规划及配网自动化建设,既能提高配网可靠性和运行效益,同时提高故障情况下快速反应能力以及配网管理水平和经济效益的重要手段。
2 10kV配网自动化系统的模式10KV配电网络是电力企业输配电网络的最主的末端线路。
由于它直接和用户联系,因此配网的主要经济技术指标在很大程度上反映了电力企业的经营的主要经济技术指标。
配电自动化系统的建设与应用,有利于提高供电可靠性、供电质量、用户服务质量、管理效率及设备利用率等。
且配网的覆盖面广量大,配网的运行管理在电力企业的经济技术管理中占有相当重要的位置。
但早期的许多建设的配电自动化系统没有在生产中发挥应有的作用,投入产出比不高。
目前10Kv配网自动化系统主要有3种模式。
第一种为可以检查出,隔离故障,实现对非故障去供电功能的就地控制的自动化模式,该模式能提高供电可靠性,减少停电时间和缩小故障区域。
第二种模式是集中通信的配网自动化。
该模式在线路发生故障时,现场监控终端即可收集到故障信息并集中至监控中心,通过监控中心的计算机系统分析判断出故障段,然后再由监控中心发出一系列的分合闸指令来对故障进行处理。
最后一种为集合配电自动管理系统的配网自动化。
通过集成DA与DMS以及其他多种系统,延伸DA与DMS系统的功能。
浅析配电网自动化系统体系构成摘要:随着城市建设的不断发展扩大,人们对城市配电网的安全性、可靠性提出了更高的要求,配网自动化系统以配电GIS为配电网图形和数据录入平台,将复杂的配电网络与地理信息紧密地结合在一起,实现配电网在正常运行和事故状态下的智能化监测、保护和控制,这一方式已成为城市配电网建设的发展趋向,本文主要内容是对配电网自动化体系构造进行简要的分析。
关键词:配电网自动化;体系结构一、配网自动化系统的体系结构1.1配网自动化系统硬件构成配电网自动化系统亦称配电管理系统(DMS)或配电自动化,这个系统构成的一次设备主要包含110/10kV变电站的10kV馈线,开闭所、二次配电站和用户在内的配电系统,这些设备通过配电自动化系统进行集中监视、优化运行控制与管理。
配电网自动化系统一般采用分层分布式结构,即:1)配电主站层,主要作用是总整体上对个配电子站进行监控,分析系统的运行状态,协调个子站、终端之间的关系,实现实时数据迅速更新和共享。
2)配电子站层,是配电网自动化系统的中间层,向上与配电网主站等各个系统进行计算机通讯,完成终端设备数据的集中和转发,可以实现遥测、遥信、遥控、故障隔离等功能,并将实时数据中转到配电主站点通信处理器上。
3)配电终端层,使整个配电网系统的最底层,主要完成对柱上开关、开闭所、配电室等设备现场信息的采集、监控并执行上下级下发的控制命令。
在系统的各个层面之间需要通过通信介质建立通信联系,目前配电网自动化系统中,其介质利用方式有:利用电力线路,采取载波通信;利用专用通讯电缆;利用一点多址无线或点对点扩频无线方式,以实现信息的交换。
一般配电网自动化系统构造如图1所示。
图1 配电网自动化系统构造1.2配网自动化系统的技术手段配网自动化系统是利用了现代电子技术、计算机和网络技术及现代通信技术,将配电网数据和用户数据、电力网结构和地理图形进行信息综合,构成完整的自动化系统,实现配网及其设备正常运行和事故状态下的智能化检测、保护和控制。
配网自动化系统配网自动化系统是一种通过计算机技术和通信技术实现电力配网智能化管理的系统。
它通过自动化设备和软件系统的配合,实现对电力配网的监控、控制和管理,提高电力系统的运行效率和可靠性,减少人为操作的错误和安全隐患。
一、系统架构配网自动化系统主要由以下几个部分组成:1. 数据采集系统:通过安装在变电站、配电室和线路上的传感器和智能设备,实时采集电力系统的各种参数数据,包括电流、电压、功率、频率等。
2. 通信网络:将采集到的数据通过有线或无线通信方式传输到配网自动化系统的中心控制中心。
通信网络可以采用以太网、无线局域网、光纤通信等技术。
3. 中心控制中心:配网自动化系统的核心部分,负责接收、处理和分析来自数据采集系统的数据,并根据预设的策略和算法进行智能化的运行控制和调度。
4. 操作终端:提供给运维人员使用的终端设备,通过操作终端可以实现对配网自动化系统的远程监控、操作和管理。
二、功能特点1. 实时监控:配网自动化系统可以实时监测电力系统的运行状态,包括线路负载、设备温度、电压稳定性等,及时发现异常情况并进行报警。
2. 运行控制:根据电力系统的负荷需求和供电能力,配网自动化系统可以智能地控制开关设备的状态,实现线路的自动切换、负荷的均衡分配等功能。
3. 故障诊断:配网自动化系统能够对电力系统中的故障进行快速定位和诊断,帮助运维人员快速排除故障,减少停电时间。
4. 数据分析:配网自动化系统可以对采集到的数据进行分析和统计,生成各种报表和图表,为运维人员提供决策支持和优化建议。
5. 远程管理:运维人员可以通过操作终端远程管理配网自动化系统,包括设备的参数配置、软件的升级、故障的排查等,提高工作效率。
三、应用场景配网自动化系统广泛应用于城市电力配网、工业园区电力供应、农村电网改造等领域。
具体应用场景包括:1. 城市电网:配网自动化系统可以实现对城市电力配网的智能化管理,提高供电效率和可靠性,减少停电时间,提升用户满意度。
配电自动化系统规划建设原则一、总体原则配电自动化系统规划建设需满足以下十大总体原则:1)配电自动化建设与改造宜以提升配网生产管理水平和提高供电可靠性为目标,以配电配网调度和配电网的生产指挥为应用主体,以挖掘资源和整合信息为重要手段,以强化配电自动化项目管理和实用化应用为抓手,提升配电自动化实用化应用水平,实现对配电网的监视和控制,满足与相关应用系统的信息交互、共享和综合应用需求。
2)配电自动化建设与改造应满足相关国际、行业、企业标准及相关技术规范要求;按照“统筹考虑、全面规划、分析现状、优化设计、因地制宜、分步实施、信息共享、增强效益、充分利用、适当改造、上级重视、专业协作”的总体原则进行规划设计和建设。
3)配网自动化建设与改造必须针对具体供电企业的实际情况而有所区别,不能简单地完全套用单一模式,应在全面评估实施区域的供电可靠性指标、配电网架特点、配电设备及自动化系统现状的基础上,合理选择简易型、实用型、标准型、集成型和智能型等不同类型的配电自动化实现方式;不同实现方式可以在同一地区的不同区域并存。
4)配电自动化宜结合配电网一次网架的建设与改造进行,避免仅为实施配电自动化而对配电一次网架进行大规模改造;配电自动化改造按照设备全寿命周期管理要求,应选择模块化、少维护、低功耗的设备,通过继承或适当改造,充分利用原有一次设备、配电主站、配电终端、配电子站和通信通道等资源,对新上系统和设备应考虑先进、可靠、经济、实用的方针,注重性价比;配电网规划应考虑配电自动化建设和改造需求。
5)配电自动化系统的应用尤其应注重实用化要求,通过与相关应用系统信息交互与服务共享,实现功能扩展和综合应用;应根据实际需要设计功能要求以降低运维的难度和工作量,尽量扩大覆盖范围以实现规模效益;应根据实施区域特点和相关应用系统的实际情况,分步实现配电自动化系统的主要应用功能。
6)配电自动化系统的设计应满足扩展性、延伸性、兼容性和可靠性要求,首先是要做好规划,在充分调研和论证的基础上,摸清本企业配网的信息资源,重点设计和解决好DMS/SCADA和GIS之间的关联,尤其是在系统对外接口、信息交换机制、图/模/库建立及转换上要考虑周密,解决好实时应用和管理应用的关系,采取有效技术措施实现配电自动化系统与相关系统数据信息的交互、集成、共享和综合应用,减少功能交叉和冗余,避免重复投资。

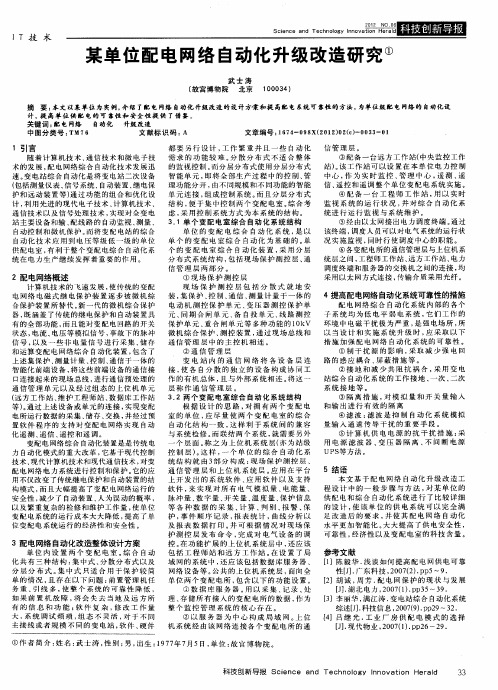

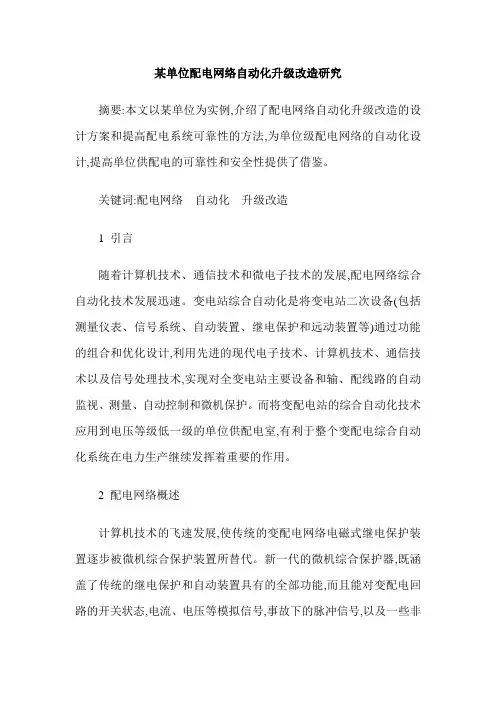

某单位配电网络自动化升级改造研究摘要:本文以某单位为实例,介绍了配电网络自动化升级改造的设计方案和提高配电系统可靠性的方法,为单位级配电网络的自动化设计,提高单位供配电的可靠性和安全性提供了借鉴。
关键词:配电网络自动化升级改造1 引言随着计算机技术、通信技术和微电子技术的发展,配电网络综合自动化技术发展迅速。
变电站综合自动化是将变电站二次设备(包括测量仪表、信号系统、自动装置、继电保护和远动装置等)通过功能的组合和优化设计,利用先进的现代电子技术、计算机技术、通信技术以及信号处理技术,实现对全变电站主要设备和输、配线路的自动监视、测量、自动控制和微机保护。
而将变配电站的综合自动化技术应用到电压等级低一级的单位供配电室,有利于整个变配电综合自动化系统在电力生产继续发挥着重要的作用。
2 配电网络概述计算机技术的飞速发展,使传统的变配电网络电磁式继电保护装置逐步被微机综合保护装置所替代。
新一代的微机综合保护器,既涵盖了传统的继电保护和自动装置具有的全部功能,而且能对变配电回路的开关状态,电流、电压等模拟信号,事故下的脉冲信号,以及一些非电量信号进行采集、储存和运算变配电网络综合自动化装置,包含了上述集保护、测量计量、控制、通信于一体的智能化前端设备,将这些前端设备的通信接口连接起来的现场总线,进行通信预处理的通信管理单元以及经过组态的上位机单元(远方工作站、维护工程师站、数据库工作站等)。
通过上述设备或单元的连接,实现变配电所运行数据的采集、储存、交换,并经过预置软件程序的支持对变配电网络实现自动化遥测、遥信、遥控和遥调。
变配电网络综合自动化装置是是传统电力自动化模式的重大改革,它基于现代控制技术、现代计算机技术和现代通信技术,对变配电网络电力系统进行控制和保护。
它的应用不仅改变了传统继电保护和自动装置的结构模式,而且大幅提高了变配电网络运行的安全性,减少了自动装置、人为误动的概率,以及繁重复杂的检修和维护工作量,使单位变配电系统的运行成本大大降低,提高了单位变配电系统运行的经济性和安全性。

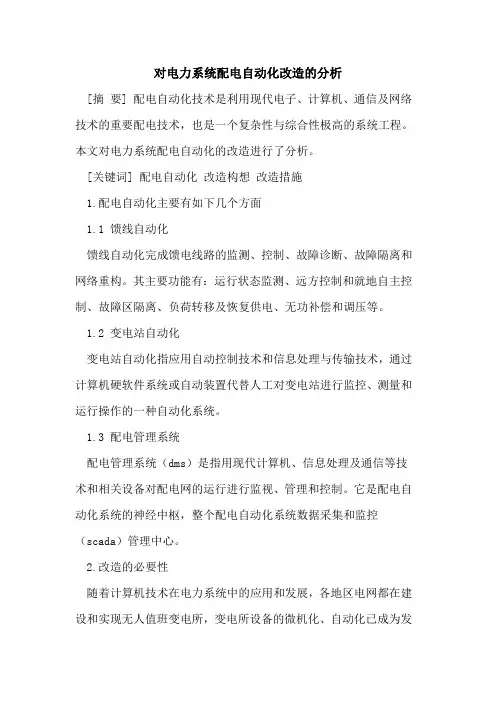

对电力系统配电自动化改造的分析[摘要] 配电自动化技术是利用现代电子、计算机、通信及网络技术的重要配电技术,也是一个复杂性与综合性极高的系统工程。
本文对电力系统配电自动化的改造进行了分析。
[关键词] 配电自动化改造构想改造措施1.配电自动化主要有如下几个方面1.1 馈线自动化馈线自动化完成馈电线路的监测、控制、故障诊断、故障隔离和网络重构。
其主要功能有:运行状态监测、远方控制和就地自主控制、故障区隔离、负荷转移及恢复供电、无功补偿和调压等。
1.2 变电站自动化变电站自动化指应用自动控制技术和信息处理与传输技术,通过计算机硬软件系统或自动装置代替人工对变电站进行监控、测量和运行操作的一种自动化系统。
1.3 配电管理系统配电管理系统(dms)是指用现代计算机、信息处理及通信等技术和相关设备对配电网的运行进行监视、管理和控制。
它是配电自动化系统的神经中枢,整个配电自动化系统数据采集和监控(scada)管理中心。
2.改造的必要性随着计算机技术在电力系统中的应用和发展,各地区电网都在建设和实现无人值班变电所,变电所设备的微机化、自动化已成为发展的主流和趋势。
但是,我厂现在仍存在着110kv、6kv等老式配电室,其一次设备老化,维护的工作量和费用逐年上升,而且效果不明显;所内二次设备为最老式的电磁型继电保护,反应速度慢,维护频繁,可靠性能低;仪表为五、六十年代的动圈式,准确率低且不能数据采集,维护量大;“五防”装置性能差,起不到应有的安全防护作用;如果发生误操作,将会造成系统大面积停电。
无处不在的安全隐患,时刻威胁着电力系统的安全稳定运行,严重制约着精益化生产的推进。
这些老式设备对变电所的安全、优质、高效运行构成很大威胁。
如何合理的、经济的改造这些配电室使其满足无人值班的要求,已成为当前面临的迫切问题。
近年来,公司一直将信息化建设作为公司管理的重要举措,并与流程优化、量化管理等管理举措相结合,企业实现了信息化,不仅显著提高了生产率,而且从根本上实现了企业运作模式的根本改变。
毕业设计110kv变电站综合自动化系统学生姓名:刘理明学号:090217237专业: 供用电技术班级:09供电2班指导老师:高爱云目录第一章绪论 (3)第二章变电站的基本情况 (6)2.1高低压侧主接线特点 (6)2.1.2倒闸操作 (7)2.1.3通讯要求 (9)第三章系统的组成和主要功能 (11)3.1分散分层分布式结构 (11)3.1.2变电站综合自动化分层配置 (12)3.1.3硬件配置 (13)第四章自动抄表 (32)4.1主要特点 (32)4.1.2自动抄表方案 (33)4.1.3案例 (37)第五章通讯网络技术 (38)5.1变电站内的信息传输与控制通讯 (38)5.1.2数据采集与处理 (41)5.1.3通讯规约举例应用 (42)5.1.4网络系统 (44)第六章总结 (46)参考文献 (47)第一章绪论1、变电站综合自动化发展趋势计算机网络通讯技术和微机实时技术在电力系统变电站自动化系统中的应用,为进一步提高变电站的自动化水平开辟了新途径。
建立一个监视控制自动化、管理信息化、实时信息共享的变电站综合自动化系统已成为发展趋势:(1)系统从集中控制、功能分散型向分散网络型发展。
测控与保护功能的集成已在中低压系统的综合自动化化装置中得已应用。
但是对高ll0kV以上的系统,监测和控制还是分散考虑的。
因此发展趋势是进一步实现监测、控制及远动的一体化。
同时,目前,故障录波、小电流选线等等设备和系统是按功能分散考虑的,也将进一步向一个模块管理一个电气单元或间隔单元方向发展。
这样,在自动化系统发生故障时,对于整个电网可能造成的影响大大减小。
(2)设备安装就地化、户外化。
目前,只有中低压测量控制单元与一次设备安装在一起,对于110kV以上的设备还是在主控室进行组屏安装。
提高测量控制单元的抗干抗性、环境适应性和搞腐蚀性,实现测量控制设备的就地安装和户外安装,将大大的减少变电站二次线缆的利用率,减少占地面积,同时提高了变电站的运行可靠性,降低了维护劳动强度。
配电室综合自动化系统网络设计【摘要】本文简要阐述了本企业老继电保护配电室综合自动化及调度自动化改造中网络规划与设计原则。
为了满足工业以太网对网络的可靠性要求,减少因网络故障造成的损失,网络冗余容错技术的提出增加了网络的可靠性和稳定性。
文中对生成树协议、快速生成树协议、DT-Ring协议等网络冗余解决方案比较,选择了DT-Ring协议的工业网络交换机作为调度自动化网络,以提高调度自动化网络安全性。
同时对本网络运行以来主要故障的经验分析,为其他自动化网络控制系统的设计、运行维护提供参考。
【关键词】调度自动化网络冗余生成树协议DT-Ring协议1、前言随着变电站综合自动化技术的发展及成熟,电磁式继电保护即将退出历史舞台。
计算机与网络通信技术的开发,使各变配电站综自系统组网,实现了远程监视及集中操作功能。
大大节省了配电室的人员劳动强度,并为无人值守配电室提供了技术条件。
近年来,中国国家电力公司对配电室调度自动化系统制定了许多标准,如电力101、电力102、电力103、电力104通信规约等,为配电室综自化系统标准化打下了基础。
随着环网冗余交换技术的发展,工业环网冗余交换机产品的技术成熟,建立一个环网冗余的电力调度自动化网络成为现实。
2、环网冗余技术2.1 环网冗余技术发展现状及优缺点随着以太网在工业控制领域的广泛应用,国内外众多研究机构在网络冗余、容错方面做了大量的工作。
各大自动化设备生产厂商也都纷纷提出了自己的网络冗余技术解决方案来提高工业以太网的可靠性。
常见的环网冗余协议有:标准生成树协议(STP)、快速生成树协议(RSTP)和DT-Ring等。
2.1.1 生成树协议(Spanning Tree Protocol,STP) 是由IEEE 制定的IEEE802.1D 标准,它通过在交换机上运行生成树算法(Spanning Tree Algorithm,STA) 来实现对链路的管理,当发现网络中有环路时,主动地在逻辑上阻塞一个或多个冗余端口,使得接入网络的计算机在与其他计算机通信时,只有一条链路生效。
其优点是通用协议,大多数设备支持。
缺点是环型结构的故障修复时间长,为1.5分钟至5分钟,不能保证自动控制系统的实时性。
2.1.2快速生成树协议(Rapid SpanningTree Protocol,RSTP) 对(STP)进行了改进。
RSTP 改变了端口状态转换方式,通过监测每个网络中的端口的状态,在连接状态发生改变时,将它的某些端口快速置为转发状态,迅速生成新的拓扑。
其环型结构的故障修复时间为秒级。
2.1.3快速冗余技术DT-Ring 协议: DT-Ring协议通过对环端口状态检测并通过较少的协议报文,来决定环和端口的状态,从而保证冗余网络不成环。
DT-Ring保护主要用于环内节点或链路的1:N保护,当网络中任意单一节点或链路故障时,DT-Ring协议能快速检测到故障信息并发生倒换,在300ms以内完成倒换操作,从而使网络恢复正常通讯。
在同一台交换机上,可以配置多个域;这样可以满足相切环的组网方式;在同一个环中,各个交换机需要配置相同的域ID,为了维护方便,最好将域名也配置相同。
在同一个环中,只能有一个主站,其余的都应该配置成从站。
从以上三种冗余协议看,DT-Ring网络倒换延时最小,可以满足电力调度自动化网络的需求。
3、我公司配电室改造前的现状及调度网改造方案的选择3.1 我公司配电室改造前的现状我公司140万吨厂区管辖的一级配电室14个,二级配电室2个,共16个,分布在厂区及厂外约10平方公里的地域。
其中氧化铝厂区里有10个配电室,生活区有3个配电室,水厂有3个配电室。
这3部分相距较远,须要分别建立环网。
另外,已有2个配电室在建设时就采用了综自保护;还有2个配电室是后来进行的综自改造。
这四个配电室采用了4个厂家的综自保护单元,本次有12个配电室要进行综自改造,并建立调度自动化网络,实现全部16个配电室的集中操作和监视及自动化调度。
3.2 电室调度自动化网络改造方案在方案制定过程中,要充分考虑到地域问题、新老系统兼容性问题、网络可靠性问题,系统冗余问题。
本次综自改造的网络总体设计为以5PD为中心,在5PD建立主控室,形成调度自动化系统及集中操作与监盘网络。
系统要求数据传输实时性高,网络系统要稳定可靠,故障恢复时间短。
因此决定网络设计时采用双环网,并选用环网自愈延时小的DT-Ring协议的环网冗余工业交换机作为调度主干网交换机。
3.2.1 网络架构由于16个配电室分布范围广,因此在组网时,要按地域化分成若干子网,再通过主干网相连。
本系统中,由于11PD、6FPD、11FPD 位于水厂,距5PD有6公里,因此将水厂的11PD、6FPD、11FPD 组成一个子网;生活区太华配、霞光配距离厂南循环水配电室12PD 较近,因此将12PD、太华配、霞光配组成一个子网;生产厂区内10个配电室按地域,分成两个子网,分别是1PD、2PD、5PD、10PD、13PD子网和3PD、4PD、6PD、8PD、9PD子网。
每个子网采用了双环网,两个环网的光缆在施工时,选择不同的路径,确保系统安全。
四个子网间,采用双光缆组成A、B双网连接,使整个网络成为可靠的双环网冗余结构。
3.2.2 配电室网络配置调度网络交换机选用Syncom3024系列千兆工业交换机,它具有强大的可网管功能,网络管理系统支持CLI、Telnet、WEB、基于SNMP 的网管软件、OPC 网络管理软件。
8个冗余接口可以组成100Mbit 单模、多模光纤接口或双绞线冗余环网,每对光纤接口最大的吞吐率为100Mbps,并强制为100M 全双工工作模式。
支持光线路冗余技术,冗余倒换时间小于300ms。
2-4个冗余接口可以组成1000Mbit 单模、多模光纤接口或双绞线冗余环网,每对光纤接口最大的吞吐率为100Mbps,并强制为100M 全双工工作模式。
支持光线路冗余技术,冗余倒换时间小于300ms。
调度网数据直接由各站通信管理机提供,不受本站监控计算机的影响。
在冗余环网配置时,将5PD、6PD、12PD、11PD作为环网的主结点,其余配电室作为环网中的从结点。
全网采用100Base-FX的单模光纤网络。
为了方便管理,给每台交换机配置唯一的IP地址。
交换机配置:Config terminal 进入配置hostname SYNCOM_6PD 配置主机名dt-ring new 1 domain 6PD master 配置DT-Ring域为1,名字为6PD 的环网,本交换机为主站,该环网上其他交换机要设置为SLAVE。
ringport add 23 配置参与冗余的第一端口为23口ringport add 25 配置参与冗余的第一端口为25口protocol enable 配置环网冗余生效exitinterface loopback0 配置交换机管理地址ip address 192.168.0.106 255.255.255.03.3 后台系统3.3.1 后台设备一般的调度自动化系统后台设备有:数据采集服务器(SCADA 服务器),又叫前置服务器;数据服务器,又叫历史服务器;操作员工作站;调度员工作站;工程师站。
前置服务器主要任务是通过网络,与各配电室通信管理机进行通信,采集现场数据,下发控制中心的操作指令,向上级电力调度自动化系统上传数据。
历史服务器主要用于保存系统配置数据、历史数据;完成调度报表、历史曲线的自动生成。
它是后台系统的中心,当历史服务器发生故障时,整个后台系统将瘫痪。
操作员工作站是后台系统的监视中心,用来完成各配电回路状态监视,运行数据监视,运行状况监视,告警与事故信号显示,后台操作指令的输入与确认,操作人员身份识别等功能。
调度员工作站除不能进行操作控制外,其余功能与操作员工作站相同。
工程师站主要用来对系统进行维护,配置数据修改,保护定值修改等。
为了使整个调度系统安全稳定运行,后台设备中的历史服务器、前置服务器均采用了双机、双网互备。
为了数据存贮的可靠性,历史服务器的存贮系统选用了RIAD 5冗余磁盘阵列,每台主机配备SCSI 硬盘三块。
当其中任意一块硬盘损坏时,系统数据可自动恢复。
3.3.2 后台系统软件后台服务器操作系统软件选用微软的Windows 2003,它具有可靠、稳定、功能强大、易管理等优点,完全能胜任后台服务器的工作。
工作站操作系统选微软的Windows XP,它的操作便捷性和易用性是众所周知的。
数据库系统选用Oracle 9H数据库系统软件,对处理大量数据具有良好的适用性。
调度自动化系统软件,选用南京自动化股份有限公司的DSA3000系统,该系统除具有强大的调度自动化管理功能外,还具有双服务器自动切换功能。
正常情况下,两台历史服务器和两台前置服务器分别被定义为主服务器和备用服务器,所有运行数据被同时写入主备服务器中,当运行中的一台主历史服务器或主前置服务器出现故障时,会自动将备用历史服务器或备用前置服务器切换成主服务器,不影响系统运行。
3.4 系统电源配置为了保证后台系统安全稳定运行,对后台电源系统进行了优化设计,选用双机互备的逆变电源。
直流系统,由就近变电站(5PD)的直流系统提供。
在5PD直流系统设计时,就将其容量扩大一倍,以满足调度自动化后台系统供电要求。
各子站配备逆变电源,用于给本站通讯管理机、调度网交换机、子站监控电脑提供不间断电源。
3.5 对其余4个已完成综自改造的配电室的网络接入由于其余4个配电室的综自系统互不相同,有河北自动化的,有珠海优特的,有进口SEL的等,还有一套综自系统厂家已不存在。
为了今后综自单元损坏后,能更换为统一厂家产品,改造时,将本站操作后台统一更换为南自系统,增加通信服务器及网络设备,以完成规约转换及信息采集。
4、存在的问题及解决方法本调度系统投运以来,运行中也暴露出一些问题:4.1 部分通信管理机硬件质量欠佳,导致网络通信中断两次。
原因是,通信管理机故障导致网络环路,产生广播风暴,使网络端口阻塞,从而造成网络中断。
出现此类问题后,采取了隔离法,先隔离一个子网,如故障照常,恢复本子网,再隔离下一个子网。
找到子网后,再逐步隔离本网上的子站,直到查检问题部位,然后更换硬件修复。
4.2 当时设计时没考虑到两个厂区外子网中建立集中操作站,调度系统形成后,通过主干网向两个子网中的12PD、11PD安装了操作员工作站。
4.3 非南自系统的4个配电室中,有时出现操作指令下达不执行的问题,经检查多数问题出在远程/就地开关上,由于原有的保护单元陈旧,远程/就地开关使用年限长,开关跳合闸振动大,导致远程/就地开关时常接触不良,造成遥控拒动。
对于常出现遥控拒动的回路,更换远程/就地开关。
