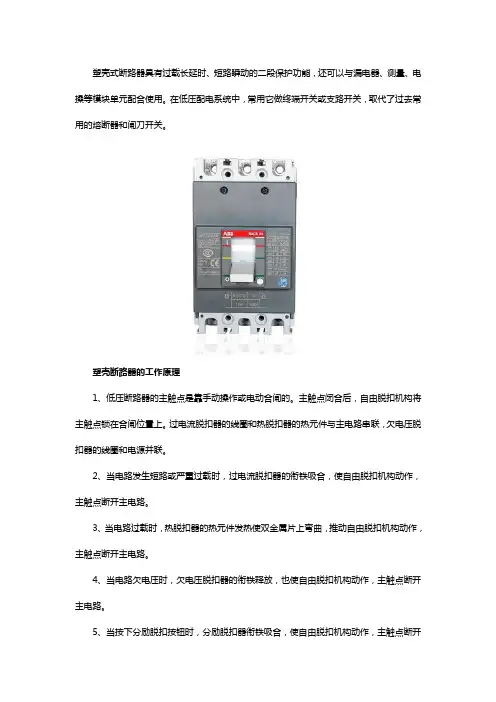

塑壳式断路器具有过载长延时、短路瞬动的二段保护功能，还可以与漏电器、测量、电操等模块单元配合使用。
在低压配电系统中，常用它做终端开关或支路开关，取代了过去常用的熔断器和闸刀开关。
塑壳断路器的工作原理1、低压断路器的主触点是靠手动操作或电动合闸的。
主触点闭合后，自由脱扣机构将主触点锁在合闸位置上。
过电流脱扣器的线圈和热脱扣器的热元件与主电路串联，欠电压脱扣器的线圈和电源并联。
2、当电路发生短路或严重过载时，过电流脱扣器的衔铁吸合，使自由脱扣机构动作，主触点断开主电路。
3、当电路过载时，热脱扣器的热元件发热使双金属片上弯曲，推动自由脱扣机构动作，主触点断开主电路。
4、当电路欠电压时，欠电压脱扣器的衔铁释放，也使自由脱扣机构动作，主触点断开主电路。
5、当按下分励脱扣按钮时，分励脱扣器衔铁吸合，使自由脱扣机构动作，主触点断开主电路。
塑壳断路器的主要参数额定电压断路器铭牌上的额定电压是指断路器主触头的额定电压，是保证接触器触头长期正常工作的电压值。
额定电流接触器铭牌上的额定电流是指路器主触头的额定电流，是保证接触器触头长期正常工作的电流值。
脱扣电流脱扣电流是使过电流脱扣器动作的电流设定值，当电路短路或负载严重超载，负载电流大于脱扣电流时，断路器主触头分断。
过载保护电流、时间曲线过载保护电流、时间曲线，为反时限特性曲线，过载电流越大，热脱扣器动作的时间就越短。
欠电压脱扣器线圈的额定电压欠电压脱扣器线圈的额定电压一定要等于线路额定电压。
分励脱扣器线圈的额定电压分励脱扣器线圈的额定电压一定要等于控制控制电源电压。
额定极限短路分断能力Icu断路器的分断能力指标有两种：额定极限短路分断能力Icu和额定运行短路分断能力Ics。
额定极限短路分断能力Icu，是断路器分断能力极限参数，分断几次短路故障后，断路器分断能力将有所下降。
额定运行短路分断能力Ics，是断路器的一种分断指标，即分断几次短路故障后，还能保证其正常工作。
塑壳断路器与框架断路器的区别和选用（1）塑壳断路器和框架断路器同是断路器产品中使用十分普遍的产品，不过很多人并不是十分了解两者存在的区别，在选购的时候也经常会出现举棋不定的情况。
我所面对的一些客户也经常有这样的困扰，所以我根据这个问题，咨询了工厂内三位资深工程师，并对他们平时选购的一些心得进行总结，在这里说下塑壳断路器与框架断路器两者的区别，以及选用时需要注意的地方。
框架断路器分段能力高且功能完善-工程师1塑壳断路器采用塑料化结构，特点是将断路器外壳、框架采用塑料压制而成，将触头、灭弧系统都放在绝缘小室中，防止相间短路，确保电弧向上喷出，保证触头系统可靠分断。
而框架断路器采用模块化结构，分为框架、触头灭弧系统、手动操作机构、电动操作机构、智能型控制器以及抽屉座等部分。
每个部分都成为一个完整独立的部件，组装时只需1-2个螺钉即可将其固定，拆装十分方便有利于检修维护。
塑壳断路器产品种类繁多，其特点是结构紧凑，操作容易，功能比较简单，一般配置过流脱扣器和瞬时脱扣器，框架断路器则功能完善，特别是近年来单片机技术的应用，框架断路器向着高性能、易维护、网络化的方向发展。
在额定电流上，塑壳断路器一般为630A（一些新产品可达到1600A）以下，而框架断路器的额定电流要大很多，一般为630A-6300A（比如我们公司生产的DW15,DW16和DW17系列框架断路器都达到了这个标准）。
另外在分段能力上，框架断路器要比塑壳断路器高。
在实际应用中，800A以上的回路或分段能力要求特别高的回路或需要功能较多的回路应该采用框架断路器，630A以下的回路，一般使用塑壳断路器。
塑壳断路器适用于做支路保护开关-工程师2框架断路器的所有零件都装在一个绝缘的金属框架内，常为开启式，可装设多种附件，更换触头和部件较为方便，多用在电源端总开关。
过电流脱扣器有电磁式，电子式和智能式脱扣器等几种。
断路器具有长延时、短延时、瞬时及接地故障四段保护，每种保护整定值均根据其壳架等级在一定范围内调整。

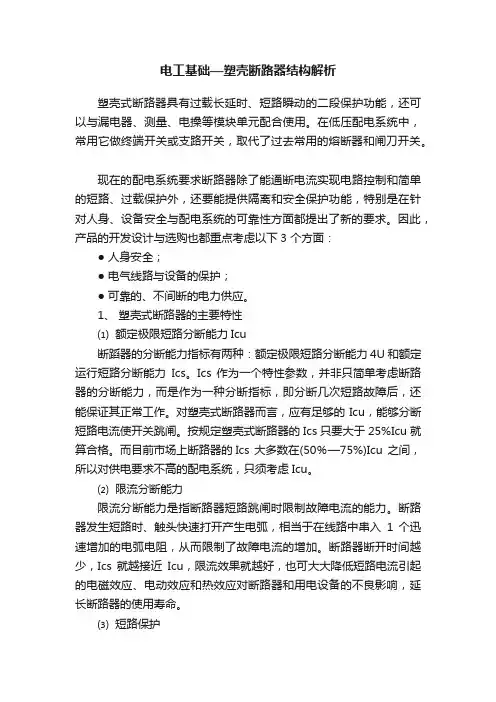

电工基础—塑壳断路器结构解析塑壳式断路器具有过载长延时、短路瞬动的二段保护功能，还可以与漏电器、测量、电操等模块单元配合使用。
在低压配电系统中，常用它做终端开关或支路开关，取代了过去常用的熔断器和闸刀开关。
现在的配电系统要求断路器除了能通断电流实现电路控制和简单的短路、过载保护外，还要能提供隔离和安全保护功能，特别是在针对人身、设备安全与配电系统的可靠性方面都提出了新的要求。
因此，产品的开发设计与选购也都重点考虑以下3 个方面：● 人身安全；● 电气线路与设备的保护；● 可靠的、不间断的电力供应。
1、塑壳式断路器的主要特性⑴ 额定极限短路分断能力Icu断蹈器的分断能力指标有两种：额定极限短路分断能力4U 和额定运行短路分断能力Ics。
Ics 作为一个特性参数，并非只简单考虑断路器的分断能力，而是作为一种分断指标，即分断几次短路故障后，还能保证其正常工作。
对塑壳式断路器而言，应有足够的Icu，能够分断短路电流使开关跳闸。
按规定塑壳式断路器的Ics 只要大于25%Icu 就算合格。
而目前市场上断路器的Ics 大多数在(50％—75%)Icu 之间，所以对供电要求不高的配电系统，只须考虑Icu。
⑵ 限流分断能力限流分断能力是指断路器短路跳闸时限制故障电流的能力。
断路器发生短路时、触头快速打开产生电弧，相当于在线路中串入1 个迅速增加的电弧电阻，从而限制了故障电流的增加。
断路器断开时间越少，Ics 就越接近Icu，限流效果就越好，也可大大降低短路电流引起的电磁效应、电动效应和热效应对断路器和用电设备的不良影响，延长断路器的使用寿命。
⑶ 短路保护短路保护就是短路瞬时跳闸。
要注意在负荷变化后及时调整保护的整定值，防止整定值过小频繁跳闸影响供电质量，或整定值过大使线路和设备得不到有效保护。
⑷ 过载延时保护过载延时保护是指负荷电流超过设备的限定范围有烧毁设备的危险，保护装置能在一定时间内切断电源。
过载有个热量积累的过程，保护动作不需要过于迅速。
浅谈塑壳断路器一、断路器的组成及作用二、断路器的工作原理三、断路器的制造工艺四、断路器的基本特性参数五、断路器的使用与选型一断路器的组成及作用1.1、断路器的组成1.2、断路器的作用1.1、断路器的组成断路器一般由触头系统、灭弧系统、接线端子、操作机构、脱扣器、外壳等构成。
1.2、断路器的作用低压断路器也称为自动空气开关，它功能相当于刀闸开关、过流继电器、热继电器及漏电保护器等电器部分或全部的功能总和，是低压配电网中一种重要的保护电器。
它最主要作用就是切断和接通负载电路，以及切断故障电路，在系统发生故障时能与保护装置和自动装置相配合,迅速切断故障电流防止事故扩大，从而保证系统安全运行。
二断路器的工作原理。
L1L2L32143567低压断路器工作原理图1-主触点2-自由脱扣机构3-过电流脱扣器4-分励脱扣器5-热脱扣器6-欠电压脱扣器7-停止按钮三断路器的制造工艺3.1 分励脱扣器3.2 辅助触头3.3 欠电压脱扣器3.1、分励脱扣器分励脱扣器本质上就是一个分闸线圈加脱扣器。
热脱扣和电磁脱扣也用这个脱扣器。
给分励脱扣线圈加上规定的电压，断路器就脱扣而分闸。
分励脱扣器是一种远距离操纵分闸的附件。
当电源电压等于额定控制电源电压的70％-110％之间的任一电压时，就能可靠分断断路器。
分励脱扣器是短时工作制，线圈通电时间一般不能超过1S，否则线会被烧毁。
塑壳断路器为防止线圈烧毁，所以在控制回路里要串接一个断路器的常闭接点，断路器脱扣后切断分励脱扣线圈的电流。
断路器分励脱扣后是不能立刻远控合闸的，也不能直接手动合闸，必须将断路器扣后才能合闸，3.2、辅助触头是与断路器的主电路分、合机构机械上连动的触头，接在断路器的控制电路中通过断路器的分合，对其相关电器实施控制或联锁，例如向信号灯、继电器等输出信号。
塑壳断路器壳架等级额定电流100A为单断点转换触头，225A及以上为桥式触头结构，约定发热电流为3A；壳架等级额定电流400A及以上可装两常开、两常闭，约定发热电流为6A。

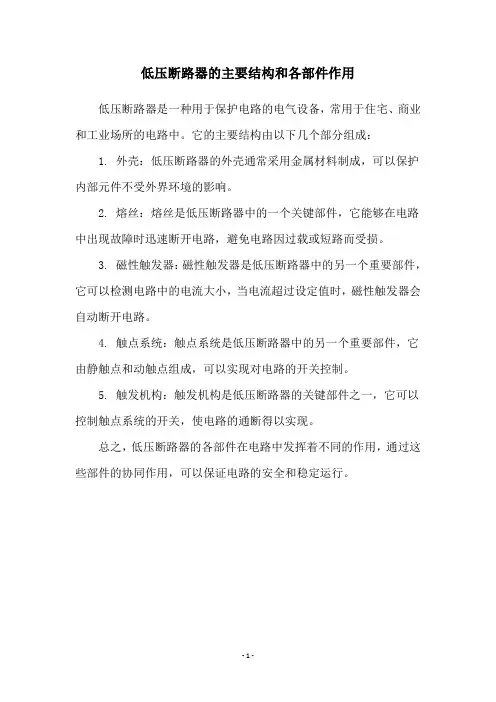

低压断路器的主要结构和各部件作用
低压断路器是一种用于保护电路的电气设备，常用于住宅、商业和工业场所的电路中。
它的主要结构由以下几个部分组成：
1. 外壳：低压断路器的外壳通常采用金属材料制成，可以保护内部元件不受外界环境的影响。
2. 熔丝：熔丝是低压断路器中的一个关键部件，它能够在电路中出现故障时迅速断开电路，避免电路因过载或短路而受损。
3. 磁性触发器：磁性触发器是低压断路器中的另一个重要部件，它可以检测电路中的电流大小，当电流超过设定值时，磁性触发器会自动断开电路。
4. 触点系统：触点系统是低压断路器中的另一个重要部件，它由静触点和动触点组成，可以实现对电路的开关控制。
5. 触发机构：触发机构是低压断路器的关键部件之一，它可以控制触点系统的开关，使电路的通断得以实现。
总之，低压断路器的各部件在电路中发挥着不同的作用，通过这些部件的协同作用，可以保证电路的安全和稳定运行。
- 1 -。
塑壳式断路器是有漏电保护功能的，分为热磁式与电子式两种，相比而言电子式断路器具有体积小、精度高、灵敏度高的优点，但是其抗干扰能力比较差。
接下来，我们就一起来了解一下塑壳式断路器所有型号含义，塑壳式断路器和漏电保护器区别以及塑壳式断路器有漏电保护功能吗的相关内容，希望可以帮助到大家。
一、塑壳式断路器所有型号含义1、塑壳式断路器的型号是3300、3310、3320。
第一个3表示的是3P开关，如果是4则表示4P开关;第二个3表示热磁式脱扣器，如果是2就表示是电子脱扣器，1表示没有脱扣器。
塑壳式断路器2、塑壳式断路器中的第三个0表示无附件，1表示分励脱扣器AC400V，2表示AC230V，3表示DC220V，4表示DC110V，5表示DC24V，6表示欠压脱扣器AC400V，7表示欠压脱扣器AC230V/DC220V。
3、塑壳式断路器第四个0表示无附件，如果是1就表示报警触头，2表示辅助触头，3表示双辅助触头，4表示辅助加报警。
型号额定电流（A）外形尺寸（W×L×H）3极NM1-63S 6、10、16、20、25、 32、40、50、63 76×135×90 NM1-63H 76×135×100 NM1-100S 16、20、25、32、40、 50、63、80、100 90×155×84 NM1-100H 90×155×103 NM1-100R NM1-225S 100、125、160、180、200、225105×165×110 NM1-225H 105×165×127NM1-225R NM1-400S 225、250、315、350、400 150×257×162NM1-400H NM1-400R NM1-630S 400、500、630 182×270.5×164.5NM1-630H NM1-630R NM1-800H 630、700、800 210×280×168 NM1-800R NM1-1250H700、800、1000、1250210×406×202型号额定电流（A）外形尺寸（W×L×H）3极NM6-125S 10、12.5、16、20、25、32、40、50、63、80、100、125 78×120×68 NM6-125H NM6-125R 78×130×80 NM6-160S 12.5、16、20、25、32、40、50、63、80、100、125、160 90×120×68 NM6-160H NM6-160R 90×130×80 NM6-250S 100、125、160、180、200、225、250 105×170×103NM6-250H NM6-250R NM6-400S 200、225、250、315、350、400140×254×103NM6-400H NM6-400R NM6-630S 400、500、630 210×268×102NM6-630H NM6-630R NM6-800S 400、500、630、700、800 210×268×102NM6-800H NM6-800R NM6-1250S 630、700、800、1000、1250210×406×142.5NM6-1250H NM6-1250R NM6-1600S 800、1000、1250、1600210×406×142.5NM6-1600H NM6-1600R型号额定电流（A）外形尺寸（W×L×H）3极NM6S-250S 40、63、100、160、200、250105×210×103NM6S-250H NM6S-250R NM6S-400S 250、315、350、400 140×254×103 NM6S-400H NM6S-400R NM6S-630S 400、500、630 210×268×102NM6S-630H NM6S-630R NM6S-800S 500、630、700、800 210×268×102 NM6S-800H NM6S-800R NM6S-1250S 630、700、800、1000、1250210×406×142.5NM6S-1250H NM6S-1250R NM6S-1600S 800、1000、1250、1600 210×406×142.5NM6S-1600H NM6S-1600R型号额定电流（A）外形尺寸（W×L×H）3极NM8-100S 16、20、25、32、40、50、63、80、10090×140×79NM8-100H NM8-100R NM8-250S 100、125、160、180 200、225、250 105×157×88 NM8-250H NM8-250R NM8-630S 250、315、350、400、500 140×255×113NM8-630H NM8-630R NM8-1250S 630、700、800、1000、1250210×370×196NM8-1250H NM8-1250R型号额定电流（A）外形尺寸（W×L×H）3极NM8S-100S 40、50、63、80、100105×157×88NM8S-100H NM8S-100R NM8S-250S 100、125、160、180 200、225、250 105×157×88 NM8S-250H NM8S-250R NM8S-630S 250、315、350、400、500、630 140×255×113NM8S-630H NM8S-630R NM8S-1250S 630、700、800、1000、1250210×370×196NM8S-1250H NM8S-1250R型号额定电流（A）外形尺寸（W×L×H）3极NM10-100S 15、20、25、30、 40、 50、60、80、100 110×155×107NM10-100H NM10-100R NM10-250S 100、120、140、150、170、200、250 156×278×145NM10-250H NM10-250R NM10-600S 200、250、300、400、500、600212×339×152NM10-600H NM10-600R。
塑壳断路器工作原理和主要参数塑壳断路器一般适用于供电系统400V供电与低压配电系统的总进线端处接口，在地铁站被广泛运用于二级负荷小动力电源配电箱、三级负荷小动力电源配电箱、双电源切换箱、消防控制柜以及MCC柜系统中;车辆段和区间所部分低压配电系统也使用了塑壳断路器。
地铁站低压配电系统中使用的断路器的型号一般是VL160、VL250等，表示额定电流为160A、250A。
塑壳断路器的工作原理低压断路器的主触点是靠手动操作或电动合闸的。
主触点闭合后，自由脱扣机构将主触点锁在合闸位置上。
过电流脱扣器的线圈和热脱扣器的热元件与主电路串联，欠电压脱扣器的线圈和电源并联。
当电路发生短路或严重过载时，过电流脱扣器的衔铁吸合，使自由脱扣机构动作，主触点断开主电路。
当电路过载时，热脱扣器的热元件发热使双金属片上弯曲，推动自由脱扣机构动作，主触点断开主电路。
当电路欠电压时，欠电压脱扣器的衔铁释放，也使自由脱扣机构动作，主触点断开主电路。
当按下分励脱扣按钮时，分励脱扣器衔铁吸合，使自由脱扣机构动作，主触点断开主电路。
塑壳断路器塑壳断路器的主要参数1.额定电压断路器铭牌上的额定电压是指断路器主触头的额定电压，是保证接触器触头长期正常工作的电压值。
2.额定电流接触器铭牌上的额定电流是指路器主触头的额定电流，是保证接触器触头长期正常工作的电流值。
3.脱扣电流脱扣电流是使过电流脱扣器动作的电流设定值，当电路短路或负载严重超载，负载电流大于脱扣电流时，断路器主触头分断。
4.过载保护电流、时间曲线过载保护电流、时间曲线，为反时限特性曲线，过载电流越大，热脱扣器动作的时间就越短。
5.欠电压脱扣器线圈的额定电压欠电压脱扣器线圈的额定电压一定要等于线路额定电压。
6.分励脱扣器线圈的额定电压分励脱扣器线圈的额定电压一定要等于控制控制电源电压。
7.额定极限短路分断能力Icu断路器的分断能力指标有两种：额定极限短路分断能力Icu和额定运行短路分断能力Ics。
塑壳断路器附件的功能以及如何选择（2）塑壳断路器附件的功能以及如何选择塑壳断路器附件的功能以及如何选择 [篇2]1.塑壳断路器的应用塑壳断路器广泛应用于工农业、交通、矿山、民用建筑和国防等部门，对电力的传输和分配、电路的控制与保护起很大作用，是一种使用量大，面广的产品。
由于使用者对塑壳断路器的特性和技术要求了解不深或不全面，有些概念容易互相混淆，在实际应用中就经常出现一些偏失和误解。
本文对用户在选择和使用塑壳断路器时容易出现的问题做一介绍，以帮助用户合理选择使用塑壳断路器。
2.断路器壳架等级断路器壳架等级额定电流是指基本尺寸相同的框架和塑料外壳中能装的最大脱扣器的额定电流。
断路器额定电流是指断路器中的脱扣器能长期通过的电流，又称断路器脱扣器额定电流。
同一系列中有多种壳架等级额定电流，同一壳架等级额定电流中又有多种额定电流。
例如DZ20系列中有100、225、400、630、800、1250等壳架等级额定电流，而100壳架等级额定电流中有16A、20A、25A、32A、40A、50A、63A、80A、100A额定电流；225A壳架等级额定电流中有100A，125A、160A、180A、200A、225A额定电流。
DZ20-100和DZ20-225两种壳架等级中都有100A额定电流，但断路器体积外形和分断能力不相同，因此在选用时要把型号填写完整即具体的壳架等级额定电流内的断路器额定电流。
额定电流分级是按(1.25)优先系数来选择的：一方面是符合和满足最大线路和电器元件额定电流的需要；另一方面是为了标准化，以取得最佳的使用导线及加工的效益。
因此它所规定的级别是：3(6)、8、10、12.5、16，20、25、32、40、50、63、80，100、125、160、200、250、315、400A等。
由于此规定，当线路计算负载为90A时，则只能选100A规格，因此在一定程度上影响它的保护性能。
脱扣器电流整定值是指脱扣器调整到动作电流值。
低压断路器基本结构及技术参数低压断电器是低压电力系统中的主要电器设备之一。
低压断路器可在正常负荷下接通或断开电路，当电路中发生短路故障或过载时，低压断路器可自动掉闸电路起到保护气线路和电气设备的作用，并可防止事故范围扩大。
低压电路器可用于低压配电装置中做总开关和支路开关，也可用于电动机不频繁的起动控制。
一、低压断路器的基本结构低压电路器由脱扣器、触头系统、灭弧装置、传动机构、基架和外壳等部分组成。
1、脱扣器脱扣器是低压断路器中用来接受信号的元件。
若线路中出现不正常情况或由操作人员或继电保护装置发出信号时，脱扣器会根据信号的情况通过传递元件使触头动作掉闸切断电路。
低压断路器的脱扣器一般有过流脱扣器、热脱扣器、失压脱扣器、分励脱扣器等几种。
它们的结构见图1。
图1 低压断路器的脱扣器低压断路器投入运行时，操作手柄已经使主触头闭合，自由脱扣机构将主触头锁定在闭合位置，各类脱扣器进入运行状态。
（1）电磁脱扣器电磁脱扣器与被保护电路串联。
线路中通过正常电流时，电磁铁产生的电磁力小于反作用力弹簧的拉力，衔铁不能被电磁铁吸动，断路器正常运行。
当线路中出现短路故障时，电流超过正常电流的若干倍，电磁铁产生的电磁力大于反作用力弹簧的作用力，衔铁被电磁铁吸动通过传动机构推动自由脱扣机构释放主触头。
主触头在分闸弹簧的作用下分开切断电路起到短路保护作用。
（2）热脱扣器热脱扣器与被保护电路串联。
线路中通过正常电流时，发热元件发热使双金属片弯曲至一定程度(刚好接触到传动机构)并达到动态平衡状态，双金属片不再继续弯曲。
若出现过载现象时，线路中电流增大，双金属片将继续弯曲，通过传动机构推动自由脱扣机构释放主触头，主触头在分闸弹簧的作用下分开，切断电路起到过载保护的作用。
（3）失压脱扣器失压脱扣器并联在断路器的电源测，可起到欠压及零压保护的作用。
电源电压正常时扳动操作手柄，断路器的常开辅助触头闭合，电磁铁得电，衔铁被电磁铁吸住，自由脱扣机构才能将主触头锁定在合闸位置，断路器投入运行。
报告编号：20AAX0101Y14-10837-A01国家强制性产品认证试验报告■新申请□变更□监督□复审□其他：申请编号：20AAX0101Y14-10837-A01（任务编号）产品名称：塑料外壳式断路器型号：NDM3AE-630L,NDM3AE-630M检测机构：上海电器设备检测所有限公司产品名称：塑料外壳式断路器 型 号： NDM3AE-630L, NDM3AE-630M 商 标：Nader,良信 样品数量：16台 样品来源：工厂送样 收样日期：2020-04-14,2020-09-10完成日期：2020-09-27委托人：上海良信电器股份有限公司 委托人地址：上海市浦东新区申江南路2000号生产者：上海良信电器股份有限公司 生产者地址：上海市浦东新区申江南路2000号生产企业：上海良信电器股份有限公司 生产企业地址：上海市浦东新区申江南路2000号试验结论：依据GB/T 14048.2-2008检验合格本申请认证单元所覆盖的产品型号规格及相关情况说明：型号：NDM3AE-630L,NDM3AE-630MUimp ：8kV ； Ui ：800V ；Ue ：AC380/400/415V ；In ：630A(400A,450A,500A,550A,600A,630A 可调)； Ics=Icu ：50kA(L 型),65kA(M 型)； Icw ：8kA/1s过电流脱扣器类型：电子式； 使用类别：B ； 极数: 3P ； 适用于隔离；适用频率: 50/60Hz ；配用的辅助触头(F1-22L/M3AE-400): 1NO1NC,2NO2NC ； Ith: 5A ；AC-15: Ue/Ie: AC250V/5A主检： 日期：2020.10.09（检测机构名称、盖章）2020年10月09日审核：日期：2020.10.09签发： 日期：2020.10.09备注：此自我声明与V2020CQC012030-520464同时申请, 且产品一致。
