【CN110194463A】一种埃洛石铁氧体复合材料及其制备方法【专利】

(10)申请公布号 (43)申请公布日 2010.12.22*CN101921104A*(21)申请号 201010268594.6(22)申请日 2010.08.31C04B 35/26(2006.01)C04B 35/622(2006.01)(71)申请人常熟市麦克司磁业有限公司地址215500 江苏省常熟市虞山镇苏州路(72)发明人荣芬(74)专利代理机构苏州广正知识产权代理有限公司 32234代理人张利强(54)发明名称一种铁氧体的制备方法(57)摘要本发明公开了一种铁氧体的制备方法，所述铁氧体是按以下步骤制备的：配料-预烧-造粒-成型-烧结制成。

与现有技术相比，本发明具有以下的优点：选取合适的原料组分，使得所制的铁氧体在低损耗的情况下，能满足高温区的饱和磁通密度；设置缓冷区，可减少辅料的使用，降低成本；控制粉末直径，使得到充分的烧成密度，从而提高饱和磁通密度。

所制成的铁氧体在高温下也有较高的饱和磁通密度。

(51)Int.Cl.(19)中华人民共和国国家知识产权局(12)发明专利申请权利要求书 1 页 说明书 3 页CN 101921104 AC N 101921104 A1.一种铁氧体的制备方法，其特征在于，所述铁氧体是按以下步骤制备的：(1)配料：主料：62～68mol％的氧化铁，12～20mol％的氧化锌，其余为氧化锰；辅料：0～5mol％的氧化镍和0～4mol％的氧锂；(2)煅烧：把主料混合后，在800～1000℃下用雾化煅烧法煅烧约0.5～2小时；(3)、造粒：在步骤(2)成品中添加辅料后，进行二次粉碎，得到90％直径为10μm以下的粉末，加入粘合剂混合，采用喷雾造粒法得到平均直径为80～200μm的颗粒；(4)、成型：将步骤(3)成品烘干后压制成型，并进行修整得到成型体；(5)、烧结：升温过程：在4.0％或以下的氧分压范围内升温；保温过程：1250～1400℃下烧结4～5小时；降温过程：在氮气氛下进行降温。

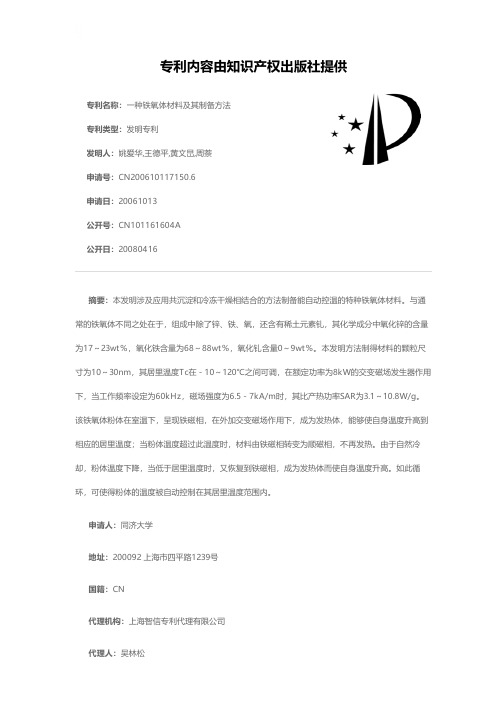

专利名称：一种铁氧体材料及其制备方法专利类型：发明专利
发明人：姚爱华,王德平,黄文旵,周萘
申请号：CN200610117150.6
申请日：20061013
公开号：CN101161604A
公开日：
20080416
专利内容由知识产权出版社提供
摘要：本发明涉及应用共沉淀和冷冻干燥相结合的方法制备能自动控温的特种铁氧体材料。

与通常的铁氧体不同之处在于，组成中除了锌、铁、氧，还含有稀土元素钆，其化学成分中氧化锌的含量为17～23wt％，氧化铁含量为68～88wt％，氧化钆含量0～9wt％。

本发明方法制得材料的颗粒尺寸为10～30nm，其居里温度Tc在－10～120℃之间可调，在额定功率为8kW的交变磁场发生器作用下，当工作频率设定为60kHz，磁场强度为6.5－7kA/m时，其比产热功率SAR为3.1～10.8W/g。

该铁氧体粉体在室温下，呈现铁磁相，在外加交变磁场作用下，成为发热体，能够使自身温度升高到相应的居里温度；当粉体温度超过此温度时，材料由铁磁相转变为顺磁相，不再发热。

由于自然冷却，粉体温度下降，当低于居里温度时，又恢复到铁磁相，成为发热体而使自身温度升高。

如此循环，可使得粉体的温度被自动控制在其居里温度范围内。

申请人：同济大学
地址：200092 上海市四平路1239号
国籍：CN
代理机构：上海智信专利代理有限公司
代理人：吴林松
更多信息请下载全文后查看。

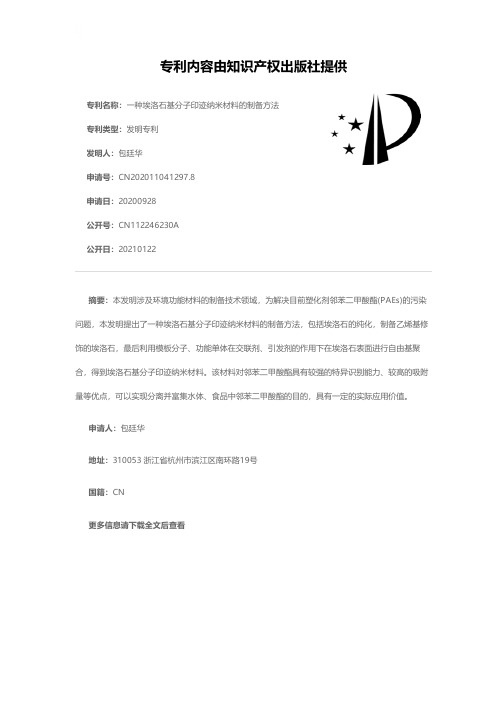

专利名称：一种埃洛石基分子印迹纳米材料的制备方法专利类型：发明专利
发明人：包廷华
申请号：CN202011041297.8
申请日：20200928
公开号：CN112246230A
公开日：
20210122
专利内容由知识产权出版社提供
摘要：本发明涉及环境功能材料的制备技术领域，为解决目前塑化剂邻苯二甲酸酯(PAEs)的污染问题，本发明提出了一种埃洛石基分子印迹纳米材料的制备方法，包括埃洛石的纯化，制备乙烯基修饰的埃洛石，最后利用模板分子、功能单体在交联剂、引发剂的作用下在埃洛石表面进行自由基聚合，得到埃洛石基分子印迹纳米材料。

该材料对邻苯二甲酸酯具有较强的特异识别能力、较高的吸附量等优点，可以实现分离并富集水体、食品中邻苯二甲酸酯的目的，具有一定的实际应用价值。

申请人：包廷华
地址：310053 浙江省杭州市滨江区南环路19号
国籍：CN
更多信息请下载全文后查看。

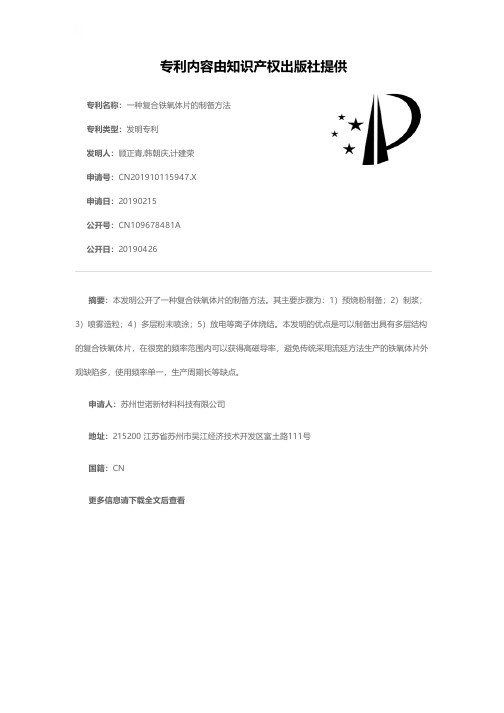

专利名称：一种复合铁氧体片的制备方法专利类型：发明专利
发明人：顾正青,韩朝庆,计建荣
申请号：CN201910115947.X
申请日：20190215
公开号：CN109678481A
公开日：
20190426
专利内容由知识产权出版社提供
摘要：本发明公开了一种复合铁氧体片的制备方法。

其主要步骤为：1）预烧粉制备；2）制浆；3）喷雾造粒；4）多层粉末喷涂；5）放电等离子体烧结。

本发明的优点是可以制备出具有多层结构的复合铁氧体片，在很宽的频率范围内可以获得高磁导率，避免传统采用流延方法生产的铁氧体片外观缺陷多，使用频率单一，生产周期长等缺点。

申请人：苏州世诺新材料科技有限公司
地址：215200 江苏省苏州市吴江经济技术开发区富土路111号
国籍：CN
更多信息请下载全文后查看。

专利名称：一种用于吸附有机气体的埃洛石基多孔炭复合材料及其制备方法
专利类型：发明专利
发明人：邓亮亮,袁鹏,刘冬
申请号：CN202011240458.6
申请日：20201109
公开号：CN112604654A
公开日：
20210406
专利内容由知识产权出版社提供
摘要：本发明公开了一种用于吸附有机气体的埃洛石基多孔炭复合材料及其制备方法。

本发明通过高温水蒸气活化技术以及碱溶液选择性刻蚀技术，制得富含氧化铝的埃洛石基载体；然后充分利用氧化铝的固体酸性，及其对糠醇溶液的催化特性，通过抽真空使糠醇进入埃洛石基载体内腔中，并通过高温碳化作用，使多孔炭均匀地负载于埃洛石基载体的内腔和外表面。

本发明的用于吸附有机气体的埃洛石基多孔炭复合材料具有多级孔结构，包括埃洛石的介孔内腔，氧化硅片层溶解后产生的微孔，以及多孔炭的微孔；同时，该复合材料具有较高的比表面积和总孔体积，并对正己烷、苯、甲苯等有机气体具有较高的吸附量。

申请人：中国科学院广州地球化学研究所
地址：510640 广东省广州市天河区科华街511号
国籍：CN
代理机构：广州科粤专利商标代理有限公司
更多信息请下载全文后查看。

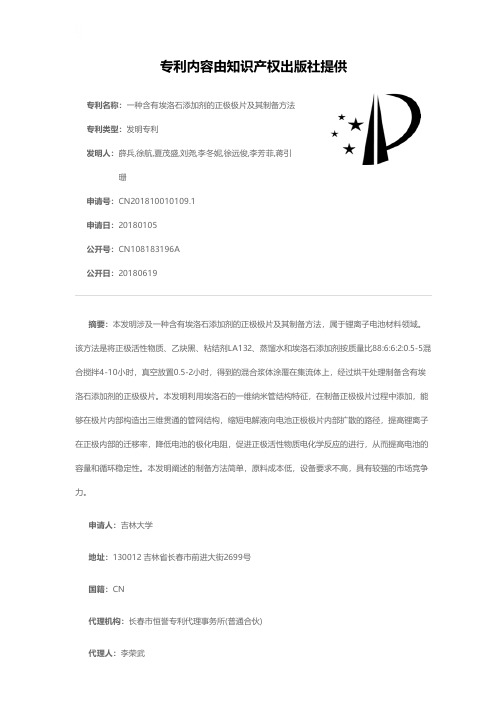

专利名称：一种含有埃洛石添加剂的正极极片及其制备方法专利类型：发明专利
发明人：薛兵,徐航,夏茂盛,刘尧,李冬妮,徐远俊,李芳菲,蒋引珊
申请号：CN201810010109.1
申请日：20180105
公开号：CN108183196A
公开日：
20180619
专利内容由知识产权出版社提供
摘要：本发明涉及一种含有埃洛石添加剂的正极极片及其制备方法，属于锂离子电池材料领域。

该方法是将正极活性物质、乙炔黑、粘结剂LA132、蒸馏水和埃洛石添加剂按质量比88:6:6:2:0.5‑5混合搅拌4‑10小时，真空放置0.5‑2小时，得到的混合浆体涂覆在集流体上，经过烘干处理制备含有埃洛石添加剂的正极极片。

本发明利用埃洛石的一维纳米管结构特征，在制备正极极片过程中添加，能够在极片内部构造出三维贯通的管网结构，缩短电解液向电池正极极片内部扩散的路径，提高锂离子在正极内部的迁移率，降低电池的极化电阻，促进正极活性物质电化学反应的进行，从而提高电池的容量和循环稳定性。

本发明阐述的制备方法简单，原料成本低，设备要求不高，具有较强的市场竞争力。

申请人：吉林大学
地址：130012 吉林省长春市前进大街2699号
国籍：CN
代理机构：长春市恒誉专利代理事务所(普通合伙)
代理人：李荣武
更多信息请下载全文后查看。

专利名称：一种基于埃洛石的复合型阻燃剂及其制备方法专利类型：发明专利
发明人：张旗,舒永俊,杨俊锋,涂伟强,周良志,刘治田
申请号：CN202111093431.3
申请日：20210917
公开号：CN113773555B
公开日：
20220614
专利内容由知识产权出版社提供
摘要：本发明公开一种基于埃洛石的复合型阻燃剂及其制备方法。

该方法包括以下步骤：对含埃洛石纳米管、Fe2+和Fe3+的分散液施加负压下使Fe2+和Fe3+进入埃洛石纳米管的内腔中，再通过碱沉积Fe2+和Fe3+、陈化，得到Fe3O4/HNTs复合材料，然后依次包覆多巴胺、接枝硅烷偶联剂和DOPO得到基于埃洛石的复合型阻燃剂。

本发明通过在埃洛石管内负载Fe3O4，并包覆聚多巴胺，引入大量活性基团，有利于包覆其他物质，且可提升复合物的阻燃性能，负载磷系阻燃剂DOPO后，进一步提升了复合材料的热稳定性和阻燃性，扩大了其在阻燃领域的应用范围；本发明制备的复合型阻燃剂，表面含大量活性基团，可均匀分散在基质中，提高其与基体的相容性，在防火涂料、聚合物阻燃等方面具有广阔的应用前景。

申请人：武汉工程大学
地址：430074 湖北省武汉市东湖新技术开发区光谷一路206号
国籍：CN
代理机构：武汉智嘉联合知识产权代理事务所(普通合伙)
代理人：姜婷
更多信息请下载全文后查看。

专利名称：一种磁性埃洛石纳米管及其制备方法和应用专利类型：发明专利
发明人：魏文博,付烨,陈宗正
申请号：CN202010954272.0
申请日：20200911
公开号：CN112110492A
公开日：
20201222
专利内容由知识产权出版社提供
摘要：本发明公开了一种磁性埃洛石纳米管的制备方法，其制备过程：采用有机铁法，以埃洛石纳米管作为纳米容器，分散于有机铁溶液中，在无氧环境下反应，在埃洛石纳米管内原位合成四氧化三铁纳米粒子，从而形成具有磁性的埃洛石。

本发明的磁性埃洛石制备方法简单、原料来源丰富、成本低；同时，本发明的磁性埃洛石未改变埃洛石的表面性质，该磁性埃洛石可以进行多种表面修饰，并应用于生物医学、化学、环境学等领域的应用。

申请人：深圳市犀锐生物科技有限公司
地址：518083 广东省深圳市盐田区海山街道田东社区深盐路2028号大百汇生物健康产业园1栋三单元704
国籍：CN
代理机构：北京慕达星云知识产权代理事务所(特殊普通合伙)
代理人：王攀
更多信息请下载全文后查看。

专利名称：一种埃洛石磁性复合材料表面印迹温敏吸附剂的制备方法
专利类型：发明专利
发明人：潘建明,刘燕,王柄,戴江栋,徐龙城,李秀秀,杭辉,闫永胜
申请号：CN201210037472.5
申请日：20120220
公开号：CN102580696A
公开日：
20120718
专利内容由知识产权出版社提供
摘要：本发明一种埃洛石磁性复合材料表面印迹温敏吸附剂的制备方法，属环境功能材料制备技术领域。

通过简单有效的溶剂热合成法制备了四氧化三铁/埃洛石纳米管(FeO/HNTs)磁性复合材料。

接着对磁性复合材料进行了乙烯基改性。

随后通过自由基聚合过程制备埃洛石纳米管磁性复合材料表面印迹温敏型吸附剂，并将吸附剂用于水溶液中2,4,5-三氯苯酚的选择性识别和分离。

制备的温敏型印迹吸附剂有显著的热和磁稳定性，敏感的磁和热感应效果，有较高的吸附容量，显著地随温度可逆吸附/释放功能，明显的TCP分子识别性能。

申请人：江苏大学
地址：212013 江苏省镇江市京口区学府路301号
国籍：CN
代理机构：南京经纬专利商标代理有限公司
代理人：楼高潮
更多信息请下载全文后查看。
