三、设计总结 (21)一、阳台壁挂式太阳能热水器简介阳台壁挂式太阳能热水器的安装使用不受楼层限制，可实现高层建筑利用太阳能生产热水的目的，符合国家及广大消费者越来越注重建筑和产品环保节能的趋势。

阳台壁挂式太阳能热水器的组成一般包括：保温水箱、功能箱、循环管路、联箱、。

二、2.1阳台壁挂式太阳能热水器总体安装尺寸见图(2)图（2.2）图（2.3）2.2阳台尺寸定位图（3）1.1图（4）（2）预埋件定位尺寸见图（3）和表（1）。

选用80L水箱时两预埋件间距1.4m，100L水箱时1.7m。

2.4支架安装设计要点集热器支架的间距见表（1），选用80L水箱时两支架间距1.4米，100L水箱时1.7米2.4.1图（5）（1）支架穿墙需预留63mm的圆孔，尽量贴近结构地面（见图（6））。

安装好支架后用发泡材料填充。

（2）支架反穿入阳台内。

同预埋构件焊接。

焊接前应对焊接处进行清理。

图（6）2.4.2阳台外设挑出平台，预埋构件位于阳台外阳台外设挑出平台，预埋件位于阳台外时，支架安装见图（7）。

（1）挑出平台应至少宽400mm。

（2）预埋件同支架焊接。

2.5保温水箱安装设计要点（1）保温水箱功能箱一侧，距墙应至少有40mm的间距，以便安装保护罩。

（2）保温水箱顶距楼板应有至少50mm的距离，以便水箱可以挂上挂钩。

根据阳台构造的不同，保温水箱也有不同的安装形式，下述为几种可能的安装形式。

控制仪面板
② 定时、峰谷电价区域 ⑤ 时钟显示区域（初始值为 12:00）
③ 温度状态条 ⑥ 操作区
1、开关机
插上电源插头——接通电源，系统进入自检状态（每个显示灯都亮），后进入关机系统。 按“开关”键——按 s 键时间在 300ms＜t＜3s 内有效，则开机，系统再次自检，自检后：
时间显示：时间显示记忆值，首次开机或长期断电显示默认值
坡度。 加水与冲液
（1）打开冷水阀门，打开热水出口阀门，向水箱加水，直到热水阀门出水时，关闭热水阀门。 （2）将灌液口密封螺栓卸掉，用专用加液装置将防冻液均匀加入太阳能系统，当溢流口流出 液体时停止加液，过五分钟确认液体加满，将密封螺栓拧入管箍内（高位置为加液口，低位置为 溢流口，见系统原理图）。 试运行 （1）检查各个管路是否有渗漏。 （2）确认水箱已注满水，各个接头无漏水后，接通电源试加热。 （3）在晴好天气观察太阳能的运行情况。
使之水平，然后把螺栓拧紧。 检查各螺栓，重新紧固一遍，水箱安装结束。
2、集热器安装
第 11 页 共 13 页
确认墙体能承受集热器装满水后总重的三倍，否则应采取加固措施 先将随机附带的悬挂架分成两组，将三角架组装好，组装图（如图），最后用螺栓紧固。 将支架用膨胀螺丝固定在墙上或阳台上，确认支架安装牢固。支架的上下位置以不遮挡楼下
阳台壁挂式太阳能 安装说明书
第 1 页 共 13 页
目录
产品工作原理 产品结构与特点 产品技术性能、参数及规格 控制仪功能 产品使用方法 注意事项 系统的安装 常见故障及处理方法 维护保养
第 2 页 共 13 页
产品工作原理
系统结构原理图 系统运行原理： 平板集热器通过选择性吸收涂层吸收太阳辐射，加热平板流道内的导热介质。通过热虹吸原

平板式阳台壁挂太阳能热水器安装手册安装原理图安装热水器所需工具：管钳、活动扳手、钢锯、扩口器、水钻、冲击钻、水平尺、热熔器、Φ19套筒、安全带、手钳、尖嘴钳、剥线钳、螺丝刀、长绳等。

安装所需材料Φ16铜管、橡塑保温管、扎带、锡箔胶带、2平方三芯电源线、绝缘胶带、伴热带（水箱在室外必装）、零度开关等。

安装说明1.集热器的出水端略高1.5-2cm2.水箱比集热器要高200-300mm3.水箱与集热器的连接铜管间距不得超过2.5m4.水箱如放置于室内，打过墙眼时过墙眼应打成斜眼，靠水箱端略高。

5.水箱的出水口与进水口要安装活结，便于日后维护。

6.正确使用减压阀。

7.正确安装使用伴热带。

8.详细了解墙体结构，如果结构是框架结构墙面使用空心砖时，固定水箱的膨胀螺栓应改用通杆螺栓。

9.根据具体情况确定水箱和集热器位置，制定合理可行的安装方案，确保安全。

10.安装角度以不小于30°为宜。

安装步骤1.安装前检查：检查工具材料是否齐全，检查安全带、大绳是否符合安全要求。

确认集热器的出水方向是否符合安装需求。

2.集热器的安装：2.1.先将随机附带的支架分成两组，将三角架组装好（组件4暂不安装），螺栓紧固。

2.2.将支架用膨胀螺栓固定在墙上或阳台上，确定支架安装牢固。

支架的上下位置以不遮挡下层住户窗户为准，左右支架位置距离太阳能集热器左右边沿500-600mm处。

2.3.确认太阳能集热器的出水方向是否在水箱一侧。

2.4.将集热器安全放置于支架上，用组件4压紧太阳能集热器，然后用螺栓紧固；确认集热器安装牢固，位置水平符合要求。

3.水箱的安装：3.1.确认墙体能承受水箱装满水后总重的三倍，否则应采取加固措施。

3.2.确定水箱的安装位置，应确保水箱的下循环管口高于集热器的顶部200-300mm以上；并且水箱与太阳能集热器连接铜管长度不大于2500mm。

3.3.根据水箱吊装板的孔距，将吊装板用Φ16的膨胀螺栓或Φ16的通杆螺栓固定。

阳台壁挂式太阳能热水器安装施工方案完整版太阳能热水器是一种环保节能的设备，现在越来越受到人们的欢迎。

附着在阳台上的壁挂式太阳能热水器成为了越来越多家庭的选择，它既方便省空间，又可以给我们带来舒适的洗浴体验。

本文将提供一份完整的施工方案，帮助大家在家中安装壁挂式太阳能热水器。

准备工作工具•电钻•手电钻•手锯•活口钳•单刀•粘合剂•螺丝刀•丝锥•扳手材料清单•壁挂太阳能热水器•太阳能热水器水箱•太阳能热水器管道•固定夹•不锈钢膨胀螺栓•螺母•压力表•油脂施工步骤步骤一：选择安装位置阳台壁挂式太阳能热水器安装的位置有很多种选择，我们可以根据实际需求来选择。

建议在阳台上选择空旷地方进行安装，方便热水器对阳光进行吸收。

在选择的位置上用手电钻开孔，打好固定螺栓的位置。

步骤二：安装支架在选定位置的墙面上预留出大小合适的孔洞，将大螺栓穿过孔洞，用固定螺母紧固，确保它牢固地固定在墙上。

再将小螺栓穿过孔洞，紧固括号。

最后，将支撑架和括号放在大螺栓上，然后就可以调整支架的位置和角度了。

步骤三：安装水箱将水箱与管道连接并安装到支架上。

需要注意的是，在收紧连接件时，一定要按顺序按照接头处的弧线铁桶排列并部分松动，用活口钳紧紧扭转接头，两端顺时针顺序紧紧接到底。

先连接热水出口，再连接进水口，确保接管件和水箱连接牢靠。

步骤四：安装热水器在水箱的上端安装阳台壁挂式太阳能热水器，并与水箱进行连接。

需要注意的是，安装时需要使用螺丝刀将它固定在支架上。

热水器与水箱连接的过程中，需要一定的技巧。

一开始可以用手做好配合，再用扳手进行适当的加压。

步骤五：接通管路将热水器与房屋内部的水管连接，连通热水器和水上的水管，使热水流出。

接通管路之前，清洁管道和保养热水器，防止因内部管道的杂质影响热水器的使用效果。

步骤六：测试安装完成后，需要进行测试。

建议按照操作说明书，先拧开进水口阀门，然后打开热水出口的阀门，等待3-5分钟，看一下进出水口是否流畅。

阳台壁挂式太阳能热水器安装施工方案完整版太阳能热水器是当今广泛应用于家庭的一种热水供应设备，既环保又节能。

阳台壁挂式太阳能热水器由于结构紧凑，安装方便，成为许多家庭的首选。

下面是一份阳台壁挂式太阳能热水器的安装施工方案完整版，供参考。

一、施工准备工作1.确定太阳能热水器的安装位置。

一般来说，阳台是安装太阳能热水器的最佳位置，因为阳台的位置可以接收到最充足的阳光。

2.准备好安装所需的工具和材料。

常用的工具有螺丝刀、水管扳手、钻孔机等，常用的材料包括螺丝、水管、接头等。

3.确保安装位置的墙体结实可靠。

如需在阳台上安装钢架支撑太阳能热水器，需要保证钢架稳固可靠。

二、安装太阳能热水器1.安装支架。

根据太阳能热水器的型号和重量，选择合适的支架，并将支架固定在阳台的墙壁上。

确保支架水平平整，固定牢固。

2.安装储水箱。

根据太阳能热水器的类型，选择适合的储水箱，并根据安装说明将储水箱安装在支架上。

储水箱的安装位置一般选择在太阳能热水器的下方，方便冷水自然流入。

3.安装太阳能集热器。

将太阳能集热器与储水箱连接，确保连接处密封可靠。

太阳能集热器的安装位置一般选择在太阳能热水器的上方，高度根据太阳能集热器的角度和斜度来确定。

4.安装管道。

根据太阳能热水器的型号和要求，选择适当的管道，并将管道连接至太阳能热水器和储水箱之间。

注意管道的斜度，确保冷水和热水顺利流动。

同时，还需准备好进水管道和排水管道。

5.连接电源。

太阳能热水器通常需要通过电源充电或驱动水泵等附属设备。

根据太阳能热水器的型号和要求，将电源线连接至对应的控制盒或电池上。

6.连接水源。

将冷水管道连接至储水箱的进水口，并确保连接牢固密封；将热水管道连接至储水箱的出水口，并确保连接牢固密封。

检查管道连接是否正常，并打开冷水阀门试运行。

三、调试和测试1.打开冷水阀门和热水阀门，确保冷水和热水通畅无阻。

此时，冷水会自动进入储水箱并被太阳能集热器加热，然后转化为热水。

2.观察太阳能热水器的运行情况。

阳台壁挂式太阳能热水器安装的设计要点目录目录 (1)一、阳台壁挂式太阳能热水器简介 (2)二、阳台壁挂式太阳能热水器安装的设计要点 (4)2.1阳台壁挂式太阳能热水器总体安装尺寸 (4)2.2 阳台尺寸定位 (7)2.3 预埋件结构及埋设 (8)2.4 支架安装设计要点 (9)2.4.1 预埋件在阳台 (9)2.4.2 阳台外设挑出平台，预埋构件位于阳台外 (11)2.5 保温水箱安装设计要点 (12)2.5.1 保温水箱安装在可承重墙上 (12)2.5.2 保温水箱后为轻质墙 (15)2.5.3 保温水箱后为玻璃或无墙体 (17)2.6 管路设计预留 (20)2.7电路设计预留 (20)2.8 其他安装设计要点 (20)三、设计总结 (21)一、阳台壁挂式太阳能热水器简介阳台壁挂式太阳能热水器的安装使用不受楼层限制，可实现高层建筑利用太阳能生产热水的目的，符合国家及广大消费者越来越注重建筑和产品环保节能的趋势。

阳台壁挂式太阳能热水器的组成一般包括：保温水箱、功能箱、循环管路、联箱、尾托、集热器、安装支架、控制面板等（如图（1）所示）。

保温水箱有两根加热棒，自带电加热功能。

阳台壁挂式太阳能热水器的集热器同保温水箱分开布置。

其中，集热器安装在室外吸收太，保温水箱布置在室储存加热后的热水。

保温水箱同集热器分离，保温水箱的水不同集热器的介质接触，而是通过水箱的换热器进行换热。

阳台壁挂式太阳能热水器的组成示意：图(1.1)安装支架的一般形式：图(1.2)二、阳台壁挂式太阳能热水器安装的设计要点2.1阳台壁挂式太阳能热水器总体安装尺寸见图(2)图（2.1）图（2.2）图（2.3）2.2 阳台尺寸定位图（3）表（1）（1）选用100L水箱时阳台的进深建议大于1.25米，选用80L水箱时建议大于1.1米。

见图（3）和表（1）。

（2）阳台长度应大于2.3m，以便安装集热器（见图（3））。

（3）阳台应设计有地漏或其他排水措施。

阳台壁挂平板太阳能热水器安装规范1.1 安装准备1.1.1 提货检查所领取的阳台式原配一体机规格型号和管路配件与提货单是否一致。

1.1.2 准备工具根据产品型号规格，准备所需工具，安装工具一般包括螺丝刀（平口、十字各一把），活口扳手两把（最大开口尺寸不小于30㎜），呆扳手（10＊12、14＊12各两把），冲击钻一套（φ6㎜、φ8㎜、φ10㎜、φ12㎜钻头各一个），水钻一把（φ65㎜钻头一个），气焊枪一套，电源插头插座及电源线（Rvv3×1mm2）一套，1米软管两根，注液塑料桶一个，米尺一个，工作布一块，铝塑管截管器、扩孔器各一个，美工刀，剪刀，剥线钳，压线钳各一把，砂纸若干、。

其他辅助工具如安全带、大绳、细绳、鞋套、梯子等，视实际情况而定。

1.1.3 装车运输由于关键部件为玻璃制品，面积较大，很容易破碎，所以任何一个动作都应充分考虑到产品的安全。

物料准备完毕后装车，装车要遵循“大不压小、重不压轻”的原则。

集热器装车时动作要轻，几个人同时抬起集热器时一定要用力均匀把集热器抬平，不能使集热器扭动变形，以防损伤玻璃，严禁推、拖、翻转，更不能挤压、踩踏集热器。

在车上放稳，避免车急转弯时集热器翻倒，然后抬装水箱，管路配件及附件，各种工具。

1.1.4 确定安装位置到达工地后，首先查看型号、规格是否与购买的一致，将主机外包装箱上的型号标识指给客户看清，并开箱验机。

确认完产品后，查看用户阳台的结构型式，确认主机和管路配件。

首先确认集热器位置，一般原则是朝向正南，前方无遮挡物（高层或楼距较小的小区，要考虑前面楼房在一年四季对本楼房的遮挡情况），阳台的外墙足以承受集热器的重量。

其次确认水箱安装位置，水箱位置一般靠近墙角，综合考虑水箱与集热器、预留的冷热水接口、预留的电源插座之间的距离，使安装管路尽量短，并且水箱位置有利于管路走向，管路安装原则：横平竖直。

1.2 集热器安装集热器安装步骤：1.2.1 从包装箱里取出挂件和挂钩，把挂钩和挂件用两个M8×16的螺栓连接、拧紧。

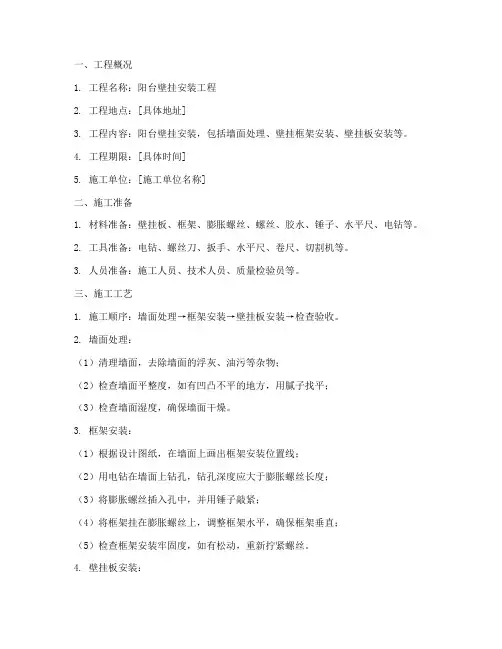

一、工程概况1. 工程名称：阳台壁挂安装工程2. 工程地点：[具体地址]3. 工程内容：阳台壁挂安装，包括墙面处理、壁挂框架安装、壁挂板安装等。

4. 工程期限：[具体时间]5. 施工单位：[施工单位名称]二、施工准备1. 材料准备：壁挂板、框架、膨胀螺丝、螺丝、胶水、锤子、水平尺、电钻等。

2. 工具准备：电钻、螺丝刀、扳手、水平尺、卷尺、切割机等。

3. 人员准备：施工人员、技术人员、质量检验员等。

三、施工工艺1. 施工顺序：墙面处理→框架安装→壁挂板安装→检查验收。

2. 墙面处理：（1）清理墙面，去除墙面的浮灰、油污等杂物；（2）检查墙面平整度，如有凹凸不平的地方，用腻子找平；（3）检查墙面湿度，确保墙面干燥。

3. 框架安装：（1）根据设计图纸，在墙面上画出框架安装位置线；（2）用电钻在墙面上钻孔，钻孔深度应大于膨胀螺丝长度；（3）将膨胀螺丝插入孔中，并用锤子敲紧；（4）将框架挂在膨胀螺丝上，调整框架水平，确保框架垂直；（5）检查框架安装牢固度，如有松动，重新拧紧螺丝。

4. 壁挂板安装：（1）将壁挂板放在框架上，确保板面平整；（2）用螺丝将壁挂板固定在框架上，螺丝间距应均匀；（3）检查壁挂板安装牢固度，如有松动，重新拧紧螺丝。

5. 检查验收：（1）检查墙面处理、框架安装、壁挂板安装是否符合设计要求；（2）检查壁挂板表面是否平整、无划痕、无破损；（3）检查壁挂板与框架连接是否牢固；（4）检查整个工程是否符合质量标准。

四、安全措施1. 施工人员必须穿戴安全帽、安全带等防护用品；2. 施工现场严禁烟火，防止火灾事故；3. 施工过程中，注意用电安全，防止触电事故；4. 施工现场应设置警示标志，防止人员误入；5. 施工结束后，清理施工现场，确保安全。

五、施工进度1. 施工准备：[具体时间]2. 墙面处理：[具体时间]3. 框架安装：[具体时间]4. 壁挂板安装：[具体时间]5. 检查验收：[具体时间]六、质量标准1. 墙面处理平整、干净；2. 框架安装牢固、垂直；3. 壁挂板安装平整、无划痕、无破损；4. 壁挂板与框架连接牢固；5. 整个工程符合设计要求和质量标准。

安装设计与施工组织方案(一)安装设计方案1）阳台壁挂式原理及安装（1）太阳热水系统的安装应由专业安装技术人员安装；（2）集热器安装在阳台实体栏板的室外部分，栏板的承载能力不小于80Kg/㎡,轻质填充墙和轻质阳台栏板不能作为集热器的支撑建筑结构；（3）集热器安装部位的阳台栏板朝向的范围为：正南偏东15度---正南偏西15度；（4）储热水箱应安装在承重墙上，水箱周围要有排水条件；（5）集热器最高处要低于水箱最低处，此高度差在条件允许的情况下越大越好；（6）所有管路连接必须可靠密封并耐高温，能承受0.6Mpa以上压力，不得有任何泄露；（7）控制器每条引出线都标注了不同颜色，请对照说明书严格区分，否则会给你带来不可预测的损失；2)系统安装位置选择（1）集热器安装位置应选择在南阳台，固定在实体栏板的室外部位；（2）集热器安装位置不能妨碍阳台窗户的正常开启；（3）为提高集热器的得热量，在有条件的地方集热器与南立面应有一定角度，推荐的安装角度是15°；（4）集热器安装地点前方应没有遮挡物体，保证集热器从早8：00—晚16：00之间有太阳照射，若有遮挡物，则集热器与遮挡物距离应大于L:L= Htg（66.5-a）（其中H：为:遮挡物高度； a：当地纬度）全国主要城市纬度和集热器与遮挡物距离54′2.8H 2.4H 2H 1.8H 1.7H 1.6H 1.4H 1.3H 1.1H 1.1H 0.9H3)平板式集热器安装（附图）集热器图(1)集热器安装基础制作；a集热器的位置应安装在阳台外主体墙体上，集热器支架应用不小于M12膨胀螺栓固定在墙体上；b对于阳台外是玻璃的，集热器支架应与预埋件牢固连接；集热器支架图(2)阳台外部预留安装集热器的位置；a在阳台打好的孔中安装M12胀螺栓或自攻螺钉，钻孔内要填满防水胶后再插入膨胀螺栓或自攻螺钉，并在拧紧膨胀螺栓或自攻螺钉前加装防水垫片，确保不漏水；b选择支架上合适的固定孔与预埋膨胀螺栓或自攻螺钉配合，用M12螺母及垫片紧固；c在支架的底梁上铺防护网，并用横梁压在防护网的折弯处，用M10的螺栓、螺母把横梁、防护网及底梁紧固在一起；集热器支架安装图(3)集热器安装固定:先将集热器固定到支架上，再用M12螺母及垫片将集热器与支架上面的连接件与预埋的膨胀螺栓紧固完成集热器的安装；集热器安装效果图4)储热水箱安装及固定(1)储热水箱安装位置的选择。

阳台壁挂式太阳能施工方案1. 引言随着能源危机的日益严峻和环境保护意识的增强，太阳能作为一种清洁、可再生的能源，在日常生活中得到了广泛应用。

而阳台壁挂式太阳能作为一种便捷的太阳能利用方式，通过将太阳能电池板安装在阳台上，可以方便地为家庭供电。

本文将介绍阳台壁挂式太阳能的施工方案，帮助读者了解并实施该项目。

2. 设备需求阳台壁挂式太阳能系统的施工需要以下设备：•太阳能电池板：作为太阳能系统的核心部件，用于将阳光转换为电能。

•电池：用于储存太阳能转化的电能，以供夜间或阴天使用。

•逆变器：将直流电转换为交流电，以供家庭电器使用。

•控制器：对电池充电和放电过程进行管理和保护。

•支架：用于将太阳能电池板固定在阳台上。

•接线盒：用于连接太阳能电池板、电池、逆变器和控制器。

•电线和插座：用于将太阳能系统与家庭电网进行连接和供电。

3. 施工步骤步骤一：确定安装位置在施工前，需要确定阳台上适合安装太阳能电池板的位置。

选取朝向阳光最充足、阴影遮挡最少的位置，确保太阳能的最大利用。

步骤二：安装支架根据太阳能电池板的尺寸，选择合适的支架进行安装。

支架应具有足够的强度和稳定性，以确保太阳能电池板的安全固定在阳台上。

步骤三：安装太阳能电池板将太阳能电池板固定在支架上，确保面板与支架之间的连接牢固可靠。

同时，注意调整太阳能电池板的角度，以获得最大的太阳辐射面积。

步骤四：安装电池和控制器将电池和控制器安装在阳台上的合适位置。

确保电池与控制器之间的连接正确无误，同时接地保护措施也需考虑。

步骤五：安装逆变器将逆变器安装在离太阳能电池板和电池较近的位置，以减少电线损耗。

确保逆变器与电池和控制器之间的连接准确无误。

步骤六：接线连接根据施工图纸，连接太阳能电池板、电池、逆变器和控制器。

确保接线牢固可靠，并遵循安全接线的要求。

步骤七：接入家庭电网将太阳能系统与家庭电网进行连接，以实现太阳能发电与家庭用电的无缝衔接。

确保连接安全可靠，并经过必要的检查和测试。

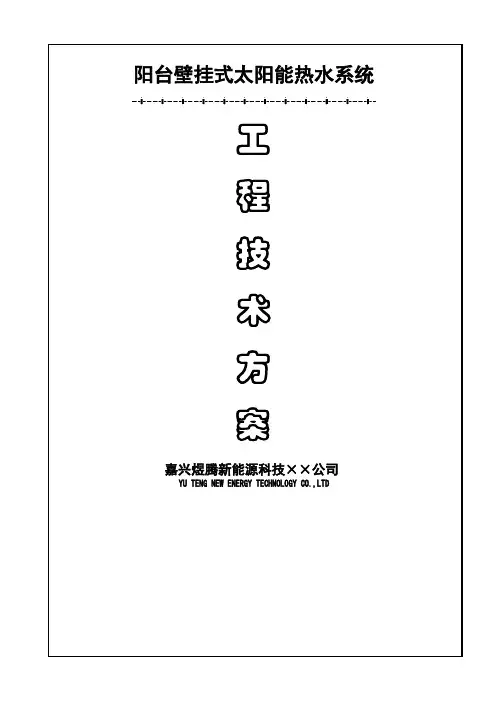

阳台壁挂式太阳能热水系统工程技术方案嘉兴煜腾新能源科技××公司YU TENG NEW ENERGY TECHNOLOGY CO.,LTD太阳能建筑一体化-——房地产建筑与太阳能一体化模式概述太阳能统一安装在国内已经成为一种常见形态，其优点是显而易见的。

首先，随着哥本哈根会议以后，节能减排成为各个国家的政府发展重点，尤其在我国，刚刚成立的“能源发展委员会”由温家宝总理领衔，李克强副总理为辅，13个部委第一负责人均任委员之职，级别之高，阵容之强，史所罕见，足证国家对节能减排之重视。

温家宝总理多次讲话提出，我国未来的节能减排应落实到汽车排放和建筑能耗的减少上。

目前，我国的建筑能耗是发达国家的10多倍甚至更高，而太阳能与地产项目结合与国家宏观政策相吻合，其次，目前各地区均出台了相关政策，而地产类项目更是作为重点单独提出，如深圳2019年明确提出所有新建12层以下建筑必须安装太阳能，否则不予报批和验收，随后很多地区如海南、福建、云南等相继发布地方性政策，河南省也先后出台相关了政策。

因此，太阳能统一安装已经成为一种必然趋势。

第三，统一安装对地产公司而言，利远大于弊：统一安能赋予具体的地产项目绿色、环保、低碳、节能的概念，提升项目品质，宣传理念，打造良好社会形象；统一安装能更为有效的利用楼面面积，避免有限面积的浪费，管线预布或统一排放，使安装后整体美观，不致因破坏建筑外观而影响建筑品质；在沿海地区统一安装便于统一防风处理，可不破坏建筑结构达到防风效果；另外统一安装便于明确安装、维修责任等等。

一.高层居住建筑太阳能应用特点：1．受土地资源限制，相对来讲，高层建筑尤其是居住建筑可供安装的地方有限，如通常太阳能安装于建筑天面上，而高层建筑户均天面面积较少，天面结构也较复杂，建筑外观整体要求较高，不便于直接在天面设置太阳能系统，需配合建筑结构、外观造型等专门设计平台或构架安装太阳能集热器、水箱等；2．居住建筑统一规划设计安装太阳能系统，可以有效解决太阳能与建筑结合问题，实现与建筑同时设计、同时施工，太阳能与建筑协调一致性好；但作为商品房开发的居住建筑其产权是归众多终端客户即业主所有，而园区统一管理通常是由物业公司来承担的，如果按照工厂、酒店、医院等作为服务或配套设施来规划设计太阳能系统，并配套相应辅助设施，太阳能系统运行费用的分摊或计量收费问题将是物业公司面临的一个难题，工厂宿舍的热水供应是作为福利或功能要求来配套的，运行费用可计入生产管理成本等，不存在分摊问题，酒店、医院类亦如此。

阳台壁挂式太阳能热水器安装的设计要点目录目录 (1)一、阳台壁挂式太阳能热水器简介 (2)二、阳台壁挂式太阳能热水器安装的设计要点 (4)2.1阳台壁挂式太阳能热水器总体安装尺寸 (4)2.2 阳台尺寸定位 (7)2.3 预埋件结构及埋设 (8)2.4 支架安装设计要点 (9)2.4.1预埋件在阳台内 (9)2.4.2 阳台外设挑出平台，预埋构件位于阳台外 (11)2.5 保温水箱安装设计要点 (12)2.5.1 保温水箱安装在可承重墙上 (12)2.5.2 保温水箱后为轻质墙 (15)2.5.3 保温水箱后为玻璃或无墙体 (17)2.6 管路设计预留 (20)2.7电路设计预留 (20)2.8 其他安装设计要点 (20)三、设计总结 (21)一、阳台壁挂式太阳能热水器简介阳台壁挂式太阳能热水器的安装使用不受楼层限制，可实现高层建筑利用太阳能生产热水的目的，符合国家及广大消费者越来越注重建筑和产品环保节能的趋势。

阳台壁挂式太阳能热水器的组成一般包括：保温水箱、功能箱、循环管路、联箱、尾托、集热器、安装支架、控制面板等（如图（1）所示）。

保温水箱有两根加热棒，自带电加热功能。

阳台壁挂式太阳能热水器的集热器同保温水箱分开布置。

其中，集热器安装在室外吸收太阳光，保温水箱布置在室内储存加热后的热水。

保温水箱同集热器分离，保温水箱内的水不同集热器内的介质接触，而是通过水箱内的换热器进行换热。

阳台壁挂式太阳能热水器的组成示意：图(1.1)安装支架的一般形式：图(1.2)二、阳台壁挂式太阳能热水器安装的设计要点2.1阳台壁挂式太阳能热水器总体安装尺寸见图(2)图（2.1）图（2.2）图（2.3）2.2 阳台尺寸定位图（3）表（1）（1）选用100L水箱时阳台的进深建议大于1.25米，选用80L水箱时建议大于1.1米。

见图（3）和表（1）。

（2）阳台长度应大于2.3m，以便安装集热器（见图（3））。

（3）阳台应设计有地漏或其他排水措施。

阳台壁挂太阳能安装操作指导书一、集热器安装：安装考前须知：a：集热器应安装在阳台处照射比拟充分的地方。

b：集热器要固定结实。

c：为保持美观，集热器应水平安装在阳台的中间位置。

1、确定挂件的中心距根据热水器的型号确定挂件的中心距，中心距的尺寸如图纸所示〔单位：mm〕。

2、确定挂件的位置测量阳台的宽度和高度，根据挂件的尺寸和中心距，确定出挂件垂直方向的位置，用铅笔在阳台垂直地面的方向刻线。

挂件顶端到阳台顶端的最小距离为220mm〔如果阳台尺寸较小，可以适当调整〕，测量后用铅笔在阳台水平方向刻线。

用水平仪或卷尺测量，确保水平。

这样，挂件的位置就可以确定了。

3、确定打孔的位置把挂件放置于所画的中心线的位置，用铅笔在墙上画出孔的位置。

4、打孔注：根据阳台的具体形式，也可采用其他固定方式。

固定需要用M8的膨胀螺栓，需要打直径12mm的孔。

在挂件上预留了6个孔，挂件的各个左右各有3个孔。

打孔的时候左右各打一个，要对角打。

打孔时身体从窗口中探出去，把冲击钻或者电锤用绳子捆绑一下，预防打孔的时候掉落。

5、安装膨胀螺栓打完孔以后安装膨胀螺栓。

安装膨胀螺栓的时候为保证螺栓螺纹的完整，使螺母能够自由的进出，先安装两个螺母以保护螺纹的完整性，不可以直接砸螺栓的头部。

6、固定挂件在固定挂件之前先把挂钩用螺栓固定在挂件的底部。

然后将固定有挂钩的挂件用螺母固定在膨胀螺栓上，然后用扳手拧紧。

在螺栓还没有完全拧紧的时候，要用掉线测量，保证挂件和地面垂直。

7、固定集热器用足够强度的绳子或者专用的吊装工具，将绳子的一头捆绑集热器上边框边框的左右两端，保证捆绑的结不能移动。

吊装的时候注意左右两端用力平衡，在拉到能够抓到边框的时候把集热器提起，然后把集热器的下边框放到安装好的挂钩上。

最后使用螺栓把集热器的上边框固定在挂件上，螺栓的两端都要安装垫片。

二、水箱安装选择水箱安装的位置1、选择地面结实而平坦的地方2、要留有足够安装维护的空间三、管路连接管路连接包括循环管路的连接，用水管路的连接和循环泵的安装，连接时注意以下事项：两管路间距≥50mm,距墙面50mm；为节省材料，保证效率，管路要横平竖直，尽量短；管路铺设要横平竖直，一般铺设原则为：热水管路在上，冷水管路在下；循环管路全部采用铜管连接，根据实际要求测量各管路尺寸，依据尺寸裁好铜管长度；管路用锡焊管件或铜焊焊接；水箱的循环入口、循环出口、循环泵的进出口都采用活结形式。

◆倾斜安装补偿面积如下表：
偏离角度
南偏西30° 南偏西60° 南偏西90° 南偏东30° 南偏东60° 南偏东90°
补偿面积
10%
20%
30%
二、系统安装总体要求
◆阳台壁挂集热器与墙体的安装角度以20°～25°之间为宜，如果有垂直安 装需求建议补偿面积为15%以上。 垂直安装工程实例:
4、安装过程中如果集热器存在遮光现象（日照时间应在4小时以上），应及 时通知甲方，停止施工，如必须安装，需由甲方签字盖章确认。 5、在工程全面施工前，要制作样板间，样板间要经甲方、监理等部门书面 验收，后期施工严格按照样板间施工。 6、对于施工关键节点要拍照片传予公司存档备案 。
◆储热水箱安装位置应尽量避免太阳直射和雨淋，有太阳照射的地方必须 采用金属管道。
◆储热水箱安装位置应为足够强度的混凝土结构或砖混结构，且能够支撑 储热水箱运行荷载两倍的重 量。安装位置受限制 可采用辅助支架安装。
（ 右图）：
◆储热水箱不宜安装 在壁橱内；若需安装 在壁橱内，强弱电应 在壁橱外部安装，壁橱内应有防排水措施。
四、施工步骤及注意事项
2.4 根据甲方要求设置金属或塑料套管，套管与孔之间的缝隙应符 合下列规定：
◆安装在墙壁内的套管，其两端与饰面相平。 ◆穿墙套管与孔之间的缝隙应用阻燃密实材料和防水油膏填实， 端面光滑。
不符合标准 ：
符合标准：
四、施工步骤及注意事项
3、集热器支架的安装
3.1 有预埋件的安装： ◆标准支架（公司配发支架）：直接将支架固定在预埋件上，螺母
后刷两遍防锈漆，待防锈漆干燥后在刷一遍银粉进行防腐处理。
四、施工步骤及注意事项
3.2、无预埋件的安装： ◆确保墙体承重能力大于满载集热器重量的两倍以上。 ◆支架安装位置要让集热器介质进出端靠近安装水箱的墙壁。 ◆支架安装前要确认墙体是否有保温，如保温层60mm左右，用

阳台壁挂式太阳能热水器安装施工方案(1)
方案一：固定支架法
1. 首先确定阳台的位置和大小，选择适合的太阳能热水器型号和规格。

2. 确定壁挂太阳能热水器的安装位置，并根据实际情况选择合适的固定支架。

3. 使用电钻和螺丝刀将固定支架固定在阳台的墙壁上，确保支架稳固牢固。

4. 将热水器放置在固定支架上，并使用螺丝和螺母将热水器与支架连接，确保热水器牢固固定。

5. 根据热水器的安装要求，将冷水管和热水管连接到热水器上，并使用密封胶进行密封处理，防止漏水。

6. 接通电源，检查热水器的工作状态，确保正常运行。

7. 安装完毕后，再次检查所有连接处是否牢固，是否有漏水情况。

8. 在热水器安装完毕后，根据实际需要进行调整，调整适合的角度和高度，以保证太阳能板可以有效吸收阳光，并提供充足的热水。

9. 对整个安装过程进行清理，清理掉施工中产生的垃圾，保持阳台整洁。

10. 提供热水器的使用说明书给用户，对使用方法和注意事项进行详细说明。

阳台壁挂式太阳能热水器安装施工方案(1)
安装太阳能热水器的施工方案可以按照以下步骤进行：
1. 在阳台上选择一个合适的位置安装太阳能热水器。

确保阳台的结构能够承重，并且日照充足。

2. 确定热水器的安装位置后，使用电钻或其他工具在阳台壁挂位置上打孔，确保孔的大小适合安装支架。

3. 钉入支架，确保它们坚固稳定。

支架的数量根据太阳能热水器的尺寸和重量确定。

4. 将太阳能热水器安装到支架上，确保它稳固地固定在墙上。

5. 连接热水器的进水管和出水管。

进水管通常连接到自来水管道，而出水管则连接到热水储存罐或热水器的热水出口。

6. 安装太阳能集热器。

集热器通常安装在热水器上方，用于收集阳光并将其转化为热能。

确保集热器与热水器之间的连接紧密，不漏水。

7. 连接太阳能热水器的控制器和电源。

控制器可以调节热
水器的工作温度和启停时间。

8. 进行漏水测试。

打开水源，确保热水器的管道连接紧密，并且没有水漏出。

9. 如果一切正常，进行试运行。

观察太阳能热水器是否能
够正常工作，热水是否能够被有效加热。

安装太阳能热水器需要一定的专业知识和技术，因此建议
请专业的安装团队进行施工。
