xxxxx工程—南段10KV高压架空线路迁移改造施工方案

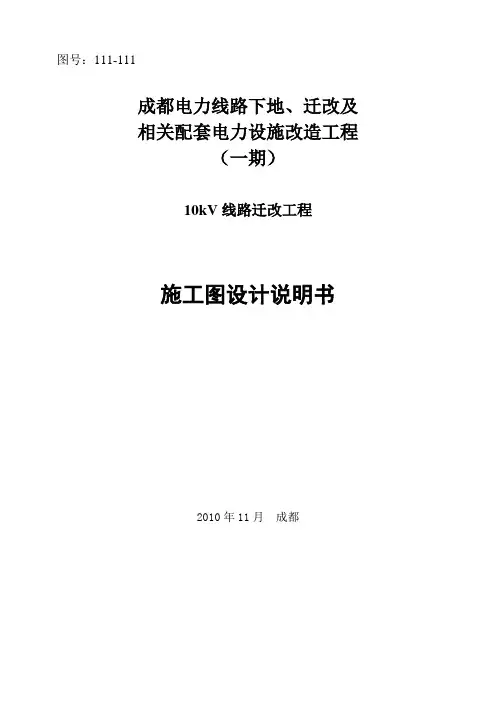

图号：111-111成都电力线路下地、迁改及相关配套电力设施改造工程（一期）10kV线路迁改工程施工图设计说明书2010年11月成都批准：审核：校核：编写：10kV线路迁改工程施工图设计第一卷第一册说明书目录1 总述 (1)1.1 工程名称 (1)1.2 设计依据 (1)1.3 设计范围及规模 (1)1.4 改接方案 (1)2 机电部分 (2)2.1 设计气象条件 (3)2.2 导线型号、安全系数及防振措施 (4)2.3 绝缘配合及防雷接地 (5)2.4 金具 (5)3 水泥杆与基础 (5)3.1 水泥杆 (5)3.2 基础 (6)4 施工及加工注意事项 (6)4.1 工程加工及施工验收标准 (6)4.2 施工注意事项 (7)5 主要设备及材料表.................................................. 错误!未定义书签。

1 总述1.1 工程名称工程名称：10kV线路迁改工程1.2 设计依据1.2.1 我公司与建设单位签定的勘测设计合同。

1.2.2 有关线路设计规范:《66kV及以下架空送电线路设计技术规范》（GB 50061-1997）《10kV及以下架空配电线路设计技术规程》（DL/T 5220-2005）1.3 设计范围及规模成都市XXXX10kVXX线XXX支线以及部分低压线路的改迁，其中10kVXXX线XXX支线新建线路长度约0.823km，低压线路改造约0.33 km；10kVXX线与10kVXX线同杆双回部分新建线路长度约0.506 km。

本工程需拆除原10kV线路1.005km，电杆17根。

线路电压等级、新建线路长度及导线选用型号详见下表：施工图编制说明：由于本工程为配合成都市XXX基建施工而进行的电力线路、设施的迁改，改迁工期紧、现场基建的施工多样化、施工场地变动大是本次改迁工程的最大特点之一。

为减少迁改方案设计变更，满足XXXX基建工期需求，本工程采取设计与电力迁改施工同期配合进行，待迁改施工一并完成后，进行施工图说明、图纸及概算的编制。

某10k v线路迁改施工方案z y y-CAL-FENGHAI-(2020YEAR-YICAI)_JINGBIAN**10KV**线路移迁施工方案**年*月*日**10KV移迁施工方案一.现场简介因修建**公路，该线路在附近的施工场地内，需移迁10KV线路。

需拆除**线的23#～26#、**支线②的1#及**的2根电杆（共7根电杆），需拆除两路架空线路、两路埋地电缆。

在22#与23#电杆间新安装一根呼高16m钢杆（此处农赔），由此处向**1#开关箱敷设一路入地电缆、由**线1#开关箱向***方向6#井敷设一路入地电缆（此处农赔），由1#开关箱向***配电室敷设一路埋地电缆。

共有两处需穿越**公路。

二、方案编制依据1、现场勘测。

2、10KV埋地电缆安装施工及验收规范。

三、施工方案1.先在**线22#与23#电杆间新安装一根呼高16m的钢杆。

离钢杆约5m处开挖1#电缆井。

2.参见“***10KV**线移迁平面示意图”开挖6个电缆井，其中5个电缆井的开挖尺寸为：长1.2m×宽1m×深度5m，1个电缆井的开挖尺寸为：长1.2m×宽1m×深度2.5m。

电缆井砌砖抹灰，并设置承重井盖1m×宽.08m的盖板6个。

3.因两侧人行道及慢车道下的污水管安装深度为3m，而电缆管线需先期施工，所以开挖的电缆沟深度应在～3.8m左右。

在穿越**公路人行道及慢车道位置电缆管上方应设置钢筋砼板（长5m×宽1m×厚度0.2m 共4块），以保证在机械作业开挖煤气、自来水、电气、通讯、雨水、排污管时不损伤埋地的高压电缆。

4.电缆沟总长度为541m。

需在砼道上开挖电缆沟长度为118m，二三类土壤开挖长度为423m。

其中411m电缆沟的开挖宽度为900mm, 开挖深度4000mm。

130m电缆沟的开挖宽度为600mm, 开挖深度800mm。

电缆沟完工后，进行沟底部平整、敷设两路DN150 UPVC电缆保护管、回填夯实、恢复部分砼地面等项工作。

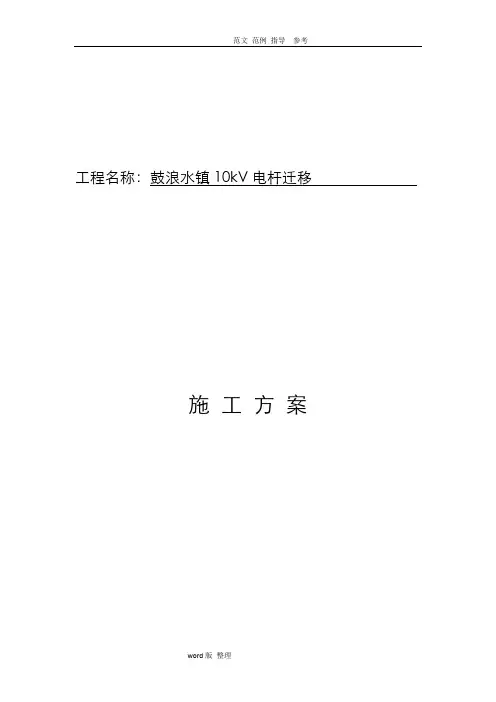

工程名称：鼓浪水镇10kV电杆迁移施工方案施工单位：天津市渤海新能电力系统技术有限公司日期：2017年03月01日目录一、编制依据 (1)二、工程概述 (1)三、项目管理组织结构 (2)四、施工部署 (2)1、组织准备 (2)2、机械使用计划 (3)3、施工准备计划 (3)4、技术工作准备 (3)5、工作流程简述 (4)五、工程主要施工方案及方法 (6)1、电杆组立及线路架设施工程序 (6)2、附件安装 (8)六、施工进度计划及保证措施 (8)1、施工进度计划安排 (8)2、进度保证措施 (8)七、施工质量要求、目标及质量标准依据 (10)1、施工质量要求 (10)2、质量目标 (13)3、质量标准依据 (14)八、质量保证措施 (15)九、安全施工保证措施 (15)十、环境保护措施 (18)十一、文明施工措施 (19)一、编制依据1、鼓浪水镇10kV电杆迁移工程，根据建设方提供的鼓浪水镇管线综合成果。

2、根据我公司在以往工程的施工经验判定的施工现场和周围环境情况。

3、《建设方项目管理规范》4、《国家电网公司电力建设安全健康与环境管理工作规定》5、《建筑电气安装工程质量检验评定标准》6、《电气装置安装工程10KV及以下架空线路施工及验收规范》。

7、《电力建设安全工作规程》（架空电力线路部分）。

8、相关安全、质量考评文件。

二、工程概述项目名称：鼓浪水镇10kV电杆迁移建设地点：天津市滨海新区鼓浪水镇计划工期：30天工程内容：新建电杆160基（包括变台杆），拉线46把，变台21座，架绝缘铝导线5km。

拆除电杆160基（包括变台杆），拉线46把，变台21座，架绝缘铝导线5km。

三、项目管理组织结构项目管理人员一览表四、施工部署1、组织准备为了优质高效地完成施工任务，我公司根据工程特点选派具有类似施工经验的优秀管理人员组成项目管理班子，以确保现场各项施工管理步步到位工程负责人（东起阳）：负责组织工程施工及施工安全管理。

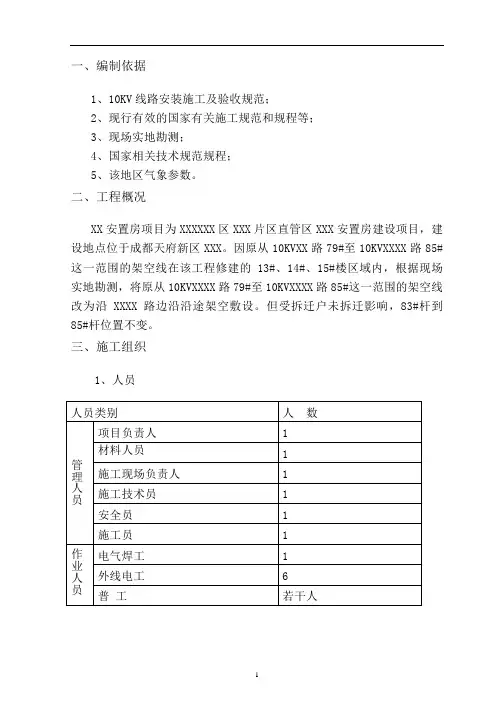

一、编制依据1、10KV线路安装施工及验收规范；2、现行有效的国家有关施工规范和规程等；3、现场实地勘测；4、国家相关技术规范规程；5、该地区气象参数。

二、工程概况XX安置房项目为XXXXXX区XXX片区直管区XXX安置房建设项目，建设地点位于成都天府新区XXX。

因原从10KVXX路79#至10KVXXXX路85#这一范围的架空线在该工程修建的13#、14#、15#楼区域内，根据现场实地勘测，将原从10KVXXXX路79#至10KVXXXX路85#这一范围的架空线改为沿XXXX路边沿沿途架空敷设。

但受拆迁户未拆迁影响，83#杆到85#杆位置不变。

三、施工组织1、人员12、组织关系3、施工机具、防护四、施工方案开工前现场负责人组织管理人员进行工程现场勘察。

沿张庙路边沿沿途架设新电杆2基。

（见电力迁改示意图）4.1新杆安装4.1.1、杆塔基础安装1）土方开挖时要根据实际地质情况确定开挖边坡，防止塌方。

遇泥水坑时要准备好抽水泵或潜水泵，档土板防止塌方。

开挖后基础的坑底尺寸，坑深必须符合技术规程要求，对不符合的必须返工，同时坑口周围1.5m范围内不得堆放余土，以防压塌坑壁。

杆塔基础土方的坑深应以设计的施工基面为基准。

允许偏差为+100mm、-50mm，坑底应平整，同基础坑在允许偏差范围按最深一坑操平。

杆坑、拉线坑要设计要求施工，不能出现负偏差。

2）基坑回填土的土块要敲碎，每回填500mm夯实一次，松散土质的基坑要采取加固措施。

基坑回填应留有防沉土层。

电杆基坑底采用底盘时，底盘的圆槽面应与电杆中心线垂直。

4.1.2、立杆组立1）电杆偏离线路中心不应小于100mm。

杆身弯曲有不超过杆长的1/1000。

电杆横向裂纹不应超过1/3周长，裂纹宽不应超过0.5mm。

杆身无酥松、钢筋外露、开裂。

2）已经立杆起的电杆，只有在杆基填回土夯实完全牢固后，方可撤去叉杆及拉绳。

回填土每500mm夯实次，回填土应高于自然地面不小于300mm。

10kv线路迁改施工方案12020年4月19日**10KV**线路移迁施工方案**年*月*日文档仅供参考，不当之处，请联系改正。

**10KV移迁施工方案一.现场简介因修建**公路，该线路在附近的施工场地内，需移迁10KV线路。

需拆除**线的23#～26#、**支线②的1#及**的2根电杆（共7根电杆），需拆除两路架空线路、两路埋地电缆。

在22#与23#电杆间新安装一根呼高16m钢杆（此处农赔），由此处向**1#开关箱敷设一路入地电缆、由**线1#开关箱向***方向6#井敷设一路入地电缆（此处农赔），由1#开关箱向***配电室敷设一路埋地电缆。

共有两处需穿越**公路。

二、方案编制依据1、现场勘测。

2、10KV埋地电缆安装施工及验收规范。

三、施工方案1.先在**线22#与23#电杆间新安装一根呼高16m的钢杆。

离钢杆约5m处开挖1#电缆井。

2.参见“***10KV**线移迁平面示意图”开挖6个电缆井，其中5个电缆井的开挖尺寸为：长1.2m×宽1m×深度5m，1个电缆井的开挖尺寸为：长1.2m×宽1m×深度2.5m。

电缆井砌砖抹灰，并设置承重井盖1m×宽.08m的盖板6个。

3.因两侧人行道及慢车道下的污水管安装深度为3m，而电缆管线需先期施工，因此开挖的电缆沟深度应在3.5～3.8m左右。

在穿越**公路人行道及慢车道位置电缆管上方应设置钢筋砼板（长5m×宽1m×厚度0.2m 共4块），以保证在机械作业开挖煤气、自来水、电气、通讯、雨水、排污管时不损伤埋地的高压电缆。

4.电缆沟总长度为541m。

需在砼道上开挖电缆沟长度为118m，二三类土壤开挖长度为423m。

其中411m电缆沟的开挖宽度为900mm, 开挖深度4000mm。

130m电缆沟的开挖宽度为600mm, 开挖深度800mm。

电缆沟完工后，进行沟底部平整、敷设两路DN150 UPVC电缆保护管、回填夯实、恢复部分砼地面等项工作。

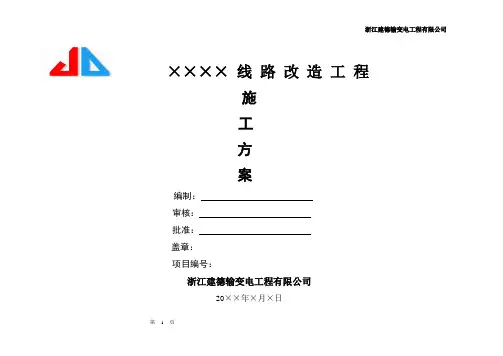

××××线路改造工程施工方案编制：审核：批准：盖章：项目编号：浙江建德输变电工程有限公司20××年×月×日第- 1 - 页目录1、封面------------------------------------------------------------------------012、目录------------------------------------------------------------------------022、编织依据及工程建设目标------------------------------------------------------033、工程概况--------------------------------------------------------------------034、施工准备工作----------------------------------------------------------------045、安全目标、安全保证体系及技术组织措施------------------------------------------076、质量目标、质量保证体系及技术组织措施------------------------------------------137、现场文明施工与环境保护-------------------------------------------------------168、结束语----------------------------------------------------------------------179、工作人员的联系方式----------------------------------------------------------1810、附设计图纸一份-------------------------------------------------------------19第- 2 - 页一、工程概况1.1 工程简述1.1******局提供的有关《*******》初步设计图纸、施工图纸及文件。

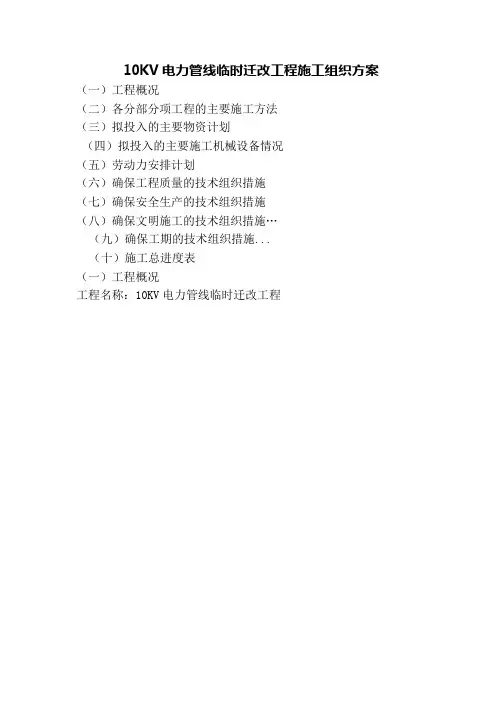

10KV电力管线临时迁改工程施工组织方案（一）工程概况（二）各分部分项工程的主要施工方法（三）拟投入的主要物资计划（四）拟投入的主要施工机械设备情况（五）劳动力安排计划（六）确保工程质量的技术组织措施（七）确保安全生产的技术组织措施（八）确保文明施工的技术组织措施…（九）确保工期的技术组织措施...（十）施工总进度表（一）工程概况工程名称：10KV电力管线临时迁改工程工程范围:1.1.1 10KV线路部分：新立①350*15m电杆15基、①190*15ni电杆7基、①190*12m电杆2基；新放JKLYJ-10KV-185 导线 4998 米、JKLYJ-10KV-120 导线1004 米；安装避雷器8组，隔离刀闸8组，接地装置8套，接地环8组;迁移柱上真空断路器2台，迁移杆上变压器2台。

1.1.2 0. 38KV线路部分:新放JKL-1KV-120导线3332米；安装TDPX-J-400A电缆箱3台，TDPX-Z-200A 电缆箱 1 台；新放 YJV22TKV-4*150 电缆 59 米、4*95 电缆58米、4*50电缆46米、4*25电缆52米。

1.1.3 10KV电缆部分：敷设 YJV22-8. 7/103*300 电缆（3 根）1350 米、3*240 电缆（2 根）778 米、3*185电缆（2根）778米、3*95电缆389米;安装户外热缩电缆中间接头：（-300） 6 套、（-240） 4 套、（1-185） 4 套、（-95 ）2 套。

1.1.4土建部分：新建电缆沟长度米；电缆管群孔管群389米；顶管8孔管群170米㈡各分部分项工程的主要施工方法2.1组织机构施工总负责：下设施工组、技术组。

施工组：60人技术组：8人2.2施工主要机械准备搅拌机、挖掘机、自卸汽车、手推车、振捣棒、钢筋加工机械、串桶或溜槽、铁锹等。

2.3施工工艺2.3.1.施工顺序2.3. 1.1电缆沟：土方开挖一垫层一测量放线一砌砖（钢筋绑扎一模板安装一砕浇筑）一盖板安装2.3.2 土方开挖该基础采用机械开挖，人工铲平的施工方法，机械挖至高于设计底标高lOOnlm后，余土用人工铲平。

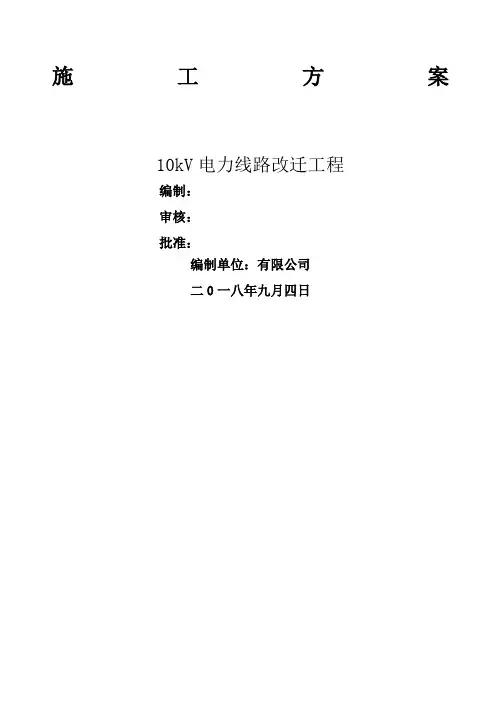

施工方案10kV电力线路改迁工程编制：审核：批准：编制单位：有限公司二0一八年九月四日施工方案一、编制依据依据供电公司对10kV配电工程设计方案，按照《电气装置安装工程施工及验收规范》、《中低压配电网标准化作业指导书》、《中低压配电网实用技术指导书》等相关规定，并结合我公司经验制定本方案。

本施工组织方案作为指导施工的依据，突出科学性及可行性，是确保优质、安全、文明、准点完成全部施工任务的重要经济技术文件。

二、工程概况工作任务：10kV电力线路改迁工程。

新立电杆25基，敷设YJV22-3*120电缆0.2千米，敷设YJV22-3*300电缆0.15千米，敷设YJV22-3*400电缆0.85千米;敷设YJV22-4*150电缆0.35千米，敷设YJV22-4*95电缆0.3,千米;敷设Φ200MPP管2536米，敷设Φ100MPP管1465米；新安装分界开关3台，负荷开关5台。

三、工程现场管理：施工危险点：1、触电伤人：（1）施工前必须将供给到该线路电源全部停电，并断开作业地段内有可能返回低压电源的开关；断开作业地段内用户侧电气开关，做好防止用户返送电措施。

（2）验电，并在工作地段两侧挂好接地线。

（3）若有感应电压反映在停电线路上，应加挂接地线。

（4）雷电时严禁进行操作。

（5）施工前必须向全体施工人员交代清楚临近、交叉跨越、平行带电线路，必须设专人监护。

（6）登杆工作时，必须认清停电名称和杆号，由两人进行，认真履行监护职责。

2、高空坠落和坠物伤人：（1）登杆前检查脚扣、安全带是否牢固可靠，检查梯子（脚钉）是否完好，检查杆根及杆的埋深有无问题。

（2）高空作业必须系好安全带和安全附绳，戴好安全帽，施工作业换位不得失去安全带的保护。

进入施工现场必须戴好安全帽，并系好帽绳。

（3）杆上工作严禁向下抛物，工具、材料用绝缘绳索传递，工作现场设围栏、设标示牌和跨越架，现场防止杆塔上掉落材料、工器具砸伤过往行人和车辆，公路设专人监护过往车辆和行人。

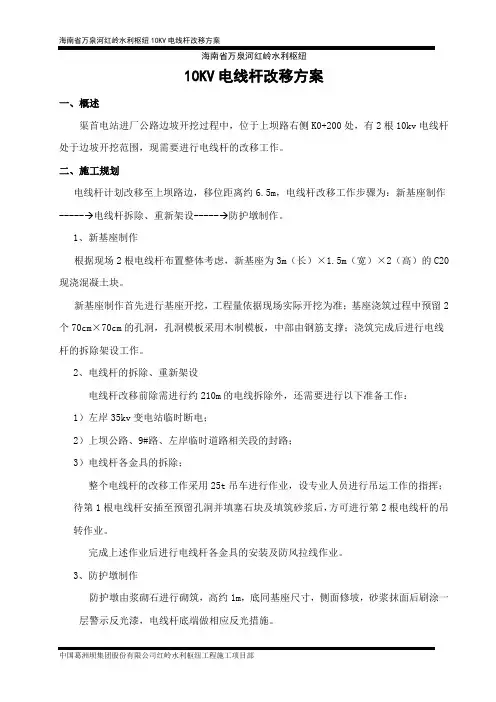

海南省万泉河红岭水利枢纽
10KV电线杆改移方案
一、概述
渠首电站进厂公路边坡开挖过程中，位于上坝路右侧K0+200处，有2根10kv电线杆处于边坡开挖范围，现需要进行电线杆的改移工作。

二、施工规划
电线杆计划改移至上坝路边，移位距离约6.5m，电线杆改移工作步骤为：新基座制作-----→电线杆拆除、重新架设-----→防护墩制作。

1、新基座制作
根据现场2根电线杆布置整体考虑，新基座为3m（长）×1.5m（宽）×2（高）的C20现浇混凝土块。

新基座制作首先进行基座开挖，工程量依据现场实际开挖为准；基座浇筑过程中预留2个70cm×70cm的孔洞，孔洞模板采用木制模板，中部由钢筋支撑；浇筑完成后进行电线杆的拆除架设工作。

2、电线杆的拆除、重新架设
电线杆改移前除需进行约210m的电线拆除外，还需要进行以下准备工作：1）左岸35kv变电站临时断电；
2）上坝公路、9#路、左岸临时道路相关段的封路；
3）电线杆各金具的拆除；
整个电线杆的改移工作采用25t吊车进行作业，设专业人员进行吊运工作的指挥；
待第1根电线杆安插至预留孔洞并填塞石块及填筑砂浆后，方可进行第2根电线杆的吊转作业。

完成上述作业后进行电线杆各金具的安装及防风拉线作业。

3、防护墩制作
防护墩由浆砌石进行砌筑，高约1m，底同基座尺寸，侧面修坡，砂浆抹面后刷涂一层警示反光漆，电线杆底端做相应反光措施。

4、施工进度计划
根据现场实际情况，与中平供电所联系，经协商，计划在2010年7月21日至2010年7月27日完成电线杆移位。

电厂10KV线路改道工程施工方案一、前期工作准备1.线路改道工程施工前，应按照相关规定进行工程前期准备工作，包括编制施工组织设计方案、制定安全技术措施、评估施工风险，并按照相关法规要求办理相关审批手续。

2.开展现场勘测，包括测量线路现状和周边环境，确定施工区域所在位置、线路改道走廊、施工区域的地质条件、地形地貌情况，并对周边环境进行环境影响评估。

3.编制详细的施工图纸和工程量清单，并根据现场实际情况进行修订。

二、施工方案1.施工区域划分将现有线路改道走廊划定为施工区域，确保施工区域内的线路安全。

2.施工道路建设根据现场实际情况，选择合适的施工道路，保证施工车辆和物资的顺利进出。

在施工道路两侧设置警示标志，确保施工安全。

3.临时通道建设施工期间，为保证正常供电，需要建设临时通道。

临时通道的建设应符合相关规范和标准，确保运输设备顺利通行。

4.人员防护在施工区域设置警示标志，明确施工区域范围，防止非施工人员进入工地。

施工人员应佩戴个人防护用品，遵守安全操作规程，严禁私自改动或影响其他线路的运行。

5.施工机械选择与使用根据施工要求，选择适用的施工机械设备，包括挖掘机、起重机、运输车辆等。

确保施工机械设备的安全性和稳定性，并按照规定进行检查和维护。

6.施工方法施工过程中，采用逐段进行线路改道工程的方法，按照原线路与改道线路的连接处进行线路的切割和连接。

确保线路运行的稳定性和安全性。

7.桩基工程针对线路改道走廊的地质条件，进行桩基工程的设计和施工，确保改道线路的稳定性和安全性。

8.接地处理在线路改道走廊的接入点处，进行接地处理工作，确保线路接地良好，避免电力设备受到雷击损坏。

三、质量控制和安全保障1.施工过程中，严格按照工程施工方案和质量验收标准进行施工，确保施工质量达到设计要求。

2.加强施工现场安全管理，设立安全警示标志，配备消防器材，设置安全监控设备，并定期进行安全检查和隐患排查。

3.配备专业的施工队伍，提供必要的技术培训和安全教育，确保施工人员具备相关技能和安全意识。

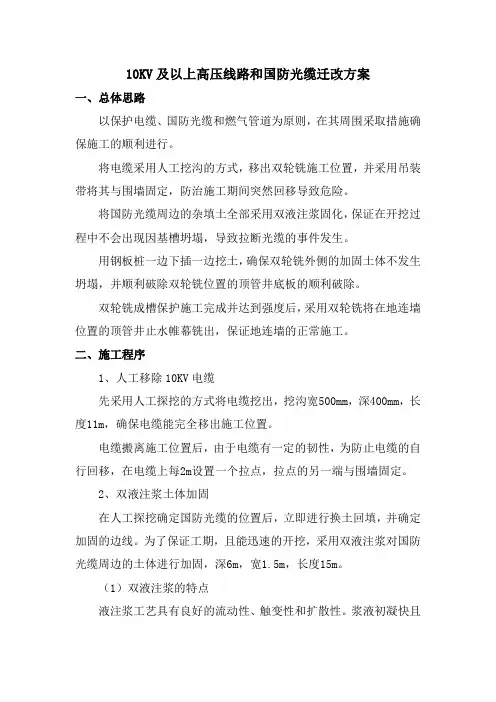

10KV及以上高压线路和国防光缆迁改方案一、总体思路以保护电缆、国防光缆和燃气管道为原则，在其周围采取措施确保施工的顺利进行。

将电缆采用人工挖沟的方式，移出双轮铣施工位置，并采用吊装带将其与围墙固定，防治施工期间突然回移导致危险。

将国防光缆周边的杂填土全部采用双液注浆固化，保证在开挖过程中不会出现因基槽坍塌，导致拉断光缆的事件发生。

用钢板桩一边下插一边挖土，确保双轮铣外侧的加固土体不发生坍塌，并顺利破除双轮铣位置的顶管井底板的顺利破除。

双轮铣成槽保护施工完成并达到强度后，采用双轮铣将在地连墙位置的顶管井止水帷幕铣出，保证地连墙的正常施工。

二、施工程序1、人工移除10KV电缆先采用人工探挖的方式将电缆挖出，挖沟宽500mm，深400mm，长度11m，确保电缆能完全移出施工位置。

电缆搬离施工位置后，由于电缆有一定的韧性，为防止电缆的自行回移，在电缆上每2m设置一个拉点，拉点的另一端与围墙固定。

2、双液注浆土体加固在人工探挖确定国防光缆的位置后，立即进行换土回填，并确定加固的边线。

为了保证工期，且能迅速的开挖，采用双液注浆对国防光缆周边的土体进行加固，深6m，宽1.5m，长度15m。

（1）双液注浆的特点液注浆工艺具有良好的流动性、触变性和扩散性。

浆液初凝快且具可调性能，能适时提高强度，可以缩短土体沉降稳定时间，能克服注浆中引起的扰动和软化效应。

根据双液注浆的特性，双液注浆具有速凝性能，可以调节时间，缩短沉降周期，在瞬时间内能起到强化和加固作用，比单液注浆更能达到控制地面建筑下沉的效果。

1）施工安全、简便、快速，工期短，质量好，效果快。

2）该工法施工设备仪器体积小，调动灵活，根据施工场区和不同深度层次要求的加固，具有对周围环境影响小等优点。

（2）双液注浆的原理双液注浆主要具有克服注浆加固中引起的扰动和软化作用以及缩短固结沉降，控制沉降的特点，因此当双液浆及时充填到土体中的空隙，由于浆液具有速凝并可在瞬时内初凝的特点，因此能起到强化和加固作用。

10kV杜十路70—32—1#至4#迁改工程施工方案青海子洲电气安装工程有限公司2012年7月10kV杜十路70—32—1#至4#迁改施工方案一.现场简介因修建新大楼，原杜十路70—32—2#和3#杆在新建楼顶，根据改迁方案，将杜十路70—32—1#至4#移位。

二、方案编制依据1、现场勘测。

2、10KV线路安装施工及验收规范。

三、施工方案1.先架设杜十路70—32-新2#至新4#的15米杆，在新4#杆上架设拉线，新2#、3#上架设槽钢，新立杆塔上安装附件，架通新3#至新4#的导线。

2.在停电时，先用验电笔检测是否有电，在线路两侧挂好接地后，将原2#和3#杆上的真空开关换至新2#和新3#杆上，新立1#15米杆，将原有1#直线杆改为新1#耐张杆。

在原4#杆上架设拉线.3.拆除原有70—32分支1#-4#导线，用人工将原有1#-3#杆基础挖开用20T吊车拆除。

四、工程特点与要求：4.1本工程部分施工属于高空作业，在施工现场，要积极做好高空作业的安全管理、安全监护、安全防范等工作，给作业人员提供一个安全的作业环境。

（1）落实高处作业的各项安全技术措施，做到预知危险源，防范于未然。

（2）施工时，应严格执行安全防护措施，坚持“以人为本”的原则，在确保施工人员安全的前提下方可作业。

（3）作业人员身体健康。

不可安排患有心脏病、高血压、精神病、癫痫病等不适合从事高处作业的人员参加作业。

（4）作业人员的衣着要灵便，但不可赤膊裸身。

脚下要穿软底防滑鞋，决不能穿着拖鞋、硬底鞋和带钉易滑鞋。

操作时要严格遵守各项安全操作规程和劳动纪律，坚持“不伤害他人、不伤害自己、不被他人伤害”的原则，确保施工安全进行。

（5）高空作业中所用的物料应堆放平稳，不可置放在临边附近，也不可妨碍安全通道处。

拆卸下来的物体、剩余材料和废料等都要及时清理和及时运走，不得任意乱置或向下丢弃。

传递物件时不能抛掷。

各施工作业场所内，凡有坠落可能的任何物料，都要一律先行撤除，以防坠落伤人。
