水工混凝土结构工程施工规范
水工混凝土结构工程施工规范一、总则1.1 本规范是根据《水工混凝土结构技术规范》（GB 50444-2008）制定的，适用于水工混凝土结构工程施工过程中的管理和操作。
1.2 水工混凝土结构工程施工应遵循国家建筑法规和标准，确保施工质量符合相关规定。
1.3 施工单位应根据工程实际情况，合理组织施工过程，并做好相关施工记录。
1.4 施工单位应建立健全的施工管理体系，确保施工过程安全、质量和进度符合要求。
1.5 施工单位应具备相应的技术人员和施工队伍，保证工程施工顺利进行。
二、施工前准备2.1 施工单位应在施工前进行认真的工程勘察和设计评审，确保施工过程中不会出现安全隐患。
2.2 施工单位应根据设计要求，准备好所需的材料和设备，并保证其质量符合相关标准。
2.3 施工单位应对相关施工人员进行培训和考核，保证其具备相应的技术能力。
2.4 施工单位应制定详细的施工计划和安全措施，并确保全体施工人员了解和遵守。
2.5 施工单位应对施工现场进行全面清理和整治，确保施工过程中不会影响周围环境和交通。
三、施工工艺3.1 水工混凝土结构工程施工应根据设计要求，采用适当的施工工艺和方法进行施工。
3.2 施工单位应建立健全的施工管理制度，确保施工过程中的各项控制措施得以贯彻执行。
3.3 施工单位应加强对施工现场的巡视和监督，及时发现和解决施工中的问题。
3.4 施工单位应建立健全的施工记录和档案管理制度，保证施工过程的真实记录和保存。
3.5 施工单位应加强对施工现场的安全监管，确保施工过程中不会发生安全事故。
四、施工质量4.1 施工单位应保证水工混凝土结构工程施工质量符合设计要求，并承担相应的责任。
4.2 施工单位应建立健全的质量管理制度，保证施工过程中各项质量检验得以有效实施。
4.3 施工单位应加强对施工现场的质量监督和检查，确保施工过程中不会出现质量问题。
4.4 施工单位应建立健全的质量反馈机制，及时处理质量问题并对施工工艺进行调整和改进。
碾压混凝土施工规范
水工碾压混凝土施工规范SL53-94条文说明目录前言1总则2材料3配合比设计4施工5质量管理和评定前言《水工碾压混凝土施工暂行规定》SDJS14一86系原水利电力部水利水电建设总局标准，自颁发执行以来，对推动我国碾压混凝土筑坝技术的发展起到了积极的作用，但限于当时的条件，在起草该规范过程中，比较多地参考了《水工混凝土施工规范》SDJ207－82和国外有关技术标准。
随着我国碾压混凝土筑坝技术的迅猛发展及其应用范围的不断扩大。
碾压混凝土施工技术也有了很大进步，形成了具有中国特色的碾压混凝土筑坝技术．因此有必要也有条件对《水工碾压混凝土施工暂行规定》SDJS14—86进行修订，以确保碾压混凝土工程质量，进一步推动碾压混凝上筑坝技术的应用与发展。
1989年5月，水利部建设开发司委托中国水利水电工程总公司负责组织对《水工碾压混凝土施工暂行规定》SDJS14－86进行修订。
1989年8月提出了修订大纲、总体框架及原则，同年10月提出初稿，征求有关单位意见，并于同年11月在岩滩水电站工地组织专家对初稿进行了讨论。
在此基础上，于 1990年3月提出了征求意见槁，发送至国内有关勘测设计、施工、科研及高等院校等单位广泛征求意见，根据征求意见修改整理后，1990年6月提出了送审稿。
1990年8月21日至24日，水利部建设开发司和能源部水电开发司组织专家在天津杨村对送审稿进行了审查，认为该规范（送审稿）内容基本可行，可按审查意见进一步修改整理后报主管部门审批颁布，并建议该规范为水利水电行业强制性标准。
由于该规范报批过程较长，历时三年，正式发布前，水利部建设司又组织有关专家在北京对一些重要的参数、指标重新进行了核定，以保证该规范能较好地反映当前的施工技术水平。
本规范（送审稿）审查委员会主任为林伯诜同志，参加送审稿和报批稿的修改及审定工作的有王圣培、李丰、李允中、许红波、张严明等同志。
鉴于碾压混凝土试验技术尚处于不断发展和完善阶段，该规范有待于在实践中不断补充和修订，为此，希望各有关单位和使用者继续提出意见和建议。
SL 53-94 水工碾压在混凝土施工规范
水工碾压在混凝土施工规范SL 53-94主编单位：中国水利水电工程总公司批准部门：中华人民共和国水利部目录1 总则2 材料3 配合比设计4 施工5 质量管理和评定附录A 名词解释附加说明中华人民共和国水利部关于发布《水工碾压混凝土施工规范》SL53—94的通知水建［1994］95号为适应水工碾压混凝土施工的需要，我部委托中国水利水电工程总公司为主编单位，对《水工碾压混凝土施工暂行规定》SDJS14-86进行了修订。
经审查，现批准为中华人民共和国行业标准，其名称与编号为《水工碾压混凝土施工规范》SL53－94，自一九九四年七月一日起施行。
《水工碾压混凝土施工暂行规定》SDJS14-86；同时废止。
各地在执行中应注意总结经验，如有问题请函告水利部建设司和主编单位。
本规范由水利部建设司负责解释，水利电力出版社出版发行。
一九九四年三月三十一日1 总则1．0．1 本规范适用于大、中型水利水电工程岩基上Ⅰ、Ⅱ、Ⅲ级坝的碾压混凝土施工；其它碾压混凝土施工可参照执行。
1．0．2 碾压混凝土施工，除应遵守本规范外，对于本规范未涉及的部分．仍应执行《水工混凝土施工规范》SDJ 207-82和现行有关国家及行业标准。
1．0．3 施工前应通过现场碾压试验验证碾压混凝土配合比的适应性，并确定其施工工艺参数。
1．0．4 根据碾压混凝土所处部位的工作条件，碾压混凝土的性能应分别满足强度、抗渗性、耐久性等设计要求。
1．0．5 碾压混凝土施工中，应重视温度控制，并应做到优质、经济、安全。
2 材料2．0．1 凡符合国家标准的硅酸盐系列水泥均可用于碾压混凝土。
2．0．2 水泥品种及标号应与掺和料的品质、掺量一起经技术经济论证后确定。
2．0．3 碾压混凝土施工所用水泥宜定厂、定品种供应，不宜在施工中途更换水泥厂家和水泥品种。
2．0．4 碾压混凝土施工前必须进行掺合料料源的调查研究和品质试验。
2．0．5 粉煤灰及火山灰质材料均可作为碾压混凝土的掺合料。
SDJ207-82水工混凝土施工规范
第一章总则第１．０．１条本规范适用于水利水电工程中１、２、３级水工建筑物混凝土和钢筋混凝土的施工。
本规范未规定的混凝土和钢筋混凝土的施工，按现行的有关国家标准或部颁标准进行。
第１．０．２条水工混凝土应根据其所处部位的工作条件，分别满足抗压、抗渗、抗冻，抗裂（抗拉）、抗冲耐磨、抗风化和抗侵蚀等设计要求。
第１．０．３条水工混凝土的施工应做到优质、经济、安全。
施工质量应符合设计要求和本规范的规定。
第１．０．４条有关混凝土的试验，按水利电力部颁发的《水工混凝土试验规程》进行。
第二章模板工程第一节一般规定第２．１．１条应根据混凝土结构物的特点及施工单位的材料、设备、工艺等条件，尽可能采用技术先进、经济合理的模板型式。
第２．１．２条模板及支架必须符合下列要求：１）保证混凝土浇筑后结构物的形状、尺寸与相互位置符合设计规定；２）具有足够的稳定性、刚度和强度；３）尽量做到标准化、系列化、装拆方便，周转次数高，有利于混凝土工程的机械化施工；４）模板表面光洁平整，接缝严密，不漏浆，以保证混凝土表面的质量。
第２．１．３条模板工程采用的材料及制作、安装等工序的成品均应进行质量检查，合格后，才能进行下一工序的施工。
第二节材料第２．２．１条模板及支架材料的种类、等级，应根据其结构特点、质量要求及周转次数确定。
应优先选用钢、混凝土和钢筋混凝土等材料，尽量少用木材。
第２．２．２条模板材料的质量应符合现行的国家标准和部颁标准的规定。
第２．２．３条木材种类可按各地区供应情况选用，其质量宜达到Ⅱ、Ⅲ等材的标准。
腐朽、严重扭曲或脆性的木材不应使用。
木材宜提前备料，干燥后使用，湿度宜为１８％～２３％。
水下施工用的木材，湿度宜为２３％～４５％。
第三节设计第２．３．１条水工建筑物的设计及施工应密切配合，选用合理的体型、构造及分层分块尺寸，为模板工程的标准化、系列化创造条件。
第２．３．２条重要结构物的模板，承重模板，移动式、滑动式、工具式及永久性的模板，均须进行模板设计，并提出对材料、制作、安装、使用及拆除工艺的具体要求。

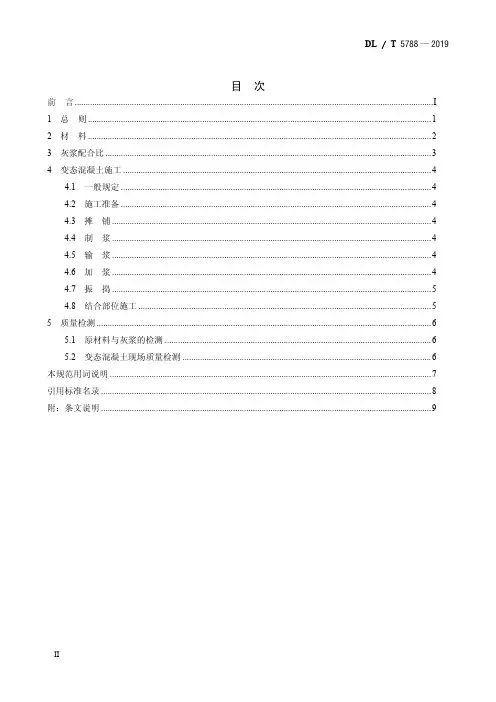

水工变态混凝土施工规范DL／T 5788—2019
目 次前言 (I)1 总则 (1)2 材料 (2)3 灰浆配合比 (3)4 变态混凝土施工 (4)4.1 一般规定 (4)4.2 施工准备 (4)4.3 摊铺 (4)4.4 制浆 (4)4.5 输浆 (4)4.6 加浆 (4)4.7 振捣 (5)4.8 结合部位施工 (5)5 质量检测 (6)5.1 原材料与灰浆的检测 (6)5.2 变态混凝土现场质量检测 (6)本规范用词说明 (7)引用标准名录 (8)附：条文说明 (9)IIContents Foreword (Ⅰ)1 General (1)2 Material (3)3 Mix Proportion of Mortar (3)4 Construction of Grout Enriched Vibrated(GEVC) Concrete (4)4.1 General Provisions (4)4.2 Construction Preparation (4)4.3 Paving (4)4.4 Grout Conveying (4)4.5 Transport Slurry (4)4.6 Grouting (4)4.7 Vibrating (5)4.8 Construction of Joint Position (5)5 Quality Inspection (6)5.1 Inspection of Raw Materials and Mortar (6)5.2 Site Quality Inspecttion of Grout Enriched Vibrated(GEVC) Concrete (6)Explanation of wording in this specification (7)list of Quoted Standard (8)Additions：Explanation of Provisions (9)III1.0.1 为规范水电水利工程变态混凝土的施工，提高施工质量，特制订本规范。
水工碾压混凝土施工规范
水工碾压混凝土施工规范DL/T5112— 20001范 围本规范包括以下主要内容：材料、配合比设计、施工、质量管理和评定。
本规范适用于大、中型水电水利工程I 、n 、川级水工建筑物的混凝土施工，其他工程的碾压混凝土 施工可参照执行。
2引用标准下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。
本标准出版时，所示版本均为 有效。
所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。
GB175-1999硅酸盐水泥、普通硅酸盐水泥GB200-1989中热硅酸盐水泥、低热矿渣硅酸盐水泥GB1344-1999矿渣硅酸盐水泥、火山灰质硅酸盐水泥及粉煤灰硅酸盐水泥 GB8076-1997混凝土外加剂GB/T 1596-1991用于水泥和混凝土中的粉煤灰 GBJ119-1988混凝土外加剂应用技术标准 DL/T5055-1996水工混凝土掺用粉煤灰技术规范 DL/T5100-1999水工混凝土外加剂技术规范 DL/T5123-2000 水电站基本建设工程验收规程 SD105-1982水工混凝土试验规程 SDJ207-1982水工混凝土施工规范 SL48-1994水工碾压混凝土试验规程 SL176-1996水利水电工程施工质量评定规程1范围 2 引用标准 3 总则 4 名词术语 5 材料 5.1 水泥5.2 粉煤灰或其他掺合料 5.3 混凝土外加剂 5.4 骨料5.5 混凝土拌和及养护用水 6 配合比设计 7 施工7.1 铺筑前准备7.2 拌和 7.3 运输 7.4 卸料和平仓 7.5 碾压 7.6 成缝7.7 层、缝处理 7.8 异种混凝土浇筑 7.9 变态混凝土浇筑 7.10 养护与防护 7.11 埋设件施工7.12 特殊气象条件下的施工 8 质量管理和评定 8.1 原材料的检测与控制 8.2 新拌碾压混凝土的检测与控制 8.3 碾压混凝土现场质量检测 8.4质量控制与评定附录 A (标准的附录)不同咼径比和圆柱体试件抗压强度换算系数条文说明3总贝U3.0.1 水工碾压混凝土施工，除应遵守本规范外，对于本规范未涉及的部分，仍应执行国家现行有关规范及行业标准。
水工碾压混凝土施工规范
水工碾压混凝土施工规范DL/T5112—2000目次1范围 7.6成缝2 引用标准 7。
7层、缝处理3总则 7。
8异种混凝土浇筑4名词术语 7。
9 变态混凝土浇筑5材料 7。
10 养护与防护5。
1水泥 7。
11 埋设件施工5。
2 粉煤灰或其他掺合料 7.12 特殊气象条件下的施工5.3混凝土外加剂 8 质量管理和评定5.4 骨料 8。
1 原材料的检测与控制5。
5混凝土拌和及养护用水 8.2 新拌碾压混凝土的检测与控制6 配合比设计 8。
3 碾压混凝土现场质量检测7 施工 8。
4 质量控制与评定7.1铺筑前准备附录A(标准的附录）不同高径比和圆柱体试件抗压强度换算系数7.2 拌和7.3 运输7。
4 卸料和平仓条文说明7。
5 碾压1 范围本规范包括以下主要内容：材料、配合比设计、施工、质量管理和评定。
本规范适用于大、中型水电水利工程Ⅰ、Ⅱ、Ⅲ级水工建筑物的混凝土施工，其他工程的碾压混凝土施工可参照执行。
2 引用标准下列标准所包含的条文,通过在本标准中引用而构成为本标准的条文.本标准出版时,所示版本均为有效。
所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性.GB175-1999 硅酸盐水泥、普通硅酸盐水泥GB200-1989 中热硅酸盐水泥、低热矿渣硅酸盐水泥GB1344-1999矿渣硅酸盐水泥、火山灰质硅酸盐水泥及粉煤灰硅酸盐水泥GB8076—1997 混凝土外加剂GB/T 1596—1991 用于水泥和混凝土中的粉煤灰GBJ119—1988 混凝土外加剂应用技术标准DL/T5055—1996 水工混凝土掺用粉煤灰技术规范DL/T5100—1999 水工混凝土外加剂技术规范DL/T5123-2000 水电站基本建设工程验收规程SD105-1982 水工混凝土试验规程SDJ207-1982 水工混凝土施工规范SL48—1994 水工碾压混凝土试验规程SL176-1996 水利水电工程施工质量评定规程3 总则3。
SL677-2019水工混凝土施工规范
1. O. 4 水工旧凝土施 10 采用经论证的新材料、新技术、新[
艺和新设备。
1. O. 5 本标准的'7 1 川标准主要有下列标准。
《通用硅酸盐水泥 ((;13 175) 《金属材料拉伸试验 结 1 部分:室温试验方法) (GB/T 228. 1) 《金属材料 弯曲试验方法>> (GB/T 232) 《碳素结构钢>> (GB/T 700) 《铜及铜合金带材>> CGB/T 2059) 《生用饮用水卫生标准>> (GB 5749)
11. 2 原材料的质量检验………………………………………… 77
11. :i 抖'和物质垦控制与价驳…………………………………… 79 11. 4 浇筑质量控制与检验…………………………………….. 80 11. J 出凝士应量检验与评定…………………………………… 80
附求 A 大体积泪凝土模板荷载计算方法…………………… 83 附录 B 钢筋的主要机械性能及接头检验…………………… 88 附录 C 沮凝土总碱含量的计算方法…………………………四 附求 D 用成熟度法计算泪凝土早期强度…………………… 100 附录 E ttt 凝土平均强度川和标准差 σ 及强度
本标准主要起草人:翁永红范五一 丁福珍周厚贵 杨华全席 j告袁建华吴效红 简兴昌李文伟张宝瑞梁仁强 王迎春李伟彭圣华杨学红 李锋王超张五一
本标准审查会议技术负责人:朱尔明 刘志明 本标准体例格式审查人:牟广主
目次
1 总贝0 …………………………………………………………… 1 2 术语和符号·
2. 1 术语………………………………………………………… 3 2. 2 符号………………………………………………………… 5
艺和新设备。
1. O. 5 本标准的'7 1 川标准主要有下列标准。
《通用硅酸盐水泥 ((;13 175) 《金属材料拉伸试验 结 1 部分:室温试验方法) (GB/T 228. 1) 《金属材料 弯曲试验方法>> (GB/T 232) 《碳素结构钢>> (GB/T 700) 《铜及铜合金带材>> CGB/T 2059) 《生用饮用水卫生标准>> (GB 5749)
11. 2 原材料的质量检验………………………………………… 77
11. :i 抖'和物质垦控制与价驳…………………………………… 79 11. 4 浇筑质量控制与检验…………………………………….. 80 11. J 出凝士应量检验与评定…………………………………… 80
附求 A 大体积泪凝土模板荷载计算方法…………………… 83 附录 B 钢筋的主要机械性能及接头检验…………………… 88 附录 C 沮凝土总碱含量的计算方法…………………………四 附求 D 用成熟度法计算泪凝土早期强度…………………… 100 附录 E ttt 凝土平均强度川和标准差 σ 及强度
本标准主要起草人:翁永红范五一 丁福珍周厚贵 杨华全席 j告袁建华吴效红 简兴昌李文伟张宝瑞梁仁强 王迎春李伟彭圣华杨学红 李锋王超张五一
本标准审查会议技术负责人:朱尔明 刘志明 本标准体例格式审查人:牟广主
目次
1 总贝0 …………………………………………………………… 1 2 术语和符号·
2. 1 术语………………………………………………………… 3 2. 2 符号………………………………………………………… 5
水工混凝土施工规范SDJ207-82
第
条 输水建筑物的溢流面 斜面及隧洞底拱 宜优先采用拉模
第
条 滑模与拉模系统 必须有足够的整体刚度 稳定性及安全度
第
条 滑模与拉模系统的设计应考虑
拉升方案与混凝土运输入仓 浇筑方式的配合
模板 牵引设备 操作平台 风水电及讯号系统的布置
组装 移动 拆除及安全的措施规定
第
条 有关混凝土的试验 按水利电力部颁发的 水工混凝土试验规程 进行
第二章 模板工程 电力行业已被
水电水利工程模板施工规范 替代
第一节 一般规定
第
条 应根据混凝土结构物的特点及施工单位的材料 设备 工艺等条件 尽可能采用
技术先进 经济合理的模板型式
第
条 模板及支架必须符合下列要求
保证混凝土浇筑后结构物的形状 尺寸与相互位置符合设计规定
混凝土的分层分块 浇筑顺序 施工荷载的施加顺序等
第
条 混凝土及钢筋混凝土模板 其制作尺寸及平整度应严格控制并应采用钢模预制
混凝土模板运输时 应达到设计要求的吊装强度 或不低于混凝土设计强度的
第
条 混凝土及钢筋混凝土的竖向模板 在安装前应先按施工缝要求处理下层混凝土
面 在安装时 应铺砂浆找平垫实 以保证模板稳固及与下层混凝土牢固结合
时不得振捣混凝土
模板平均拉行速度 以每小时计 应与各层混凝土达到预定脱模强度的时间相适应 常温拉
动时间间隔宜为
模板拉行速度不宜过大 以免拉裂混凝土表面 每次拉行距离宜小于
铺层厚度
脱模的混凝土表面 应及时修整养护 对于高速水流区或有抗冲要求的部位 应制订严格的
抹面工艺标准
第
条 拉模工艺系连续施工 宜多仓 段 连续作业 各分段间的止水 隔层等设施必

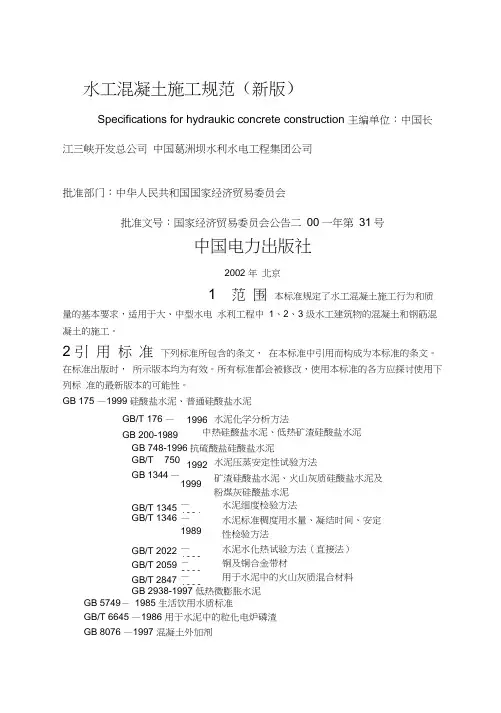

DLT5144-2001水工混凝土施工规范
水工混凝土施工规范（新版）Specifications for hydraukic concrete construction 主编单位：中国长江三峡开发总公司中国葛洲坝水利水电工程集团公司批准部门：中华人民共和国国家经济贸易委员会批准文号：国家经济贸易委员会公告二00一年第31号中国电力出版社2002 年北京1 范围本标准规定了水工混凝土施工行为和质量的基本要求，适用于大、中型水电水利工程中1、2、3 级水工建筑物的混凝土和钢筋混凝土的施工。
2 引用标准下列标准所包含的条文，在本标准中引用而构成为本标准的条文。
在标准出版时，所示版本均为有效。
所有标准都会被修改，使用本标准的各方应探讨使用下列标准的最新版本的可能性。
GB 175 —1999 硅酸盐水泥、普通硅酸盐水泥GB/T 176 —1996水泥化学分析方法GB 200-1989中热硅酸盐水泥、低热矿渣硅酸盐水泥GB 748-1996 抗硫酸盐硅酸盐水泥GB/T 750 —1992水泥压蒸安定性试验方法GB 1344 —1999矿渣硅酸盐水泥、火山灰质硅酸盐水泥及粉煤灰硅酸盐水泥GB/T 1345—1991水泥细度检验方法GB/T 1346—1989水泥标准稠度用水量、凝结时间、安定性检验方法GB/T 2022—1980水泥水化热试验方法（直接法）GB/T 2059－2000铜及铜合金带材GB/T 2847—1996用于水泥中的火山灰质混合材料GB 2938-1997 低热微膨胀水泥GB 5749－1985 生活饮用水质标准GB/T 6645 —1986 用于水泥中的粒化电炉磷渣GB 8076 —1997 混凝土外加剂GB/T 9142 －2000 混凝土搅拌机GB 12573—90 水泥取样方法GB/T 12959 —1991 水泥水化热测定方法（溶解热法）GB/T 14684 －2001 建筑用砂GB/T 14685 －2001 建筑用卵石、碎石GB/T 17671 —1999 水泥胶砂强度检验方法（ISO 法）GB 50164—1992 混凝土质量控制标准GBJ 80—1985 普通混凝土拌和物性能试验方法GBJ 107—1987 混凝土强度评定标准GBJ 119-1988 混凝土外加剂应用技术规范GBJ 146-1990 粉煤灰混凝土应用技术规范CECS 03:88 钻芯法检测混凝土强度技术规程CECS3：92钢纤维混凝土结构设计与施工规程DL 5017－1993 压力钢管制造安装及验收规范DL/T 5055-96 水工混凝土掺用粉煤灰技术规程DL/T 5057-96 水工混凝土结构设计规范DL/T 5082-99 水工建筑物抗冻设计规程DL/T 5100-1999 水工混凝土外加剂技术规程HG 2288－1992 橡胶止水带JGJ/T 10-95 混凝土泵送施工技术规程JGJ 52-92 普通混凝土用砂质量标准及检验方法JGJ53-92 普通混凝土用卵石、碎石质量标准及检验方法JGJ/T55-2000 普通混凝土配合比设计技术规程JGJ 63-89 混凝土拌和用水标准JGJ 104-97 建筑工程冬期施工规程SD 105－1982 水工混凝土试验规程SDJ 12－1978 水利水电枢纽工程等级划分及设计标准（山区、丘陵区部分）SDJ 17－1978 水利水电工程天然建筑材料勘察规程SDJ －1988 水利水电基本建设工程单元工程质量等级评定标准SDJ 336－1989 混凝土大坝安全检测技术规范（试行）SDJ 338－1989 水利水电工程施工组织设计规范SL 62－1994 水工建筑物水泥灌浆施工技术规范SL 172 －1996 小型水电站施工技术规范SL 176－1996 水利水电工程施工质量评定规范（试行）AC 普通混凝土、重质混凝土及大体积混凝土配合比选择的标准方法AC 214－1989 混凝土强度试验结果评定推荐方法3 总则3.0.1 本标准规范了水工建筑物混凝土的材料、配合比洗涤、施工、温度控制、低温季节施工、预埋件施工、质量控制与检查的基本要求3.0.2 水工混凝土应满足抗压、抗拉、抗渗、抗冻、抗裂、抗冲耐磨和抗侵蚀等设计要求。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
水工碾压在混凝土施工规范SL 53-94主编单位：中国水利水电工程总公司批准部门：中华人民共和国水利部目录1 总则2 材料3 配合比设计4 施工5 质量管理和评定附录A 名词解释附加说明中华人民共和国水利部关于发布《水工碾压混凝土施工规范》SL53—94的通知水建［1994］95号为适应水工碾压混凝土施工的需要，我部委托中国水利水电工程总公司为主编单位，对《水工碾压混凝土施工暂行规定》SDJS14-86进行了修订。
经审查，现批准为中华人民共和国行业标准，其名称与编号为《水工碾压混凝土施工规范》SL53－94，自一九九四年七月一日起施行。
《水工碾压混凝土施工暂行规定》SDJS14-86；同时废止。
各地在执行中应注意总结经验，如有问题请函告水利部建设司和主编单位。
本规范由水利部建设司负责解释，水利电力出版社出版发行。
一九九四年三月三十一日1 总则1．0．1 本规范适用于大、中型水利水电工程岩基上Ⅰ、Ⅱ、Ⅲ级坝的碾压混凝土施工；其它碾压混凝土施工可参照执行。
1．0．2 碾压混凝土施工，除应遵守本规范外，对于本规范未涉及的部分．仍应执行《水工混凝土施工规范》SDJ 207-82和现行有关国家及行业标准。
1．0．3 施工前应通过现场碾压试验验证碾压混凝土配合比的适应性，并确定其施工工艺参数。
1．0．4 根据碾压混凝土所处部位的工作条件，碾压混凝土的性能应分别满足强度、抗渗性、耐久性等设计要求。
1．0．5 碾压混凝土施工中，应重视温度控制，并应做到优质、经济、安全。
2 材料2．0．1 凡符合国家标准的硅酸盐系列水泥均可用于碾压混凝土。
2．0．2 水泥品种及标号应与掺和料的品质、掺量一起经技术经济论证后确定。
2．0．3 碾压混凝土施工所用水泥宜定厂、定品种供应，不宜在施工中途更换水泥厂家和水泥品种。
2．0．4 碾压混凝土施工前必须进行掺合料料源的调查研究和品质试验。
2．0．5 粉煤灰及火山灰质材料均可作为碾压混凝土的掺合料。
应选用符合《粉煤灰混凝土应用技术标准》GBJ146一90质量指标的粉煤灰，不符合上述指标的粉煤灰应经试验论证。
2．0．6 人工骨料及天然骨料均可用于碾压混凝土，如两者经济指标相差不大，宜优先选用人工骨料。
2. 0．7 不得使用刚筛洗的骨料拌制碾压混凝土。
细骨料在成品料场堆放时间应不少于48h。
若细骨料含水率大于6％．应采取脱水措施。
2．0．8 细骨料的细度模数宜控制在2.2～3.0。
使用人工砂时，砂中石粉（d≤0.16mm 的颗粒）含量以8％～17％为宜，超过17％应经试验论证；使用天然砂时，可经试验论证后掺入适量惰性掺合料。
2．0．9 粗骨料的最大粒径以不大于80mm为宜，使用最大粒径超过80mm的粗骨料应进行技术经济论证。
不宜采用间断级配。
2．0．10 碾压混凝土中应掺用外加剂，并必须进行外加剂对水泥和掺合料的适应性试验。
3 配合比设计3．0. 1 碾压混凝土的配合比应满足工程设计的各项指标及施工厂艺要求。
3．0．2 配合比设计参数选定：（1）掺合料掺量：掺合料的掺量应综合考虑水泥、掺合料和砂子品质等因素，并通过试验确定，宜取30％～65％（掺合料掺量中应包括水泥中已掺的混合材数量），掺量超过65%时，应做专门试验论证。
（2）水胶比：应根据设计提出的混凝土强度和耐久性要求确定水胶比，其值宜小于0.70。
（3）砂率：应通过试验选取最佳砂率值。
使用天然砂石料时，三级配碾压混凝土砂率宜为28％～32％，二级配宜为32％～37％;使用人工砂石料时,砂率应增加3％～6％。
（4）单位用水量：单位用水量可根据施工要求的工作度（VC值）、骨料的种类及最大粒径、砂率等选定于三级配碾压混凝土，单位用水量宜为80～115kg／m3。
3．0．3 碾压混凝土拌和物的VC值，机口值宜在5～15s范围内选用。
3．0．4 大体积建筑物内部碾压混凝土的胶凝材料用量，不宜低于130 kg／m3。
其中水泥熟料不宜低于45kg/m3。
4 施工4. 1 铺筑前准备4．1．1 在主体工程碾压混凝土铺筑前，应对砂石料生产系统．混凝土制备系统,运输、铺筑机具的数量、工况以及施工措施等进行检查，确认符合有关技术文件要求后，方能开始施工。
4．1．2 碾压混凝土铺筑前．基岩面上应先浇筑一定厚度的常态混凝土。
4．1．3 铺筑碾压混凝土，宜采用悬臂模板、混凝土预制模板、自升式模板或其它便于碾压施工作业的模板。
采用悬臂模板时，应设置专用锚杆；采用混凝土预制模板或其他模板并作为坝体的一部分时，应保证模板搭接部分及模板与内部碾压混凝土之间的紧密连接。
4. 2 拌和4．2．1 拌制碾压混凝土宜选用强制式或自落式搅拌设备。
4．2．2 拌和前应对搅拌设备的称量装置进行检定。
确认达到要求的精度后,方能投入使用。
4．2．3 碾压混凝土应搅拌均匀，其投料顺序和拌和时间由现场试验确定。
4．2．4 拌和楼应有快速测定细骨料含水率的装置，并有相应的加水量补偿措施。
4．2. 5 卸料斗的出料口与运输工具之间的落差不宜大于2m。
4．3 运输4．3．1 运输碾压混凝土宜采用自卸卡车、皮带输送机、坝头斜坡车道等机具．不得采用溜槽作为直接运输碾压混凝土的机具。
运输机具在使用前应进行全面检查和清洗。
4. 3. 2 采用自卸卡年运输混凝土时,车辆行上的道路必须平整;自卸卡车入仓前应将轮胎清洗干净，并防止将泥土、水带入仓内;在仓面行驶的车辆应避免急刹车、急转弯等有损混凝上质量的操作。
4．3．3 采用皮带输送机运输混凝土时，应有防水分蒸发、水泥浆损失及粗骨料分离的设施。
4．3．4 采用吊罐运输混凝土时,应有防分离措施。
4. 4 卸料和平仓4．4．1 碾压混凝土宜采用大仓面薄层连续铺筑或间歇铺筑。
铺筑层的厚度可由混凝土的拌制及铺筑能力、温度控制要求、坝体分块尺寸和细部结构等因素确定。
4. 4．2 采用自卸卡车直接进仓卸料时，宜采用退铺法依次卸料；平仓方向宜与坝轴线方向平行。
卸料堆旁出现的分离骨料，应由人工或用其它机械将其均匀地摊铺到未碾压的混凝土面上。
4．4．3 严禁不合格的碾压混凝土进仓；已进仓的,应做处理，合格后方能继续铺筑。
4．4．4 采用吊罐入仓时，卸料高度不宜大于1.5m。
4. 4．5 碾压混凝土的平仓应采用薄层平仓法。
平仓厚度宜控制在17～34cm范围内，经试验论证能保证质量时，平仓厚度可适当增大。
4．4．6 平仓过的混凝土表面应平整、无凹坑，且不允许向下游倾斜。
4. 5 碾压4．5．1 振动碾机型的选择，应考虑碾压效率、起振力、滚筒尺寸、振动频率、振幅、行走速度、维护要求和运行的可靠性。
建筑物的周边部位，采用小型振动碾成振动夯板等压实。
其允许压实厚度,应经试验确定。
4. 5．2 振动碾的行走速度应控制在1.0～1.5 km/h范围内。
4．5．3 碾压厚度应不小于混凝土最大骨料粒径的3倍。
施工中采用的碾压厚度及碾压遍数应与混凝土现场碾压试验成果和铺筑的综合生产能力等因素一并考虑。
4．5．4 坝体迎水面3m范围内,碾压方向应垂直于水流方向；其余部位，也宜为垂直水流方向。
碾压作业宜采用搭接法。
碾压条带间的搭接宽度10～20cm；端头部位的搭接宽度宜为100cm左右。
4．5. 5 每层碾压作业结束后,应及时按网格布点检测混凝土的压实容重。
所测容重低于规应交叉浇筑，并应在两种混凝土初凝前振捣或碾压完毕。
4. 9 养生和防护4. 9．1 施工过程中，碾压混凝土的仓面应保持湿润。
4．9．2 正在施工和刚碾压完毕的仓面，应防止外来水流入。
4. 9．3 在施工间歇期间，碾压混凝土终凝后即应开始养护工作。
对水平施工层面，养护工作应持续至上一层碾压混凝土开始铺筑为止；对永久暴露面，宜养护28d以上。
4．10 埋设件施工4．10. 1 在有埋设件区域进行碾压混凝土施工时，应对埋设件妥加保护，精心施工。
4．10．2 碾压混凝土内部观测仪器和电缆的埋设，宜采用后埋法。
对没有方向性要求的仪器，坑槽深度以能埋设仪器和电缆即可。
对有方向性要求的仪器，则应予深埋，上部最少要有20cm厚的人工回填保护层。
回填工作应在已碾压混凝土初凝以前完成。
并应确保回填混凝土的密实性。
4．10．3 在仪器安装、埋设、混凝土回填作业中，如发现有异常变化或损坏现象，应及时采取补救措施。
在仪器和电缆埋没完毕后，应及时检测，确认符合要求后，应编写施工日志，绘制竣工图。
4. 10．4 观测电缆在埋设点附近应预留一定的富余长度。
凡需垂直或斜向上引的电缆，应在碾压混凝土层内水平敷设至常态混凝土区域（或廊道）后再向上（或向外）引伸。
4. 11 特殊气象条件下的施工4．11. 1 施工期间应加强气象预报工作，及时了解雨情和气温情况，妥善安排施工进度。
1h内降雨量超过3mm时，不得进行铺筑、碾压施工。
刚碾压完的仓面应采取防雨保护措施。
4．11．2 在大风条件下施工，应采取专门措施保持仓面湿润。
4. 11．3 碾压混凝土施工宜在日平均气温3～25℃情况下进行。
日平均气温高于25℃时,应采取防高温和防日晒施工措施。
日平均气温低于3℃时，应采取保温施工措施。
5 质量管理和评定5．1 原材料的检测与控制5．1．1 碾压混凝土的原材料现场检测项目和抽样次数按表5．1．1规定进行。
5．1．2 应严格控制细骨料的含水率和级配；砂子细度模数变化值超过±0.2时，应调整碾压混凝土的配合比。
5．4．9 相对压实度是评价碾压混凝土压实质量的指标。
对于建筑物的外部混凝土,相对压实度不得小于98％；对于内部混凝土,相对压实度不得小于97％。
附录 A水工碾压在混凝土施工规范SL53-94名词解释混合材—指水泥出厂时已掺于水泥中的活性和非活性矿物质材料。
掺合料—指在施工现场掺入混凝土中的具有活性的矿物质材料施工缝—根据施工要求而设置的缝。
冷缝—由于停工或其它各种原因不能连续施工而形成的缝。
碾压厚度—指每一碾压作业层未碾压前混凝土厚度。
压实厚度—指每一碾压作业层经碾压达到设计要求的密实度或容重时的厚度。
相对压实度—指施工仓面实测容重与碾压混凝土室内试验获得的平均容重之比。
附加说明主编单位：中国水利水电工程总公司参编单位：闽江工程局、武汉水利电力大学、福建水电工程局、水利水电科学研究院、长江葛洲坝工程局、水电七局、武警水电指挥部主要起草人：冯运鸾、蒋元駉、林辉二、方坤河、颜玉明姜福田、唐舜如、魏大智、周定荣长江委信息研究中心馆藏11。
