风管软连接规范
篇一：通风管道安装要求
通风管道安装质量要求
根据《通风与空调工程施工质量验收规范》GB50243-XX 要求，对通风空调系统安装质量进行控制。

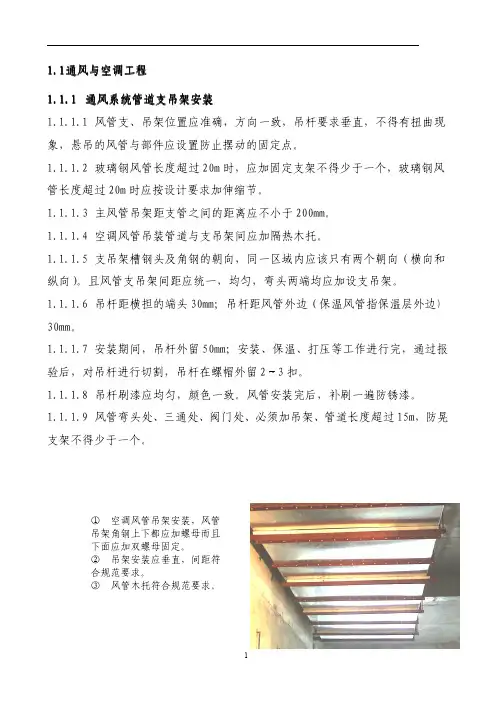

1. 管道吊架距法兰距离不小于20 mm，柔性短管长度为150-250mm。
金属软
管及非金属软管长度不得大于2 m，并不应有死弯或塌凹。
2. 主风管吊架距风口、插接管的距离应不小于200mm。
3. 风管法兰螺栓孔间距（中低压送风不大于150 mm，高压送风距离不大于
100 mm）。
4. 防火阀及排烟阀与防火隔墙距离不大于200 mm。
1
5. 风管弯头处、三通处、阀门处、必须单独加吊架、悬吊风管管道长度超过
20 m，应加防晃支架且不得少于一个。
6. 通风管道吊架距不保温风管边缘为30 mm，距保温管道保温层边缘距离为
30 mm。
7. 风管保温应平整，法兰处必须单独保温，法兰保温材料应与管道一致。
2
8.
风管水平度为3‰，垂直度2‰，总偏差不得大于20 mm。
9. 风口水平度3‰，垂直度2‰。
风口应转动灵活，不得有明显划痕与板面
接触严密。
3
10. 安装隔振器的地面应平整，风机各组减振器压缩量应均匀，压缩量偏差不
大于2 mm，减振器不得被基础抹死。
11. 风管与法兰压边宽度应为6-9 mm，接触严密并顺直。
12. 非金属风管法兰连接，法兰螺栓间距不大于120 mm，法兰间距均匀，法
兰平整，法兰垫片厚度为3-5 mm。
4
篇二：通风管道安装要求
通风管道安装质量
编制：陈书玉质量安全保证部
要求
根据《通风与空调工程施工质量验收规范》GB50243-XX 要求，对通风空调系统安装质量进行控制。
1. 管道吊架距法兰距离不小于20 mm，柔性短管长度为150-250mm。
金属软
管及非金属软管长度不得大于2 m，并不应有死弯或塌凹。
2. 主风管吊架距风口、插接管的距离应不小于200mm。
3. 风管法兰螺栓孔间距（中低压送风不大于150 mm，高压送风距离不大于
100 mm）。
1
4. 防火阀及排烟阀与防火隔墙距离不大于200 mm。
5. 风管弯头处、三通处、阀门处、必须单独加吊架、悬吊风管管道长度超过
20 m，应加防晃支架且不得少于一个。
6. 通风管道吊架距不保温风管边缘为30 mm，距保温管道保温层边缘距离为
30 mm。
2
7.
风管保温应平整，法兰处必须单独保温，法兰保温材料应与管道一致。
8. 风管水平度为3‰，垂直度2‰，总偏差不得大于20 mm。
9. 风口水平度3‰，垂直度2‰。
风口应转动灵活，不得有明显划痕与板面
接触严密。
3
10. 安装隔振器的地面应平整，风机各组减振器压缩量应均匀，压缩量偏差不
大于2 mm，减振器不得被基础抹死。
11. 风管与法兰压边宽度应为6-9 mm，接触严密并顺直。
12. 非金属风管法兰连接，法兰螺栓间距不大于120 mm，法兰间距均匀，法
兰平整，法兰垫片厚度为3-5 mm。
4
篇三：通风管道安装要求
通风管道安
装质量
编制：张海芳
质量安全保证部
要求
根据《通风与空调工程施工质量验收规范》GB50243-XX 要求，对通风空调系统安装质量进行控制。
1. 管道吊架距法兰距离不小于20 mm，柔性短管长度为150-250mm。
金属软
管及非金属软管长度不得大于2 m，并不应有死弯或塌凹。
2. 主风管吊架距风口、插接管的距离应不小于200mm。
3. 风管法兰螺栓孔间距（中低压送风不大于150 mm，高压送风距离不大于
100 mm）。
1
4. 防火阀及排烟阀与防火隔墙距离不大于200 mm。
5. 风管弯头处、三通处、阀门处、必须单独加吊架、悬吊风管管道长度超过
(转载于: 小龙文档网:风管软连接规范)20 m，应加防晃支架且不得少于一个。
6. 通风管道吊架距不保温风管边缘为30 mm，距保温
管道保温层边缘距离为
30 mm。
2
7.
风管保温应平整，法兰处必须单独保温，法兰保温材料应与管道一致。
8. 风管水平度为3‰，垂直度2‰，总偏差不得大于20 mm。
9. 风口水平度3‰，垂直度2‰。
风口应转动灵活，不得有明显划痕与板面
接触严密。
3
10. 安装隔振器的地面应平整，风机各组减振器压缩量应均匀，压缩量偏差不
大于2 mm，减振器不得被基础抹死。
11. 风管与法兰压边宽度应为6-9 mm，接触严密并顺直。
12. 非金属风管法兰连接，法兰螺栓间距不大于120 mm，法兰间距均匀，法
兰平整，法兰垫片厚度为3-5 mm。
4。
