超声频率脉冲宽度脉冲频率

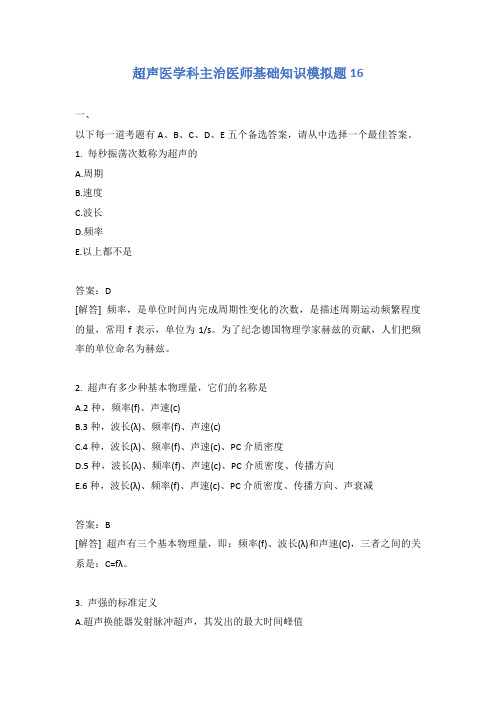

超声医学科主治医师基础知识模拟题16一、以下每一道考题有A、B、C、D、E五个备选答案，请从中选择一个最佳答案。

1. 每秒振荡次数称为超声的A.周期B.速度C.波长D.频率E.以上都不是答案：D[解答] 频率，是单位时间内完成周期性变化的次数，是描述周期运动频繁程度的量，常用f表示，单位为1/s。

为了纪念德国物理学家赫兹的贡献，人们把频率的单位命名为赫兹。

2. 超声有多少种基本物理量，它们的名称是A.2种，频率(f)、声速(c)B.3种，波长(λ)、频率(f)、声速(c)C.4种，波长(λ)、频率(f)、声速(c)、PC介质密度D.5种，波长(λ)、频率(f)、声速(c)、PC介质密度、传播方向E.6种，波长(λ)、频率(f)、声速(c)、PC介质密度、传播方向、声衰减答案：B[解答] 超声有三个基本物理量，即：频率(f)、波长(λ)和声速(C)，三者之间的关系是：C=fλ。

3. 声强的标准定义A.超声换能器发射脉冲超声，其发出的最大时间峰值B.描述超声能量大小的一种物理量，即超声束在单位时间通过单位横截面积的超声能量C.在脉冲重复频率的最长间隔时间内平均声强D.超声波穿过组织时的强度E.介质中有声波传播时的压强与没有声波传播时的静压强之差答案：B[解答] 声强即超声束在单位时间通过单位横截面积的超声能量。

声强的单位是W/m2。

声强的大小与声速、声波的频率的平方、振幅的平方成正比。

4. 纵向分辨率直接依赖于A.穿透深度B.空间脉冲长度C.抑制D.入射角E.反射角答案：A[解答] 纵向分辨率与波长相关，波长越长，分辨率越低，波长越短，分辨率越高。

5. 超声波在人体组织传播过程中的衰减与下列哪项无关A.运动目标使超声波产生频移B.声束在传播中逐渐扩散C.声能转换成热量被吸收D.超声波被介质散射E.超声波被不同声阻抗界面反射答案：A[解答] 超声波在人体组织传播过程中的衰减主要因素有：声束扩散、声能转换成热量被吸收、散射、反射。

超声波理疗参数-概述说明以及解释1.引言1.1 概述概述超声波理疗是一种物理疗法，利用超声波的声能和热能对人体进行治疗的过程。

它通过产生高频声波，并将其传递到人体组织中，以达到促进血液循环、缓解疼痛、促进组织修复等治疗效果。

超声波理疗作为一种常见的物理治疗手段，广泛应用于康复医学、运动医学、康复科、骨伤科等领域。

其原理是利用声波的机械振荡作用，使组织内的细胞及细胞外基质受到机械刺激，从而引起生理和病理反应，以达到治疗的目的。

超声波理疗的常见参数包括频率、强度、治疗时间和治疗区域等。

频率是指超声波每秒震动的次数，常用的频率范围为1MHz至3MHz。

强度则是指超声波能量的大小，通常以W/cm²为单位进行衡量。

治疗时间是指治疗过程中持续施加超声波的时间，可根据患者的具体病情和治疗目的来确定。

治疗区域则是指超声波应用的部位，可以根据患者的病情和需求进行选择。

超声波理疗参数的选择与调整是超声波理疗中非常重要的环节。

不同的病情和治疗目的需要不同的参数设置，因此在进行超声波理疗前，医生需要根据患者的具体情况和需要来制定一个合理的参数方案，并在治疗过程中进行动态调整。

超声波理疗作为一种无创、无药物的治疗手段，在康复医学中具有广阔的应用前景。

它不仅可以用于缓解疼痛、消除炎症，还可以促进组织修复和功能恢复。

随着科学技术的不断发展，超声波理疗在康复医学中的应用将会越来越广泛，并为患者提供更加完善和有效的治疗方案。

文章结构部分的内容可以写成以下方式：1.2 文章结构：本文共分为三个主要部分：引言、正文和结论。

引言部分主要概述了超声波理疗参数的重要性和作用，介绍了本文的目的和结构。

通过引入超声波理疗的基本原理和常见参数，旨在帮助读者了解超声波理疗的原理和参数的选择与调整。

正文部分分为两个小节。

首先，我们将详细讨论超声波理疗的基本原理，包括超声波的产生方式和传播特性。

其次，我们将介绍超声波理疗的常见参数，如频率、功率和治疗时间等，以及它们对治疗效果的影响。

ge超声探头参数
GE超声探头是一种广泛应用于医疗领域的超声诊断设备，其参数对于超声图像的质量和诊断的准确性具有重要影响。

以下是对GE超声探头参数的简要介绍：
频率：频率是超声探头的重要参数之一，它决定了超声波的传播距离和分辨率。

频率越高，超声波的传播距离越短，但分辨率越高。

常见的GE超声探头频率有2.5MHz、3.5MHz、5.0MHz、7.5MHz、10.0MHz等，不同频率的探头适用于不同类型的检查，如低频探头适用于深部组织检查，高频探头适用于浅表组织检查。

脉冲宽度：脉冲宽度决定了超声波的传播时间和信噪比。

脉冲宽度越宽，信噪比越高，但传播时间越长。

常见的GE超声探头脉冲宽度有10μs至1000μs不等。

阵元尺寸：阵元尺寸决定了超声波探头的分辨率和灵敏度。

阵元尺寸越小，分辨率越高，灵敏度越强。

常见的GE超声探头阵元尺寸有1mm至2mm不等。

线性：线性是衡量探头分辨率和成像质量的一个重要参数。

GE超声探头具有高线性，能够提供清晰的图像和准确的诊断结果。

动态范围：动态范围是指探头能够检测到的信号的最大幅度与最小幅度之比。

它反映了探头的灵敏度和动态范围，对于诊断结果的准确性具有重要影响。

增益：增益是指探头对输入信号进行放大倍数的调整，用于提高或降低图像的对比
度。

增益的大小需要根据具体的检查需求进行调整。

以上是对GE超声探头参数的简要介绍，这些参数的选择和使用对于超声图像的质量和诊断的准确性具有重要影响。

在实际应用中，需要根据具体的检查需求和设备性能进行参数调整和优化，以确保获得高质量的超声图像和准确的诊断结果。

谈谈PFM(脉冲频率调制)与PWM(脉冲宽度调制)谈谈PFM(脉冲频率调制)与PWM(脉冲宽度调制)做电源设计的应该都知道PWM 和PFM 这两个概念开关电源的控制技术主要有三种：(1)脉冲宽度调制(PWM)；(2)脉冲频率调制(PFM)；(3)脉冲宽度频率调制(PWM-PFM)．PWM：（pulse width modulation）脉冲宽度调制脉宽调制PWM是开关型稳压电源中的术语。

这是按稳压的控制方式分类的，除了PWM型，还有PFM型和PWM、PFM混合型。

脉宽宽度调制式（PWM）开关型稳压电路是在控制电路输出频率不变的情况下，通过电压反馈调整其占空比，从而达到稳定输出电压的目的。

PFM：（Pulse frequency modulation) 脉冲频率调制一种脉冲调制技术，调制信号的频率随输入信号幅值而变化，其占空比不变。

由于调制信号通常为频率变化的方波信号，因此，PFM也叫做方波FMPWM是频率的宽和窄的变化,PFM是频率的有和无的变化, PWM是利用波脉冲宽度控制输出,PFM是利用脉冲的有无控制输出.其中PWM是目前应用在开关电源中最为广泛的一种控制方式，它的特点是噪音低、满负载时效率高且能工作在连续导电模式，现在市场上有多款性能好、价格低的PWM集成芯片，如UCl842／2842／3842、TDAl6846、TL494、SGl525／2525／3525等；PFM具有静态功耗小的优点，但它没有限流的功能也不能工作于连续导电方式，具有PFM功能的集成芯片有MAX641、TL497等；PWM-PFM 兼有PWM和PFM的优点。

DC/DC变换器是通过与内部频率同步开关进行升压或降压，通过变化开关次数进行控制，从而得到与设定电压相同的输出电压。

PFM控制时，当输出电压达到在设定电压以上时即会停止开关，在下降到设定电压前，DC/DC变换器不会进行任何操作。

但如果输出电压下降到设定电压以下，DC/DC变换器会再次开始开关，使输出电压达到设定电压。

超声基础知识.doc1第⼀章、超声诊断物理基础第⼀节超声波的概念⼀、超声波的基本概念1、声波的性质超声波是指频率超过⼈⽿听觉范围（20~20000HZ）的⾼频声波，即：频率>20000HZ的机械（振动）波。

超声波不能在真空中传播，超声波的振态在固体中有纵波、横波、表⾯波、瑞利波、板波等多种振态，⽽在液体和⽓体中只有纵波振态，在超声诊断中主要应⽤超声纵波。

2、诊断常⽤的超声频率范围2~10MHZ(1MHZ=106HZ)3、超声波属于声波范畴它具有声波的共同物理性质①⽅式------必须通过弹性介质进⾏传播在液体、⽓体和⼈体软组织中的传播⽅式为纵波(疏密波) 具有反射、折射、衍射、散射特性,以及在不同介质中(空⽓、⽔、软组织、⾻骼)分别具有不同的声速和不同的衰减等②声速------在不同介质中，声速有很⼤差别：空⽓(20℃)344m/s,⽔（37℃）1524m/s,肝1570m/s,脂肪1476m/s,颅⾻3360m/s⼈体软组织的声速平均为1540m/s,与⽔的声速相近。

⾻骼的声速最⾼相当于软组织平均声速的2倍以上⼆、基本物理量声学基本物理量波长、频率、声速及三者的关系λ=С/f 声速：不同介质的声速空⽓(20℃)344m/s、⽔(37℃)1524m/s、肝脏\⾎液1570m/s、脂肪组织1476m/s、颅⾻3360m/s。

⼈体软组织平均声速掌握1540m/s 三、声场（⼀）超声场概念超声场是指发射超声在介质中传播时其能量所达到的空间。

超声场简称声场，⼜可称为声束。

（⼆）声场特性1、①扫描声束的形状、⼤⼩（粗细）及声束本⾝的能量分布，随所⽤探头的形状、⼤⼩、阵元数及其排列、⼯作频率（超声波长）、有⽆聚焦以及聚焦的⽅式不同⽽有很⼤的不同②声束还受⼈体组织不同程度吸收衰减、反射、折射和散射等影响即超声与⼈体组之间相互作⽤的影响。

2、声束由⼀个⼤的主瓣和⼀些⼩的旁瓣组成超声成像主要依靠探头发射⾼度指向性的主瓣并接收回声；旁瓣的⽅向总有偏差，容易产⽣伪像。

声脉冲宽度和探头频率对常规超声检测分辨力的影响浅析发布时间：2022-10-10T08:14:18.897Z 来源：《中国电业与能源》2022年6月11期作者：孙建[导读] 本文通过对超声波时-频响应特性和超声设备激励电路原理分析，对声脉冲宽度与电脉冲宽度的概念加以区别及其影响因素，孙建山东核电设备制造有限公司山东.海阳（265118）摘要：本文通过对超声波时-频响应特性和超声设备激励电路原理分析，对声脉冲宽度与电脉冲宽度的概念加以区别及其影响因素，总结出声脉冲宽度、频率对超声检测分辨力的影响，皆在深入理解超声检测基础理论知识。

关键词：脉冲宽度；探头频率；分辨力The analysis of ultrasonic resolution affected by pulse duration and probe frequencyAbstract: this paper studies the time-frequency features of the pulse echo and the principle of ultrasonic excited-circuit, then analysis difference between pulse duration and excited-signal, drawing conclusions of the ultrasonic resolution affected by pulse duration and probe frequency, further in-depth understanding of the ultrasonic testing of basic theoretical knowledge.Key words: pulse duration; probe frequency; resolution在相关超声检测教材中阐述：“频率越高，脉冲宽度越小，分辨力也就越高”。

超声期末复习试卷超声成像复习1．产生超声波的两个必要条件：高频声源和有传播超声的介质；超声波按发射方式分类：连续波和脉冲波2．描述脉冲波几个特征量：脉冲宽度、脉冲重复周期、脉冲重复频率、间歇期、占空因子、峰值功率、平均功率脉冲重复周期 = + 。

3．研究声波传播特性的基本依据：声压连续和法向速度连续4．声压反射系数：1212p Z z Z Z r -+=5．导致声波衰减的主要原因有：扩散衰减；散射衰减；吸收衰减6．多普勒频移公式的矢量表示意义是什么?答：Doppler 频移大小，不仅与f 0 、v 、c 大小有关，且与声束与血流的夹角有关。

7.当声波垂直入射时，声压反射系数为（）A 、1212p Z z Z Z r -+=B 、1212p Z Z Z Z r +-=C 、2112p Z Z Z Z r -+=8.当声波垂直入射时，声压透射系数为（）A 、1212p Z z Z Z t -+=B 、122p Z Z 2Z t +=C 、2112p Z Z Z Z t -+=9．在下列哪种物质中声速最快?A ．软组织B ．骨骼C ．水D ．脂肪．10.超声波的横向分辩力取决于（）02cos d f cv f ?=A、超声频率B、声束直径C、声束长度11．自相关技术是A．自我频率检测技术 B．直接探测血流速度的一种术 C．检测两个信号间相位差的一种方法D．探测振幅的一种技术12.超声是一种______________ 波，它的声源振动频率超过赫兹。

13．提高超声检测的图像分辨率的根本途径是增加超声波的A．体表探测时间B．频率C．扫描声线数目D．强度14．纵向分辨力又可称为A．轴向分辨力 B．时间分辨力 C．侧向分辨力 D．显现力15、超声波的发射是依靠压电晶片的效应，16、A超属调制。

B超属于调制17、超声的纵向分辨距离 d = 。

18、彩色多普勒血流成像中三原色是指：红色，绿色，蓝色；彩超中红色表示。

CDFI医师上岗证考试真题5-(1)一、单项选择题以下每一道考题下面有A、B、C、D、E五个备选答案。

请从中选择一个最佳答案。

1. 超声波的频率范围是指A.＞2000HzB.＞20000HzC.＞200000HzD.＞2000000HzE.＞20000000Hz答案：B[解答] 声源振动频率＞20000Hz的机械波为超声波。

2. 诊断最常用的超声频率范围是A.1～10MHzB.1.5～10MHzC.2～10MHzD.5～10MHzE.7～10MHz答案：C[解答] 超声诊断所用声源振动频率一般为1～10MHz，常用2.5～5.0MHz。

3. 超声基本物理量频率(f)、波长(λ)和声速(c)三者之间的关系应是A.λ=1/2c·fB.λ=c/fC.c=1/2λ·fD.c=2λ·fE.f=c·λ答案：B[解答] 波长、频率与声速间的关系：波长与频率的乘积等于声速。

4. 不属于压电材料的是A.石英晶体B.钛酸钡C.高分子聚合物PVDFD.氟碳化物E.压电陶瓷答案：D[解答] 压电材料按物理结构不同可分为：压电单晶体(如石英)，压电多晶体(压电陶瓷)，压电高分子聚合物(如聚偏二氟乙烯PDVF)，复合压电材料(如PDVR+PZT)。

5. 人体软组织平均衰减系数大致为A.0.5dB/cm·MHzB.1dB/cm·MHzC.2dB/cm·MHzD.3dB/cm·MHzE.5dB/cm·MHz答案：B[解答] 生物组织的衰减系数与组织的厚度和超声的频率有关，人体软组织对超声的平均衰减系数约0.81dB/cm·MHz，其含义是超声频率每增加1MHz，超声传播距离每增加1cm，则组织对超声的衰减增加0.81dB。

6. 超声的分辨力不受下列哪项因素的影响A.超声频率的高低B.脉冲的宽度C.重复频率的高低D.声束的宽度E.声场远近及其声能分布答案：C[解答] 超声的分辨力分为基本分辨力与图像分辨力，基本分辨力又分为轴向、侧向、横向分辨力，它们与超声频率的高低、脉冲的宽度、声束的宽度、声场远近及其声能分布有关，与脉冲重复频率(PRF)无关。
