井下带式输送机保护装置安装位置及试验技术规范

带式输送机保护装置安装及试验技术规范1、适用范围本规范适用于煤业化工集团所属矿井在用带式输送机（包括运送人员带式输送机）。

2、依据文件《煤矿安全规程》（2010版）《煤矿用带式输送机保护装置技术条件》 MT872-2000《煤矿安全监控系统及检测仪器使用管理规范》AQ1029-20073、安装及试验技术规范带式输送机的防滑保护、堆煤保护、跑偏保护、烟雾保护、防撕裂保护、欠电压保护、过电流保护和沿线急停保护应接入胶带输送机控制回路或主回路，当任何一种保护动作时应可靠动作，并中止带式输送机运行。

超温自动洒水保护应接入带式输送机电控回路，当出现温度超限时，能够实现洒水装置自动打开水源洒水降温，并报警。

倾斜井巷中使用的带式输送机，上运时，必须同时装设防逆转装置与制动装置；下运时，必须装设制动装置。

3.1防滑保护3.1.1安装要求：带式输送机防滑保护应安装在带式输送机回程带上面，固定式带式输送机安装时，应装在机头卸载滚筒与驱动滚筒之间，当两驱动滚筒距离较远时，也可安装在两驱动滚筒之间，其它地点使用的带式输送机，应安装在回程带距机头较近处；简易防滑保护应设在改向滚筒侧面，与滚筒侧面的距离不超过50mm，防滑保护安装时，传感器应采用标准托架固定在胶带机头大架上，严禁用铁丝或其它物品捆扎固定。

3.1.2保护特性：当输送带速度10s内均在（50%～70%）Ve （Ve为额定带速）范围内、输送带速度小于或等于50%、输送带速度大于或等于110%Ve时防滑保护应报警，同时中止带式输送机的运行，对带式输送机正常启动和停止的速度变化，防滑保护装置不应有保护动作。

3.2堆煤保护3.2.1安装要求：3.2.1.1两部带式输送机转载搭接时，堆煤保护传感器在卸载滚筒前方吊挂，传感器触头水平位置应在落煤点的正上方，距下部胶带上带面最高点距离不大于500mm，且吊挂高度不高于卸载滚筒下沿，安装时要考虑到洒水装置状况，防止堆煤保护误动作。

置 滚轮有足够的摩擦力。安装时，应在传感器的支 架部位制作支架。
传感器应采用标准托架固定在带式输送机头大架 上，不得用铁丝或其他物品捆扎固定。
防跑偏保护装置应用支架安装在皮带易出现跑偏 的地段，不得用铁丝捆绑，皮带跑偏且胶带推动 传感器的导杆偏离中心线15°±5°时，跑偏开关 应动作，并应发出跑偏语音报警；当延时10s±5s 后仍处于跑偏状态时，保护装置主机应自动切断 电源。
带式输送机保
应急管理部第4号令规定“带式输送机防打滑、跑偏、堆煤保护装置或者温度、烟雾 装，确保安全有序生产。
序 保护名 号称
安装位置及标准
电磁式防滑保护装置的磁铁应安装在从动滚筒侧 面，速度传感器应安装在与磁铁相对应支架上。
防打滑 滚轮式防滑保护装置的滚轮速度传感器应安装在 1 保护装 下胶带上表面或上胶带下表面，并应保证胶带与
煤仓处堆煤保护传感器应安装在机头下胶带200mm 水平以下，其平面位置应在煤仓口范围内。
胶带与煤仓直接搭接时，应分别在煤仓满仓位置 及溜煤槽落煤点上方500mm各安装一个堆煤传感 器，传感器应灵敏可靠
两部带式输送机转载搭接时，堆煤传感器应在卸 载滚筒前方吊挂，传感器触头水平位置应在落煤 点的正上方，并应在带面中间，距下部胶带上带 防堆煤 面最高点距离不大于500mm，且吊挂高度不应高于 3 保护装 卸载滚筒下沿；安装时应满足洒水装置的要求。 置
采用红外线传感器时，传感器发射孔应正对主传 动滚筒处进行检测，传感器与主传动滚筒距离应 为300mm一500mm。
热电偶感应式温度探头安设在主动滚筒和输送带
接触面不超过10mm的位置处。为防止碰坏热电
4
温度监 偶，采用软固定方式固定热电偶。 测装置
双驱动滚筒都必须安设温度监测装置，即安设两 个温度监测装置。

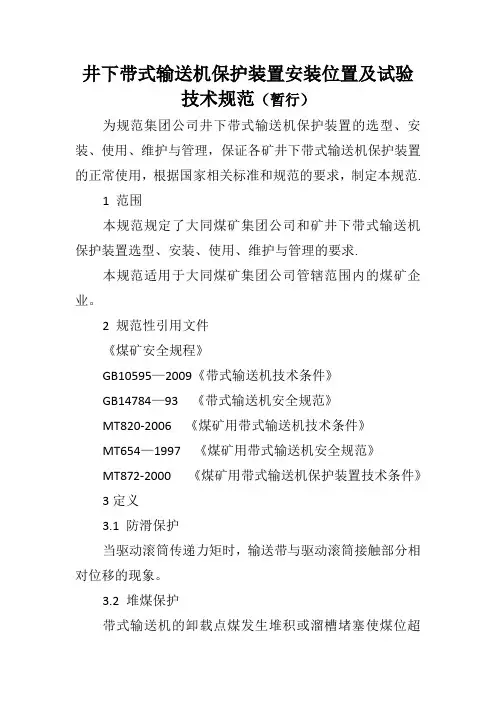

井下带式输送机保护装置安装位置及试验技术规范（暂行）为规范集团公司井下带式输送机保护装置的选型、安装、使用、维护与管理，保证各矿井下带式输送机保护装置的正常使用，根据国家相关标准和规范的要求，制定本规范.1 范围本规范规定了大同煤矿集团公司和矿井下带式输送机保护装置选型、安装、使用、维护与管理的要求.本规范适用于大同煤矿集团公司管辖范围内的煤矿企业。

2 规范性引用文件《煤矿安全规程》GB10595—2009《带式输送机技术条件》GB14784—93 《带式输送机安全规范》MT820-2006 《煤矿用带式输送机技术条件》MT654—1997 《煤矿用带式输送机安全规范》MT872-2000 《煤矿用带式输送机保护装置技术条件》3定义3.1 防滑保护当驱动滚筒传递力矩时，输送带与驱动滚筒接触部分相对位移的现象。

3.2 堆煤保护带式输送机的卸载点煤发生堆积或溜槽堵塞使煤位超出了预定位置。

3.3 防跑偏装置带式输送机的输送运行超出了托辊端部边缘。

3.4 温度保护带式输送机滚筒与皮带打滑产生摩擦使其温度超限。

3.5 自动洒水装置带式输送机滚筒与皮带打滑产生摩擦使其温度升高，热量积聚，能自动洒水。

3。

6 烟雾保护带式输送机的输送带或其它非金属材料过热或燃烧而产生的雾状气体。

3.7 防撕裂保护装置因外力的作用使输送带沿纵向撕开。

3.8 张紧力下降保护装置带式输送机张紧力方式分为液压油缸张紧式、张紧小车式、重锤式张紧装置三种。

当输送机张紧力下降，输送带和驱动滚筒间产生打滑时，使输送机自动停机并报警.3。

9双向急停开关带式输送机在紧急情况下，通过人为采用急停传感器配合拉线钢丝绳或安装急停按钮实现皮带机沿线双向急停功能.4。

安全要求4.1输送机应装备有跑偏、打滑、堆煤、烟雾、温度和自动洒水装置等机械电气安全保护装置。

4。

2在主要运输巷道内（钢丝绳芯胶带）安设的输送机应装备具有张紧力下降保护和防撕裂保护的装置，其性能应符合相关标准的规定。

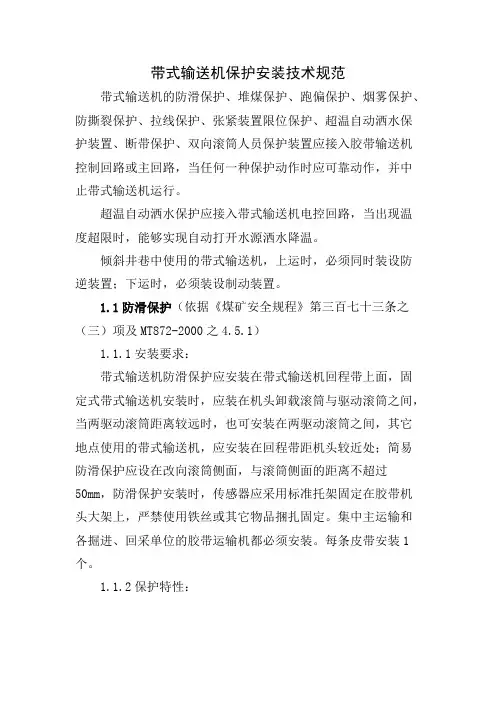

带式输送机保护安装技术规范带式输送机的防滑保护、堆煤保护、跑偏保护、烟雾保护、防撕裂保护、拉线保护、张紧装置限位保护、超温自动洒水保护装置、断带保护、双向滚筒人员保护装置应接入胶带输送机控制回路或主回路，当任何一种保护动作时应可靠动作，并中止带式输送机运行。

超温自动洒水保护应接入带式输送机电控回路，当出现温度超限时，能够实现自动打开水源洒水降温。

倾斜井巷中使用的带式输送机，上运时，必须同时装设防逆装置；下运时，必须装设制动装置。

1.1防滑保护（依据《煤矿安全规程》第三百七十三条之（三）项及MT872-2000之4.5.1）1.1.1安装要求：带式输送机防滑保护应安装在带式输送机回程带上面，固定式带式输送机安装时，应装在机头卸载滚筒与驱动滚筒之间，当两驱动滚筒距离较远时，也可安装在两驱动滚筒之间，其它地点使用的带式输送机，应安装在回程带距机头较近处；简易防滑保护应设在改向滚筒侧面，与滚筒侧面的距离不超过50mm，防滑保护安装时，传感器应采用标准托架固定在胶带机头大架上，严禁使用铁丝或其它物品捆扎固定。

集中主运输和各掘进、回采单位的胶带运输机都必须安装。

每条皮带安装1个。

1.1.2保护特性：当输送带速度10s内均在（50％～70％）Ve（Ve为额定带速）范围内、输送带速度小于或等于50％、输送带速度大于或等于110％Ve时防滑保护应报警，同时中止带式输送机的运行，对输送机正常启动和停止的速度变化，防滑保护装置不应有保护动作。

1.2堆煤保护（依据《煤矿安全规程》第三百七十三条之（三）项及MT872-2000之4.5.2）1.2.1安装要求：1.2.1.1两部带式输送机转载搭接时，堆煤保护传感器在卸载滚筒前方吊挂，传感器触头水平位置应在落煤点正上方，距下部胶带上带面最高点距离不大于500mm，且吊挂高度不高于卸载滚筒下沿，安装时要考虑到洒水装置状况，防止堆煤保护误动作。

1.2.1.2使用溜煤槽的胶带，堆煤保护传感器触头可安装在卸载滚筒一侧，吊挂高度不得高于卸载滚筒下沿，水平位置距卸载滚筒外沿不大于200mm。

附件3：带式输送机保护安装和试验标准一、带式输送机保护安装位置：1.堆煤保护设置：必须装设在卸载点的正前方的适当位置，避免卸料时物料碰触产生误动作或堆煤埋死滚筒时拒动，优先推荐使用电极方式。

（1）安装要求：根据具体情况确定安装位置，确保出现堆煤后保护动作及时、可靠。

（2）保护特性：在2s内连续监测到煤位超过预警值，应报警，同时中止胶带机运行。

靠改变偏角或动作行程实现保护的堆煤保护装置，动作时所需的作用力不大于9.8N。

2.烟雾保护设置：烟雾保护传感器必须装设在带式输送机驱动部位进风流经过驱动滚筒后上方的适当位置，并与超温自动洒水装置配合，保证胶带打滑或其它原因产生烟雾时能够可靠动作。

（1）安装要求：带式输送机烟雾保护应安装在带式输送机机头驱动滚筒下风侧10～15m处的输送机正上方，烟雾传感器应垂直吊挂，距顶板不大于300mm，当输送机为多滚筒驱动时应以靠近机头处滚筒为准。

（2）保护特性：连续2s内检测到烟雾超限应报警，中止胶带机运行。

3.温度保护设置：每个驱动滚筒适当位置安装1套温度保护，温度保护垂直于滚筒轴线方向，距离驱动滚筒表面不得大于200mm，并配电磁阀及供水管路。

（临时使用的皮带不用安装）（1）安装要求：温度传感器安装在驱动滚筒处，温度探头距滚筒不大于200mm，并同自动洒水装置配合。

（2）保护特性：当温度报警时，电动阀动作，洒水装置正常喷雾。

4.自动洒水装置设置：洒水喷头必须固设在驱动滚筒处，喷嘴正对滚筒表面。

洒水管路应装设一套手动旁路，当自动洒水装置出现故障时，可应急使用。

对于老、旧式带式输送机主滚筒处无法安装的，需制定相应安全措施，保证洒水装置遇突发情况，在有效范围能够投入使用。

胶带机驱动部各安装1组烟雾报警及超温洒水保护装置，保证动作灵活可靠。

（1）安装要求：温度传感器安装在驱动滚筒处，温度探头距滚筒50-100mm，喷雾喷向滚筒和皮带切线方向，烟雾传感器安装同烟雾保护。

（2）保护特性：当温度、烟雾报警时，电动阀动作，洒水装置正常喷雾。

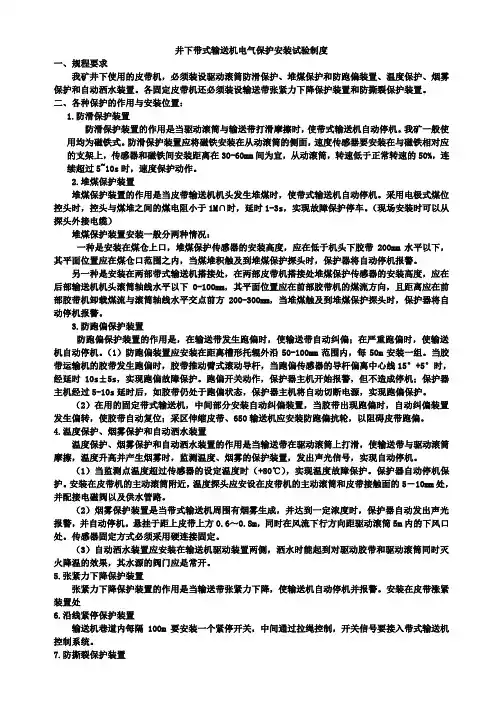

井下带式输送机电气保护安装试验制度一、规程要求我矿井下使用的皮带机，必须装设驱动滚筒防滑保护、堆煤保护和防跑偏装置、温度保护、烟雾保护和自动洒水装置。

各固定皮带机还必须装设输送带张紧力下降保护装置和防撕裂保护装置。

二、各种保护的作用与安装位置：1.防滑保护装置防滑保护装置的作用是当驱动滚筒与输送带打滑摩擦时，使带式输送机自动停机。

我矿一般使用均为磁铁式。

防滑保护装置应将磁铁安装在从动滚筒的侧面，速度传感器要安装在与磁铁相对应的支架上，传感器和磁铁间安装距离在30-60mm间为宜，从动滚筒，转速低于正常转速的50%，连续超过5~10s时，速度保护动作。

2.堆煤保护装置堆煤保护装置的作用是当皮带输送机机头发生堆煤时，使带式输送机自动停机。

采用电极式煤位控头时，控头与煤堆之间的煤电阻小于1M∩时，延时1-3s，实现故障保护停车。

（现场安装时可以从探头外接电缆）堆煤保护装置安装一般分两种情况：一种是安装在煤仓上口，堆煤保护传感器的安装高度，应在低于机头下胶带200mm水平以下，其平面位置应在煤仓口范围之内，当煤堆积触及到堆煤保护探头时，保护器将自动停机报警。

另一种是安装在两部带式输送机搭接处，在两部皮带机搭接处堆煤保护传感器的安装高度，应在后部输送机机头滚筒轴线水平以下0-100mm，其平面位置应在前部胶带机的煤流方向，且距离应在前部胶带机卸载煤流与滚筒轴线水平交点前方200-300mm，当堆煤触及到堆煤保护探头时，保护器将自动停机报警。

3.防跑偏保护装置防跑偏保护装置的作用是，在输送带发生跑偏时，使输送带自动纠偏；在严重跑偏时，使输送机自动停机。

（1）防跑偏装置应安装在距离槽形托辊外沿50-100mm范围内，每50m安装一组。

当胶带运输机的胶带发生跑偏时，胶带推动臂式滚动导杆，当跑偏传感器的导杆偏离中心线15°+5°时，经延时10s±5s，实现跑偏故障保护。

跑偏开关动作，保护器主机开始报警，但不造成停机；保护器主机经过5-10s延时后，如胶带仍处于跑偏状态，保护器主机将自动切断电源，实现跑偏保护。

皮带运输机保护装置安装及实验技术规范根据《煤矿安全规程》、煤安监行管（2013）1号《煤矿安全质量标准化基本要求及评分方法》、AQ1029-2007《煤矿安全监控系统管理规范》规定，结合我矿的现场情况，特制定皮带机保护安设及实验管理规范。

本规范适用于阳城煤电在用的各类滚筒驱动带式输送机。

一、各种保护牌板悬挂标准1.保护名称、工作原理、实验方法及周期管理牌板（可悬挂在机头位置规格400*600）。

2.各保护责任管理牌板（悬挂于保护安设的相应位置规格200*300）。

二、滚筒驱动带式输送机（采掘各分支胶带运输机）必须装设1.防滑保护、堆煤保护、防跑偏装置、超温自动洒水保护、烟雾保护、连续运输系统应具有连锁、闭锁装置，全线应有通信和信号装置。

2.上运时必须同时装设防逆转装置和制动装置，下运时必须装设软制动装置。

3.带式输送机应加设软启动装置，下运带式输送机应加设软制动装置。

4.所有带式输送机巷道中行人跨越带式输送机处应设过桥。

5.在机头、机尾安设防止人员与驱动滚筒和导向滚筒相接触的防护栏（按照机电精细化管理标准）。

6.采用输送机运送人员时应在输送机全长任何地点可操作的紧急停车装置、钢丝绳芯胶胶带应有断带保护装置。

三、在主要运输带式输送机（钢丝绳芯胶带运输机）必须装设1.电动机保护（过载保护装置）、堆煤保护、防滑保护、防跑偏装置、超温（自动）洒水保护、烟雾保护、输送带张紧力下降保护装置、防撕裂保护装置、沿停装置（沿线集控装置具备沿线停机功能）、倾斜巷道运输应有断带保护装置、装、卸处应安设视频监控装置、钢丝绳芯及接头状态监测装备、输送机集控硐室应有与调度室直通的电话。

2.上运时必须同时装设防逆转装置和制动装置，下运时必须装设软制动装置。

3.带式输送机应加设软启动装置，下运带式输送机应加设软制动装置。

4.所有带式输送机巷道中行人跨越带式输送机处应设过桥。

5.在机头、机尾安设防止人员与驱动滚筒和导向滚筒相接触的防护栏（按照机电精细化管理标准）。

带式输送机保护安装及试验标准带式输送机的防滑保护、堆煤保护、跑偏保护、沿线急停装置、烟雾保护、防撕裂保护、欠电压保护、过电流保护应接入胶带输送机控制回路或主回路，所有保护应手势灵敏、保护可靠。

超温自动洒水保护应接入带式输送机电控回路，当出现温度超限时，能够构建需要自动打开水源洒水降温，并报警停车。

（一）保护安装要求1、防滑保护1.1安装要求：带式输送机防滑保护应安装在带式输送机回程带前面。

固定式带式输送带安装时，应装在前部机鼻卸载滚筒与驱动滚筒之间;当两液力滚筒距离较远时，也可安装在两驱动滚筒彼此之间;其它地点使用的带式输送机，应安装在回程带距机头较近处;简易皮带（注：采掘工作面用800mm 及以下可伸缩皮带，下同）防滑保护应驻于控管改向滚筒侧面与滚筒侧边的距离不超过50mm，防滑保护安装时，传感器应采用标准托架固定在胶带机头大竖直架上，严禁用铁丝或其它物品捆扎固定。

1.2保护特性：当输送带速度10s内均在（50%〜70%）Ve（Ve为额定带速）范围内、输送带速度小于或等于50%、输送带加速度大于或等于110%Ve时防滑保护应报警，同时中止带式输送机的运行，对带式输送机正常和停止的速度变化，防滑保护装置不应有保护动作。

2、堆煤保护2.1安装要求2.1.1两部带式输送机转载搭接时，堆煤保护传感器在卸载洗碗机前方吊挂;传感器触头应当水平位置应在落煤点的正上方，距下部胶带上带面最高点距离不大于500mm，且吊挂高度不高于卸载滚筒下沿，安装时要考虑到洒水装置状况，防止堆有煤保护误动作。

2.1.2转用溜煤槽的胶带，堆双肋矿保护传感器触头可安装在卸载滚筒一侧，吊挂高度不得高于卸载滚筒下沿，水平位置距卸载滚筒外沿不大于200mm。

2.1.3胶带与煤仓直接搭接时，分别在煤仓满仓位置及溜煤槽落于落煤点上方500mm处各安装一个堆煤保护传感器，两处堆煤保护传感器灵敏都必须灵敏可靠。

2.1.4采用矿车或其它方式转载的投稿地点，以矿车或接煤设施局部满载为基准点，堆煤煤保护传感器触头距基准点应在200〜300mm之间。

温度保护装置传感器必须安装在驱动滚筒与胶带分离处或驱动滚筒内部 试验方法：每月用80摄氏度以上的热水在传感器源头烫试一次当温度达到规定要求时电磁阀动作管路开始喷水为正常；传感器每季度定期更换一次
九、防逆转装置
1、保护特性 当切断停止带式送机电源时制动装置应可靠动作并能够及时制动带式输送机滚筒运行防止输送机下滑发生逆转飞车事故 2、安装规范及要求 在用的上运带式输送机倾角超过10°必须安装减速机逆止器或其他有效的防逆转装置
1、保护特性 在测温点处温度超过规定时超温自动洒水应报警同时能启动自动洒水装置喷水降温
热电偶式传感器
300-500mm
红外线传感器
或
六、皮带机沿线急停装置
安装规范及要求 带式运输机巷道内每隔100m安装一个紧停开关在装载点、人行过桥处、机头、机尾均应设有紧停开关开关信号接入带式输送机控制系统紧停开关之间应采用拉绳进行连接并有适当的预张力拉绳不得与电缆交叉悬挂在一起 采用拉线急停装置实现急停功能时急停装置应安装在皮带机行人侧急停传感器使用专门加工的固定板并用螺栓固定在皮带机H架上 沿线紧停保护装置一周之内所有装置应全面试验一遍
安全保护装置 1、 必须装设驱动滚筒防滑保护、堆煤保护和防跑偏装置 2、应装设温度保护、烟雾保护和自动洒水装置地面带式输送机可不设烟雾保护装置 3、在主要运输巷道内安设的带式输送机还必须装设输送带张紧力下降保护装置 4、倾斜井巷中使用的带式输送机上运时必须同时装设防逆转装置和制动装置；下运时必须装设制动装置 5、带式输送机必须安设沿线紧停保护装置
2、电感式防滑保护装置安装位置及试验方法 1安装位置： 磁铁安装在改向滚筒侧面与滚筒侧面距离不得超过50mm速度传感器安装在与磁铁相对应大架上严禁用铁丝和其它物品捆扎固定 2试验方法：转动传感器方向或使传感器远离滚筒

7、欠电压保护 控制带式输送机的磁力起动器或馈电开关，
当电网电压低于额定电压的65%时，应可靠动作， 切断输送机电源，中止输送机运行。
8、过电流保护 控制带式输送机的磁力起动器或馈电开关， 当输送机电机运行电流超过控制开关的整定值时， 应可靠动作，切断输送机电源，中止输送机运行。
•
9、防下滑制动装置
保护装置动作可靠。
•
滚轮式防滑保护装置的试验方法：
•
胶带输送机正常运行时，在胶带的带动下，滚轮保持
一定的速度，保护装置不动作。将滚轮与胶带脱离，当滚
轮速度降到设定值时，胶带输送机停止运行，说明防滑保
护装置动作可靠。
2.堆煤保护(亦称煤位保护)装置
必须加装堆煤传感器，不准直接用裸露的电缆芯线替代 堆煤传感器使用，堆煤传感器的接线必须连接牢固可靠。无 卸载煤仓的胶带输送机的堆煤传感器安设在两部胶带输送机 (或刮板输送机)搭接处，距离机头卸载滚筒前0.8m;有卸载 煤仓的胶带输送机堆煤传感器安设在煤仓上口，距煤仓口 1.5-2m。因堆煤传感器灵敏度很高，如有煤尘或水分积聚 到传感器上可能造成误动作，影响正常工作，因此要求操作 和维护人员要经常清理堆煤传感器上的煤尘或积水。
• 3、跑偏保护
•
防跑偏保护装
置的安装，第一组距
机头15m左右，机道
内每隔50米安装一组，
保护杆距托辊边缘距
离与保护杆缓行程之 和不大于20mm，分别 安装在胶带的两侧，
安装时应保证不易产
生误动作且动作可 靠。。
• 防跑偏保护装置的试验方法：
• 胶带输送机正常运行时，人工用手拨 动防跑偏保护装置的传动杆使其距离托辊 边缘20mm延时6秒钟以上时间，胶带输送 机停机，说明防跑偏保护装置动作可靠。

煤矿井下皮带保护安装标准是确保皮带输送系统安全运行的重要环节，以下是一些关键点概述：1.设备安装位置：o驱动滚筒防滑保护：安装在驱动滚筒附近，用于监测和防止皮带与滚筒之间发生滑动。

o堆煤保护：在煤仓上口和带式输送机的搭接处安装，煤仓处的堆煤保护传感器应安装在机头下胶带200mm水平以下，处于煤仓口范围内；在两部皮带机搭接处，传感器应位于后部输送机机头滚筒轴线水平以下，且在前部胶带机煤流方向的合适位置，距离前部机架侧向200-300mm。

o防跑偏装置：安装在输送机沿线可能发生皮带偏离的地方。

o温度保护：安装在可能过热区域，如滚筒附近，监测滚筒和皮带摩擦产生的高温。

o烟雾保护：在井下巷道内适当位置安装，一旦检测到烟雾立即触发警报和停机。

o超温自动洒水装置：布置在有可能发生火灾的高温区域。

2.安装方式：o所有保护装置均应采用坚固耐用的固定方式安装，确保在恶劣环境下稳定工作，不受振动、冲击影响而松动或失效。

3.试验与检验：o温度保护、烟雾保护和自动洒水传感器等装置，由于井下环境特殊，若不具备现场试验条件，每6个月应将这些保护装置升井进行校验，并更换使用完好备件。

o新安装的烟雾保护装置必须在井上经过严格试验并合格后才能投入井下使用。

4.报警与控制：o当皮带运行异常时，所有保护装置都应具备声光报警功能，并能迅速切断电源，停止皮带运转，防止事故扩大。

5.合规性：o安装位置、方式、性能要求等均应符合国家发布的《煤矿井下皮带输送机安全技术规程》（如MT821-2006）、《煤矿井下皮带输送机保护装置技术规范》（如MT/T 1017-2007）等相关标准的规定。

综上所述，煤矿井下皮带保护装置的安装是一项涉及多个维度的技术活动，务必严格遵守各项安全标准和技术规范，确保皮带运输系统的安全性。

随着技术和法规的更新迭代，实际安装标准应参考最新的国家和地方标准文件。

三、跑偏保护
1、保护特性
（1）当运行的输送带跑偏超过托辊边缘20mm（如使用三 联辊的带式输送机超过70mm），跑偏保护应报警。
（2）当运行的输送带超出托辊20mm，（如使用三联辊的 带式输送机超过70mm），经过5-15s后，跑偏保护装置 应可靠动作，能够中止带式输送机运行。
相对位移的现象。
2、堆煤保护 带式输送机的卸载点煤发生堆积或溜槽堵塞使煤位超 出了预定位置。
3、防跑偏装置 带式输送机的输送带运行超出了托辊端部边缘。
4、温度保护 带式输送机滚筒与皮带打滑产生摩擦使其温度超限。
5、自动洒水装置 带式输送机滚筒与皮带打滑产生摩擦使其温度升高， 热量积聚，能自动洒水。
注意：对带式输送机的正常启动和停止的速度变化， 防滑保护装置不应有保护动作。
2、安装规范要求：
带式输送机防滑保护应安装在带式输送机的回程带上 面，固定式带式输送机安装时，应装在机头卸载滚筒和 驱动滚筒之间，当两驱动滚筒较远时，也可安装在两驱 动滚筒之间，其它地点使用的带式输送机，应安装在回 程带距机头较近处；
堆煤保护在2s内连续监测到煤位超过预定值，应报 警，中止带式输送机运行。由改变传感器的偏角或动作 行程实现保护的堆煤保护装置，其保护动作的作用力不 大于9.8N。
2、安装规范及要求
（1）两部带式输送机转 载搭接时，堆煤传感器 在卸载滚筒前方吊挂， 传感器触头水平位置应 在落煤点的正上方，距 下部胶带上带面最高点 距离不大于500mm， 且吊挂高度不高于卸载 滚筒下沿。
装置和逆止装置工作应安全可靠。
9、各机电保护装置和电控装置，应反应灵敏，工作可 靠。
下面对带式输送机保护装置做详细的安装技术分解。
一、防滑保护
1、保护特性

井下皮带机保护装置安装位置及试验技术规范为规范集团公司井下带式输送机保护装置的选型、安装、使用、维护与管理，保证各矿井下带式输送机保护装置的正常使用，根据国家相关标准和规定的要求，制定本规范。

一、范围本规范规定了集团有限公司各矿井下带式输送机保护装置选型、安装、使用、维护与管理的要求。

本规范适用于集团有限公司管辖范围内的煤矿企业。

二、规范性引用文件《煤矿安全规程》GB10595-2009 《带式输送机技术条件》GB14784-93 《带式输送机安全规范》MT820-2006 《煤矿用带式输送机技术条件》MT654-1997《煤矿用带式输送机安全规范》MT872-2000《煤矿用带式输送机保护装置技术条件》三、定义1、防滑保护当驱动滚筒传递力矩时，输送带与驱动滚筒接触部分相对位移的现象。

2、堆煤保护带式输送机的卸载点煤发生堆积或溜槽堵塞使煤位超出了预定位置。

3、防跑偏装置带式输送机的输送带运行超出了托辊端部边缘。

4、温度保护带式输送机滚筒与皮带打滑产生摩擦使其温度超限。

5、自动洒水装置带式输送机滚筒与皮带打滑产生摩擦使其温度升高，热量积聚，能自动洒水。

6、烟雾保护带式输送机的输送带或其他非金属材料过热或燃烧而产生的雾状气体。

7、防撕裂保护装置因外力的作用使输送带沿纵向撕开。

8、张紧力下降保护装置带式输送机张紧方式分为液压油缸张紧式、张紧小车式、重锤式张紧装置三种。

当输送带张紧力下降，输送带和驱动滚筒间产生打滑时，使输送机自动停机并报警。

9、沿线急停开关带式输送机在紧急情况下，通过人为采用急停传感器配合拉线钢丝绳或安装急停按钮实现皮带机沿线双向急停功能。

四、安全要求1、输送机应装备有跑偏、打滑、堆煤、烟雾、温度和自动洒水装置等机械电气安全保护装置。

2、在主要运输巷道内（钢丝绳芯胶带）应安设的输送机应装备具有张紧力下降保护和防撕裂保护的装置，其性能应符合相关标准的规定。

3、在机头、机尾和改向点以及其他危险点应装设防止人员和设备受到防害的保护装置和警示标志。

带式输送机保护装置安装及试验标准一、范围本标准适用于井上、下带式输送机安全保护装置的安装及试验工作。

保护装置主要包括：防滑保护、堆煤保护、防跑偏装置、温度保护、烟雾保护、超温自动洒水装置、防撕裂保护、张力下降保护、沿线急停保护等。

二、依据文件《煤矿安全规程》 2010版《关于开展煤矿“机电运输安全示范化矿井”监察验收活动的通知》鲁煤安监南局发（2010）3号《山东省煤矿安全质量标准化及考核评级办法》三、技术要求1、保护主机和各保护传感器应具备生产许可证、产品出厂合格证及煤安标志，防爆设备还应具备防爆合格证，有专人验收合格，有验收报告。

2、各种图纸资料齐全完整。

四、各种保护装置的安装及试验1、防滑保护（1）防滑保护的安装位置电感式防滑保护装置应将磁铁安装在从动滚筒的侧面，速度传感器要安装在与磁铁相对应的支架上，当皮带机滚筒转速低于设定值并保持5秒钟时，皮带机将自动断电停机。

滚轮式防滑保护装置应将速度传感器安装在下胶带上表面，并使胶带与滚轮保持足够的驱动摩擦力。

（2）防滑保护的试验方法电感式防滑保护装置试验方法是转动传感器方向或使传感器远离滚筒，胶带输送机应能自动停机并伴有语音报警提示。

滚轮式防滑保护装置试验方法是将滚轮提起使其脱离皮带表面，胶带输送机应能自动停机。

（3）防滑保护的试验周期防滑保护应每天在检修期间试验一次，并填写试验记录。

2、堆煤保护（1）堆煤保护的安装位置堆煤保护装置安装一般分两种情况：一种是安装在煤仓上口，堆煤保护传感器的安装高度，应在低于机头下胶带200mm水平以下，其平面位置应在煤仓口范围之内，当煤堆积触及到堆煤保护探头时，保护器将自动停机报警；另一种是安装在两部带式输送机搭接处，在两部皮带机搭接处堆煤保护传感器的安装高度，应在后部输送机机头滚筒轴线水平以下，其平面位置应在前部胶带机的煤流方向，且距离应在前部胶带机机架侧向200-300mm，当堆煤触及到堆煤保护探头时，保护器将自动停机报警。

下井皮带保护装置安装要求技术标准(试行)根据矿井实际使用情况，考察带式输送机保护装置说明书的安装调试规定，1.1主机主机应悬挂安装于皮带机控制开关附近的巷道一侧，先挂要牢靠，离地面要高于1.5米，接地线应良好可靠接地，否则煤位传感器保护动作不灵敏、可靠。

1.2防滑保护1.2.1防滑保护的作用防滑保护装置的作用是当驱动滚筒与输送带打滑摩擦时，使带式输送机自动停机。

(电感式防滑保护装置)。

1.2.2 防滑保护的安装位置1.2.2.1电感式防滑保护装置应将磁铁安装在从动滚筒的侧面，速度传感器要安装在与磁铁相对应的支架上，当皮带机滚筒转速低于设定值并保持5秒钟时，皮带机将自动断电停机。

1.2.2.2 滚轮式防滑保护装置应将速度传感器安装在下胶带上表面，并使胶带与滚轮保持足够的驱动摩擦力。

1.2.3防滑保护的试验方法1.2.3.1电感式防滑保护装置试验方法是转动传感器方向或使传感器远离滚筒，胶带输送机应能自动停机。

1.2.3.2 滚轮式防滑保护装置试验方法是将滚轮提起使其脱离皮带表面，胶带输送机应能自动停机。

1.2.4 防滑保护的试验周期防滑保护应每天在检修期间试验一次，并填写试验记录。

1.3 堆煤保护1.3.1堆煤保护的作用堆煤保护装置的作用是当皮带输送机机头发生堆煤时，使带式输送机自动停机。

1.3.2 堆煤保护的安装位置堆煤保护装置安装一般分三种情况:第一种是安装在煤仓上口，堆煤保护传感器的安装高度，应在机头上胶带高度一致，其平面位置应在煤仓口中心附近，当煤堆积触及到堆煤保护探头时，保护器将自动停机报警;第二种是安装在两部带式输送机搭接处，在两部皮带机搭接处堆煤保护传感器的安装高度，应高于后部胶带输送机机头上胶带水平 100mm，其平面位置应在后部胶带输送机中心线附近，且距离后部胶带输送机机头滚筒900mm-1000mm，当堆煤触及到堆煤保护探头时，保护器将自动停机报警。

1.3.3 堆煤保护的试验方法胶带输送机正常运行时，人为的推动堆煤保护传感器触头，使保护动作，以胶带输送机自动停机为正常。

2、功能：
防跑偏保护装置的作用是当输送带发生严重跑偏时，使输送 机自动停机胶带机，一级跑偏动作，只报警不停车，显示故 障位置；二级跑偏动作后延时停机、报警，急停保护动作后 立即停机、报警，并能显示出跑偏及急停闭锁开关的动作位 置。
2、安装规范及要求
带式输送机的跑偏保护应成对使用，距离机头10-1 5米处，当带式输送机有坡度变化时，应在变坡位置处安 装一组；跑偏保护应用专用托架固定在带式输送机大架 或纵梁上，对带式输送机上带的跑偏情况进行保护。
4、试验方法：在输送机运行或停机状态下，人为触动行程开关，能自动 停机和报警为正常。
六、温度监测装置
1、定义：在每个主传动滚筒上安装非接触式矿用本安型温度传感器 ，用于检测滚筒是否超温。滚筒与皮带摩擦超温时，紧贴滚筒安装 的检测装置（发射机）发出超温信号，接收机收到信号后，经3s延 时，使执行部分动作，输送机自动停转，起到温度保护作用。
2、电感式防滑保护装置安装位置及试验方法（一般用于 采掘巷道带式输送机）
（1）安装位置： 磁铁安装在改向滚筒侧面，与滚筒侧 面距离不得超过50mm，速度传感器安装在与磁铁相对应 大架上，严禁用铁丝和其它物品捆扎固定。
（2）试验方法：转动传感器方向或使传感器远离滚筒。
二、跑偏保护
1、定义：
带式输送机的输送带运行时超出了托辊端部边缘。
1、定义：
在测温点处，主传动滚筒与胶带摩擦温度超过规定时，能自
动洒水，喷水降温。 2、安装规范及要求：
200300m m
安装主传动滚筒200mm—300mm正 面。
或 热电偶式传感器
带式输送机保护装置 功能安
矿井所使用的带式输送机须配备的安全保护装置可分为“五保护、五 装置、一功能”。 ㈠五保护：打滑保护、跑偏保护、堆煤保护、撕裂保护、张紧力下降保护 ； ㈡五装置：温度监测装置、自动洒水装置、烟雾监测装置、防逆转装置、 制动装置； ㈢一功能：沿线急停闭锁功能； ㈣掘进工作面带式输送机所使用的保护及装置共有8种：打滑保护、跑偏保 护、堆煤保护、撕裂保护、温度监测装置、自动洒水装置、烟雾监测装置 、沿线急停闭锁功能。 ㈤系统运输巷道（平巷）带式输送机所使用的保护及装置共有9种：打滑保 护、跑偏保护、堆煤保护、撕裂保护、张紧力下降保护、温度监测装置、 自动洒水装置、烟雾监测装置、沿线急停闭锁功能。 ㈥系统运输巷道（上下山）带式输送机所使用的保护及装置共有11种：打 滑保护、跑偏保护、堆煤保护、撕裂保护、张紧力下降保护、温度监测装 置、自动洒水装置、烟雾监测装置、防逆转装置、制动装置、沿线急停闭 锁功能。

王家塔煤矿带式输送机保护装置安装标准及试验规定1 本标准适用于本矿井上下带式输送机皮带保护（防滑保护、堆煤保护、防跑偏保护、防撕裂保护、温度保护、烟雾保护、超温自动洒水装置、拉线急停装置和张紧力下降保护装置）,参照MT872-2000和GB51145-2015煤矿电气设备安装工程施工与验收规范。
