纯手工打造LED旋转显示屏

旋转 LED 显示屏研究目的:目前主流的显示器件如电视机,显示器,电影屏幕等都是采用平面显示方式。

然而立体的显示方式与平面显示方式相比信息总量更大,互动性更强,也更逼真。

旋转 LED 显示屏可同步控制发光二极管,实现图文显示以及音频同步,另外大大降低了成本,并且能够 360度全方位观赏屏幕显示的内容,给人以立体的观赏效果,给观众带来美的享受。

非常适合大厅或候车室之类的场合, 也可应用与室外广告或室内装饰。

内容:一.主体构想本图文同步旋转 LED通信模块、字库模块、电机驱动模块等及外壳、电源构成。

通信电路用于通过计算机向显示屏下载显示内容, 由于显示屏在高速旋转的情况下不便于接线进行显示内容的更改。

所以选用红外传输数据。

总体构成如图 1所示:系统采用高速发光的 LED 作为像素元,在扇叶上排列。

旋转的扇叶设计为圆形,在扇叶上设有一圈 LED,LED 的发光颜色为单色或多色,当扇叶围绕着中心轴旋转时,会产生一个球面,而且在球面上全部都是 LED, 配合字模软件,当扇叶走到相应的位置时,点亮相应的点,根据人眼的视觉暂留原理,观察者可以看到 led 矩阵旋转扫描得到的真实三维图像,由单片机控制 led 像素的亮暗,或者控制发光时间这样就可以控制一个球面的显示内容。

二. 硬件设计1. 核心控制模块核心控制模块采 89C51单片机, 由于 89c51芯片的片内存储器容量有限, 需要扩展一片存储器作为字库存储器和显示缓冲区, 并作为下载内容的存储。

这里选用的是华邦的 29C040。

控制模块主要是对接收过来的数据进行判断, 从而执行不同的动作。

是整个屏幕的控制核心处理各种数据, 控制外部期间执行各种动作。

此外还选用了霍尔元件 TL0038J 进行相位检查并完成校正功能使 LED 的亮灭与旋转保持同步。

结构如图 1所示::图 2:硬件构成2. 旋转显示模块旋转显示模块采用阵列的方式排列 LED, 布线非常方便,而且对单个点或多个点控制方便,控制显示简单易行,而且显示效果很好。

旋转LED设计与制作一、旋转LED显示原理介绍如何让一列灯旋转起来感觉像稳定的字显示在空中呢？首先我们来分析下人的眼睛，其实人的眼睛非常好骗的，只要让电机扫描的快一点就行了，实际上肉眼在24帧/秒以上就不会看到闪烁的，所以要保证电机的速度能在一秒转24圈以上，这样的话人眼就觉得旋转的字很稳定很清晰的显示在空中了。

旋转LED旋转起来是一个圆，那么就需要有一个传感器来判断起点位置，有人用霍尔传感器，有人用红外对管，我觉得用红外对管来的便宜些，而且实现起来也容易。

这个起点检测非常重要，单片机就是根据这个起点来判断是否要开始显示数据的。

如果起点检测不到单片机就不开始显示。

二、旋转LED显示原理图本电路大家看起来很熟悉，它是我们所学的STC89C52单片机的最小系统和17个贴片LED组成，硬件电路比较简单，真正的还是要写程序的。

三、旋转LED硬件电路的制作为了节约成本，我还是收集元器件，用洞洞板焊接。

STC89C52单片机采用双列直插的（DIP40），LED用贴片0805的红色发光二极管，限流电阻也是0805的贴片电阻。

LED和限流电阻用贴片的一是提高显示汉字的分辨率而是可以使电路的体积大大的减小。

其他的元器件就随便了。

焊接好的效果图如下：旋转LED,顾名思义，当然要有电机带动才能高速旋转起来，才能把动画的汉字显示出来。

电机可以从其他的电器中拆个旧的，本人的制作是从一个废旧的DVD影碟机中拆来的。

还有一个关键的，那就是怎么给电路板供电，本制作采用电刷供电，用了一小块覆铜板，中间划了一个圈，把铜皮分成了两部分，外圈为一个电极，内圈为一个电极，然后把从玩具车的马达中拆下两的电刷焊在旋转部分的电路板下面。

还有一个红外发射二极管，它是为旋转电路上的红外接收二极管提供的，这两个二极管一定对好，否者显示结果出不来。

硬件部分如下图：四、旋转LED程序代码本制作用KEIL软件编写程序，要有良好的C语言基础，汉字的代码用字模软件提取（PCtoLCD2002），软件界面如下：旋转LED程序原代码：#include<reg52.h>#define uint unsigned int#define uchar unsigned charsbitsw=P3^5; //霍尔开关unsigned char code tab[]={0xff,0xff,0xff,0xff,0xff,0xff,0xff,0xff, 0xff,0xff,0xff,0xff,0xff,0xff,0xff,0xff,0xff,0xff,0xff,0xff,0xff,0xff,0xff,0xff, 0xff,0xff,0xff,0xff,0xff,0xff,0xff,0xff,0xff,0xff,0xff,0xff,0xff,0xff,0xff,0xff, 0xff,0xff,0xff,0xff,0xff,0xff,0xff,0xff,0xff,0xff,0xff,0xff,0xff,0xff,0xff,0xff, 0xff,0xff,0xff,0xff,0xff,0xff,0xff,0xff,0xff,0xff,0xff,0xff,0xff,0xff,0xff,0xff, 0xff,0xff,0xff,0xff,0xff,0xff,0xff,0xff,0xff,0xff,0xff,0xff,0xff,0xff,0xff,0xff, 0xff,0xff,0xff,0xff,0xff,0xff,0xff,0xff,0xff,0xff,0xff,0xff,0xff,0xff,0xff,0xff, 0xff,0xff,0xff,0xff,0xff,0xff,0xff,0xff,0xff,0xff,0xff,0xff,0xff,0xff,0xff,0xff, 0xff,0xff,0xff,0xff,0xff,0xff,0xff,0xff,0xff,0xff,0xff,0xff,0xff,0xff,0xff,0xff, 0xff,0xff,0xff,0xff,0xff,0xff,0xff,0xff,0xff,0xff,0xff,0xff,0xff,0xff,0xff,0xff, 0xff,0xff,0xff,0xff,0xff,0xff,0xff,0xff,0xFF,0xFF,0x1F,0xFE,0x0F,0xFC,0x07,0xF8,0x03,0xF0,0x03,0xE0,0x07,0xC0,0x0F,0x80,0x1F,0x80,0x0F,0xC0,0x07,0xE0,0x03,0xF0, 0x03,0xF8,0x07,0xFC,0x0F,0xFE,0xFF,0xFF,0xDF,0xFF,0xDB,0xF7,0xDB,0xB7,0xDB,0x7B,0x01,0x80,0xDC,0xFD,0xDD,0xBE,0xDF,0xBF,0xDF,0xDF,0x00,0xEC,0xDF,0xF3,0x DD,0xEB,0xD3,0xDD,0x5F,0xBE,0xDF,0x07,0xFF,0xFF,/*"我",0*/0xFF,0xFF,0x07,0x80,0xF3,0xDE,0xF4,0xDE,0xF7,0xDE,0xF7,0xDE,0x07,0x80,0xBF,0xFF,0xCF,0xFF,0x70,0xFF,0xF7,0xBC,0xF7,0x 7F,0xF7,0xBF,0x07,0xC0,0xFF,0xFF,0xFF,0xFF,/*"的",1*/0xFF,0xFF,0xFF,0xFF,0x01,0x00,0xFD,0xFF,0xED,0xFF,0x6D,0xE0,0x6D,0xF7,0x6D,0xF7,0x6D,0xF7,0x6D,0xF7,0x6D,0xE0,0xED,0xBF,0xFD,0x7F,0x01,0x80,0xFF,0xFF,0xFF,0xFF,/*"同",2*/0xBF,0xFB,0xCF,0xFB,0xEE,0xFB,0x69,0xFB,0x6F,0xFB,0x6F,0xBB,0x6E,0x7B,0x69,0x81,0x6F,0xF9,0x6F,0xFA,0x67,0xFB,0xEB,0 xFB,0xEC,0xFB,0xAF,0xFB,0xCF,0xFB,0xFF,0xFF,/*"学",3*/0xFF,0xFF,0xFF,0xFF,0xFF,0xC9,0xFF,0xC9,0xFF,0xFF,0xFF,0xFF,0xFF,0xFF,0xFF,0xFF,0xFF,0xFF,0xFF,0xFF,0xFF,0xFF,0xFF,0xFF, 0xFF,0xFF,0xFF,0xFF,0xFF,0xFF,0xFF,0xFF,/*"：",4*/0xFF,0xDF,0xED,0xEF,0xDD,0xF7,0xBD,0xF9,0x7D,0xFE,0x9D,0xF9,0xE1,0xE7,0xFF,0xFF,0xFF,0xFF,0x01,0x00,0xFD,0xF7,0xDD, 0xEF,0x25,0xF7,0xF9,0xF8,0xFF,0xFF,0xFF,0xFF,/*"邓",5*/0x7F,0xFF,0x9F,0xFF,0x07,0x00,0xF8,0xFF,0xE7,0xFD,0xF5,0x05,0x55,0xF5,0x55,0xF5,0xF5,0x85,0x01,0xF1,0xF5,0x85,0x55,0xF5, 0x55,0x75,0xF5,0x05,0xE7,0xFD,0xFF,0xFF,/*"儒",6*/0xFF,0xFF,0x01,0x00,0xFD,0xF7,0xDD,0xEF,0x25,0xF7,0xF9,0xF8,0xFF,0xFF,0x03,0x00,0xFB,0xBE,0xFB,0xBE,0xFB,0xBE,0xFB,0 xBE,0xFB,0xBE,0x03,0x00,0xFF,0xFF,0xFF,0xFF,/*"阳",7*/0xFF,0xFF,0xFF,0xFF,0xFF,0xFB,0xFF,0xF7,0xFF,0xE7,0xFF,0xCF,0xFF,0xFF,0xFF,0xFF,0xFF,0xFF,0xFF,0xFF,0xFF,0xFF,0xFF,0xFF, 0xFF,0xFF,0xFF,0xFF,0xFF,0xFF,0xFF,0xFF,/*"、",8*/0xF7,0xBF,0xD7,0xDF,0xB7,0xEF,0x76,0xF6,0xF1,0xF9,0x77,0xE6,0x87,0x9F,0xF7,0xFF,0xF7,0xFF,0xFF,0xFF,0x07,0xF0,0xFF,0xBF ,0xFF,0x7F,0x00,0x80,0xFF,0xFF,0xFF,0xFF,/*"刘",9*/0xBF,0x7F,0xBF,0x7F,0xBD,0xBF,0xBD,0xDF,0xBD,0xEF,0xBD,0xF3,0xBD,0xFC,0x01,0xFF,0xBD,0xFC,0xBD,0xF3,0xBD,0xEF,0x BD,0xDF,0xBD,0xBF,0xBF,0x7F,0xBF,0x7F,0xFF,0xFF,/*"天",10*/0xFF,0x7F,0xFF,0xBF,0xFF,0xCF,0x01,0xF0,0xDD,0xFD,0xDD,0xFD,0xDD,0xFD,0xDD,0xFD,0xDD,0xFD,0xDD,0xFD,0xDD,0xBD, 0xDD,0x7D,0x01,0x80,0xFF,0xFF,0xFF,0xFF,0xFF,0xFF,/*"月",11*/0xFF,0xFF,0xFF,0xFF,0xFF,0xFB,0xFF,0xF7,0xFF,0xE7,0xFF,0xCF,0xFF,0xFF,0xFF,0xFF,0xFF,0xFF,0xFF,0xFF,0xFF,0xFF,0xFF,0xFF, 0xFF,0xFF,0xFF,0xFF,0xFF,0xFF,0xFF,0xFF,/*"、",12*/0xEF,0xFB,0x9F,0xFB,0xFD,0x81,0x73,0xFE,0xFF,0xFF,0x6D,0xFF,0xA9,0x00,0xC5,0xB6,0xED,0xB6,0x80,0x80,0xEE,0xB6,0xC6,0 xB6,0xAA,0x00,0x6F,0xFF,0x7F,0xFF,0xFF,0xFF,/*"潘",13*/0xFF,0xFF,0xFF,0xBB,0xFF,0xBD,0x41,0xB6,0xD5,0xB6,0xD5,0xB6,0xD5,0xB6,0x15,0x80,0xD5,0xB6,0xD5,0xB6,0xD5,0xB6,0xC1, 0xB6,0xFF,0xBE,0xFF,0xBF,0xFF,0xFF,0xFF,0xFF,/*"星",14*/0xFF,0xFF,0xFF,0xBB,0xFF,0xBD,0x41,0xB6,0xD5,0xB6,0xD5,0xB6,0xD5,0xB6,0x15,0x80,0xD5,0xB6,0xD5,0xB6,0xD5,0xB6,0xC1, 0xB6,0xFF,0xBE,0xFF,0xBF,0xFF,0xFF,0xFF,0xFF,/*"星",15*/0xFF,0xFF,0xFF,0xFF,0xFF,0xFB,0xFF,0xF7,0xFF,0xE7,0xFF,0xCF,0xFF,0xFF,0xFF,0xFF,0xFF,0xFF,0xFF,0xFF,0xFF,0xFF,0xFF,0xFF, 0xFF,0xFF,0xFF,0xFF,0xFF,0xFF,0xFF,0xFF,/*"、",16*/0xBF,0x77,0xBB,0xB9,0xBB,0xCF,0x3B,0xF0,0x80,0xBF,0xBB,0x7F,0x3B,0x80,0xBB,0xFD,0xBF,0xF3,0xFF,0xFF,0x01,0x00,0xFD,0 xF7,0xDD,0xEF,0x25,0xF7,0xF9,0xF8,0xFF,0xFF,/*"郝",17*/0xFF,0xBF,0xFF,0xC6,0xDD,0xFE,0x65,0xFF,0xBD,0xC3,0xDD,0xBF,0xE1,0xBF,0xFD,0xBD,0xFD,0xB3,0x7D,0xBF,0xFD,0xBE,0x 7D,0x8F,0x81,0xFB,0xFF,0xF7,0xFF,0xCF,0xFF,0xFF,/*"忍",18*/0xFF,0xFF,0xFF,0xFF,0xFF,0xA7,0xFF,0xC7,0xFF,0xFF,0xFF,0xFF,0xFF,0xFF,0xFF,0xFF,0xFF,0xFF,0xFF,0xFF,0xFF,0xFF,0xFF,0xFF, 0xFF,0xFF,0xFF,0xFF,0xFF,0xFF,0xFF,0xFF,/*"，",19*/0xF7,0xFD,0xF7,0xFE,0x76,0xFF,0x11,0x00,0x67,0x7F,0xFF,0xBC,0x81,0xDF,0xBD,0xE7,0x3D,0xF8,0xBD,0xFF,0xBD,0xFF,0x3D,0 xC0,0xBD,0xBF,0x81,0xBF,0xFF,0x87,0xFF,0xFF,/*"祝",20*/0xFF,0xFE,0x7F,0xFF,0x9F,0xFF,0x07,0x00,0xF8,0xFF,0xBF,0xEF,0xDF,0xF3,0xE7,0xFC,0xF0,0xBF,0xF7,0x7F,0x37,0x80,0xF7,0xFF ,0xF7,0xFE,0xD7,0xF9,0xE7,0xE7,0xFF,0xFF,/*"你",21*/0xFF,0xFE,0x7F,0xFF,0x9F,0xFF,0x07,0x00,0xF8,0xFF,0xFF,0xFF,0x07,0x00,0xFE,0xFF,0xF9,0xFF,0xFF,0xFF,0xFB,0xFF,0xFB,0xBF, 0xFB,0x7F,0x03,0x80,0xFF,0xFF,0xFF,0xFF,/*"们",22*/0xBF,0xFB,0xCF,0xFB,0xEE,0xFB,0x69,0xFB,0x6F,0xFB,0x6F,0xBB,0x6E,0x7B,0x69,0x81,0x6F,0xF9,0x6F,0xFA,0x67,0xFB,0xEB,0 xFB,0xEC,0xFB,0xAF,0xFB,0xCF,0xFB,0xFF,0xFF,/*"学",23*/0xFF,0xFF,0xFD,0xF7,0xFD,0xE7,0xFD,0xF7,0xED,0xFB,0xDD,0xFB,0x3D,0xFB,0xFD,0xFD,0xFD,0xFD,0xFD,0xBE,0xFD,0x7E,0xFD,0xBF,0x01,0xC0,0xFF,0xFF,0xFF,0xFF,0xFF,0xFF,/*"习",24*/0xBF,0xFF,0xBF,0xBF,0xBD,0xDF,0x33,0xE0,0xFF,0xDF,0x7F,0xBF,0x77,0xAF,0x77,0xB3,0x00,0xBC,0x77,0xBF,0x77,0xBF,0x00,0x A0,0x77,0xBF,0x77,0xBF,0x7F,0xBF,0xFF,0xFF,/*"进",25*/0xBF,0x7F,0xBF,0x6F,0xBF,0x77,0x83,0xB9,0xBF,0xBF,0xBF,0xBF,0xBF,0xDF,0x00,0xD0,0xBB,0xEF,0xBB,0xEF,0xBB,0xF7,0xBB, 0xFB,0xBB,0xFD,0xBF,0xFF,0xBF,0xFF,0xFF,0xFF,/*"步",26*/0xFF,0xFF,0xFF,0xFF,0xFF,0xA7,0xFF,0xC7,0xFF,0xFF,0xFF,0xFF,0xFF,0xFF,0xFF,0xFF,0xFF,0xFF,0xFF,0xFF,0xFF,0xFF,0xFF,0xFF, 0xFF,0xFF,0xFF,0xFF,0xFF,0xFF,0xFF,0xFF,/*"，",27*/0xBF,0x7F,0xBF,0x7F,0xBD,0xBF,0xBD,0xDF,0xBD,0xEF,0xBD,0xF3,0xBD,0xFC,0x01,0xFF,0xBD,0xFC,0xBD,0xF3,0xBD,0xEF,0x BD,0xDF,0xBD,0xBF,0xBF,0x7F,0xBF,0x7F,0xFF,0xFF,/*"天",28*/0xBF,0x7F,0xBF,0x7F,0xBD,0xBF,0xBD,0xDF,0xBD,0xEF,0xBD,0xF3,0xBD,0xFC,0x01,0xFF,0xBD,0xFC,0xBD,0xF3,0xBD,0xEF,0x BD,0xDF,0xBD,0xBF,0xBF,0x7F,0xBF,0x7F,0xFF,0xFF,/*"天",29*/0x7F,0xFF,0x7D,0x7F,0x7D,0xBF,0x7D,0xCF,0x01,0xF0,0x7D,0xFF,0x7D,0xFF,0x7D,0xFF,0x7D,0xFF,0x7D,0xFF,0x01,0x00,0x7D,0x FF,0x7D,0xFF,0x7D,0xFF,0x7F,0xFF,0xFF,0xFF,/*"开",30*/0xFF,0xEF,0xFF,0xF3,0x7F,0xFC,0xFF,0xFF,0xFF,0xFF,0x1F,0xC0,0xFD,0xBF,0xFB,0xBF,0xE7,0xBF,0xFF,0xBF,0xFF,0xBF,0xFF,0x8 7,0xBF,0xFF,0x7F,0xFE,0xFF,0xF1,0xFF,0xFF,/*"心",31*/0xFF,0xFF,0xFF,0xFF,0xFF,0xFF,0x01,0xCC,0xFF,0xFF,0xFF,0xFF,0xFF,0xFF,0xFF,0xFF,0xFF,0xFF,0xFF,0xFF,0xFF,0xFF,0xFF,0xFF, 0xFF,0xFF,0xFF,0xFF,0xFF,0xFF,0xFF,0xFF,/*"！",32*/0xFF,0xFF,0xFF,0xFF,0xFF,0xFF,0x01,0xCC,0xFF,0xFF,0xFF,0xFF,0xFF,0xFF,0xFF,0xFF,0xFF,0xFF,0xFF,0xFF,0xFF,0xFF,0xFF,0xFF, 0xFF,0xFF,0xFF,0xFF,0xFF,0xFF,0xFF,0xFF,/*"！",33*/0xFF,0xFF,0x7F,0xFF,0x7F,0xFF,0x7F,0xFF,0x7F,0xFF,0x7F,0xFF,0x7F,0xFF,0x7F,0xFF,0x7F,0xFF,0x7F,0xFF,0x7F,0xFF,0x7F,0xFF,0x 7F,0xFF,0x7F,0xFF,0xFF,0xFF,0xFF,0xFF,/*"—",34*/0xFF,0xFF,0x7F,0xFF,0x7F,0xFF,0x7F,0xFF,0x7F,0xFF,0x7F,0xFF,0x7F,0xFF,0x7F,0xFF,0x7F,0xFF,0x7F,0xFF,0x7F,0xFF,0x7F,0xFF,0x 7F,0xFF,0x7F,0xFF,0xFF,0xFF,0xFF,0xFF,/*"—",35*/0xFF,0xFF,0x7F,0xFF,0x7F,0xFF,0x7F,0xFF,0x7F,0xFF,0x7F,0xFF,0x7F,0xFF,0x7F,0xFF,0x7F,0xFF,0x7F,0xFF,0x7F,0xFF,0x7F,0xFF,0x 7F,0xFF,0x7F,0xFF,0xFF,0xFF,0xFF,0xFF,/*"—",36*/0xEF,0xFE,0xD7,0x06,0xDB,0xB6,0x1C,0xB0,0xDB,0xB6,0xD7,0x06,0xAF,0xFE,0xBD,0xFF,0xBD,0xBF,0xB5,0x7F,0x2D,0x80,0x95 ,0xFF,0xB9,0xFF,0xBF,0xFE,0x3F,0xFF,0xFF,0xFF,/*"舒",37*/0xBF,0xFF,0xBF,0x7F,0xBD,0xBF,0x33,0xC0,0xFF,0xBF,0xB7,0x6F,0xBB,0x6A,0xD8,0x6A,0xD5,0x6A,0x6D,0x00,0xED,0x6A,0xD5 ,0x6A,0xD9,0x6A,0xBF,0x6F,0xBF,0x7F,0xFF,0xFF,/*"逢",38*/0xDF,0xEF,0xDF,0xCF,0xDF,0xEF,0x00,0xF0,0xDF,0xF7,0xDF,0xF7,0xFF,0xFF,0x07,0xE0,0x77,0xF7,0x77,0xF7,0x00,0x00,0x77,0xF 7,0x77,0xF7,0x07,0xE0,0xFF,0xFF,0xFF,0xFF,/*"坤",39*/0x3F,0xF8,0x0F,0xE0,0xE7,0xCF,0xF3,0x9F,0xB9,0xBD,0xDC,0x7B,0xDE,0x77,0xBE,0x67,0xFE,0x67,0xBE,0x77,0xDC,0x7B,0xD9, 0xBD,0xB3,0x9F,0xE7,0xC7,0x0F,0xF0,0x3F,0xF8,0xff,0xff,0xff,0xff,0xff,0xff,0xff,0xff, 0xff,0xff,0xff,0xff,0xff,0xff,0xff,0xff,0xff,0xff,0xff,0xff,0xff,0xff,0xff,0xff, 0xff,0xff,0xff,0xff,0xff,0xff,0xff,0xff,0xff,0xff,0xff,0xff,0xff,0xff,0xff,0xff, 0xff,0xff,0xff,0xff,0xff,0xff,0xff,0xff,0xff,0xff,0xff,0xff,0xff,0xff,0xff,0xff, 0xff,0xff,0xff,0xff,0xff,0xff,0xff,0xff,0xff,0xff,0xff,0xff,0xff,0xff,0xff,0xff, 0xff,0xff,0xff,0xff,0xff,0xff,0xff,0xff,0xff,0xff,0xff,0xff,0xff,0xff,0xff,0xff, 0xff,0xff,0xff,0xff,0xff,0xff,0xff,0xff,0xff,0xff,0xff,0xff,0xff,0xff,0xff,0xff, 0xff,0xff,0xff,0xff,0xff,0xff,0xff,0xff,0xff,0xff,0xff,0xff,0xff,0xff,0xff,0xff, 0xff,0xff,0xff,0xff,0xff,0xff,0xff,0xff,0xff,0xff,0xff,0xff,0xff,0xff,0xff,0xff, 0xff,0xff,0xff,0xff,0xff,0xff,0xff,0xff,0xff,0xff,0xff,0xff,0xff,0xff,0xff,0xff, 0xff,0xff,0xff,0xff,0xff,0xff,0xff,0xff,0xff,0xff,0xff,0xff,0xff,0xff,0xff,0xff, 0xff,0xff,0xff,0xff,0xff,0xff,0xff,0xff,0xff,0xff,0xff,0xff,0xff,0xff,0xff,0xff, 0xff,0xff,0xff,0xff,0xff,0xff,0xff,0xff,0xff,0xff,0xff,0xff,0xff,0xff,0xff,0xff, 0xff,0xff,0xff,0xff,0xff,0xff,0xff,0xff,0xff,0xff,0xff,0xff,0xff,0xff,0xff,0xff, 0xff,0xff,0xff,0xff,0xff,0xff,0xff,0xff,};void delay(uchar t) //延时{ucharx,y;for (x=t;x>0;x--){for (y=60;y>0;y--);}}void main(){uintj,i,sum;uchar p=200; //屏宽sum=1728-p; //代码个数while(1){if(sw==0){if(j<sum){for(i=j;i<j+p;i=i+2){P1=tab[i];P0=tab[i+1];delay(1);}P0=P1=0xff;j=j+2; //文字移动速度}elsej=0;}}}五、旋转LED程序下载调试下载模块用USB转TTL的P2303下载器，这个大家应该不陌生，下载软件用STC_ISP_V483，下载器和下载界面如下图：程序下载完成后可以上电测试了，若没问题的话就可以看到悬在空中的汉字了，祝大家制作成功！这是本人自己制作，网上有制作套件，需要的请复制/trade/detail/tradeSnap.htm?spm=a1z09.2.9.58.rUgKeR&tra deID=206061305413650成功的效果图如下：十堰职业技术学院电子工程系制作2013年4月5日。

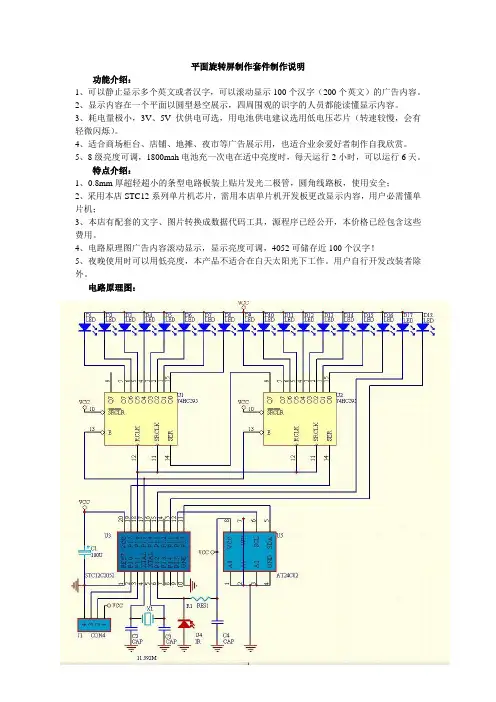

平面旋转屏制作套件制作说明功能介绍：1、可以静止显示多个英文或者汉字，可以滚动显示100个汉字（200个英文）的广告内容。

2、显示内容在一个平面以圆型悬空展示，四周围观的识字的人员都能读懂显示内容。

3、耗电量极小，3V、5V伏供电可选，用电池供电建议选用低电压芯片（转速较慢，会有轻微闪烁）。

4、适合商场柜台、店铺、地摊、夜市等广告展示用，也适合业余爱好者制作自我欣赏。

5、8级亮度可调，1800mah电池充一次电在适中亮度时，每天运行2小时，可以运行6天。

特点介绍：1、0.8mm厚超轻超小的条型电路板装上贴片发光二极管，圆角线路板，使用安全；2、采用本店STC12系列单片机芯片，需用本店单片机开发板更改显示内容，用户必需懂单片机；3、本店有配套的文字、图片转换成数据代码工具，源程序已经公开，本价格已经包含这些费用。

4、电路原理图广告内容滚动显示，显示亮度可调，4052可储存近100个汉字！5、夜晚使用时可以用低亮度，本产品不适合在白天太阳光下工作。

用户自行开发改装者除外。

电路原理图：装配好的实物图片：本套件包含包含例子源程序！本套件是散件，既可以安装成无线供电，也可以安装成电刷供电。

在整个组装过程中不但能熟悉机械结构组装，但是仍然需要制作者有相当熟练的技术水平，还要求懂单片机！本制作难度较高，初学者可以学习相关知识并阅读制作说明后动手尝试。

电路板的安装示意图：基础不太好的朋友请一定要细心一点，贴片元件比较小，有的IC脚比较多，这也是你一个学习实练贴片的过程，也不要害怕过于紧张，对照上面1脚一定要放对。

关于贴片元件的焊接请参看/Article/dzzz/zzjy/200805/465.html 电路板的焊接参照如下图：装好线圈的图如下：无线供电部分通过线圈向主板供电，相当于变压器的工作原理：无线供电部分工作原理（该部分电路需要自己在万能板上连接电路）给高速供转动的主板供电有哪3种方法：1、用图上这种无线输电的方法，无触点，长寿命；2、用电动机电刷的方法，简单有效；请注意：这样寿命很短，必要时请自行在电路板上加焊一层耐磨导电层，如果电刷触点不够光洁以及接触压力大，几小时就可以将线路板上的铜皮磨穿。

旋转显示屏的设计与制作摘要随着社会信息技术的发展，高科技教育和创新活动越来越受到大家的关注，电子产品越来越受到大家的青睐，旋转显示屏这一信息技术的前沿领域也得到了飞速发展，而在旋转显示屏中主要应用的便是单片机。

在户外广告屏上，高科技是不可缺少的，因此单片机技术的应用注定是不可或缺的，所以利用单片机技术制作的旋转显示屏的应用价值与科研价值是很高的。

我们利用单片机，通过16芯片制作出的旋转显示屏，可以顺利完成我们所要求的显示的内容，现场演示。

通过自制的下载线与电脑之间的链接，将电脑中的程序文件输入到单片机中，根据我们的需要显示不同的内容。

该设计主要包括：基板硬件的设计、硬件驱动的设计、显示程序的设计等。

它具有设计思路简捷、程序简短、结构简单等特点。

旋转显示屏用于教学演示，可以使学生了解动态扫描的原理，同时对相关知识的综合应用有一个清晰的认识，易于加深对相关知识的了解、掌握。

能更好的应用所学到的知识，更好的把所学到的知识应用的实物中去，能引导同学们去开发想象到的东西，能是学到的理论知识更好的与实际相结合。

关键字：旋转显示屏；16单片机, , , , , ., . , 16 a , , . , 's , .: a , , . a , a , ., , a , . , . ：; 16目录1前言 1 2系统设计构思 2 2.1设计要求 2 2.2显示屏的原理 22.3模块设计的方案 22.3.1显示屏整体设计 22.3.2控制器模块 22.3.3传感器模块 32.3.4电源模块 32.3.5显示模块 42.4最终方案 43系统机构 5 4硬件实现与单元电路设计 6 4.1微控制器模块的设计 6 4.2指针板电路的设计 6 4.3基板电路的设计74.3.1主要元件7805稳压块的介绍8 4.3.2主要元件3296电位器的介绍8 4.4光电管的安装9 4.5指针版电源的连接9 4.6下载线的制作105软件实现1 15.1显示处理1 15.2程序源文件1 56系统调试2 36.17805的降压与散热处理2 36.2电量储存问题的处理－2 36.3文字调节问题的处理－2 47结论2 5 参考文献2 6 致谢271 前言随着社会信息技术的发展，高科技教育和创新活动越来越受到大家的关注，电子产品越来越受到大家的青睐，旋转显示屏这一信息技术的前沿领域也得到了飞速发展，而在旋转显示屏中主要应用的便是单片机。

【变废为宝】DIY彩色旋转LED小编：以下内容来自电子工程专辑，本公众号合作支持！真诚邀请各位电子diy玩家积极参加！了解活动，请撮【变废为宝】——DIY创意设计赢千元现金大奖！无论是拆解，还是DIY，还是拆解+DIY均可参赛，多次参加奖金可累加！其实现在所能看到的大部分都是在去年暑假就做出来了，但是做出来以后无论是软件还是硬件结构都没有现在这么完善，比如当时有些字乱码，电机轴与帽子（旋转的部分，我就叫它帽子吧）连接不够结实，供电也不够稳定。

放在角落积里了一年的灰，本以为它的命运已经走到了尽头，现在看到这个活动，觉得这一次也许是它“出灯头地”的时候到了，给大家娱乐一下，把它生命的价值再升华升华。

先来一张整体效果图下面说一下配料表：洞洞板两块、电阻、电容、三极管、继电器、电机、单片机、发光二极管、霍尔传感器开关、等等。

其实我列这个物料清单没什么意思，因为这都是制作过程中根据需求用自己有的东西来拼凑的，如果有人要做的话，不一定要这样，根据自己的口味放不同的配料就好了。

下面是去年的案发现场（我这个桌子是整齐得相当不明显，莫gai 意哈）接下来就让我从下到上详细讲一下整个案件。

整个东西分为底座和帽子两个部分。

首先是供电，电源接口用的是microusb，生活中非常常见的接口，随便一个安卓手机的数据线就是，很方便，不管是用充电宝、电脑usb、充电器或者其他一切标准usb接口来供电都是OK的。

然后是底座的电路，直接说电路不太好说清楚，先说一下设想的功能吧，并不想让它很传统地打开开关就开始转，不安分的内心总想变着法地搞出点什么事情来。

于是乎，我觉得如果上电以后它不转，当用手助推它一下然后它才开始转应该会比较有意思一点，会让人产生一种是自己亲手赋予它不断前进的动力的错觉。

实际图是下边这个样子的。

为了搞事，曾一度胡思乱想到了使用D触发器来驱动常规继电器等方案，但是电路会多很多，小小的底座会很拥挤难以布线；还有就是常规继电器需要一直通电才能保持一个状态，一贯坚持能省就省的我怎么能接受白白地浪费那么多电呢，不过办法总是会有的，还好最后经过本少侠的不断探寻，发现世上竟然还有磁保持继电器这种东东的存在。

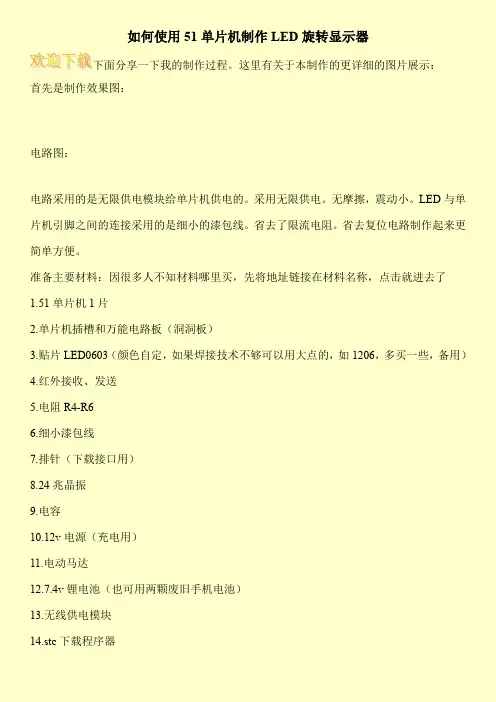

如何使用51单片机制作LED旋转显示器
下面分享一下我的制作过程。

这里有关于本制作的更详细的图片展示：
首先是制作效果图：
电路图：
电路采用的是无限供电模块给单片机供电的。

采用无限供电。

无摩擦，震动小。

LED与单片机引脚之间的连接采用的是细小的漆包线。

省去了限流电阻。

省去复位电路制作起来更简单方便。

准备主要材料：因很多人不知材料哪里买，先将地址链接在材料名称，点击就进去了
1.51单片机1片
2.单片机插槽和万能电路板（洞洞板）
3.贴片LED0603（颜色自定，如果焊接技术不够可以用大点的，如1206，多买一些，备用）
4.红外接收、发送
5.电阻R4-R6
6.细小漆包线
7.排针（下载接口用）
8.24兆晶振
9.电容
10.12v电源（充电用）
11.电动马达
12.7.4v锂电池（也可用两颗废旧手机电池）
13.无线供电模块
14.stc下载程序器。

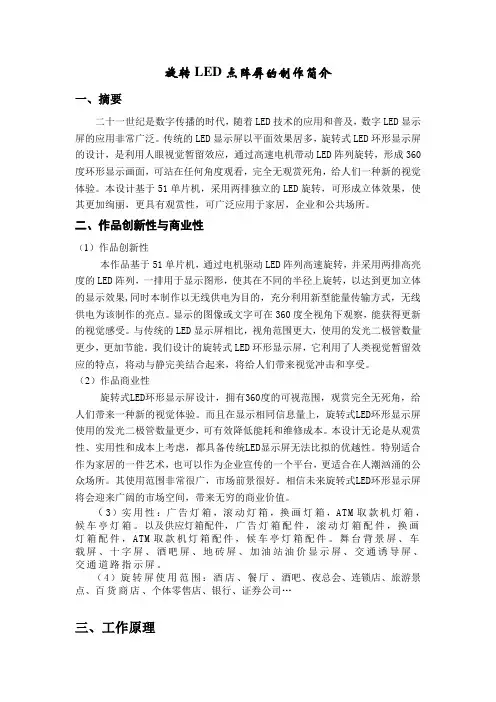

旋转LED点阵屏的制作简介一、摘要二十一世纪是数字传播的时代，随着LED技术的应用和普及，数字LED显示屏的应用非常广泛。

传统的LED显示屏以平面效果居多，旋转式LED环形显示屏的设计，是利用人眼视觉暂留效应，通过高速电机带动LED阵列旋转，形成360度环形显示画面，可站在任何角度观看，完全无观赏死角，给人们一种新的视觉体验。

本设计基于51单片机，采用两排独立的LED旋转，可形成立体效果，使其更加绚丽，更具有观赏性，可广泛应用于家居，企业和公共场所。

二、作品创新性与商业性（1）作品创新性本作品基于51单片机，通过电机驱动LED阵列高速旋转，并采用两排高亮度的LED阵列，一排用于显示图形，使其在不同的半径上旋转，以达到更加立体的显示效果,同时本制作以无线供电为目的，充分利用新型能量传输方式，无线供电为该制作的亮点。

显示的图像或文字可在360度全视角下观察，能获得更新的视觉感受。

与传统的LED显示屏相比，视角范围更大，使用的发光二极管数量更少，更加节能。

我们设计的旋转式LED环形显示屏，它利用了人类视觉暂留效应的特点，将动与静完美结合起来，将给人们带来视觉冲击和享受。

（2）作品商业性旋转式LED环形显示屏设计，拥有360度的可视范围，观赏完全无死角，给人们带来一种新的视觉体验。

而且在显示相同信息量上，旋转式LED环形显示屏使用的发光二极管数量更少，可有效降低能耗和维修成本。

本设计无论是从观赏性、实用性和成本上考虑，都具备传统LED显示屏无法比拟的优越性。

特别适合作为家居的一件艺术，也可以作为企业宣传的一个平台，更适合在人潮汹涌的公众场所。

其使用范围非常很广，市场前景很好。

相信未来旋转式LED环形显示屏将会迎来广阔的市场空间，带来无穷的商业价值。

（3）实用性：广告灯箱，滚动灯箱，换画灯箱，ATM取款机灯箱，候车亭灯箱。

以及供应灯箱配件，广告灯箱配件，滚动灯箱配件，换画灯箱配件，ATM取款机灯箱配件，候车亭灯箱配件。

POV旋转LED显示器的设计1. 简介持续演进的技术使得人们对于可视化媒体的需求不断增加。

在这个数字时代，人们对于高质量的视觉体验有了更高的期望，因此智能设备在逐渐迭代中也在朝着更好的显示效果发展。

POV（Persistence of Vision）旋转LED显示器就是其中的一种创新应用。

本文将介绍POV 旋转LED显示器的设计原理、实现方法以及应用场景。

2. 设计原理POV旋转LED显示器的设计原理基于人眼视觉暂留效应。

当人眼接收到快速切换的图像序列时，会产生心理暂留的效应，误以为这一系列图像是连续的。

POV旋转LED显示器利用LED点阵快速闪烁，通过旋转的方式来形成连续的图像效果。

3.1 电机控制POV旋转LED显示器需要一个电机来实现旋转的效果。

选择合适的电机需要考虑到旋转速度、动力和重量等因素。

通常，步进电机是一种比较常用的选择，由于其精确度高、控制简单等优点。

3.2 LED点阵LED点阵是POV旋转LED显示器的核心组件，用于形成图像。

选择合适的LED点阵需要考虑到分辨率、亮度和色彩等因素。

常见的LED点阵有单色、双色和全彩三种类型。

根据应用场景的需求选择适合的LED点阵。

3.3 控制电路控制电路主要包括微控制器和电源部分。

微控制器用于控制LED点阵的亮灭和切换，电源提供电能给整个POV旋转LED显示器系统。

4.1 图像处理图像处理是POV旋转LED显示器实现的关键步骤。

首先，需要将目标图像分割成合适大小的图像帧，并将其转换成对应的LED点阵矩阵。

然后，通过控制电路将LED点阵矩阵按照旋转速度控制进行快速切换，并实现连续的图像效果。

4.2 控制算法控制算法主要负责控制旋转的速度和方向，以及LED点阵的亮灭和切换频率。

根据不同的图像和效果需求，可以使用不同的控制算法，如PID控制、模糊控制等。

4.3 用户界面用户界面是POV旋转LED显示器的交互部分，通常通过按钮或者手机APP来实现与用户的交互。

POV旋转LED制作经历作者：小卒POV旋转LED屏原理也非常简单，就好像是普通的流水灯，然后让流水灯再旋转起来，利用人眼的视觉暂留时间就可以在大脑中形成完整的文字。

亲手制作的旋转LED，废话不多说，先上几张成品效果图，由于属于业余爱好，个人经费预算有限，多种物料都取之废品之上，纯属业余，如文中有理解不正确之处还请多多指正。

为了这张图片，断断续续累积把我近3个月的业余时间都用掉了，虽然不是什么高科技玩意儿，网上也有很多教程，不过自己亲手做出来也不是件那么容易的事，经历了许多困难，下面一一道来，以便后续有爱好者制作时参考，少走些弯路。

之前用51单片机作过一个摇摇棒，效果一般，因为每个人摇动的速度及幅度都不一样，导致在不同的人手里显示效果有差异，后来想升级改进一下程序，无意间想起之前在LED广告展览会上看到过一个球形的旋转LED广告牌，可以当作地球仪也可以显示字和图片等，所以自己也想搞一个旋转LED显示来玩玩儿，也因此把那个摇摇棒升级的事抛一边不管了。

画原理图：首先就是画原理图，如下图所示，原理图比较简单，主控制部分我用现成的STM32迷你开发板替代的（主要是没钱打样PCB板啊），下面对其他部分电路大概简述一下：此系统供电压为5V，电流1.5A以上的电源RTC电池供电：此部分是电池为RTC实时时钟供电，用于掉电后保存数据（暂没安装电池）Boot启动选择：选择STM32以哪种方式启动，具体启动方式可参考ST官网规格书SWD：此为J-Link仿真调试接口，SWD模式只需前4 pin针即可USART：USB转TTL串口通讯接口红外接收和红外发射：我使用的是一个红外对射管（包含一个发射和一个接收）无线供电发射与接收：此部分我是在淘宝上买的现成的模块，原因后续再讲无线供电时钟源：产生方波，给无线供电电路提供脉冲源LED显示部分：原理图画的32颗LED灯（PA和PB每个口16个LED），因为平衡问题旋转时抖动太大，故实际我只用了PB口的16个LED灯，即16点阵，来减小抖动量，有兴趣的可以试一下32点阵选物料，搭电路：PCB画板打样费用较贵，故用现有的STM32迷你开发板替代主控部分，其他电路手动搭建，紧接着就是选物料，电子物料选的基本都是常用物料，电机是从被宝宝报废掉的玩具上拆的；初步调试：写程序，先在开发板上进行主程序的调试，在没有旋转的情况下进行刷屏显示（即流水灯），看点阵显示是否正常，经过两周业余时间的调试，主程序在没有旋转中断的情况下没什么问题了安装电机：因为电机需要固定在一个支架上，手头又没有合适支架，后来实然想到用红牛罐，于是去超市买罐红牛，喝完后把上盖打磨去掉，然后再在底部打上安装孔，将电机固定在红牛罐上，由于是金属罐感觉还算结实，以方便后续组装连调用如下两图为固定电机用的红牛罐下图为PCB托板固定于电机轴上无线供电：无线供电部分，我认为是本制作第一个遇到的难点，最初我是按如上原理图进行焊接调试的，显波器单独测试方波发生电路没问题，可以调节电容的大小产生不同频率的方波，由于测试不方便，后续测试我用信号发生器替代，线圈是我从变压器里拆的漆包线自己绕的（下面有图），线圈越扁平效果越好，开始用8050三极管驱动线圈发射电磁场，接收端接LED没问题，可以正常供电，但供电电流太小（个人理解在一定范围内电磁场变化越快，传输效率应该越高），经测试用20KHz左右的方波驱动时供电电流最大，短路电流也只有80mA左右，无法满足设备运行所需的功率；后来又用大功率MOS管替代8050三极管，一下把LED都给烧了，感觉挺强劲的，测量其短路电流能达到220mA以上，实际组装后发现开发板有时能工作，有时不能工作，发射线圈电流也挺大的但LED 亮度却十分微弱，再拆下来单独测试线圈，对比发现有两个问题1.传输距离达不到要求，在收发线圈紧挨着时最流最大，稍微离开点（约3-4mm左右）电流就迅速减小2.涡流效应，因为红牛罐是金属的，PCB托板为多层板，内层也存在大面积铺铜，在变化的磁场中会产生涡流，吸收磁场产生热量（类似于电磁炉）随后把红牛罐换成了一塑料的，PCB托板也找了一个双层板且无铺铜板子替代，把铜走线全部拆掉后测试，效果有所改善，网上查得提高频率可增加传输距离，但实际验证是提高频率后功率却减小了，距离也没感觉到有啥改善，也许是因为集肤效应的缘故吧，因为是自己绕的线圈，用的是单股的粗线，待频率提高后由于集肤效应电流只在导线的表面走，因为是单股线表面积有限，导致功率变小，手里没有多股细漆包线，无法进一步验证，无奈选择淘宝购买一个线圈，无意间发现有成套的无线供电模块，于是买了一套，用于替代原理图上的无线供电收发电路那部分，有了此模块可省去不少时间，无线供电部分到此为止算是淘宝帮我解决了。
