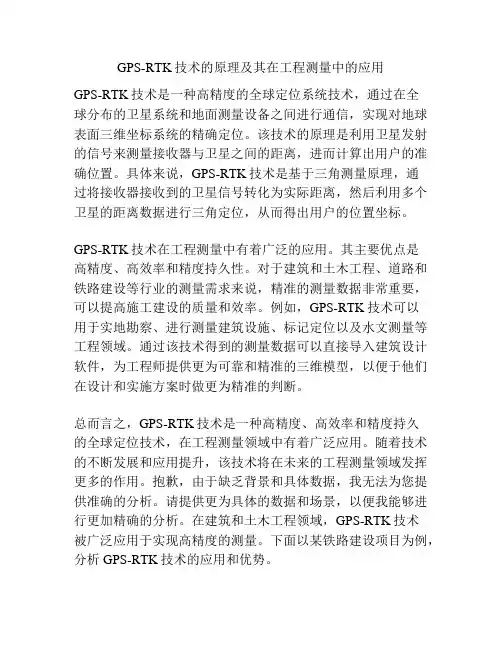

GPS-RTK技术的原理及其在工程测量中的应用GPS-RTK技术是一种高精度的全球定位系统技术,通过在全球分布的卫星系统和地面测量设备之间进行通信,实现对地球表面三维坐标系统的精确定位。
该技术的原理是利用卫星发射的信号来测量接收器与卫星之间的距离,进而计算出用户的准确位置。
具体来说,GPS-RTK技术是基于三角测量原理,通过将接收器接收到的卫星信号转化为实际距离,然后利用多个卫星的距离数据进行三角定位,从而得出用户的位置坐标。
GPS-RTK技术在工程测量中有着广泛的应用。
其主要优点是高精度、高效率和精度持久性。
对于建筑和土木工程、道路和铁路建设等行业的测量需求来说,精准的测量数据非常重要,可以提高施工建设的质量和效率。
例如,GPS-RTK技术可以用于实地勘察、进行测量建筑设施、标记定位以及水文测量等工程领域。
通过该技术得到的测量数据可以直接导入建筑设计软件,为工程师提供更为可靠和精准的三维模型,以便于他们在设计和实施方案时做更为精准的判断。
总而言之,GPS-RTK技术是一种高精度、高效率和精度持久的全球定位技术,在工程测量领域中有着广泛应用。
随着技术的不断发展和应用提升,该技术将在未来的工程测量领域发挥更多的作用。
抱歉,由于缺乏背景和具体数据,我无法为您提供准确的分析。
请提供更为具体的数据和场景,以便我能够进行更加精确的分析。
在建筑和土木工程领域,GPS-RTK技术被广泛应用于实现高精度的测量。
下面以某铁路建设项目为例,分析GPS-RTK技术的应用和优势。
该项目是新建的高速铁路线路,需要进行完整的勘测、设计和施工。
在测量阶段,GPS-RTK技术被用于提供地理参考框架和针对新建线路的高精度三维坐标。
这样的测量需要高度精确的参考框架支持。
通过GPS-RTK技术和基站,在测量前和测量期间始终维护精确的3D参考框架,确保每个施工组件的位置符合设计要求。
同时GPS-RTK技术可以通过采集能够用于设计验证的大量数据,确保相同或相关组件之间的一致性和准确性。
GPS_RTK测量方式及其原理GPS_RTK测量是一种精确测量全球定位系统(GPS)接收机位置的方法。
RTK是实时动态差分测量(Real-Time Kinematic)的缩写。
GPS接收机使用RTK技术可以实现亚米级的测量精度,被广泛应用于地理测量、土地测量、建筑工程等领域。
RTK测量原理基于GPS接收机和基准站之间的差分测量。
RTK系统至少需要两个GPS接收机和一个基准站。
其中,一个GPS接收机被称为测量接收机(Rover),另一个被称为基准接收机(Base)。
基准站接收到卫星发射的GPS信号,并计算出基准站的精确位置和时间信息。
测量接收机同时接收来自卫星和基准站的信号。
通过测量接收机使用卫星信号和基准站位置信息之间的差异,可以计算出测量接收机相对于基准站的精确位置。
具体的测量步骤如下:1.确定基准站位置:基准站的位置必须是已知的,并且要尽可能精确。
通常,基准站会在积分测量点或GNSS测量点进行设置。
2.基准站观测:基准站接收来自卫星的信号,并记录下卫星编号、接收时间和信号的星历数据。
同时,基准站也会记录下自己的位置和时间信息。
3.测量接收机观测:测量接收机接收来自卫星和基准站的信号,并记录下卫星编号、接收时间和信号的星历数据。
4.数据传输:测量接收机通过无线电或者互联网将观测数据传输给基准站。
5.差分计算:基准站使用接收到的卫星信号和自身的位置信息计算差分修正值。
6.测量接收机位置计算:测量接收机使用接收到的卫星信号和基准站计算的差分修正值,通过解算算法计算出测量接收机相对于基准站的精确位置。
RTK测量的精度受到多种因素影响,如卫星几何分布、大气条件以及基准站和测量接收机之间的通信质量等。
为了获得更高质量的测量结果,可以采取以下措施:1.多基准站观测:使用多个基准站同时观测可以提高测量精度,特别是当基准站之间距离较远时。
2.结合其他测量技术:结合其他测量技术,如激光测距仪或者全站仪等,可以提供更全面的测量结果。

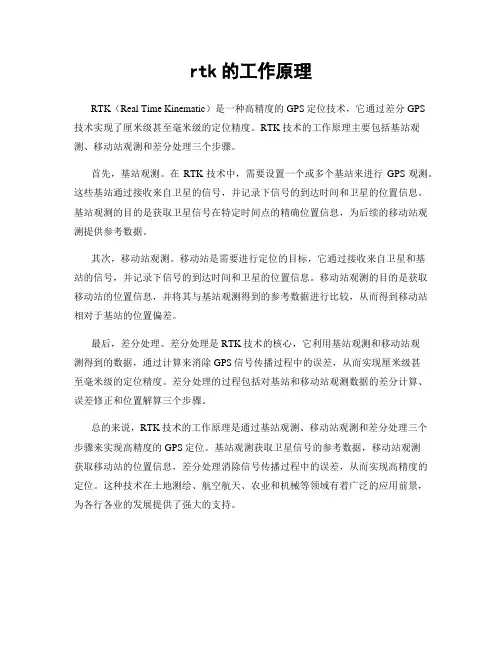

rtk的工作原理
RTK(Real Time Kinematic)是一种高精度的GPS定位技术,它通过差分GPS
技术实现了厘米级甚至毫米级的定位精度。
RTK技术的工作原理主要包括基站观测、移动站观测和差分处理三个步骤。
首先,基站观测。
在RTK技术中,需要设置一个或多个基站来进行GPS观测。
这些基站通过接收来自卫星的信号,并记录下信号的到达时间和卫星的位置信息。
基站观测的目的是获取卫星信号在特定时间点的精确位置信息,为后续的移动站观测提供参考数据。
其次,移动站观测。
移动站是需要进行定位的目标,它通过接收来自卫星和基
站的信号,并记录下信号的到达时间和卫星的位置信息。
移动站观测的目的是获取移动站的位置信息,并将其与基站观测得到的参考数据进行比较,从而得到移动站相对于基站的位置偏差。
最后,差分处理。
差分处理是RTK技术的核心,它利用基站观测和移动站观
测得到的数据,通过计算来消除GPS信号传播过程中的误差,从而实现厘米级甚
至毫米级的定位精度。
差分处理的过程包括对基站和移动站观测数据的差分计算、误差修正和位置解算三个步骤。
总的来说,RTK技术的工作原理是通过基站观测、移动站观测和差分处理三个步骤来实现高精度的GPS定位。
基站观测获取卫星信号的参考数据,移动站观测
获取移动站的位置信息,差分处理消除信号传播过程中的误差,从而实现高精度的定位。
这种技术在土地测绘、航空航天、农业和机械等领域有着广泛的应用前景,为各行各业的发展提供了强大的支持。

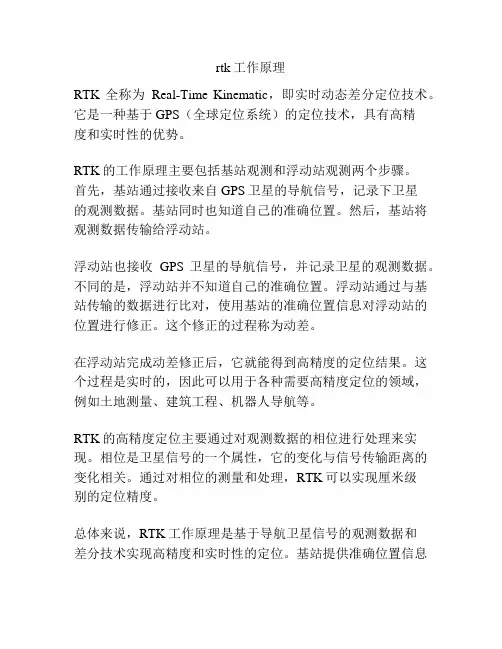

rtk工作原理
RTK全称为Real-Time Kinematic,即实时动态差分定位技术。
它是一种基于GPS(全球定位系统)的定位技术,具有高精
度和实时性的优势。
RTK的工作原理主要包括基站观测和浮动站观测两个步骤。
首先,基站通过接收来自GPS卫星的导航信号,记录下卫星
的观测数据。
基站同时也知道自己的准确位置。
然后,基站将观测数据传输给浮动站。
浮动站也接收GPS卫星的导航信号,并记录卫星的观测数据。
不同的是,浮动站并不知道自己的准确位置。
浮动站通过与基站传输的数据进行比对,使用基站的准确位置信息对浮动站的位置进行修正。
这个修正的过程称为动差。
在浮动站完成动差修正后,它就能得到高精度的定位结果。
这个过程是实时的,因此可以用于各种需要高精度定位的领域,例如土地测量、建筑工程、机器人导航等。
RTK的高精度定位主要通过对观测数据的相位进行处理来实现。
相位是卫星信号的一个属性,它的变化与信号传输距离的变化相关。
通过对相位的测量和处理,RTK可以实现厘米级
别的定位精度。
总体来说,RTK工作原理是基于导航卫星信号的观测数据和
差分技术实现高精度和实时性的定位。
基站提供准确位置信息
和观测数据,浮动站通过与基站的信息比对进行动差修正,最终得到高精度的定位结果。
由于本工程水深较深,施工现场涌浪大,地形条件差,为了确保工程进度和质量,我部采用最先进,精度最高的GPS 测量定位系统:实时动态相位差分技术(RTK 测量技术)以及配套的全自动数据处理软件。
本工程采用的是国产广州中海达HD-8900N 型GPS 接收机和数据处理软件。
一、工作原理基准站上安置的接收机,对所有可见GPS 卫星进行连续观测,并将其观测数据,通过无线电传输设备(也称数据链),实时地发送给用户观测站(流动站);在用户观测站上,GPS 接收机在接收GPS 卫星信号的同时,通过无线电接收设备,接收基准站传输的观测数据,然后根据相对定位原理,实时地解算并显示用户站的三维坐标及其精度,其定位精度可达1cm~2cm。
二、GPS 定位技术相对于传统测量技术的特点1 、观测站之间无需通视。
传统的测量方法必须保持观测站之间有良好的通视条件,而GPS 测量不要求观测站之间通视。
2 、定位精度高。
我们采用实时动态相位差分技术(RTK 技术),其定位精度可达1cm~2cm,测深仪精度为:5cm+0.4%。
3 、操作简便、全程监控。
只需GPS 与电脑联接,开机即可,无须架仪器和后视,能实时监控定位的全过程。
4 、全天候作业。
GPS 测量不受天气状况的影响,可以全天候作业(夜间、雨天都可以工作)。
5 、水深测量的平面定位和水深测量彻底同步,无须水位测定。
传统的水深测量平面定位和水深测量是相对分离的;一、平面位置和测深不同步;二、受涌浪影响大,水尺观测和测深时涌浪情况不一至。
GPS 无验潮测深法,可以解决上述问题,即无须观潮和水位改正,测量时不受涌浪影响。
6 、成图高度自动化。
配套的数据处理成图软件具有自动成图和计算功能。
能自动计算各层间面积和方量,计算各断面总抛量和未抛量。
三、RTK 测量技术的作业方法〈一〉基准站设置基站可设在已知点或者非已知点上,连接完毕后用PSION 采集器进行参数设置,进入碎部测量取得单点定位坐标,再进入菜单的基准站设置功能上进行坐标输入、设制RTK 工作模式、发射间隔、设成基站工作方式即可,设置成功时主机和电台上的Tx/Rx 灯应该闪烁。
rtk的工作原理RTK技术是一种用于精确测量和定位的方法,通过运用了卫星导航系统(例如GPS系统)和地面基站的组合,可以提供更精确的定位结果。
RTK的工作原理如下:1. GPS基本原理:GPS系统由一组卫星组成,这些卫星分布在地球的轨道上。
每颗卫星都发射出由精确时间标记的无线信号,接收器可以通过测量信号传播时间和卫星位置来计算自身的位置。
2. 单点定位:在传统GPS测量中,接收器可以通过衡量与至少4颗卫星的信号传播时间来确定一个大致的位置,这被称为单点定位。
然而,由于信号传输中可能发生的误差和干扰,这种方法精度有限。
3. RTK原理:RTK主要通过差分测量来提高定位精度。
差分测量是指将接收器所接收到的卫星信号和基站测量到的同一组卫星信号进行比对,从而消除信号传输误差。
4. 基站和移动接收器:RTK系统需要至少一个基站和一个移动接收器。
基站是一个已知准确位置的GPS接收器,它将接收到的卫星信号和测量数据传输到移动接收器上。
5. 相位差分测量:在RTK系统中,移动接收器通过测量接收到的卫星信号与基站接收到的信号之间的相位差异来计算定位误差。
这些相位差异与信号传输路径上的误差相关联。
6. 快速更新:RTK系统通过快速地更新相位差分测量结果来实现实时的定位,通常在每秒更新多次。
这样,移动接收器可以准确地确定自身的位置。
7. 解决模糊度:由于信号传输路径上可能存在多个相位差异,移动接收器需要解决这些模糊度。
通过使用先验信息和数学算法,RTK系统可以解决这些模糊度,并且提供更加精确的定位结果。
综上所述,RTK技术通过差分测量和相位差异的计算,能够提供更加精确的定位结果。
它的工作原理基于GPS系统和基站的组合,通过实时更新和解决模糊度,实现了高精度的定位。
gps rtk原理差分全球定位系统(Differential Global Positioning System, DGPS)是一种使用RTK(Real-Time Kinematic)原理来提高全球定位系统(GPS)精度的技术。
RTK技术通过在接收器和基站之间建立一个实时数据链路来减小误差,并实现高精度的位置测量。
RTK原理基于卫星导航系统的三角测量定位原则。
GPS接收器通过接收来自多颗卫星的信号,计算出其与卫星之间的距离。
通过至少三颗卫星的信号,可以确定接收器所处的位置。
然而,由于卫星信号传播过程中会受到大气层、建筑物和地形等阻碍,导致测量误差。
这些误差包括电离层延迟、大气折射和多径效应。
为了解决这些误差,RTK技术使用了主要的基站和移动接收器两个组件。
基站通过精确测量其位置,并将这些位置信息传输到移动接收器。
移动接收器接收到基站发来的数据,计算其与基站之间的差异,并将这些差异应用于其GPS测量结果中。
通过实时更新的数据,移动接收器可以纠正大部分误差,从而获得高精度的位置测量。
为了确保高精度的实时测量,RTK系统需要满足以下条件:1.确保基站和移动接收器之间有一个可靠的数据链路,以便传输位置信息。
2.基站和移动接收器需要具有相同的时间参考,以确保测量数据的一致性。
3.基站需要具备高精度的位置测量,以提供准确的位置修正数据。
4.移动接收器需要具备实时计算能力,以在接收到修正数据后能够立即应用于GPS测量结果中。
通过使用RTK技术,可以将GPS定位精度提高到厘米级别。
这种高精度的测量可以应用于土地测绘、建筑工程和机器控制等领域。
然而,由于RTK系统对数据链路的要求较高,其在复杂的环境中可能会受到干扰而导致位置测量的不准确。
因此,在使用RTK技术时需要考虑到实际应用中的环境和限制。
RTKGPS测量的工作原理RTKGPS(Real-Time Kinematic GPS)是一种使用全球定位系统(GPS)来进行精确测量的方法。
它的工作原理是通过将一个基准站与一个或多个移动站进行联接,同时使用卫星信号和基准站的观测数据来实现实时和准确的测量结果。
RTKGPS利用卫星信号和观测数据的差异来进行测量。
在RTKGPS系统中,有一个基准站和一个或多个移动站。
基准站固定在已知位置上,通过接收卫星信号并记录观测数据,如伪距和载波相位。
移动站则位于需要测量的位置上,通过接收同样的卫星信号并记录观测数据。
在RTKGPS系统中,基准站和移动站之间会通过无线电或有线网络进行通信。
基准站将收到的卫星信号和观测数据传输给移动站。
移动站与基准站进行比对,并对信号和数据进行处理。
它会使用基准站的观测数据来校正自己收到的卫星信号的误差,并计算出移动站相对于基准站的准确位置。
RTKGPS的核心技术是差分定位。
差分定位是通过对相对位置差异进行测量来获得更准确的结果。
在RTKGPS系统中,基准站的位置已知并且信号的误差可以通过观测数据进行校正。
移动站会将基准站的观测数据与自己收到的卫星信号进行比对,并计算出相对误差。
这样就能够消除卫星信号误差和大气影响等因素,从而得出更准确的测量结果。
RTKGPS系统的实时性是通过快速处理和通信传输实现的。
基准站与移动站之间需要进行实时的数据传输,以便移动站可以校正卫星信号的误差并计算准确位置。
快速的数据传输和处理是确保实时性的关键。
在现代的RTKGPS系统中,高速网络和先进的处理算法可以有效地实现实时性。
移动站可以通过无线网络直接与基准站进行通信,从而实现实时的数据传输和处理。
总结来说,RTKGPS通过联接基准站和移动站,利用卫星信号和观测数据来实现实时和准确的测量结果。
它利用差分定位的原理来消除卫星信号误差和大气影响,从而得出更准确的测量结果。
实时性是通过快速的数据传输和处理来实现的。

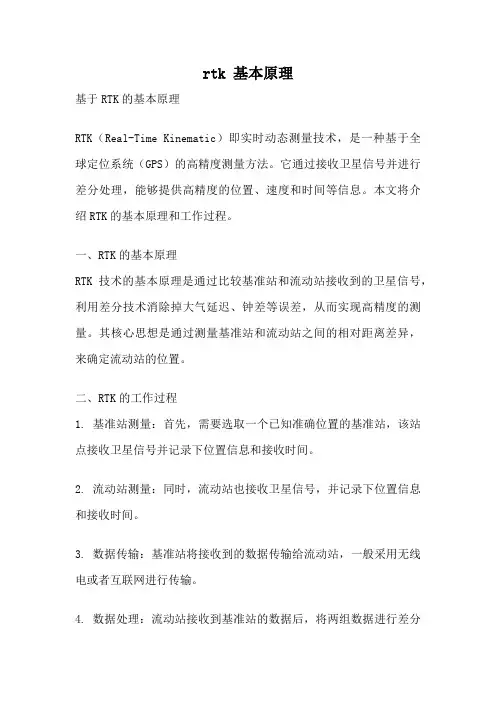

rtk 基本原理基于RTK的基本原理RTK(Real-Time Kinematic)即实时动态测量技术,是一种基于全球定位系统(GPS)的高精度测量方法。
它通过接收卫星信号并进行差分处理,能够提供高精度的位置、速度和时间等信息。
本文将介绍RTK的基本原理和工作过程。
一、RTK的基本原理RTK技术的基本原理是通过比较基准站和流动站接收到的卫星信号,利用差分技术消除掉大气延迟、钟差等误差,从而实现高精度的测量。
其核心思想是通过测量基准站和流动站之间的相对距离差异,来确定流动站的位置。
二、RTK的工作过程1. 基准站测量:首先,需要选取一个已知准确位置的基准站,该站点接收卫星信号并记录下位置信息和接收时间。
2. 流动站测量:同时,流动站也接收卫星信号,并记录下位置信息和接收时间。
3. 数据传输:基准站将接收到的数据传输给流动站,一般采用无线电或者互联网进行传输。
4. 数据处理:流动站接收到基准站的数据后,将两组数据进行差分处理,得到相对于基准站的位置信息。
5. 定位计算:通过计算流动站相对于基准站的位置差异,可以得到流动站的准确位置。
三、RTK的优势和应用领域1. 高精度:RTK技术可以实现亚米级的高精度定位,适用于需要高精度定位的领域,如测绘、土地管理、建筑工程等。
2. 实时性:RTK技术是实时测量技术,可以在测量过程中实时获取位置信息,适用于需要实时反馈位置信息的应用场景,如导航、无人机等。
3. 可靠性:RTK技术通过差分处理,可以有效消除大气延迟、钟差等误差,提高了测量结果的可靠性和准确性。
4. 自动化:RTK技术可以实现自动化测量,减少了人工操作的依赖,提高了工作效率。
RTK技术在农业、测量、建筑、导航等领域有着广泛的应用。
在农业领域,RTK技术可以用于精准农业,实现对农田的精确测量和作物管理;在建筑领域,RTK技术可以用于建筑测量和施工监控,提高建筑工程的精度和效率;在导航领域,RTK技术可以用于车辆导航和无人驾驶等应用,提供精确的位置信息。
测绘仪器RTK工作原理
RTK(Real-Time Kinematic)全站仪是通过差分技术实现实时
定位和测绘的一种高精度GPS仪器。
其工作原理如下:
1. 接收卫星信号:RTK全站仪通过接收来自GPS卫星的信号
来获取定位和测量数据。
2. 数据处理:接收到的卫星信号经过前端的处理电路进行解码和滤波处理,然后送入接收机模块。
3. 区分基准站与移动站:RTK系统中分为基准站和移动站,
基准站的位置已知且稳定,移动站则需要进行实时定位。
4. 基准站处理:基准站通过接收同一组卫星信号并记录其观测值,然后将观测值上传至后台处理软件进行处理。
5. 创建测量模型:后台软件根据基准站的观测值和已知的基准点,建立虚拟的测量模型,形成差分数据。
6. 移动站接收差分数据:移动站接收到基准站上传的差分数据,在定位过程中使用该数据对信号进行修正。
7. 实时定位:移动站通过对差分信号的处理和修正,得到更精确的定位结果,并将数据传输回测量功率中心进行处理和解算。
8. 输出定位结果:测量功率中心将修正结果输出给用户,并形成高精度的坐标、距离、角度等测量数据。
9. 实时更新:RTK全站仪以每秒钟1Hz到10Hz的速度进行数据刷新,实现了实时更新和实时位置纠正。
通过以上步骤,RTK全站仪能够实时定位、纠正误差并输出
高精度的测量结果,常用于测绘、土地测量、工程测量等领域。

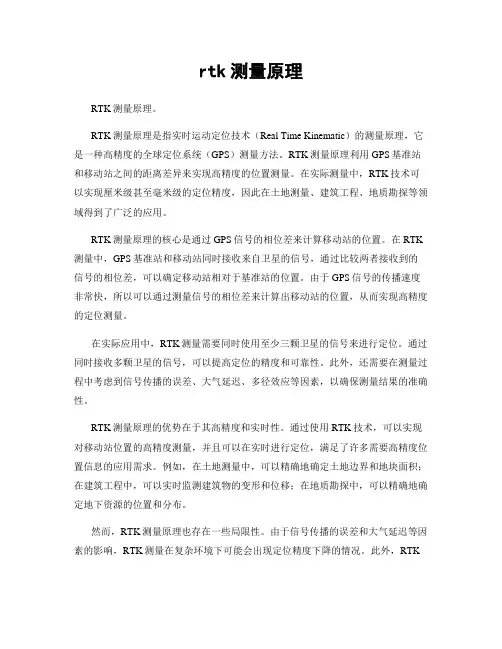

rtk测量原理RTK测量原理。
RTK测量原理是指实时运动定位技术(Real Time Kinematic)的测量原理,它是一种高精度的全球定位系统(GPS)测量方法。
RTK测量原理利用GPS基准站和移动站之间的距离差异来实现高精度的位置测量。
在实际测量中,RTK技术可以实现厘米级甚至毫米级的定位精度,因此在土地测量、建筑工程、地质勘探等领域得到了广泛的应用。
RTK测量原理的核心是通过GPS信号的相位差来计算移动站的位置。
在RTK 测量中,GPS基准站和移动站同时接收来自卫星的信号,通过比较两者接收到的信号的相位差,可以确定移动站相对于基准站的位置。
由于GPS信号的传播速度非常快,所以可以通过测量信号的相位差来计算出移动站的位置,从而实现高精度的定位测量。
在实际应用中,RTK测量需要同时使用至少三颗卫星的信号来进行定位。
通过同时接收多颗卫星的信号,可以提高定位的精度和可靠性。
此外,还需要在测量过程中考虑到信号传播的误差、大气延迟、多径效应等因素,以确保测量结果的准确性。
RTK测量原理的优势在于其高精度和实时性。
通过使用RTK技术,可以实现对移动站位置的高精度测量,并且可以在实时进行定位,满足了许多需要高精度位置信息的应用需求。
例如,在土地测量中,可以精确地确定土地边界和地块面积;在建筑工程中,可以实时监测建筑物的变形和位移;在地质勘探中,可以精确地确定地下资源的位置和分布。
然而,RTK测量原理也存在一些局限性。
由于信号传播的误差和大气延迟等因素的影响,RTK测量在复杂环境下可能会出现定位精度下降的情况。
此外,RTK测量设备的成本较高,需要专业的技术人员进行操作和维护,因此在一些应用场景下可能不太适用。
总的来说,RTK测量原理是一种高精度的定位测量方法,它通过实时运动定位技术实现了对移动站位置的高精度测量。
在土地测量、建筑工程、地质勘探等领域,RTK测量都具有重要的应用价值,可以为这些领域的工作提供可靠的定位信息。
GPSRTK定位技术的原理与应用导语:随着科技的不断发展,全球定位系统(GPS)在各行各业中的应用越来越广泛。
而GPSRTK定位技术则是在实时动态环境下提供高精度测量的一种重要手段。
本文将探讨GPSRTK定位技术的原理与应用,并分析其在建筑、农业、测绘和地理信息等领域中的优势。
一、原理解析GPSRTK定位技术是Real Time Kinematic的缩写,即实时动态差分定位技术。
核心原理是通过将基准站的精密测量结果与流动设备测量结果进行相对比较,从而实现高精度的定位。
其主要依赖于以下关键技术:1.卫星信号接收:在GPSRTK定位技术中,首要任务是获取卫星信号。
接收器需要同时接收4颗或更多的卫星信号,并利用这些信号进行计算。
2.基准站:GPSRTK系统需要设置一个基准站,基准站的位置应该已知且稳定。
基准站用于接收卫星信号,并通过测量其到达时间差来确定信号的传播速度和卫星位置。
3.流动设备:流动设备是需要进行定位的目标,它通过接收卫星信号来测量自身的位置。
4.差分实时定位:GPSRTK定位技术中的差分就是通过将基准站的准确经纬度等信息与流动设备的测量结果进行比较来消除误差。
这样,即使是在精确度较低的设备上,也能够实现高精度的定位。
二、应用场景GPSRTK定位技术在多个行业中都有广泛的应用,下面将重点介绍其在建筑、农业、测绘和地理信息等领域中的应用。
1.建筑领域:在建筑领域中,GPSRTK定位技术可以用于土地测量和建筑物定位。
通过在基准站上测量经纬度等数据,并与流动设备进行差分运算,可以实现高精度的建筑物定位。
这对于大型建筑工程的位置控制和土地规划非常重要。
2.农业领域:在农业领域中,GPSRTK定位技术可以用于土地测量、种植管理和农机作业。
农民可以利用该技术准确测量农田的大小和形状,从而更好地规划作物的种植。
此外,通过将GPSRTK技术与农机结合,农民可以精确控制农机的行驶路径,提高耕作效率。
3.测绘领域:在测绘领域中,GPSRTK定位技术为制图师提供了高精度的地理信息。
RTK的工作原理和精度分析经常有一些客户会打电话给我询问一些有关RTK的精度问题,根据我的总结,这些客户对RTK的原理掌握不够深刻,对一些能反映RTK精度的指标也理解不透.在此我对RTK的原理及精度简要的阐述一下,希望能抛砖引玉,对大家有所帮助.RTK是实时动态测量,其工作原理可分为两部分阐述。
一、实时载波相位差分我们知道,在利用GPS进行定位时,会受到各种各样因素的影响(见上节中的GPS误差源),为了消除这些误差源,必须使用两台以上的GPS接收机同步工作.GPS静态测量的方法是各个接收机独立观测,然后用后处理软件进行差分解算。
那么对于RTK测量来说,仍然是差分解算,只不过是实时的差分计算。
也就是说,两台接收机(一台基准站,一台流动站)都在观测卫星数据,同时,基准站通过其发射电台把所接收的载波相位信号(或载波相位差分改正信号)发射出去;那么,流动站在接收卫星信号的同时也通过其接收电台接收基准站的电台信号;在这两信号的基础上,流动站上的固化软件就可以实现差分计算,从而精确地定出基准站与流动站的空间相对位置关系。
在这一过程中,由于观测条件、信号源等的影响会有误差,即为仪器标定误差,一般为平面1cm+1ppm,高程2cm+1ppm.二、坐标转换空间相对位置关系不是我们要的最终值,因此还有一步工作就是把空间相对位置关系纳入我们需要的坐标系中。
GPS直接反映的是WGS-84坐标,而我们平时用的则是北京54坐标系或西安80坐标系,所以要通过坐标转换把GPS的观测成果变成我们需要的坐标。
这个工作有多种模型可以实现,我们的软件采用的是平面与高程分开转换,平面坐标转换采用先将GPS测得成果投影成平面坐标,再用已知控制点计算二维相似变换的四参数,高程则采用平面拟合或二次曲面拟合模型,利用已知水准点计算出该测区的待测点的高程异常,从而求出他们的高程。
坐标转换也会带来误差,该项误差主要取决于已知点的精度和已知点的分布情况。
GPS_RTK测量方式及其原理GPS_RTK(Real-Time Kinematic)是一种实时动态定位技术,它通过接收卫星信号,同时使用基准站和移动站的数据进行数据处理,从而实现高精度的测量结果。
GPS_RTK在土地测量、建筑施工和导航等领域应用广泛。
1.单站RTK测量:单站RTK测量是指只使用一个移动站,通过与基准站接收的GPS信号进行差分处理,从而得到高精度测量结果。
这种方式适用于需要实时获取位置信息的应用场景,如导航和车辆跟踪等。
单站RTK测量的原理是基于GPS系统的差分定位技术。
移动站接收到的卫星信号与基准站接收到的卫星信号之间存在误差,这些误差包括卫星轨道误差、大气延迟和钟差等。
通过基准站和移动站之间的无线通信,基准站将接收到的卫星信号数据经过差分处理后发送给移动站,移动站利用这些差分数据对自身接收到的卫星信号数据进行修正,进而得到高精度的测量结果。
2.无站RTK测量:无站RTK测量是指利用多个移动站和一个或多个基准站同时进行测量,从而实现相对静态或时变的高精度定位。
无站RTK测量适用于需要精确掌握多个测点的相对位置关系的应用场景,如地形测量和建筑施工。
无站RTK测量的原理是通过多个移动站和一个或多个基准站之间的差分定位技术。
基准站接收到的卫星信号数据经过差分处理后发送给所有的移动站,移动站利用这些差分数据进行位置计算,从而得到相对静态或时变的高精度定位结果。
移动站之间可以通过无线通信交换差分数据,提高整个测量系统的灵活性和可靠性。
3.网络RTK测量:网络RTK测量是指利用一个或多个基准站和一个或多个移动站进行测量,通过互联网连接不同位置的基准站和移动站,实现高精度定位和数据传输。
网络RTK测量适用于需要在大范围内进行测量的应用场景,如道路巡航和城市规划等。
网络RTK测量的原理是基于无线通信和互联网技术,将不同位置的基准站和移动站进行连接。
基准站接收到的卫星信号数据经过差分处理后发送给互联网上的服务器,移动站通过互联网连接到服务器,接收服务器发送的差分数据进行定位计算,从而实现高精度测量。
rtk测量原理RTK测量是一种高精度的测量方法,可用于测量地形、建筑、道路、桥梁等工程结构的位置和形状、水平面平整度和高度差,具有高精度、高效率、高可靠性等特点。
RTK测量技术的原理主要有以下几个方面:基准站的建立与信号传输利用RTK测量,需要先建立一个基准站。
基准站是放置于已知位置上的GPS接收机,通过其获得卫星信号,并在GPS系统内根据其位置求出卫星信号的传输时间来测量接收机所处位置的坐标。
基准站还将实时的GPS观测数据传回基准站控制中心,作为校正移动站卫星信号误差的依据。
移动站的观测移动站与基准站之间的距离可以根据接收到的卫星信号的传输时间进行计算,从而推出移动站所处的二维或三维坐标。
信号变形由于卫星信号在经过大气层和地球表面后产生多次反射等因素的影响,会发生多径效应、地形效应、电离层折射和时间延迟等变形,导致定位精度下降。
因此,需要通过数学模型和算法,对这些变形进行校正,找到真实的卫星信号位置,把影响改正后,就可以得到高精度的测量结果。
差分处理在基准站获得的GPS信号数据和移动站获得的GPS信号数据上,会存在一些误差,这些误差包括大气的延迟、电离层等。
为了消除这些误差,需要使用差分处理。
差分处理的原理是基于两个测量站的实时GPS观测数据之间求解一系列的误差项,归纳出差分定位模型,并将误差校正到移动站的位置计算中去,得到高精度的测量结果。
RTK测量的优势:1.定位精度高:RTK技术可实现达厘米的高精度三维定位,提高了测量精度和可靠性。
2.效率高:RTK技术可快速获取数据和测量结果,提高了工作效率。
3.数据质量好:采用RTK技术进行测量,可以消除多种误差,提高数据的质量和可靠性。
4.覆盖范围广:RTK技术在陆地、水域、城市、山地等作业环境中均可进行测量。
5.应用领域广:RTK技术广泛应用于地理测量、工程测量、水文测量、测绘、地质勘探、矿山测量、农业、渔业等领域。
总之,RTK测量技术是一种高精度、高效率、高可靠性的测量技术,具有广泛的应用前景。
GPS_RTK测量方式及其原理GPS作为一项现代空间定位技术已被广泛应用在越来越多的行业领域,取代的是传统和常规的光学或电子测量仪器。
而从20世纪80年代以后,GPS卫星导航定位技术实现了与现代通信技术完美地结合,可以说是现代空间定位技术走出了具有革命意义的突破,从而更进一步拓展了GPS空间定位技术的应用范围与作用。
以GPS-RTK测量为例,主要分析GPS-RTK的测量方式及其原理,对于指导实际工作有一定的意义。
1、GPS-RTK测量的工作原理全球卫星定位系统(GlobalPositioning System,简称“GPS”)是美国在20世纪70年代就开始研制,并主要希望用于军事部门的新一代卫星导航与定位系统,经历20年和耗资200多亿美元,分为三个阶段研发,于1994年底全面完成初建并被陆续投入使用。
全球卫星定位系统是基于空间无线电波传输的卫星导航定位系统,其系统具有全能性、全球性、全天候、连续性和即时性的精密三维导航及空间定位功能,同时拥有良好地抗干扰性和信息保密性。
因此,全球卫星空间定位技术被率先在大地测量、工程测量、航空摄影测量和海洋测量和城市测量等测绘领域普及应用,同时逐步外延至军事、交通、通信、资源和管理等领域展开了大力研究并拓展应用。
全球卫星空间定位技术的定位功能是依仗测量中的距离交会定点工作原理予以实现。
如果假设在待测点Q处设置一部GPS接收机,而在某一时刻tk同时可以接收到三颗(或三颗以上)卫星S1、S2、S3所发送的电波信号。
然后通过后期数据处理与计算,可以求解得到该时刻该GPS接收机天线中心(测站点)至空间卫星的距离ρ1、ρ2、ρ3。
根据空间卫星星历可以查询到该时刻三颗卫星的空间三维坐标(Xj,Yj,Zj),j=1,2,3,从而由公式求解得出Q点的空间三维坐标(X,Y,Z),完成初步测量,最后由修正得到结果。
GPS -RTK 测量技术是以载波相位观测量作为基础的实时差分GPS定位测量技术,它能够实时获得待测站点在指定空间坐标系中的三维坐标,精确度可以达到厘米级。
rtk测量原理
RTK测量(Real-Time Kinematic,实时动态定位)是一种高精度的全球定位系统(GPS)测量技术,它通过测量接收器和基准站之间的相位差来计算出接收器的位置。
RTK测量的原理包括以下几个步骤:
1. 基准站设置:在待测区域内设置一个已知位置的基准站,该基准站接收卫星信号并记录相位差。
2. 测量接收器设置:在待测位置放置一个测量接收器,该接收器接收卫星信号,并与基准站进行通信。
3. 相位差计算:测量接收器接收到的卫星信号与基准站接收到的信号之间存在相位差,通过计算这个相位差,可以推算出测量接收器的位置。
4. 实时校正:通过实时传输基准站的数据,测量接收器可以实时校正自身的位置,从而实现实时动态定位。
5. 高精度定位:通过不断的相位差计算和实时校正,RTK测量可以实现高精度的位置测量,通常精度可达到几公分甚至更高级别。
RTK测量原理的关键在于测量接收器和基准站之间的相位差计算和实时校正。
通过精确测量相位差,并及时传输基准站的数据,可以实现高精度的实时位置测量。
GPS常规RTK测量原理或案例分析GPS(全球定位系统)RTK(实时动态定位系统)是一种常用的测量技术,其原理基于卫星导航和测量方法的结合,实现精确的位置测量。
本文将介绍GPSRTK测量的基本原理及一些案例分析。
1.GPSRTK测量原理:GPSRTK测量系统由一个基站和若干移动测站组成。
基站接收来自GPS卫星的信号,并测量信号到达时间。
移动测站也接收来自GPS卫星的信号,并测量信号到达时间。
基站和移动测站之间通过无线通信进行数据传输。
通过基站和移动测站之间的距离差异以及测站到卫星的距离,可以测量出移动测站相对于基站的位置精度。
GPSRTK测量涉及三个基本原理:载波相位观测、距离差分和实时动态定位。
载波相位观测是通过测量接收到的GPS卫星信号的相位变化来确定接收机到卫星的距离。
载波相位观测具有高精度,但需要进行多次测量并解算以获得准确的结果。
距离差分是通过同时观测基站和移动测站的信号,基于基站的已知精确位置计算移动测站与基站之间的相对距离差异。
这样可以消除很多误差,提高测量精度。
实时动态定位是利用GPS卫星的信号,结合载波相位观测和距离差分技术,实时计算出移动测站的精确位置。
实时动态定位可以实现高精度、实时性和动态性。
2.GPSRTK测量案例分析:案例1:土地测量假设需要测量一块土地的边界和面积。
首先,在基站上设置一个已知坐标点,使用RTK测量技术获得这个点的精确坐标。
在移动测站上观测同一卫星的信号,并使用基站坐标进行校正。
通过不断观测和校正,可以逐步测量出土地的各个边界点的坐标。
最后,利用测得的坐标计算土地的面积。
案例2:建筑物监测假设要对一座高楼的结构变形进行监测。
在高楼上设置移动测站,以该测站为基准点。
同时设置几个基站,通过多普勒效应测量基站距离并计算移动测站的高度。
将监测数据传输到计算机上进行分析,可以实时监测高楼的变形情况。
案例3:船舶定位假设需要准确确定一艘船的位置。
在船上设置一个移动测站,同时设置几个基站。
文章标题:深度探析RTK静态测量的基本原理和分类一、引言在现代测量技术中,RTK静态测量作为一种高精度、高效率的测量方法,广泛应用于地理信息系统、工程测量和农业领域。
本文将从基本原理和分类两个方面探讨RTK静态测量,帮助读者更深入地理解这一主题。
二、RTK静态测量的基本原理1. GPS原理RTK(Real Time Kinematic)静态测量,是一种基于全球定位系统(GPS)的高精度测量方法。
GPS系统由24颗卫星组成,这些卫星每天围绕地球轨道飞行,通过测量卫星发射的信号来确定接收器的位置。
2. 误差补偿原理RTK静态测量利用基准站和移动站之间的距离观测值,通过差分技术进行误差补偿。
误差来源包括大气延迟、钟差、多路径效应等,通过基准站、移动站的测量数据进行差分运算,可以获得高精度的测量结果。
三、RTK静态测量的分类1. 单基站RTK测量单基站RTK测量是指只有一个基准站,通过基准站和移动站之间的距离观测值进行差分计算,获得高精度的测量结果。
这种测量方法适用于较小范围内的测量任务,如城市规划、土地测绘等。
2. 多基站RTK测量多基站RTK测量是指多个基准站同时参与测量,通过多个基准站和移动站之间的距离观测值进行差分计算,获得更高精度的测量结果。
这种测量方法适用于大范围的测量任务,如地质勘探、大型工程测量等。
四、总结与展望通过本文的探讨,我们对RTK静态测量的基本原理和分类有了更深入的了解。
RTK静态测量作为一种高精度的测量方法,在地理信息系统、工程测量和农业领域有着广泛的应用前景。
未来,随着技术的不断发展,我们有理由相信RTK静态测量将会更加高效、精准,为各个领域的测量任务提供更好的支持。
五、个人观点和理解在我看来,RTK静态测量作为一种高精度的测量方法,其原理和分类对于测量领域的发展具有重要意义。
通过不断地研究和应用,我们可以进一步提高测量的精度和效率,为各种工程项目和科研任务提供更可靠的数据支持。
GPS RTK测量技术的设置步骤和作业方法由于本工程水深较深,施工现场涌浪大,地形条件差,为了确保工程进度和质量,我部采用最先进,精度最高的GPS测量定位系统:实时动态相位差分技术(RTK测量技术)以及配套的全自动数据处理软件。
本工程采用的是国产广州中海达HD-8900N型GPS接收机和数据处理软件。
一、工作原理
基准站上安置的接收机,对所有可见GPS卫星进行连续观测,并将其观测数据,通过无线电传输设备(也称数据链),实时地发送给用户观测站(流动站);在用户观测站上,GPS接收机在接收GPS卫星信号的同时,通过无线电接收设备,接收基准站传输的观测数据,然后根据相对定位原理,实时地解算并显示用户站的三维坐标及其精度,其定位精度可达1cm~2cm。
二、GPS定位技术相对于传统测量技术的特点
1、观测站之间无需通视。
传统的测量方法必须保持观测站之间有良好的通
视条件,而GPS测量不要求观测站之间通视。
2、定位精度高。
我们采用实时动态相位差分技术(RTK技术),其定位精度可达1cm~2cm,测深仪精度为:5cm+0.4%。
3、操作简便、全程监控。
只需GPS与电脑联接,开机即可,无须架仪器和后视,能实时监控定位的全过程。
4、全天候作业。
GPS测量不受天气状况的影响,可以全天候作业(夜间、雨天都可以工作)。
5、水深测量的平面定位和水深测量完全同步,无须水位测定。
传统的水深测量平面定位和水深测量是相对分离的;一、平面位置和测深不同步;二、受涌浪影响大,水尺观测和测深时涌浪情况不一至。
GPS无验潮测深法,可以解决上述问题,即无须观潮和水位改正,测量时不受涌浪影响。
6、成图高度自动化。
配套的数据处理成图软件具有自动成图和计算功能。
能自动计算各层间面积和方量,计算各断面总抛量和未抛量。
三、RTK测量技术的作业方法
〈一〉基准站设置
基站可设在已知点或非已知点上,连接完毕后用PSION采集器进行参数设置,进入碎部测量取得单点定位坐标,再进入菜单的基准站设置功能上进行坐标输入、设制RTK工作模式、发射间隔、设成基站工作方式即可,设置成功时主机和电台上的Tx/Rx灯应该闪烁。
〈二〉求转换参数
GPS系统采用世界大地坐标系统WGS-84,工程建筑一般采用地方坐标系统或工程坐标系统,为能将GPS所测坐标直接在PISON采集器或电脑上显示为地
方坐标或工程坐标必须进行坐标转换。
求取坐标转换参数的办法是:启动基准站,用流动站到测区另外的两个或两个以上的已知点上进行碎部测量取得单点定位坐标(参考坐标),然后进入PSION采集器的求转换参数功能,按提示输入各点参考坐标和已知坐标进行自动求取。
〈三〉施工测量
1、GPS实时定位测量控制
GPS接收机的安装和设置:采用双GPS定位法,即在定位工作船上安装两台流动GPS接收机,两GPS接收机连线最好是与船舷平行或重直,在海上测量定位软件中输入定位工作船的船型尺寸,GPS接收机在工作船中的位置,设置主、副工作点,这样在计算机屏幕上就能实时动态显示工作船的位置和方向。
安装方法如下图:
主工作点副工作点
船中轴线
主工作点副工作点
船中轴线
具体实施过程:根据施工方案和抛填计划,事先在计算机上用中海达海上定位测量软件调入工程(防波堤)地形图,作出抛填计划线和抛填位置,到实地作业时主要把GPS和计算机连接,打开GPS和海上定位测量软件中,屏幕上就会实时显示出船位、船向和主工作点坐标,作业人员参照图上的目的和船向,以及偏航窗口显示的偏航量来调度定位工作船,直到定位施工船调度到预定位置和方向,抛石船便可靠上定位船进行抛石,在靠船和抛石过程进行全过程监控,如果发现偏位过大或超出规范,及时调整以确保定位精度。
2、水下测量采用无验潮测深法
基本原理:利用实时相位差分(RTK)实时测得GPS天线的三维坐标(x,y,h)结合由测深仪同步测得的 h
换能器至海底的深度ΔH1,将由GPS测得GPS天线
的天线高h换算到同一水平面上的水下泥联杆ΔH2
面标高H。
换算公式:水面
H=h-ΔH1-ΔH2 换能器
式中:ΔH2为联接GPS天线与测深仪换
能器的联杆长度。
由于系统在测量过程中是处ΔH1
于运动状态,GPS接收仪与测深仪的数据采集泥面 H
也是随着运动同步进行,显然在上述的测量过程中,与水面变化无关无需对水面高程进行测定,即无需验潮。
水下测量的具体实施:作业前,打开海洋测量软件,根据施工要求预先绘画出测量区域和断面线,安装并调试好GPS和测深仪;到实地作业时主要开启GPS和海洋测量软件,屏幕上的导航窗口就能实时显示出测量船位置、航迹向和坐标,当接通相应的数字化测深仪时,水深显示窗口就显示出瞬时水深值。
引导测量工作船沿待测断面线航行,计算机自动采集数据并储存。
外业测量完毕后内业用中海达海洋成图软件对外业采集的数据进行编辑处理和修正,生成地形图(或水深图)、断面图、立体俯视图等,自动计算断面面积和体积。
数据处理和编辑是高度自动化。
水深测量图
断面图
三维立体图
3、其它测量
GPS还可用于控制测量、地形测量和施工放样等。
施工时对点、线、面和坡度等的放样均很方便快捷,精度达厘米级。
由于每个点的测量都是独立完成的,不会产生累积误差,各点的放样精度趋于一致,测量时点与点之间不要求必须通视,也不受天气状况影响可全天候工作(夜间、雨天都可工作)。
四、施工测量控制流程
抛填计划
作计划线主管审核
质检现场施工定位监理旁站水深测量监理旁站
内业整理主管复核
打印出图
附GPS技术应用表
类型最少卫星数最小观测时间精度作用距离静态 4 40分钟5mm+2ppm 50km 快速静态 4 20分钟5mm+2ppm 50km 实时动态 5 1-2秒2cm+2ppm 15km。
