组合逻辑电路的设计

组合逻辑电路设计步骤1. 介绍组合逻辑电路是数字电路的一种重要类型，它由逻辑门组成，能够根据输入信号的组合产生输出信号。

在本文中，我们将详细介绍组合逻辑电路的设计步骤，包括设计需求分析、逻辑功能表的制定、逻辑方程的推导、逻辑门的选择和电路的验证等内容。

2. 设计需求分析在进行组合逻辑电路设计之前，首先需要明确设计的需求。

这包括确定电路的输入和输出信号的数量、确定逻辑功能的要求以及了解电路的工作条件等。

设计需求分析的目的是为了确保设计的电路能够满足实际应用的要求。

3. 制定逻辑功能表逻辑功能表是组合逻辑电路设计的基础，它描述了输入信号与输出信号之间的关系。

制定逻辑功能表的过程包括列出所有可能的输入组合和对应的输出值，并根据设计需求确定逻辑功能的真值表达式。

制定逻辑功能表的步骤如下： 1. 列出所有可能的输入组合。

2. 根据设计需求确定每个输入组合对应的输出值。

3. 将输入组合和对应的输出值列成表格，形成逻辑功能表。

4. 推导逻辑方程逻辑方程是描述组合逻辑电路功能的数学表达式，它由逻辑变量和逻辑运算符组成。

推导逻辑方程的过程是根据逻辑功能表中的输入和输出值，通过逻辑运算符的组合得出逻辑方程。

推导逻辑方程的步骤如下： 1. 根据逻辑功能表中的输入和输出值，列出每个输出变量与输入变量之间的逻辑关系。

2. 根据逻辑关系，使用逻辑运算符将每个输出变量与输入变量连接起来，形成逻辑方程。

5. 选择逻辑门逻辑门是组合逻辑电路中最基本的元件，它能够实现逻辑运算。

根据推导出的逻辑方程，选择适合的逻辑门来实现电路的功能。

常见的逻辑门有与门、或门、非门、异或门等。

选择逻辑门时需要考虑电路的性能要求、功耗、成本以及逻辑门的可用性等因素。

6. 电路验证在完成组合逻辑电路的设计之后，需要对电路进行验证，以确保其能够按照设计要求正常工作。

电路验证的过程包括仿真和实际测试两个阶段。

在仿真阶段，可以使用电路仿真软件对电路进行仿真，验证逻辑功能是否正确。

组合逻辑电路设计方法一、组合逻辑电路设计的基础。

1.1 首先得明白啥是组合逻辑电路。

组合逻辑电路啊，就是那种输出只取决于当前输入的电路。

这就好比你去餐馆点菜，厨师做出来的菜（输出）只看你点了啥（输入），简单直接，没有啥弯弯绕绕。

这里面没有什么记忆功能，每一次的输出都是根据当下的输入值全新计算的。

1.2 了解基本逻辑门。

那组合逻辑电路是由啥组成的呢？就是那些基本逻辑门啦，像与门、或门、非门这些。

这就像是盖房子的砖头一样，是基础中的基础。

与门呢，就有点像两个人合作干一件事，只有两个人都同意（输入都为高电平），这件事才能成（输出为高电平），这就是“众志成城”啊；或门呢，只要有一个人愿意干（输入有一个为高电平），这事儿就能开始干（输出为高电平），有点“广撒网”的感觉；非门就更有趣了，你说东它往西，输入是高电平，输出就是低电平，完全反过来，就像个调皮捣蛋的小鬼。

二、组合逻辑电路设计的步骤。

2.1 确定需求。

在设计组合逻辑电路之前，你得先知道自己想要干啥。

这就像你要出门旅行，你得先想好去哪儿，是去山清水秀的地方看风景呢，还是去繁华都市购物。

比如说，你想要设计一个电路来判断一个数是不是偶数，这就是你的需求。

2.2 列出真值表。

有了需求之后呢，就可以列出真值表了。

真值表就像是一个账本，把所有可能的输入和对应的输出都记下来。

这可不能马虎，要像小学生做数学题一样认真仔细。

就拿判断偶数那个例子来说，输入是这个数的二进制表示，输出就是这个数是不是偶数，是就输出1，不是就输出0。

这一步就像是在给你的电路设计画草图，把大框架先定下来。

2.3 写出逻辑表达式。

根据真值表，就可以写出逻辑表达式了。

这逻辑表达式就像是电路的灵魂，它决定了电路内部的逻辑关系。

这个过程有点像把一堆散的零件组装成一个小机器，要把那些逻辑门按照一定的规则组合起来。

这时候你得运用一些逻辑代数的知识，就像厨师做菜要懂得调味一样，该用加法（或运算）的时候用加法，该用乘法（与运算）的时候用乘法。

输出Y：表决结果，提案通过 “1” ，不通过 “0”
A
B
C
Y
0
0
0
0
0
0
1
0
0
1
0
0
0
1
1
0
1
0
0
0
1
0
1
1
1
1
0
1
1
1
1
1
（2）化简得到最简输出逻辑函数
Y ABC ABC ABC AB AC
（3）画逻辑图
B
&
A.
C
&
>=1
Y
2．多输出组合逻辑电路的设计 ［例2］设计一个能完成两个一位二进制数相加的
三.组合逻辑电路设计举例
1．单输出组合逻辑电路的设计 ［例1］设计一个A、B、C三人表决电路。
当表决某个提案时，多数人同意，提案通过， 同时A具有否决权。用与非门实现。 解：设计步骤 （1）确定输入输出变量，列写真值表
A 同意 “1”，不同意 “0” ；
输入 B 同意 “1”，不同意 “0” ； C 同意 “1”，不同意 “0” ；
组合逻辑电路－半加器。
解：设计步骤 （1）确定输入输出变量，列写真值表
A,B
两个一位二进制数
S
表示二者之和
C进位ABSC0
0
0
0
0
1
1
0
1
0
1
0
1
1
0
1
（2）化简得到最简输出逻辑函数
S AB AB C AB
（3）画逻辑图
A B
=1
S
&
C
（4）检测此电路，证明逻辑功能符合设计要求

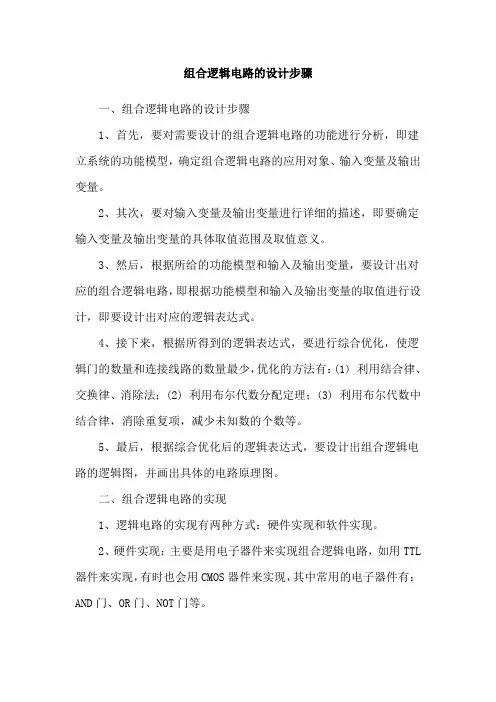

组合逻辑电路的设计步骤
一、组合逻辑电路的设计步骤
1、首先，要对需要设计的组合逻辑电路的功能进行分析，即建立系统的功能模型，确定组合逻辑电路的应用对象、输入变量及输出变量。

2、其次，要对输入变量及输出变量进行详细的描述，即要确定输入变量及输出变量的具体取值范围及取值意义。

3、然后，根据所给的功能模型和输入及输出变量，要设计出对应的组合逻辑电路，即根据功能模型和输入及输出变量的取值进行设计，即要设计出对应的逻辑表达式。

4、接下来，根据所得到的逻辑表达式，要进行综合优化，使逻辑门的数量和连接线路的数量最少，优化的方法有：(1) 利用结合律、交换律、消除法；(2) 利用布尔代数分配定理；(3) 利用布尔代数中结合律，消除重复项，减少未知数的个数等。

5、最后，根据综合优化后的逻辑表达式，要设计出组合逻辑电路的逻辑图，并画出具体的电路原理图。

二、组合逻辑电路的实现
1、逻辑电路的实现有两种方式：硬件实现和软件实现。

2、硬件实现：主要是用电子器件来实现组合逻辑电路，如用TTL 器件来实现，有时也会用CMOS器件来实现，其中常用的电子器件有：AND门、OR门、NOT门等。
