奥鹏吉林大学2020年3月课程考试《电力拖动自动控制系统》考前练兵复习资料.doc

格式：doc
大小：23.42 KB
文档页数：26

下载文档原格式

电力拖动自动控制系统习题含答案共43页文档

23、一切节省，归根到底都归结为时间的节省。——马克思 24、意志命运往往背道而驰，决心到最后会全部推倒。——莎士比亚
25、学习是劳动，是充满思想的劳动。——乌申斯基
谢谢！
ห้องสมุดไป่ตู้
电力拖动自动控制系统习题含答案
21、静念园林好，人间良可辞。 22、步步寻往迹，有处特依依。 23、望云惭高鸟，临木愧游鱼。 24、结庐在人境，而无车马喧；问君何能尔？心远地自偏。 25、人生归有道，衣食固其端。
21、要知道对好事的称颂过于夸大，也会招来人们的反感轻蔑和嫉妒。——培根 22、业精于勤，荒于嬉；行成于思，毁于随。——韩愈

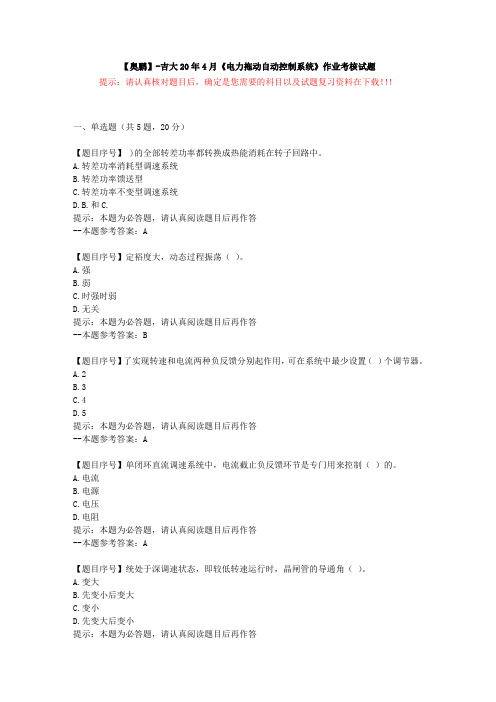

[吉林大学]20年4月《电力拖动自动控制系统》作业考核试题-复习资料答案

【奥鹏】-吉大20年4月《电力拖动自动控制系统》作业考核试题提示：请认真核对题目后，确定是您需要的科目以及试题复习资料在下载！！！一、单选题（共5题，20分）【题目序号】 )的全部转差功率都转换成热能消耗在转子回路中。

A.转差功率消耗型调速系统B.转差功率馈送型C.转差功率不变型调速系统D.B.和C.提示：本题为必答题，请认真阅读题目后再作答--本题参考答案：A【题目序号】定裕度大，动态过程振荡（）。

A.强B.弱C.时强时弱D.无关提示：本题为必答题，请认真阅读题目后再作答--本题参考答案：B【题目序号】了实现转速和电流两种负反馈分别起作用，可在系统中最少设置（）个调节器。

A.2B.3C.4D.5提示：本题为必答题，请认真阅读题目后再作答--本题参考答案：A【题目序号】单闭环直流调速系统中，电流截止负反馈环节是专门用来控制（）的。

A.电流B.电源C.电压D.电阻提示：本题为必答题，请认真阅读题目后再作答--本题参考答案：A【题目序号】统处于深调速状态，即较低转速运行时，晶闸管的导通角（）。

A.变大B.先变小后变大C.变小D.先变大后变小提示：本题为必答题，请认真阅读题目后再作答--本题参考答案：C二、多选题（共5题，20分）【题目序号】用的可控直流电源有（）A.旋转变流机组B.静止式可控整流器C.直流斩波器D.发射器提示：本题为必答题，请认真阅读题目后再作答--本题参考答案：ABC【题目序号】闭环直流调速系统的起动过程的特点有（）。

A.饱和非线性控制B.转速超调C.准时间控制D.动态控制提示：本题为必答题，请认真阅读题目后再作答--本题参考答案：ABC【题目序号】生产机械要求控制的物理量来看，电力拖动自动控制系统有（）。

A.调速系统B.位置移动系统C.张力控制系统D.多电机同步控制系统提示：本题为必答题，请认真阅读题目后再作答--本题参考答案：ABCD【题目序号】ID.调节器中具有哪些类型？（）A.比例微分B.比例积分C.比例积分微分D.比例放大提示：本题为必答题，请认真阅读题目后再作答--本题参考答案：ABC【题目序号】速系统的稳态性能指标指（）A.调速范围B.静态差C.调速时间D.反馈时间提示：本题为必答题，请认真阅读题目后再作答--本题参考答案：AB三、判断题（共15题，60分）【题目序号】扰性是反馈控制系统最突出的特征之一。

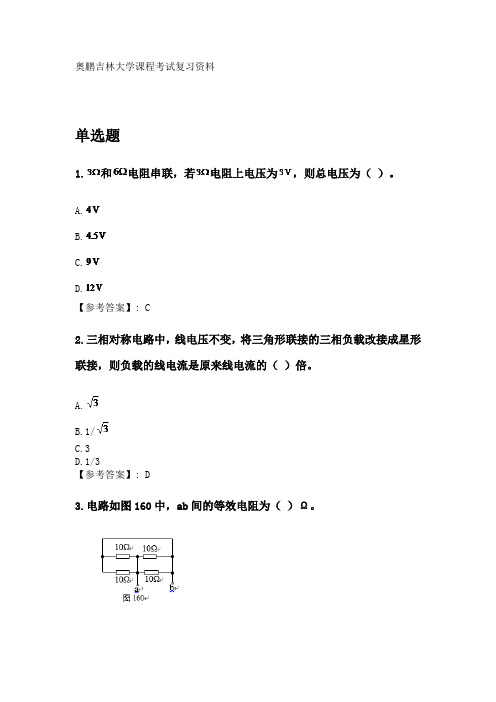

奥鹏吉林大学2020年3月课程考试《电路理论基础》考前练兵复习资料.doc

奥鹏吉林大学课程考试复习资料单选题1.和电阻串联，若电阻上电压为，则总电压为（）。

A.B.C.D.【参考答案】: C2.三相对称电路中，线电压不变，将三角形联接的三相负载改接成星形联接，则负载的线电流是原来线电流的（）倍。

A.B.1/C.3D.1/3【参考答案】: D3.电路如图160中，ab间的等效电阻为（）Ω。

A.10B.5C.2.5D.0【参考答案】: C4.三相对称电路中，负载作星形联接时的功率为110W，则负载改接成三角形时的功率为（）W。

A.110B.110C.110D.330【参考答案】: D5.如图145交流电路中，若，则方框中应接入的元件为（）。

A.电阻B.电感C.电容D.RL串联【参考答案】: C6.图134所示单口网络相量模型的等效阻抗等于：（）。

A.(3+j4) ΩB.(0.33-j0.25) ΩC.(1.92+j1.44) ΩD.(0.12+j0.16) Ω【参考答案】: C7.正弦电压对应的相量表示为（）。

A.B.C.D.【参考答案】: C8.RLC并联正弦电流电路中，则总电流为（）。

A.8B.一5C.4D.6【参考答案】: B9.正弦交流电路中，负载上获得最大功率的条件是（）。

A.B.C.【参考答案】: C10.直流情况下电感L相当于（）。

A.开路B.短路C.通路【参考答案】: C11.任一时刻，沿任一回路参考方向绕行方向一周，回路中各段电压的代数和恒等于（）。

A.零B.一C.不定【参考答案】: A12.电动势只存在于（）内部。

A.电源B.负载C.电阻【参考答案】: A13.电压的单位是（）。

A.欧姆B.千安C.伏特【参考答案】: C14.为了限制负载中过大的电流，将负载（）联一个限流电阻。

A.串B.并C.混【参考答案】: A15.回路电流法分析电路是（）。

A.KCL的体现B.KVL的体现C.KCL和KVL的体现【参考答案】: B16.结点电压法的本质是（）。

A.KCL的体现B.KVL的体现C.KCL和KVL的体现【参考答案】: A17.一个电阻为10Ω与电容为0、01F的元件串联，则一阶电路的时间常数等于（）。

电力拖动复习题库300题

电力拖动复习题库300题1. 一般电路由（）、负载和中间环节三个基本部分组成。

A、电线B、电压C、电流D、电源（正确答案）2. 一般电路由电源、（）和中间环节三个基本部分组成。

（重点率A、负载（正确答案）B、电压C、电流D、电动势3. 基尔霍夫定律的（）是绕回路一周电路元件电压变化为零A、回路电压定律（正确答案）B、电路功率平衡C、电路电流定律D、回路电位平衡4. 基尔霍夫定律的节点电流定律也适合任意（）。

A、封闭面（正确答案）B、短路C、开路D、连接点5•如图所示，A、B两点间的电压Uab为（）A、-18VB、+18VC、-6VD、8V（正确答案）6. 根据被测电流的种类分为（）A、直流B、交流C、交直流D、以上都是（正确答案）7. 用万用表的直流电流档测电流时，将万用表串接在被测电路中，并且（A、红表棒接电路的高电位端，黑表棒接电路的低点位端（正确答案）B、黑表棒接电路的高电位端，红表棒接电路的低点位端C、红表棒接电路的正电位端，黑表棒接电路的负点位端D、红表棒接电路的负电位端，黑表棒接电路的正点位端8. 云母制品属于（）A、固体绝缘材料（正确答案）B、液体绝缘材料C、气体绝缘材料D、导体绝缘材料9. 如果触电者伤势较重，已失去知觉，但心跳和呼吸还存在，应使（）A、触电者舒服，安静地平坦B、周围不围人，使空气流通C、解开伤者的衣服有利于呼吸，并速请医生前来D、以上都是（正确答案）10. 机床照明、移动行灯灯设备，使用的安全电压为（）A、9VB、12VC、24VD、36V（正确答案）11. 用手电钻钻孔时，要穿戴（）A、口罩B、帽子C、绝缘鞋（正确答案）D、眼镜12. 劳动安全卫生管理制度对未成年人工给予了特殊的劳动保护，这其中的未成年人工是指年满16周岁未满（）的人A、14周岁B、15周岁C、17周岁D、18周岁（正确答案）13. 国家鼓励和支持利用可再生资源和（）发电。

A、磁场能B、机械能C、清洁能源（正确答案）D、化学能14. 在正弦交流电路中,电路的功率因数取决于（）.（重点率A、电路外加电压的大小B、电路各元件参数及电源频率（正确答案）C、电路的连接形式D、电路的电流15. 三相发电机绕组接成三相四线制，测得三个相电压Uu=Uv=Uw=220V,三个线电压Uuv=380V,Uvw二Uwu=220V，这说明（）•（重点率A、U相绕组接反了B、V相绕组接反了C、V相绕组接反了（正确答案）D、中性线断开了16.1一对称三相负载,先后用两种接法接入同一电源中,则三角形连接时的有功功率等于星形连接时的（）.（重点率2）3（正确答案）根号3根号2117. 用万用表测电阻时，应使指针指示在（）。

《电力拖动自动控制系统》知识点及习题

的输出则包含了输入偏差量的全部历史。
PI 调节器的输出电压由比例和积分两部分相加而成；比例积分控制综合了比例控制和积分控制两种规律的优点，又克服了各自的缺点，扬长避短，互相补充。比例部分能迅速响应控制作用，积
分部分则最终消除稳态偏差。
问题：带有比例调节器单闭环直流调速系统，如果转速反馈值与给定值相等，则调节器的输出为（A） A、零 B、大于零的定值 C、小于零的定值 D、保持原先的值不变 18、无静差调速系统的稳态参数计算很简单，在理想情况下，稳态时 ΔUn = 0，因而 Un = Un* ，
调压调速：调节电压供电电压进行调速，适应于：U≤Unom，基频以下，在一定范围内无级平滑调速。
弱磁调速：无级，适用于 Φ≤Φnom，一般只能配合调压调速方案，在基频以上(即电动机额定转速以上)作小范围的升速。
变电阻调速：有级调速。
问题 3：请比较直流调速系统、交流调速系统的优缺点，并说明今后电力传动系统的发展的趋势。 * 直流电机调速系统
静止式可控整流器——用静止式的可控整流器，以获得可调的直流电压。
直流斩波器或脉宽调制变换器——用恒定直流电源或不控整流电源供电，利用电力电子开关
器件斩波或进行脉宽调制，以产生可变的平均电压。
2、由原动机（柴油机、交流异步或同步电动机）拖动直流发电机 G 实现变流，由 G 给需要调速
的直流电动机 M 供电，调节 G 的励磁电流 if 即可改变其输出电压 U，从而调节电动机的转速 n。这样的调速系统简称 G-M 系统，国际上通称 Ward-Leonard 系统。
11、调速范围和静差率这两项指标并不是彼此孤立的，必须同时提才有意义。调速系统的静差率指标应以最低速时所能达到的数值为准。一个调速系统的调速范围，是指在最低速时还能满足所需静

吉大《电力拖动自动控制系统+吉大考前辅导包》期末复习题

(单选题)1.在变频调速时，若保持恒压频比(U1／f1=常数)，可实现近似（）。

A: 恒功率调速
B: 恒效率调速
C: 恒转矩调速
正确答案: C
(单选题)2.在有环流可逆系统中，均衡电抗器所起的作用是（）。

A: 限制脉动的环流
B: 使主回路电流连续
C: 用来平波
正确答案: A
(单选题)3.下列异步电动机调速方法属于转差功率消耗型的调速系统是（）。

A: 降电压调速
B: 串级调速
C: 变极调速
D: 变压变频调速
正确答案: D
(单选题)4.下列交流异步电动机的调速方法中，应用最广的是（）。

A: 降电压调速
B: 变极对数调速
C: 变压变频调速
D: 转子串电阻调速
正确答案: C
(单选题)5.采用比例积分调节器的闭环调速系统一定属于（）。

A: 无静差调速系统
B: 有静差调速系统
C: 双闭环调速系统
D: 交流调速系统
正确答案: A
(单选题)6.异步电动机数学模型的组成不包括（）。

A: 电压方程
B: 磁链方程
C: 转矩方程
D: 外部扰动。

电力拖动自控系统试题及答案

《电力拖动自控系统》课程综合复习资料一、填空题1．位置随动系统一般由五个部分组成，这五个部分分别是：位置传感器、电压比较放大器、、和减速器与负载。

2．对调速系统转速控制的要求主要集中在三个方面，具体为、和。

其中和稳态性能指标相对应的是：和。

3．调压调速是直流调速系统的主要方法，调节电枢供电电压需要有专门的可控直流电源，常用的可控直流电源有三种，具体为：、和。

4．直流调速系统的主要形式是晶闸管－电动机调速系统，简称为系统。

5．常用的可逆PWM变换器的主电路的结构的结构型式有、型和等。

6．在随动系统动态校正中，常用的有、和。

7．在闭环控制系统中，常优先考虑串联校正方案。

由调节器可构成的超前校正，提高稳定裕度和改善快速性能；由调节器构成的滞后校正，可以保证系统的稳态精度；用调节器构成滞后－超前校正，兼具两者的优点。

8．在晶闸管—电动机系统中，抑制电流脉动可采取的措施是：、和。

二、选择题1．在直流电动机调速方法中，调速性能最好的是（）A、减弱励磁磁通B、调节电枢供电电压C、改变电枢回路电阻D、改变负载2．与开环系统相比，闭环系统增加了反馈电路，反馈电路对干扰（）不起作用。

A、电压扰动B、负载扰动C、反馈电路元件的本身影响D、负载冲击3．位置信号检测装置是构成位置闭环控制所必不可少的环节。

下列位置检测装置中，不属于电磁感应的是（）A、自整角机B、光电码盘C、旋转变压器D、感应同步器4．对闭环系统而言，控制精度依赖于给定和反馈检测精度，而反馈电路对干扰并不全起作用，主要对干扰（）起作用。

A、电压扰动B、给定电源扰动B、反馈电路元件的本身影响D、测速电机误差5．调速系统和随动系统在控制中十分常用，两者的主要性能不同。

对随动系统来说，主要是要求输出量准确地跟随给定量的变化，因此它的（）成了主要指标。

A、快速性B、灵活性C、跟随性能D、准确性三、简答题1．某双闭环调速系统，ASR、ACR均采用近似PI调节器，试问：①调试中怎么才能做到U im*=6V时，I dm=20A；如欲使U nm*=10V时，n=1000r/min，应调什么参数？②如发现下垂特性不够陡或工作段特性不够硬，应调什么参数？2．调速系统常用的稳态性能指标分为那几类？并写出相应的性能指标。

[吉林大学]吉大20春学期《电力拖动自动控制系统》在线作业一-2

【奥鹏】-[吉林大学]吉大20春学期《电力拖动自动控制系统》在线作业一试卷总分:100 得分:100第1题,系统处于深调速状态，即较低转速运行时，晶闸管的导通角（）。

A、变大B、先变小后变大C、变小D、先变大后变小正确答案:C第2题,同步电动机（）。

A、有转差B、没有转差C、转差为1D、视具体条件而定正确答案:B第3题,( )的全部转差功率都转换成热能消耗在转子回路中。

A、转差功率消耗型调速系统B、转差功率馈送型C、转差功率不变型调速系统D、B和C正确答案:A第4题,系统的机械特性越硬，静态差越小，转速的稳定度（）。

A、越高B、越低C、先高后低D、先低后高正确答案:A第5题,在单闭环直流调速系统中，电流截止负反馈环节是专门用来控制（）的。

A、电流B、电源C、电压D、电阻正确答案:A第6题,常用的阶跃响应跟随性能指标有（）。

A、上升时间B、超调量C、调节时间D、过载时间正确答案:A,B,C第7题,双闭环直流调速系统的起动过程的特点有（）。

A、饱和非线性控制B、转速超调C、准时间控制D、动态控制正确答案:A,B,C第8题,常用的可控直流电源有（）A、旋转变流机组B、静止式可控整流器C、直流斩波器D、发射器正确答案:A,B,C第9题,双闭环直流调速系统的整个动态过程可分为（）。

A、电流上升阶段B、恒流升速阶段C、转速调节阶段D、电压调节阶段正确答案:A,B,C第10题,建立调节器工程设计方法所遵循的原则是：（）。

A、概念清楚B、计算公式简明C、指明参数调整的方向D、适用于可以简化成典型系统的反馈控制系统正确答案:A,B,C,D第11题,电流波形的断续会影响系统的运行性能。

（）A、错误B、正确正确答案:第12题,采用工程设计方法设计调节器时，应该首先根据控制系统的要求，确定要校正成哪一类典型系统。

（）A、错误B、正确正确答案:B第13题,积分调节器的输出包含了输入偏差量的全部历史。

（）A、错误B、正确正确答案:B第14题,调速系统的静态差应以最低速时所能达到的数值为标准。

电力拖动复习题大题及答案

电力拖动复习题大题及答案电力拖动复习题大题及答案电力拖动是现代工业中常用的一种传动方式，它通过电动机将电能转化为机械能，实现机械设备的运行。

在工程技术领域，电力拖动的应用非常广泛，涉及到电力系统、机械传动、自动化控制等多个方面。

为了帮助大家更好地理解电力拖动的原理和应用，下面将给出一些电力拖动的复习题大题及答案。

一、选择题1. 电力拖动系统中，下列哪一种电动机常用于驱动负载较大的设备？A. 直流电动机B. 交流异步电动机C. 交流同步电动机D. 步进电动机答案：B2. 在电力拖动系统中，控制电路中常用的元件是：A. 电容器B. 变压器C. 电感器D. 继电器答案：D3. 电力拖动系统中，下列哪种传动方式不属于电力传动？A. 齿轮传动B. 带传动C. 链传动D. 液压传动答案：D4. 电力拖动系统中，下列哪种控制方式可以实现电机的正反转？A. 单相控制B. 直流控制C. 变频控制D. 三相控制答案：C5. 在电力拖动系统中，下列哪种保护装置可以防止电机过载？A. 熔断器B. 隔离开关C. 接触器D. 电流互感器答案：A二、填空题1. 电力拖动系统中，电动机的输入功率为____，输出功率为____。

答案：电动机的输入功率为电源供给的功率，输出功率为电动机传递给负载的功率。

2. 电力拖动系统中，控制电路中常用的元件有____、____和____。

答案：控制电路中常用的元件有继电器、接触器和开关。

3. 电力拖动系统中，电动机的转速可以通过____控制。

答案：电动机的转速可以通过变频控制实现。

4. 电力拖动系统中，电动机的正反转可以通过____控制。

答案：电动机的正反转可以通过控制电路中的正反转开关实现。

5. 电力拖动系统中，常用的保护装置有____和____。

答案：常用的保护装置有熔断器和热继电器。

三、简答题1. 请简要介绍电力拖动系统的工作原理。

答案：电力拖动系统的工作原理是将电能转化为机械能，实现机械设备的运行。

2023《电力拖动自动控制系统》复习试题库及答案

2023《电力拖动自动控制系统》复习试题库及答案一、选择题1. 电力拖动自动控制系统的基本组成是（）。

A. 控制器、执行器、被控对象B. 输入信号、输出信号、反馈环节C. 控制器、反馈环节、执行器D. 控制器、执行器、反馈环节答案：D2. 下列哪种控制方式属于闭环控制（）。

A. 开环控制B. 电流控制C. 电压控制D. 负反馈控制答案：D3. 电力拖动自动控制系统中，执行器的作用是（）。

A. 接收输入信号B. 放大输入信号C. 实现控制作用D. 提供反馈信号答案：C4. 在PID控制器中，P、I、D分别代表（）。

A. 比例、积分、微分B. 比例、微分、积分C. 微分、积分、比例D. 积分、比例、微分答案：A5. 下列哪种控制策略属于模糊控制（）。

A. PI控制B. PD控制C. 模糊PID控制D. PID控制答案：C二、填空题6. 电力拖动自动控制系统的基本组成包括________、________和________。

答案：控制器、执行器、被控对象7. 在PID控制器中，比例环节的作用是________，积分环节的作用是________，微分环节的作用是________。

答案：调节偏差、消除静态误差、预测偏差8. 电力拖动自动控制系统中的反馈环节通常采用________反馈和________反馈两种方式。

答案：正反馈、负反馈9. 电力拖动自动控制系统中的执行器主要有________、________和________等类型。

答案：电动机、电磁阀、液压缸10. 模糊控制的核心思想是________，其基本原理是将________转化为________。

答案：模糊逻辑、精确输入、模糊输出三、判断题11. 电力拖动自动控制系统中的开环控制方式具有较高的控制精度。

（）答案：错误12. 在PID控制器中，比例环节对偏差的调节作用是最主要的。

（）答案：正确13. 电力拖动自动控制系统中的负反馈可以提高系统的稳定性。

1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

奥鹏吉林大学课程考试复习资料单选题1.在变频调速时，若保持恒压频比(U1／f1=常数)，可实现近似（）。

A.恒功率调速B.恒效率调速C.恒转矩调速【参考答案】: C2.在有环流可逆系统中，均衡电抗器所起的作用是（）。

A.限制脉动的环流B.使主回路电流连续C.用来平波【参考答案】: A3.下列异步电动机调速方法属于转差功率消耗型的调速系统是（）。

A.降电压调速B.串级调速C.变极调速D.变压变频调速【参考答案】: D4.下列交流异步电动机的调速方法中，应用最广的是（）。

A.降电压调速B.变极对数调速C.变压变频调速D.转子串电阻调速【参考答案】: C5.采用比例积分调节器的闭环调速系统一定属于（）。

A.无静差调速系统B.有静差调速系统C.双闭环调速系统D.交流调速系统【参考答案】: A6.异步电动机数学模型的组成不包括（）。

A.电压方程B.磁链方程C.转矩方程D.外部扰动【参考答案】: D7.自动调速系统，当系统负载增大后转速降增大，可通过负反馈环节的调节作用使转速有所回升。

系统调节前后，主电路电流将（）。

A.增大B.不变C.减小D.不能确定【参考答案】: A8.速度单闭环系统中，不能抑制（）的扰动。

A.调节器放大倍数B.电网电压波动C.负载D.测速机励磁电流【参考答案】: D9.SPWM技术中，调制波是频率和期望波相同的（）。

A.正弦波B.方波C.等腰三角波D.锯齿波【参考答案】: A10.在晶闸管可逆调速系统中，为防止逆变颠覆，应设置（）保护环节。

A.限制αminB.限制βminC.限制βmin 和αmin【参考答案】: C11.带二极管整流器的SPWM变频器是以正弦波为逆变器输出波形，是一系列的（）矩形波。

A.幅值不变，宽度可变B.幅值可变，宽度不变C.幅值不变，宽度不变D.幅值可变，宽度可变【参考答案】: A12.一个设计较好的双闭环调速系统在稳态工作时（）。

A.两个调节器都饱和B.两个调节器都不饱和C.ST饱和，LT不饱和D.ST不饱和，LT饱和【参考答案】: C13.带有比例积分调节器的单闭环直流调速系统，如果转速的反馈值与给定值相等，那么调节器的输出为（）。

A.零B.大于零的定值C.小于零的定值D.保持原先的值不变【参考答案】: A14.串级调速系统能够靠调节（）实现平滑无级调速。

A.逆变角B.控制角αC.定子电压D.转子电压【参考答案】: A15.要利用转差功率，就必须使异步电动机的转子绕组有与外界实现电气联接的条件，显然只有（）才能做到。

A.绕线转子电动机B.笼型电动机C.同步电动机D.直线电动机【参考答案】: A16.不同电机模型彼此等效的原则是：在不同坐标下所产生的（）完全一致。

A.电磁转矩B.磁链C.磁动势D.磁通【参考答案】: C17.在采用比例调节器控制的自动系统中，输入偏差是维系系统运行的基础，必然要产生静差，因此是有静差系统。

如果要消除系统误差，必须寻找其他控制方法，比如：采用（）调节器代替比例放大器。

A.比例调节器PB.微分调节器C.比例微分调节器D.积分或比例积分调节器I或PI【参考答案】: D18.对于要求在一定范围内无级平滑调速的直流调速系统来说，以（）的方式为最好。

A.阻尼B.动力润滑C.消除谐波D.制动【参考答案】: A19.晶闸管可控整流器的放大倍数在（）以上。

A.10B.100C.1000D.10000【参考答案】: D20.同步电动机（）。

A.有转差B.没有转差C.转差为1D.视具体条件而定【参考答案】: B21.旋转变换是用（）绕组代替原来静止的定子绕组，并使等效的转子绕组与等效的定子绕组重合，并且保持严格同步，等效后定、转子绕组间不存在相对运动。

A.旋转B.转子C.线性定子D.线性转子【参考答案】: A22.直流电机的转矩与电枢电流（），控制电流就能控制转矩，因此，把直流双闭环调速系统转速调节器的输出信号当作电流给定信号，也就是转矩给定信号。

A.成反比B.成正比C.相关D.相等【参考答案】: B23.根据 Shannon 采样定理，采样频率fsam应不小于信号最高频率fmax的( )倍。

A.0.1B.2C.5D.10【参考答案】: B24.双极式控制的桥式可逆PWM变换器的优点是：（）。

A.电流一定持续B.可使电动机在四象限运行C.电动机停止时有微振电流D.低速平稳性好E.其他选项都正确【参考答案】: E25.下面位置检测装置，精度最高的是（）。

A.自整角机B.旋转变压器C.感应同步器D.电位器【参考答案】: C26.在变频调速时，若保持恒压频比(U1／f1=常数)，可实现近似（）。

A.恒功率调速B.恒效率调速C.恒转矩调速【参考答案】: C27.若调速系统主电路为三相半波整流电路，则主电路电流的检测应采用（）。

A.间接测量法B.直接测量法C.曲折测量法【参考答案】: A28.在有环流可逆系统中，均衡电抗器所起的作用是（）。

A.限制脉动的环流B.使主回路电流连续C.用来平波【参考答案】: A29.在有环流可逆系统中，若正组晶闸管处于整流状态，则反组晶闸管必然处在（）。

A.待逆变状态B.逆变状态C.待整流状态【参考答案】: A30.转速、电流双闭环调速系统，在系统过载或堵转时，转速调节器处于（）。

A.饱和状态B.调节状态C.截止状态【参考答案】: A31.转速、电流双闭环调速系统，在负载变化时出现转速偏差，消除此偏差主要靠（）。

A.电流调节器B.转速调节器C.转速、电流两个调节器【参考答案】: B32.转速、电流双闭环调速系统在起动时的调节作用，主要靠（）产生。

A.电流调节器B.转速调节器C.转速、电流两个调节器【参考答案】: A33.转速、电流双闭环调速系统中不加电流截止负反馈，是因为其主电路电流的限流（）。

A.由比例积分器保证B.由转速环保证C.由电流环保证D.由速度调节器的限幅保证【参考答案】: C34.在自动调速系统中，电流正反馈主要补偿（）上电压的损耗。

A.电枢回路电阻B.电源内阻C.电枢电阻D.电抗器电阻【参考答案】: C35.增加直流自动调速系统的调速范围最有效的方法是（）。

A.减小电动机转速降B.提高电枢电流C.增加电动机电枢电压【参考答案】: A36.自动控制系统一般由被控制对象和（）组成。

A.输入指令B.控制装置C.辅助设备【参考答案】: B37.异步电动机VVVF调速系统的机械特性最好的是（）。

A.恒U1/ω1控制B.恒Eg/ω1控制C.恒Er/ω1控制D.恒I1/ω1控制【参考答案】: C38.普通串级调速系统中，逆变角β增加，则（）。

A.转速上升，功率因数下降B.转速下降，功率因数上升C.转速上升，功率因数上升D.转速下降，功率因数下降【参考答案】: C39.α＝β配合控制有环流可逆调速系统的主回路采用反并联接线，除平波电抗器外，还需要（）个环流电抗器。

A.2B.3C.4D.1【参考答案】: C40.普通逻辑无环流（既无推β又无准备）可逆调速系统中换向时待工作组投入工作时，电动机处于（）状态。

A.回馈制动B.反接制动C.能耗制动D.自由停车【参考答案】: D41.α＝β配合控制有环流可逆调速系统的主回路中（）。

A.既有直流环流又有脉动环流B.有直流环流但无脉动环流C.既无直流环流又无脉动环流D.无直流环流但有脉动环流【参考答案】: D42.转速电流双闭环调速系统中电流调节器的英文缩写是（）。

A.ACRB.AVRC.ASRD.ATR【参考答案】: A43.静差率和机械特性的硬度有关，当理想空载转速一定时，特性越硬，则静差率（）。

A.越小B.越大C.不变D.不确定【参考答案】: A44.转速电流双闭环调速系统中的两个调速器通常采用的控制方式是（）。

A.PIDB.PIC.PD.PD【参考答案】: B45.异步电动机变压调速属于（）调速系统。

A.转差功率消耗型B.没有转差C.转差功率不变型D.B和C【参考答案】: A46.同步电动机（）。

A.有转差B.没有转差C.转差为1D.视具体条件而定【参考答案】: B47.从稳态上来看，电流正反馈是对（）的补偿控制。

A.负载扰动B.电源扰动C.机械扰动D.B和C【参考答案】: A48.晶闸管可控整流器的放大倍数在（）以上。

A.10B.100C.1000D.10000【参考答案】: D49.系统的机械特性越硬，静态差越小，转速的稳定度（）。

A.越高B.越低C.先高后低D.先低后高【参考答案】: A50.系统处于深调速状态，即较低转速运行时，晶闸管的导通角（）。

A.变大B.先变小后变大C.变小D.先变大后变小【参考答案】: C51.稳定裕度大，动态过程振荡（）。

A.强B.弱C.时强时弱D.无关【参考答案】: B52.为了实现转速和电流两种负反馈分别起作用，可在系统中最少设置（）个调节器。

A.2B.3C.4D.5【参考答案】: A53.为了实现转速和电流两种负反馈分别起作用，可在系统中最少设置（）个调节器。

A.2B.3C.4D.5【参考答案】: A54.为了实现转速和电流两种负反馈分别起作用，可在系统中最少设置（）个调节器。

A.2B.3C.4D.5【参考答案】: A55.为了实现转速和电流两种负反馈分别起作用，可在系统中最少设置（）个调节器。

A.2B.3C.4D.5【参考答案】: A多选题1.双极式控制的桥式可逆PWM变换器的优点是：（）。

A.电流一定持续B.可使电动机在四象限运行C.电动机停止时有微振电流D.低速平稳性好【参考答案】: A, B, C, D2.双闭环直流调速系统的整个动态过程可分为（）。

A.电流上升阶段B.恒流升速阶段C.转速调节阶段D.电压调节阶段【参考答案】: A, B, C3.常用的阶跃响应跟随性能指标有（）。

A.上升时间B.超调量C.调节时间D.过载时间【参考答案】: A, B, C4.常用的可控直流电源有（）A.旋转变流机组B.静止式可控整流器C.直流斩波器D.发射器【参考答案】: A, B, C5.从生产机械要求控制的物理量来看，电力拖动自动控制系统有（）。

A.调速系统B.位置移动系统C.张力控制系统D.多电机同步控制系统【参考答案】: A, B, C, D6.调速系统的稳态性能指标指（）A.调速范围B.静态差C.调速时间D.反馈时间【参考答案】: A, B7.双闭环直流调速系统的起动过程的特点有（）。

A.饱和非线性控制B.转速超调C.准时间控制D.动态控制【参考答案】: A, B, C8.双闭环直流调速系统的起动过程中转速调节器ASR经历了（）。

A.不饱和B.饱和C.退饱和D.非饱和【参考答案】: A, B, C9.建立调节器工程设计方法所遵循的原则是：（）。

A.概念清楚B.计算公式简明C.指明参数调整的方向D.适用于可以简化成典型系统的反馈控制系统【参考答案】: A, B, C, D判断题1.被调量负反馈构成的反馈控制和由扰动量正反馈构成的补偿控制，是性质不同的两种规律。
