电动滚筒规格型号及表示含义

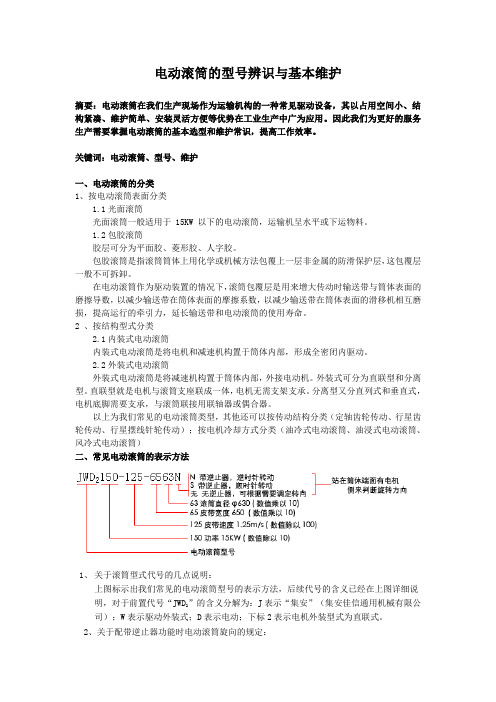

电动滚筒的型号辨识与基本维护---摘要：电动滚筒在我们生产现场作为运输机构的一种常见驱动设备，其以占用空间小、结构紧凑、维护简单、安装灵活方便等优势在工业生产中广为应用。

因此我们为更好的服务生产需要掌握电动滚筒的基本选型和维护常识，提高工作效率。

关键词：电动滚筒、型号、维护一、电动滚筒的分类1、按电动滚筒表面分类1.1光面滚筒光面滚筒一般适用于 15KW 以下的电动滚筒，运输机呈水平或下运物料。

1.2包胶滚筒胶层可分为平面胶、菱形胶、人字胶。

包胶滚筒是指滚筒筒体上用化学或机械方法包覆上一层非金属的防滑保护层，这包覆层一般不可拆卸。

在电动滚筒作为驱动装置的情况下，滚筒包覆层是用来增大传动时输送带与筒体表面的磨擦导数，以减少输送带在筒体表面的摩擦系数，以减少输送带在筒体表面的滑移机相互磨损，提高运行的牵引力，延长输送带和电动滚筒的使用寿命。

2 、按结构型式分类2.1内装式电动滚筒内装式电动滚筒是将电机和减速机构置于筒体内部，形成全密闭内驱动。

2.2外装式电动滚筒外装式电动滚筒是将减速机构置于筒体内部，外接电动机。

外装式可分为直联型和分离型。

直联型就是电机与滚筒支座联成一体，电机无需支架支承。

分离型又分直列式和垂直式，电机底脚需要支承，与滚筒联接用联轴器或偶合器。

以上为我们常见的电动滚筒类型，其他还可以按传动结构分类（定轴齿轮传动、行星齿轮传动、行星摆线针轮传动）；按电机冷却方式分类（油冷式电动滚筒、油浸式电动滚筒、风冷式电动滚筒）二、常见电动滚筒的表示方法1、关于滚筒型式代号的几点说明：上图标示出我们常见的电动滚筒型号的表示方法，后续代号的含义已经在上图详细说明，对于前置代号“JWD2”的含义分解为：J表示“集安”（集安佳信通用机械有限公司）；W表示驱动外装式；D表示电动；下标2表示电机外装型式为直联式。

2、关于配带逆止器功能时电动滚筒旋向的规定：由电源输入端(电机内装时为接线盒端，外装时为电机尾部)观察，滚筒顺时针旋转时标注S，滚筒逆时针旋转时标注N，不带逆止器时不标注。

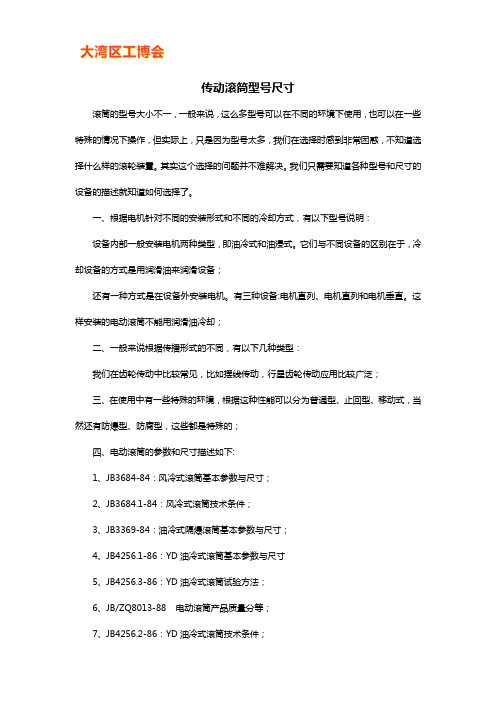

传动滚筒型号尺寸滚筒的型号大小不一，一般来说，这么多型号可以在不同的环境下使用，也可以在一些特殊的情况下操作，但实际上，只是因为型号太多，我们在选择时感到非常困惑，不知道选择什么样的滚轮装置。

其实这个选择的问题并不难解决。

我们只需要知道各种型号和尺寸的设备的描述就知道如何选择了。

一、根据电机针对不同的安装形式和不同的冷却方式，有以下型号说明：设备内部一般安装电机两种类型，即油冷式和油浸式。

它们与不同设备的区别在于，冷却设备的方式是用润滑油来润滑设备；还有一种方式是在设备外安装电机。

有三种设备:电机直列、电机直列和电机垂直。

这样安装的电动滚筒不能用润滑油冷却；二、一般来说根据传播形式的不同，有以下几种类型：我们在齿轮传动中比较常见，比如摆线传动，行星齿轮传动应用比较广泛；三、在使用中有一些特殊的环境，根据这种性能可以分为普通型、止回型、移动式，当然还有防爆型、防腐型，这些都是特殊的；四、电动滚筒的参数和尺寸描述如下:1、JB3684-84：风冷式滚筒基本参数与尺寸；2、JB3684.1-84：风冷式滚筒技术条件；3、JB3369-84：油冷式隔爆滚筒基本参数与尺寸；4、JB4256.1-86：YD油冷式滚筒基本参数与尺寸5、JB4256.3-86：YD油冷式滚筒试验方法；6、JB/ZQ8013-88 电动滚筒产品质量分等；7、JB4256.2-86：YD油冷式滚筒技术条件；8、ZBJ81002-87：油冷式隔爆滚筒技术条；以上介绍参考了电动滚筒常用的一些型号规格及其基本参数和尺寸。

我相信你看完上面的规格选择的时候可以不慌张。

但是由于一些实际情况在一些细节上有所不同，您需要在购买时与我们工厂的技术人员沟通，以便您可以确定更适合我们使用的设备。

扩展资料：保养方法：1.对于传动滚筒上的粉尘等异物要定期清理。

2.对于滚筒壳与端盖焊接处是否牢固要做定期检查。

3.要保持传动滚筒良好的润滑性，降低摩擦对传动滚筒的损害。

电动滚筒技术参数
电动滚筒是一种常用的物料输送设备，广泛应用于各个行业。

其技术参数主要包括以下几个方面：
1.功率：电动滚筒的功率指的是其驱动系统的输出功率，通
常以千瓦（kW）为单位。

不同尺寸和型号的电动滚筒功率大小不同，根据物料输送的需求和工作条件来选择合适的功率。

2.转速：电动滚筒的转速指的是滚筒驱动轴的转动速度，一
般以转/分钟（r/min）为单位。

转速的选择与物料输送的速度
有关，需要根据具体的输送距离和输送量来确定合适的转速。

3.极数：电动滚筒的极数是指电动机的极数，通常有2极、4极、6极等多种选择。

极数的选择与滚筒的带动方式有关，需
要根据实际情况进行合理配置，以确保滚筒的正常运转。

4.电压：电动滚筒的电压需要与供电电源相匹配，常见的电
压有220V、380V等。

在选购电动滚筒时，需要根据现场的电源条件确定合适的电压。

5.声音：电动滚筒的声音指的是设备运行时所产生的噪音。

合理设计和制造的电动滚筒可以减少噪音的产生，提高工作环
境的安全性和舒适性。

6.效率：电动滚筒的效率是指其将电能转化为机械能的能力，一般以百分比（%）表示。

高效率的电动滚筒可以提高物料输
送的效率和节约能源。

tdy75型电动滚筒（滚筒电机）是供各种固定式带式输送机配套使用的内驱动装置，与外驱动装置相比，具有结构紧凑，占用空间面积小，使用维护方便，操作安全可靠，密封性好，能适用于粉尘浓度大、潮湿泥泞的工作场所等优点。

可满足各种逆止、包胶等要求。

不求一次的合作成功，但求永远的事业伙伴。

常见的包胶铸胶一般有菱形铸胶，人字形铸胶，平面胶，一般默认铸胶厚度是12mm，我厂可根据用户要求包胶，满足各种厚度形状要求。

淄博铭玖机械厂具有30年油冷式电动滚筒生产经验，所有出厂产品均经过严格试车检验测试，无故障运转，用户可放心购买使用。

用户选购tdy75型电动滚筒一般需要提供滚筒直径、带宽、功率、速比，是否包胶逆止，产品发货期一般在三至五天内。

若用户急用可加急生产。

产品名称：电动滚筒产品型号：YD、TDY、DY1、QD、YBT、WBT、JZ、JZN、JX、WDT、WXT一、产品概述电动滚筒作为皮带运输机和提升等设备的动力、广泛应用于矿山、冶金、化工、煤炭、建材、电力、轻工、粮食及交通运输等部门。

电动滚筒与一般减速机构相比，具有结构紧凑、体积小、重量轻、密封性好、安装方便、维修简便等优点。

可用于粉尘大、潮湿、泥泞、露天等环境恶劣场所，环境温度在-10℃-+40℃，一般不用于输送高温物料及易爆场所，海拔高度不超过1000米，并应水平安装。

我公司参照机械部JB/T7330—94标准设计生产的电动滚筒有定轴齿轮、行星齿轮，摆线针轮三种传动形式。

安装形式有电机内置（内装），电机外置（外装）以及用于移动式输送机上的移动式三种。

共有 YD T/N（即TDY75）、JA T/N、YDYI·YDYII、Y/J B T/N、JZ T/N、JX T/N、WB T/N、WD T/N、WX T/N等10个系列产品．各产品均可包胶，其中胶面有平胶、“人”字胶及菱形胶三种，除YDYI，和YDYII型移动滚筒外均可附加逆止功能。

电机内置时有油冷和油浸式两种；电机外置时有卧式直列型、立式电机型．卧式垂直型三种装配形式，电动机采用Y系列电机配套，如选用隔爆型电机可用于隔爆要求场所，另外还可配加HL型弹性柱销联轴器、YOX型液力偶合器以及YWZ型电力液压块式制动器。

交叉带电动滚筒型号尺寸参数
交叉带电动滚筒是一种用于输送系统的设备，它通常由电动滚筒、传动装置和滚筒壳体等部分组成。

型号和尺寸参数可能因制造商和具体用途而异。

如果您有特定的品牌或型号，建议查阅制造商的技术文档或联系制造商获取详细的规格信息。

一般而言，电动滚筒的型号和尺寸参数可能包括以下一些方面：
1.功率：表示电动滚筒的电动机功率，通常以千瓦（kW）为单
位。

2.直径：滚筒的直径，可能以毫米（mm）为单位。

3.长度：滚筒的有效长度，可能以毫米（mm）为单位。

4.转速：滚筒的旋转速度，通常以每分钟（rpm）为单位。

5.电压：电动滚筒适用的电压范围，通常以伏特（V）为单位。

6.负载能力：滚筒所能承受的最大负载能力，通常以吨（t）为单
位。

7.防护等级：滚筒外壳的防护等级，用于描述其防水、防尘等性
能。

8.安全特性：滚筒可能具备的安全特性，例如过载保护、紧急停
车装置等。

请注意，以上仅是可能包含在电动滚筒型号和尺寸参数中的一些常见因素，实际的规格可能会有所不同。

最准确的信息将取决于具体的电动滚筒型号和制造商。

目录产品概述 (1)安装及调试 (2)日常维护与保养 (5)电动滚筒的拆卸 (6)电动滚筒的组装 (7)常见故障排除及排除方法 (7)售后服务 (8)电动滚筒1 产品概述1.1电动滚筒是一种将电动机、减速机系统、滚筒体组合的新型驱动装置。

主要与带式输送机配装使用。

本公司为满足市场需要，从九十年代初就参照机械部JB/T7330-1994标准，先后设计了YD TN (即TD75)、DY 1、JDY 、QD 、Y J B T N 、JA T N 、JX T N 、WD T N 、WX T N 等10个系列8000多个规格产品，大批量售往国外。

1.2 本公司设计的电动滚筒，有内置式、外置式、移动式三种安装形式；有定轴齿轮、摆线针轮、行星齿轮三种传动类型；各种规格均可包胶，胶面有平面、人字、菱形花纹；绝大多规格可附加逆止功能；如用于衣服是环境，筒体等外露部分可使用耐磨腐蚀材料制作，如不锈钢等，同时必须选用相应耐腐蚀的密封件；外置式选配隔爆电机，可适合于有隔爆要求的场所；可选配HL 型弹性柱销联轴器、YOX 型液力耦合器、电力液压块式制动器；配套功率可从0.55KW 到160KW ；1.3 电动滚筒型号及表示方法：电机安装形式或冷却方式传动形式代号（如定轴齿轮等）特殊性能代号（如逆止、隔爆等）电机功率P（kw）筒体表面线速度（m/s）滚筒名义直径（mm）胶带宽度B（mm）带逆止器时滚筒旋向N（S）关于滚筒型式代号的几点说明：（1）电机安装形式及冷却方式：电机内置时一般标注电机冷却方式：油冷式(Y)、油浸式（J ）电机外置时标注电机安装冷却方式：卧式电机直列型（W I ）、立式电机直联型（W II ）、卧式电机垂直型（W III ）（2）传动形式代号：定轴齿轮传动（D ）（硬齿轮面定轴齿轮标A ）、摆线针轮传动(B)(功率37kw 向下)、行星齿轮传动（X ）（3）特殊性能代号：通用型（T 可不标注）、逆止型（N ）、移动型（Y 1或JYD ）、防爆型（B ）、防腐蚀型（F ）等；外装滚筒还可下标：弹性柱销联轴器型（G ）、液力耦合器型（Y ）、电力液压块式制动型（Z ）1.4 本公司生产的电动滚筒，具有结构紧凑、体积小、密封性好使用维修方便等优点，可用于粉尘大、潮湿、泥泞、露天等环境恶劣场所；但下列工作条件不宜适用：1.4.1输送高温物料，温度超过60℃；1.4.2 海拔高度超过1000米；1.4.3 环境温度超过-10℃—40℃如遇以上情况，请与本公司技术研发中心联系。

目录产品概述 (1)安装及调试 (2)日常维护与保养 (5)电动滚筒的拆卸 (6)电动滚筒的组装 (7)常见故障排除及排除方法 (7)售后服务 (8)电动滚筒1 产品概述1.1电动滚筒是一种将电动机、减速机系统、滚筒体组合的新型驱动装置。

主要与带式输送机配装使用。

本公司为满足市场需要, 从九十年代初就参照机械部JB/T7330-1994标准, 先后设计了YD TN(即TD75)、DY1、JDY、QD、YJ B TN、JA TN、JX TN、WD TN、WX TN等10个系列8000多个规格产品, 大批量售往国外。

1.2 本公司设计的电动滚筒, 有内置式、 外置式、 移动式三种安装形式; 有定轴齿轮、 摆线针轮、 行星齿轮三种传动类型; 各种规格均可包胶, 胶面有平面、 人字、 菱形花纹; 绝大多规格可附加逆止功能; 如用于衣服是环境, 筒体等外露部分可使用耐磨腐蚀材料制作, 如不锈钢等, 同时必须选用相应耐腐蚀的密封件; 外置式选配隔爆电机, 可适合于有隔爆要求的场所; 可选配HL 型弹性柱销联轴器、 YOX 型液力耦合器、 电力液压块式制动器; 配套功率可从0.55KW 到160KW;1.3 电动滚筒型号及表示方法:电机安装形式或冷却方式传动形式代号（如定轴齿轮等）特殊性能代号（如逆止、隔爆等）电机功率P（kw）筒体表面线速度（m/s）滚筒名义直径（mm）胶带宽度B（mm）带逆止器时滚筒旋向N（S）关于滚筒型式代号的几点说明:( 1) 电机安装形式及冷却方式:电机内置时一般标注电机冷却方式: 油冷式(Y)、 油浸式( J)电机外置时标注电机安装冷却方式: 卧式电机直列型( WI) 、 立式电机直联型( WII) 、 卧式电机垂直型( WIII)( 2) 传动形式代号:定轴齿轮传动( D) ( 硬齿轮面定轴齿轮标A) 、摆线针轮传动(B)(功率37kw向下)、行星齿轮传动( X)( 3) 特殊性能代号:通用型( T可不标注) 、逆止型( N) 、移动型( Y1或JYD) 、防爆型( B) 、防腐蚀型( F) 等; 外装滚筒还可下标: 弹性柱销联轴器型( G) 、液力耦合器型( Y) 、电力液压块式制动型( Z)1.4 本公司生产的电动滚筒, 具有结构紧凑、体积小、密封性好使用维修方便等优点, 可用于粉尘大、潮湿、泥泞、露天等环境恶劣场所; 但下列工作条件不宜适用:1.4.1输送高温物料, 温度超过60℃;1.4.2 海拔高度超过1000米;1.4.3 环境温度超过-10℃—40℃如遇以上情况, 请与本公司技术研发中心联系。

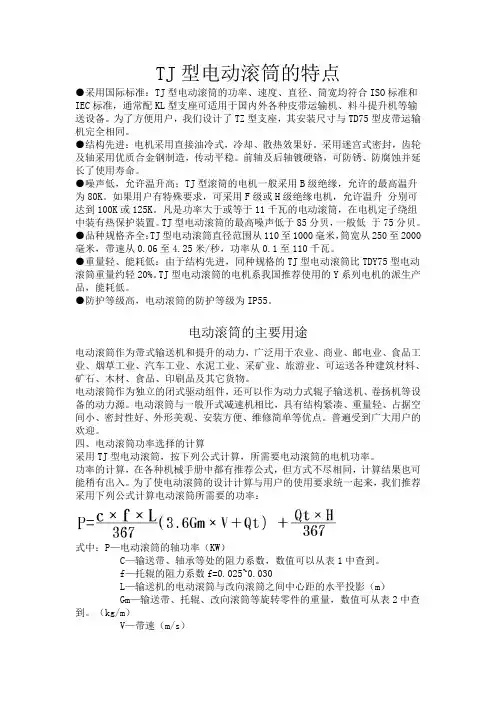

TJ型电动滚筒的特点●采用国际标准：TJ型电动滚筒的功率、速度、直径、筒宽均符合ISO标准和IEC标准，通常配KL型支座可适用于国内外各种皮带运输机、料斗提升机等输送设备。

为了方便用户，我们设计了TZ型支座，其安装尺寸与TD75型皮带运输机完全相同。

●结构先进：电机采用直接油冷式，冷却、散热效果好。

采用迷宫式密封，齿轮及轴采用优质合金钢制造，传动平稳。

前轴及后轴镀硬铬，可防锈、防腐蚀并延长了使用寿命。

●噪声低，允许温升高；TJ型滚筒的电机一般采用B级绝缘，允许的最高温升为80K。

如果用户有特殊要求，可采用F级或H级绝缘电机，允许温升分别可达到100K或125K。

凡是功率大于或等于11千瓦的电动滚筒，在电机定子绕组中装有热保护装置。

TJ型电动滚筒的最高噪声低于85分贝，一般低于75分贝。

●品种规格齐全：TJ型电动滚筒直径范围从110至1000毫米，筒宽从250至2000毫米，带速从0.06至4.25米/秒，功率从0.1至110千瓦。

●重量轻、能耗低：由于结构先进，同种规格的TJ型电动滚筒比TDY75型电动滚筒重量约轻20%。

TJ型电动滚筒的电机系我国推荐使用的Y系列电机的派生产品，能耗低。

●防护等级高，电动滚筒的防护等级为IP55。

电动滚筒的主要用途电动滚筒作为带式输送机和提升的动力，广泛用于农业、商业、邮电业、食品工业、烟草工业、汽车工业、水泥工业、采矿业、旅游业、可运送各种建筑材料、矿石、木材、食品、印刷品及其它货物。

电动滚筒作为独立的闭式驱动组件，还可以作为动力式辊子输送机、卷扬机等设备的动力源。

电动滚筒与一般开式减速机相比，具有结构紧凑、重量轻、占据空间小、密封性好、外形美观、安装方便、维修简单等优点。

普遍受到广大用户的欢迎。

四、电动滚筒功率选择的计算采用TJ型电动滚筒，按下列公式计算，所需要电动滚筒的电机功率。

功率的计算，在各种机械手册中都有推荐公式，但方式不尽相同，计算结果也可能稍有出入。

电动滚筒型号的表示方法1995年行业标准JB/T7330-94公布实施，统一了电动滚筒型号、规格的表示方法。

标准规定电动滚筒的型号由七项内容组成，结构型式如下：从组成电动滚筒型号的七项内容看，前三项是产品的品种代号，它使该产品区别于其他的产品。

后四项是电动滚筒的基本参数，它是使具体规格的电动滚筒，区别于其它一般的电动滚筒的代号。

两部分结合起来完整地表达一台具体电动滚筒的全部内容。

例如：一台带逆止器的功率为5.5KW，表面线速度为1.6m/s，筒径为400mm,筒长为950mm的油冷式隔爆型摆线针轮传动的电动滚筒，其标记应为：电动滚筒：YZNB5.5-1.6-400×950电动滚筒的标准电动滚筒的八个标准自80年代中先后制定了八项电动滚筒行业标准，其具体内容是：⑴ JB3684-84 风冷式电动滚筒基本参数与尺寸；⑵ JB3684.1-84 风冷式电动滚筒技术条件；⑶ JB3369-84 油冷式隔爆电动滚筒基本参数与尺寸；⑷ ZBJ81002-87 油冷式隔爆电动滚筒技术条件；⑸ JB4256.1-86 YD油冷式电动滚筒基本参数与尺寸；⑹ JB4256.2-86 YD油冷式电动滚筒技术条件；⑺ JB4256.3-86 YD油冷式电动滚筒试验方法；⑻ JB/ZQ8013-88 电动滚筒产品质量分等。

这八个标准统一了各生产厂家生产的电动滚筒的尺寸参数和技术要求，提高了电动滚筒的标准化程度，用户在选用时有了标准参数。

JB/T7330-94《电动滚筒》标准及与国外电动滚筒标准的比较。

80年代中期，我国电动滚筒有了飞速的发展，形成了全国范围的行业组织。

生产的发展需要标准化的支持，原来已有8个电动滚筒标准已不能满足要求，在北京起重运输机械研究所的指导下，完成了JB/T7730-94《电动滚筒》标准的制订。

我国的电动滚筒标准JB/T7330-94和国外的有关电动滚筒的标准比较有很大的不同。

a、制订过程的不同我国的电动滚筒标准无论是哪个时期制定的，都是由国家标准化的指导机构进行统一安排的，从电动滚筒的型号、技术要求、测试方法、运输包装等多方面进行考虑，集中全国有代表性的生产厂，用户进行深入的讨论与研究，最后才由各方面的专家进行审核通过。
